2025-2026 S1 Groupe 3
SUPPORT DE TELEPHONE VOITURE¶

Jour 1 :
Nous avons décidé de créer un support de téléphone pour voiture comme projet.

Jour 2 :

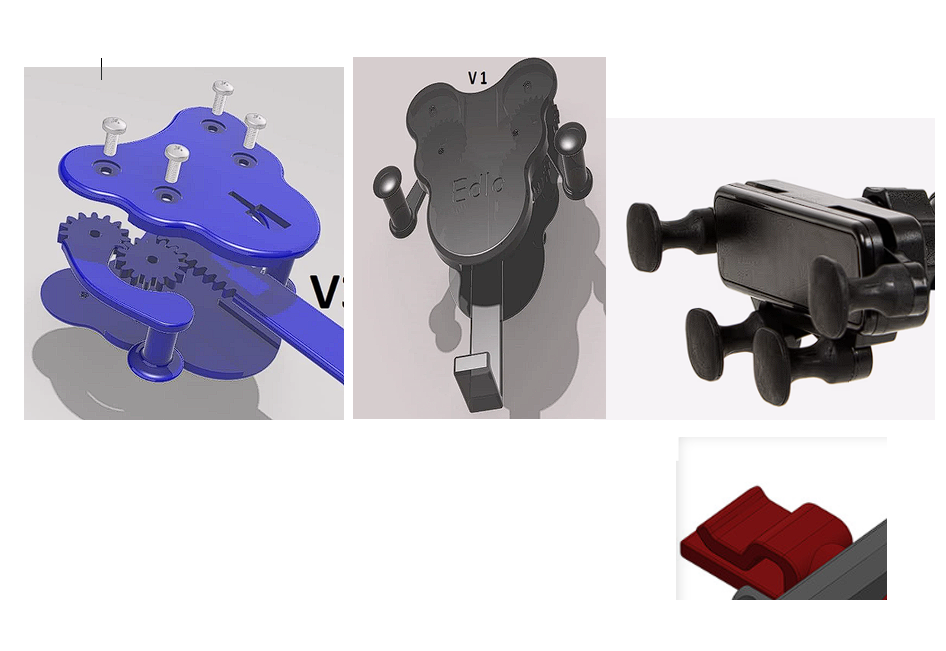

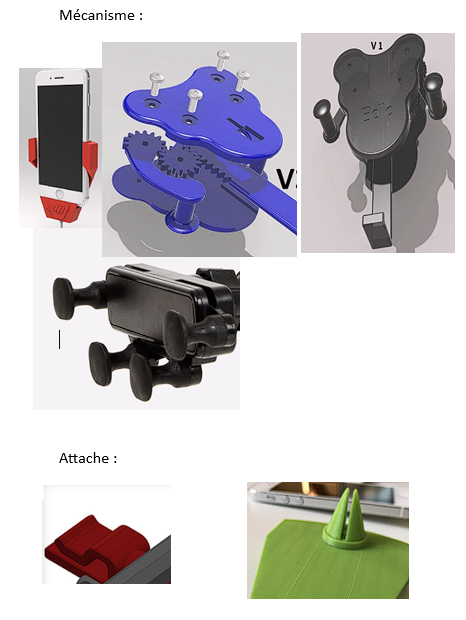

Exemple de mécanisme et d’attache trouvé  :

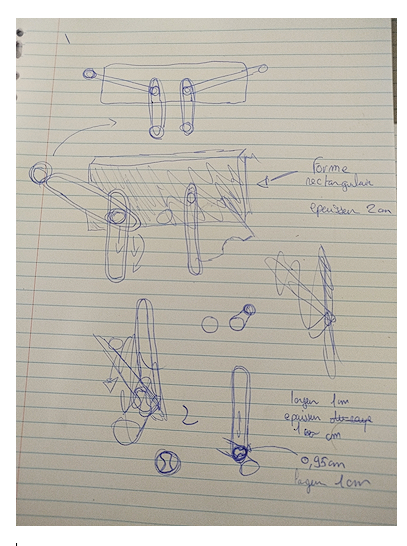

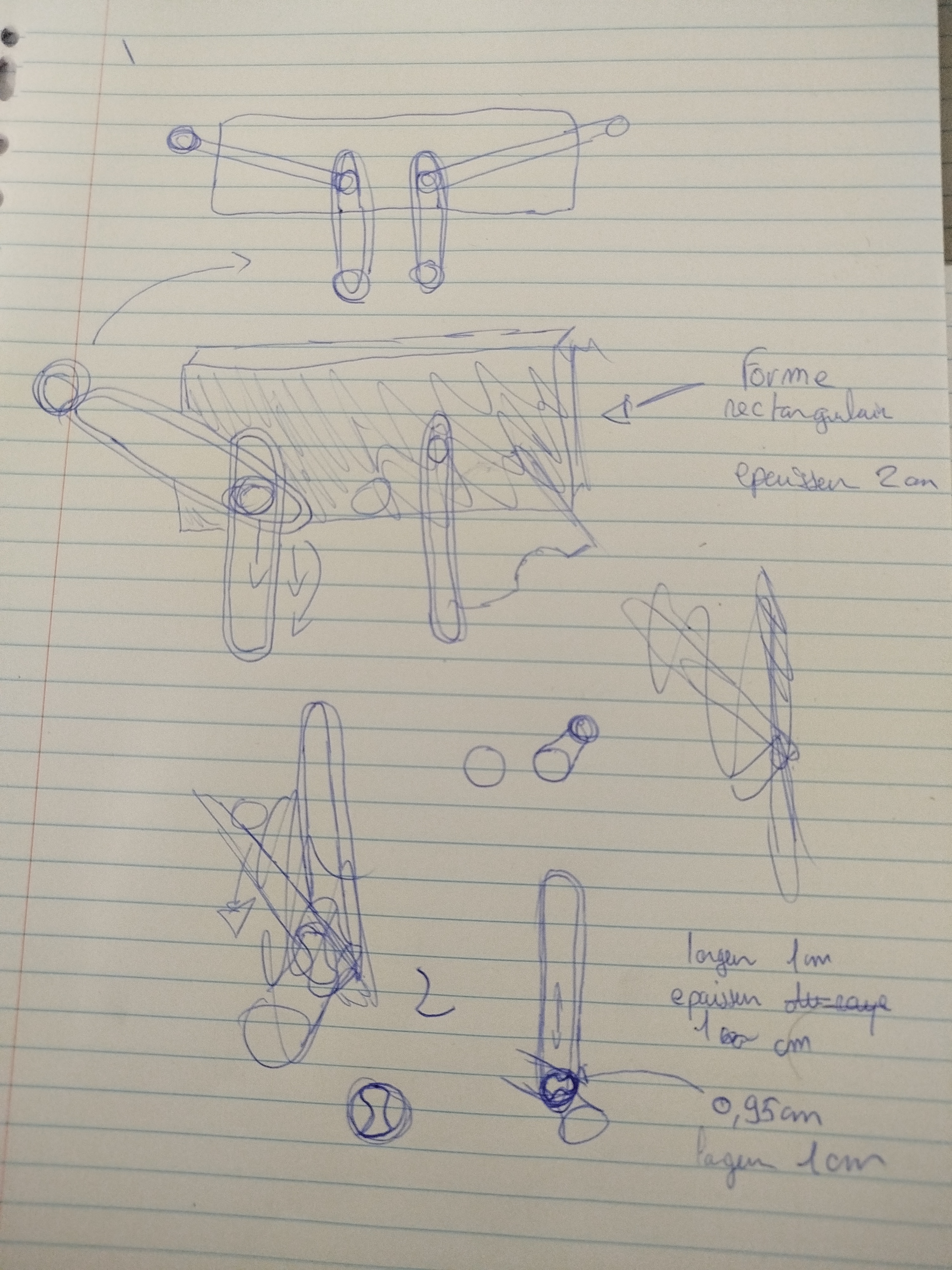

Premier croquis :

Nous choisissons le mécanisme qui utilise les engrenages pour le support.

Jour 3 :

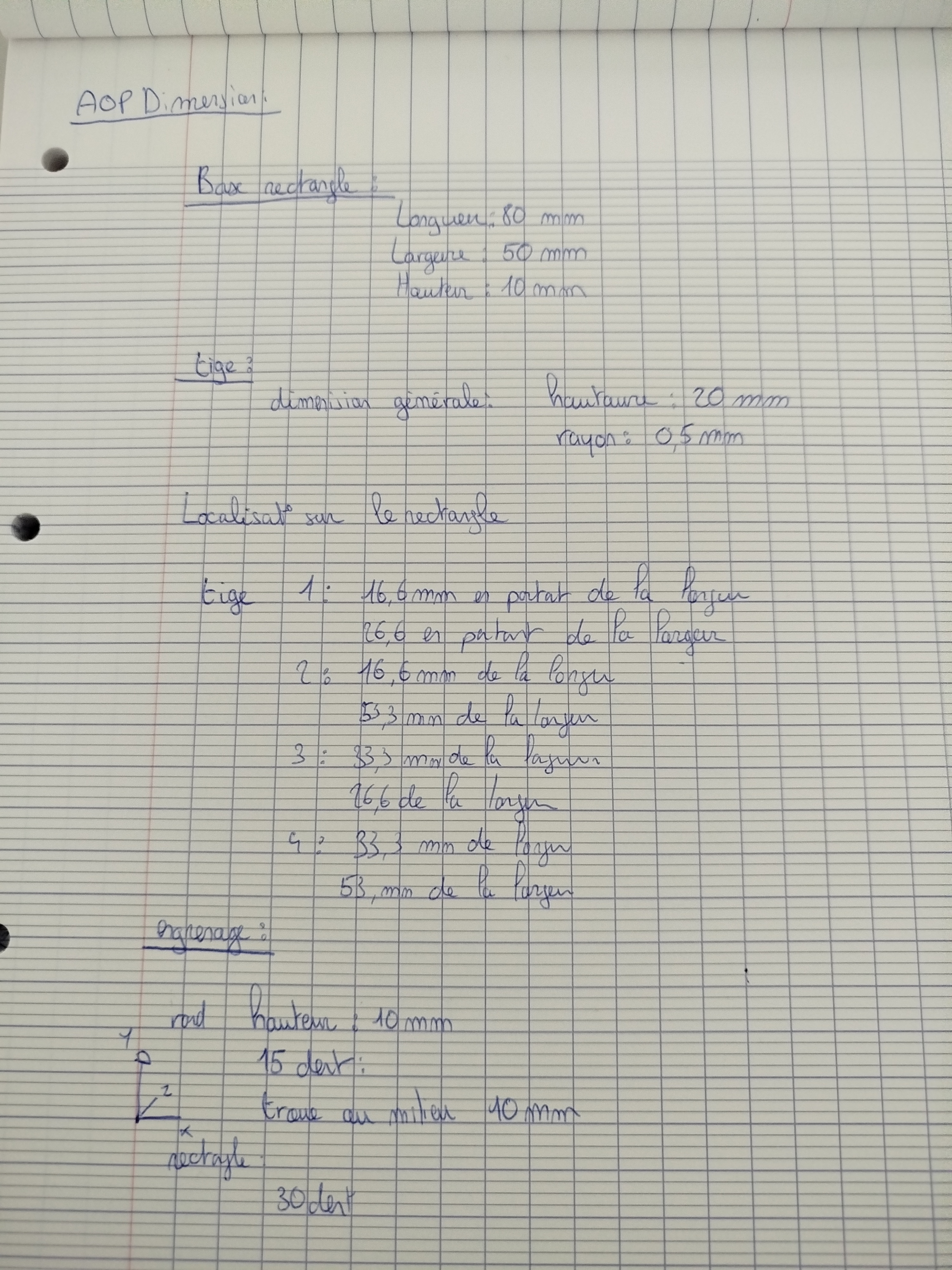

Nous avons commencé à réaliser le support qui comportera les engrenages permettant d’actionner le système de blocage du téléphone, ainsi que le crochet pour clipser le support sur les grilles d’aération de la voiture. Pour les dimensions du support, nous sommes partis sur une base rectangulaire de 80 mm de longueur et 50 mm de hauteur. Ces dimensions ont été choisies pour s’adapter à un grand nombre de téléphones grâce à leur grande longueur et à leur hauteur moyenne, afin de ne pas atteindre les caméras des téléphones.

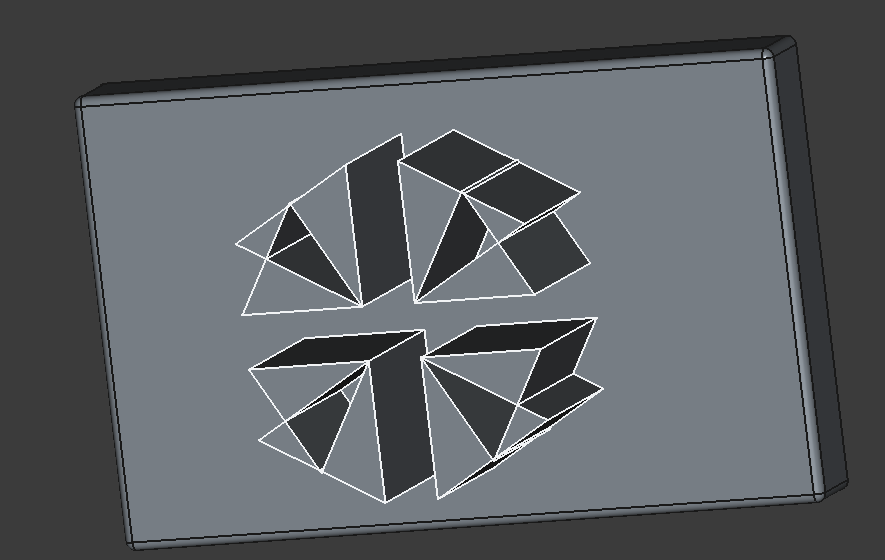

Image du prototype d'accroche et de l'endroit qui accueillera les engrenages :

prototype 1.FCStd
Jour 4 :

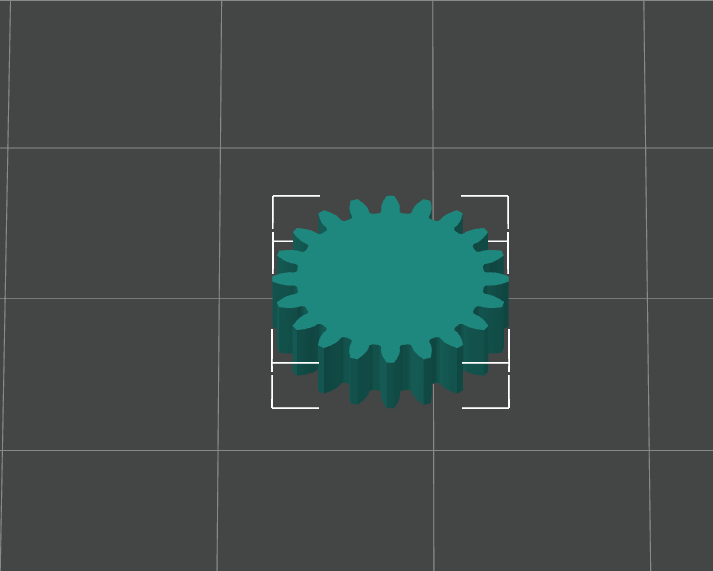

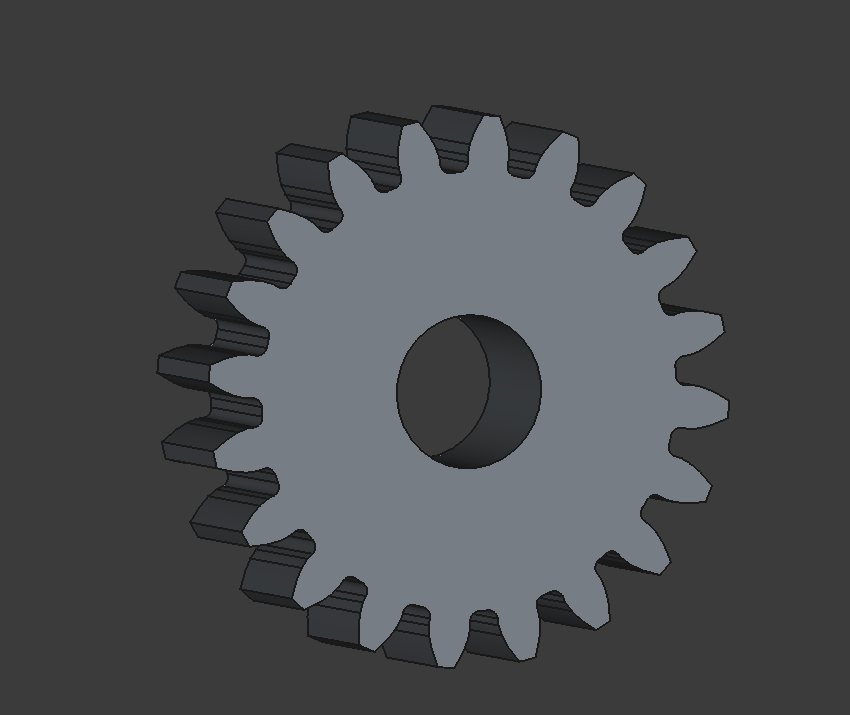

Nous avons essayer de faire un engrenage via la catégorie part design sur freecad, mais la pièce une fois mise sur OrcaSlicer n'apparaissait pas avec le troue au milieu de l'engrenage.

engrenage.FCStd
La prochaine fois nous utiliserons gear pour faire tout les engrenages
Jour 5 :
Nous avons donc refait les engrenages avec gear se qui facilite les choses et nous avons lancer l'impression du prototype de la pièce principale :
Nous devons utiliser 12.19 m de filament pour une durer total de 2h30
Vue qu'on a pris la main pour faire les engrenages la semaine prochaine on referai les engrenage pour les imprimé pour le prototype qui aura était imprimé pendant la semaine

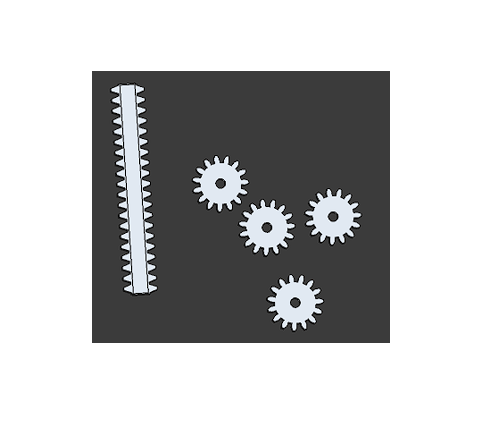

exemple d'engrenage :

différent engrenage.FCStd
Jour 6 :

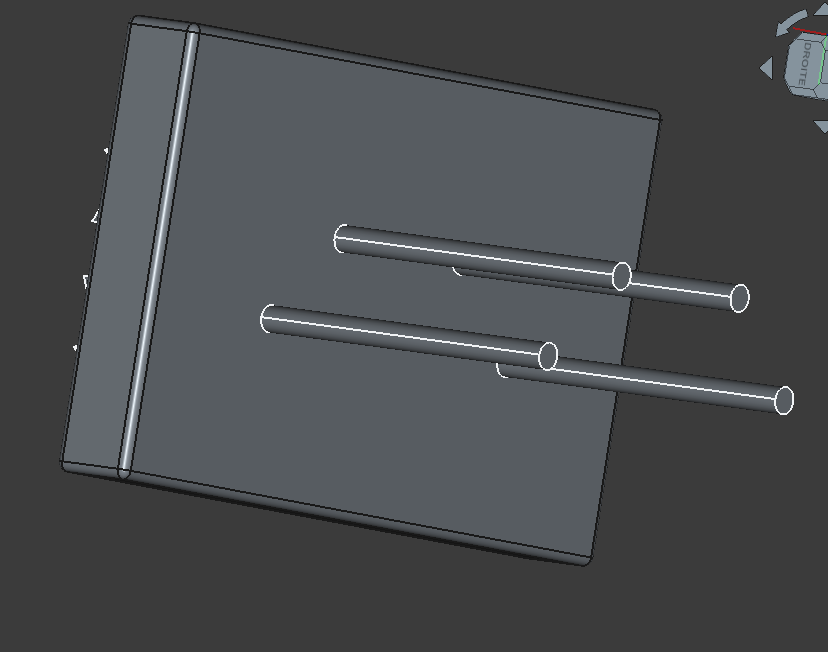

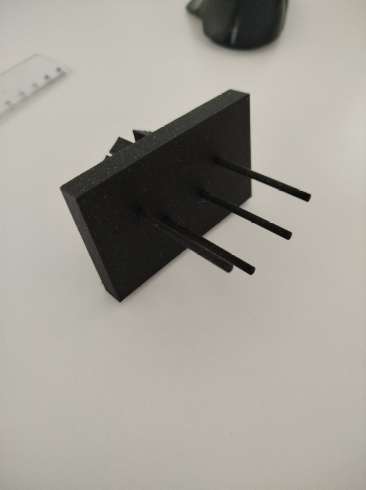

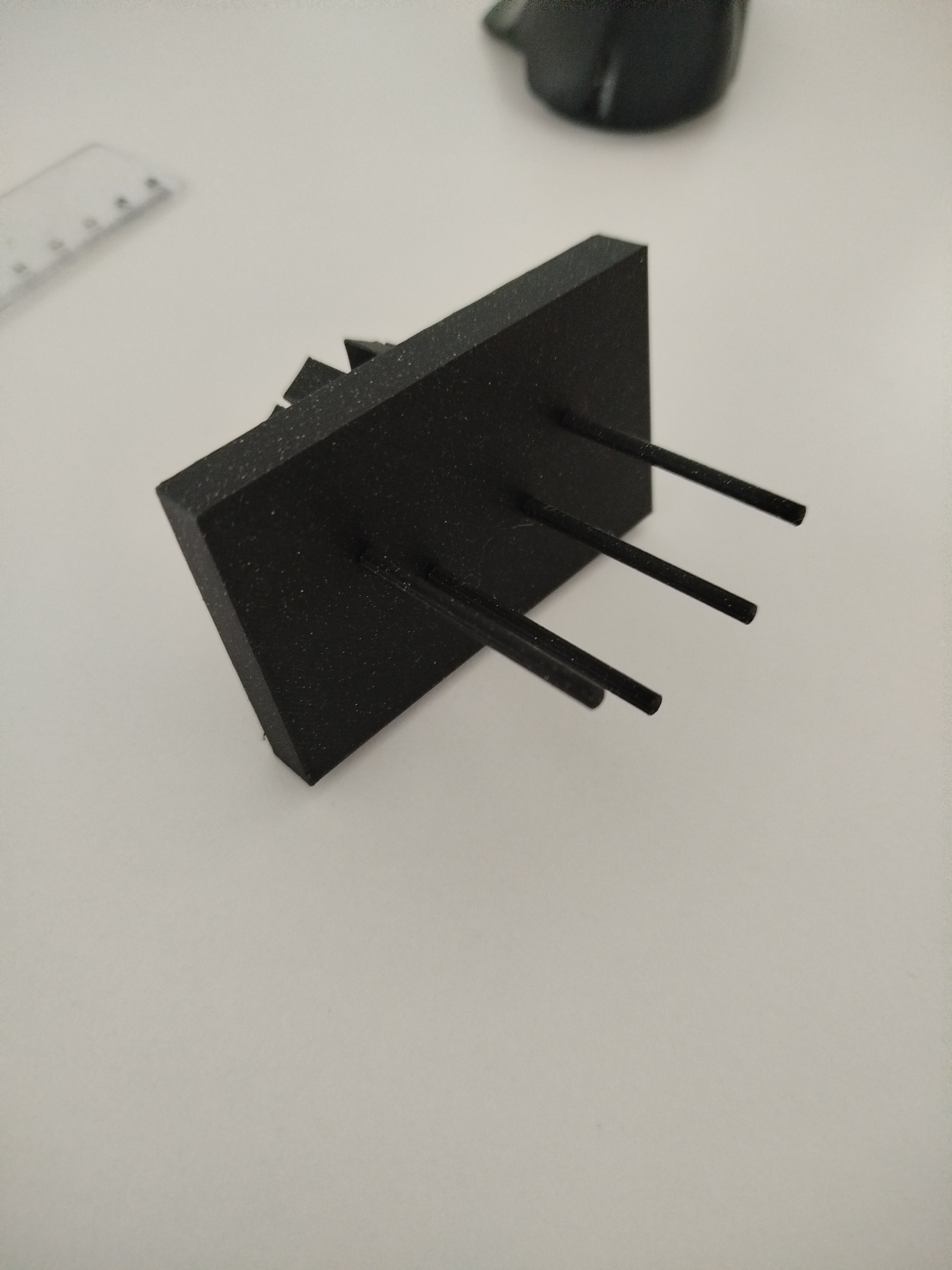

Voici le premier prototype que nous avons imprimer Photo:

Le problème avec ce prototype est que les tiges destinées à accueillir les engrenages sont trop longues et trop fines. Leurs dimensions actuelles sont de 4 cm de longueur et 3 mm de diamètre, ce qui ne convient pas. Pour les prochaines impressions, nous allons raccourcir les tiges afin qu’elles fassent 2 cm de longueur et les épaissir à 5 mm, voire plus selon le résultat de la prochaine impression.

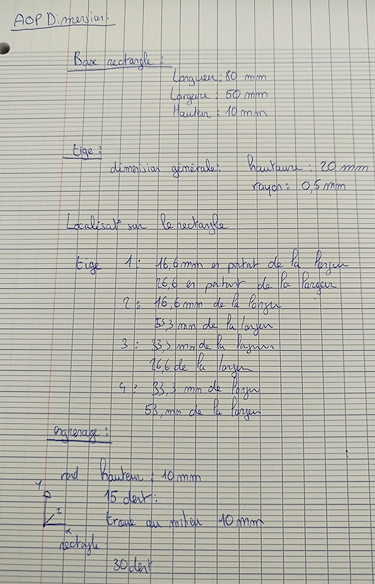

Nous avons dessiné les engrenages qui iront sur les tiges et nous avons changé la configuration des tiges en forme de rectangle, car nous nous sommes dit que ce serait plus simple de faire tourner les engrenages entre eux. Il y a aussi la plaque que l’on mettra sur les tiges afin de fermer le système.

Enfin, nous avons dessiné la barre qui sera en contact avec les engrenages et qui fera monter les supports au niveau du téléphone.
Photo:
Jour 7 :

temps : 3h40
Filament : 15.68m
2eme prototype.FCStd

Avancement du projet :
Le projet n'est pas fini
Axes d'amélioration :
1. Amélioration de la démarche de projet
Mieux définir le besoin dès le départ
o Type de téléphone visé (taille, poids)
o Contraintes en voiture (vibrations, chaleur, visibilité)
o Utilisation à une main, stabilité, orientation (portrait/paysage)
2. Amélioration technique du prototype
Optimisation des dimensions et de la solidité
o Tester plusieurs diamètres (5 mm, 6 mm)
o Comparer avec des contraintes mécaniques simples (flexion)
• Penser à :
o L’usure des engrenages
o Le jeu mécanique (tolérances d’impression)
Ergonomie et sécurité
o Ne bloque pas les boutons du téléphone
o N’appuie pas sur les caméras
o Ne gêne pas la ventilation
• Ajouter un axe d’amélioration sur :
o La facilité de mise en place
o Le risque de chute du téléphone en roulant
Faire plus de calcule et de schéma pour pas faire par tâtonnement comme on la fait et donc gagner du temps.
