Présentation du projet¶

Nous sommes Léa Maurain et Victor Mojica, étudiants en 3e année à l’IUT de Bordeaux, département Techniques de Commercialisation. Nous sommes venus au Fablab pour en apprendre davantage sur la documentation et les techniques de fabrication, notamment la découpe et la gravure au laser pour réaliser notre propre porte-clé personnalisé.

Réalisation d’un porte-clé sur Inkscape pour la découpe laser¶

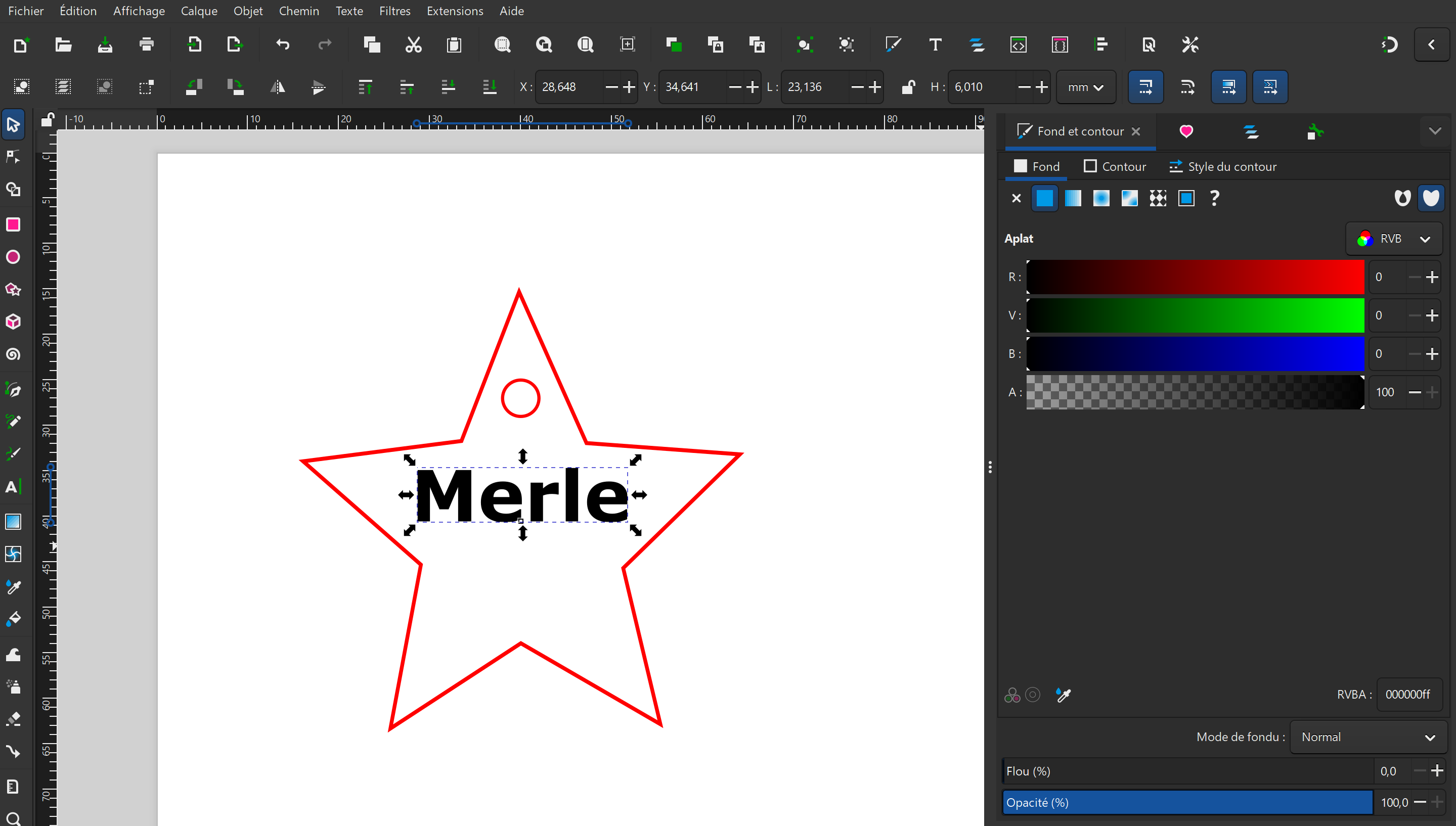

Nous avons tout d’abord délimité une zone de 50 mm par 50 mm, imposée afin de ne pas dépasser les dimensions autorisées. Nous avons ensuite choisi une première forme à dessiner, une étoile, afin de nous entraîner et de prendre en main les outils. À l’aide des outils de création de formes, nous avons dessiné l’étoile, puis ajouté un cercle pour créer le trou du porte-clé. Nous avons veillé à appliquer des contours rouges (RVB : R255) afin que la machine reconnaisse correctement les zones de découpe.

Nous avons ensuite inséré du texte avec l’outil texte : « Merle ». Les contours du texte ont été supprimés et un fond noir a été appliqué pour que le texte soit rempli et non découpé. Le texte a été mis en gras, avec une taille de 22 pt et un alignement centré, afin d’assurer une bonne lisibilité.

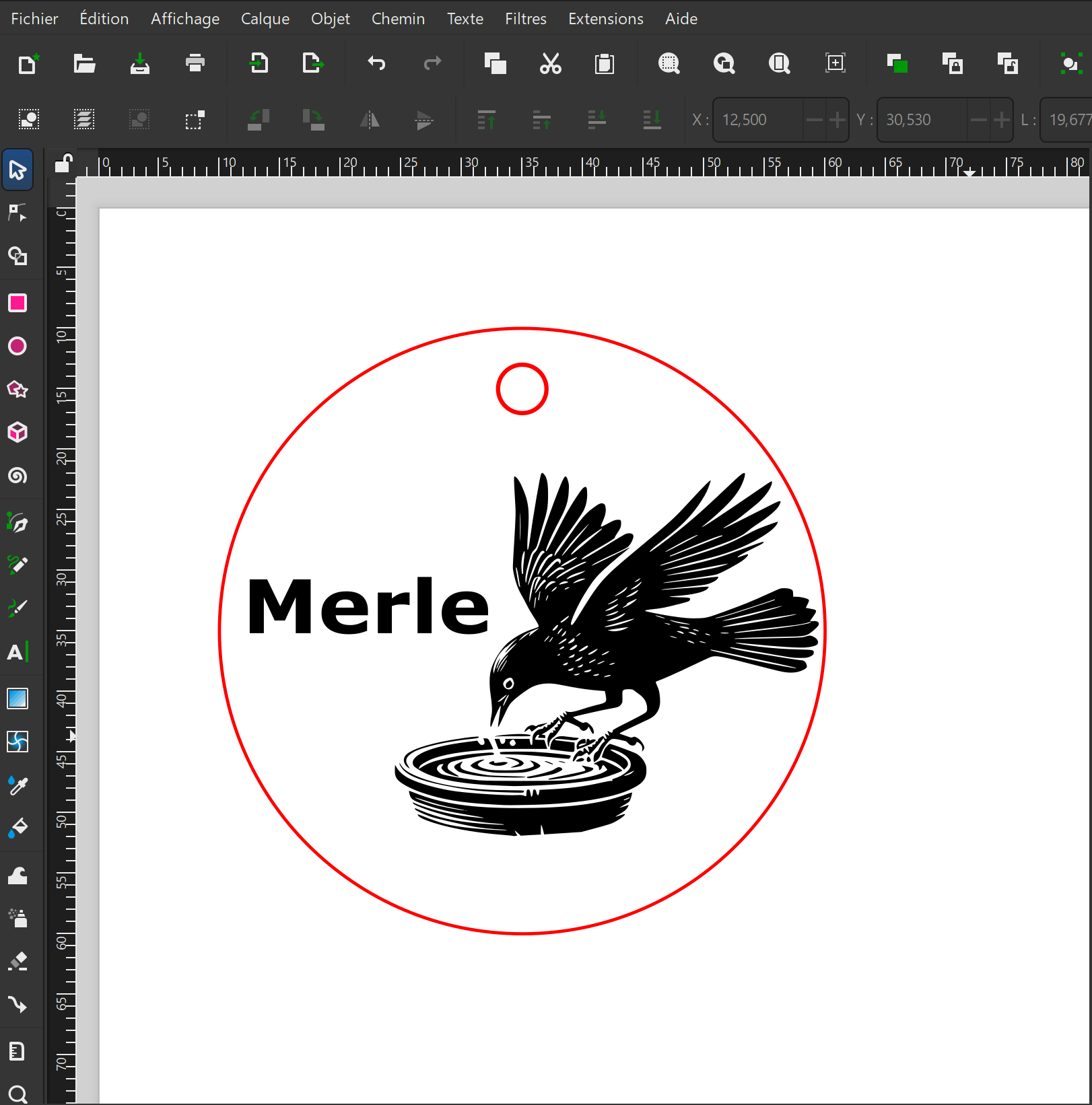

Après cette phase de prise en main, nous avons commencé la réalisation de notre projet final, un porte-clé correspondant davantage à nos goûts. Nous avons choisi une autre forme que l’étoile, un cercle, afin d’avoir plus d’espace à l’intérieur du porte-clé pour intégrer une image. Nous avons conservé les dimensions de 50 mm par 50 mm pour respecter les contraintes imposées. Le cercle principal a été créé à l’aide de l’outil ellipse, puis le fond a été supprimé et les contours rouges (RVB : R255) ont été appliqués pour indiquer la découpe.

Un cercle plus petit a ensuite été conservé pour le trou du porte-clé, avec des contours également en rouge. Le texte « Merle », en gras et en taille 22 pt, a été conservé et positionné à l’intérieur du grand cercle. Pour chaque forme et pour le texte, nous avons veillé à un positionnement précis, afin de garantir de bonnes marges et une symétrie correcte.

Nous avons ensuite recherché sur internet une illustration d’oiseau (un merle) afin de l’ajouter à notre porte-clé. L’image a été trouvée sur Vecteezy à l’adresse suivante : https://fr.vecteezy.com/art-vectoriel/49213362-eurasien-merle-silhouette-merle-clipart-commun-merle-en-buvant-illustration-dans-noir-et-blanc. Pour importer l’image, nous sommes allés dans Fichier, puis Importer, avons sélectionné l’image et validé. L’image possédait un fond blanc et des éléments noirs, nous avons donc utilisé la fonction « Vectoriser l’objet matriciel » afin de supprimer le fond et les pixels. L’image d’origine a ensuite été supprimée afin d’éviter tout doublon.

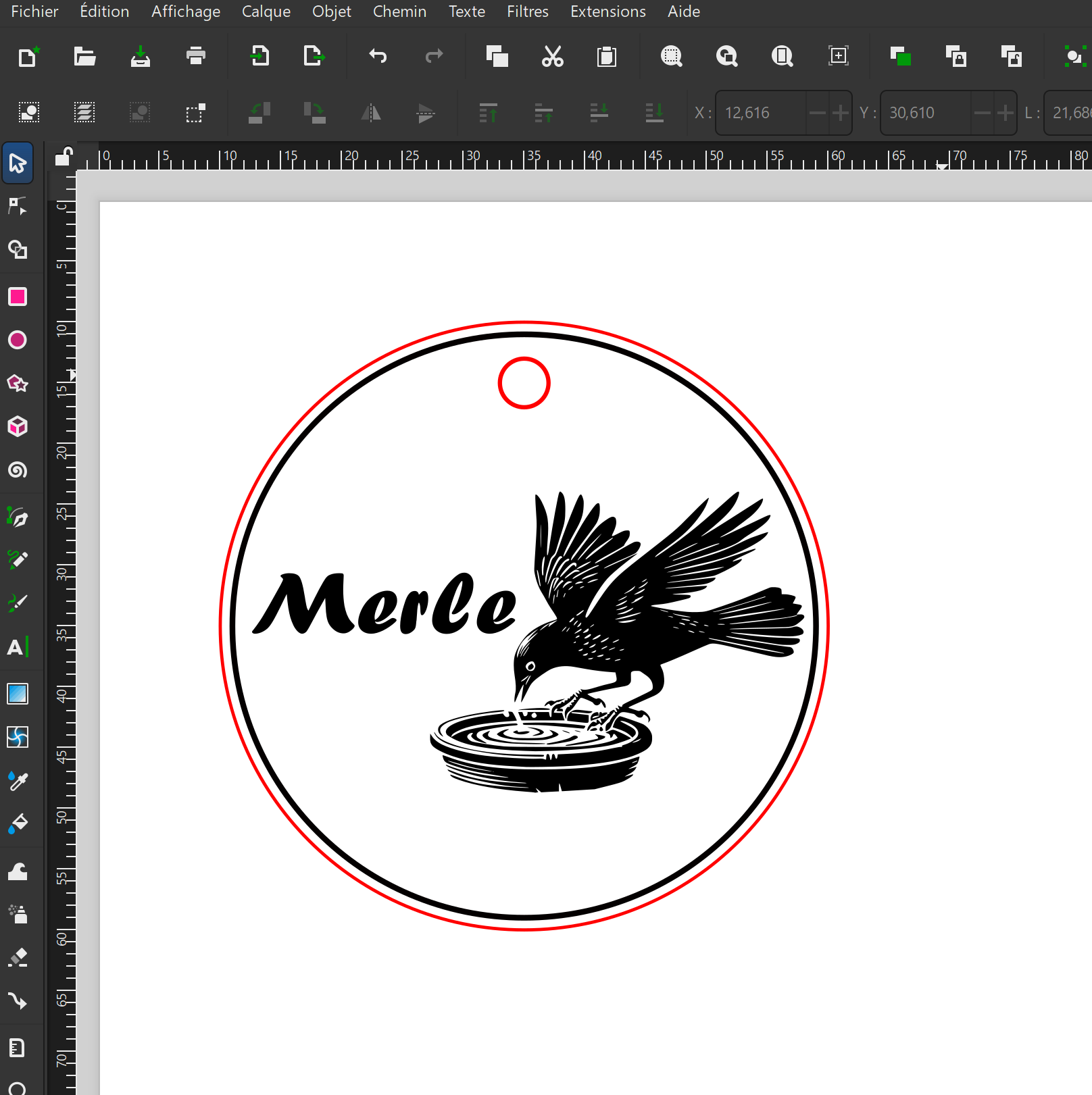

Pour créer un contour visible, nous avons dessiné un second cercle, appliqué un contour noir et positionné précisément ce cercle sur le cercle de découpe afin qu’il soit parfaitement centré. Pour personnaliser davantage notre porte-clé, nous avons ensuite changé la police du texte en choisissant la police « Forte », toujours en taille 22 pt.

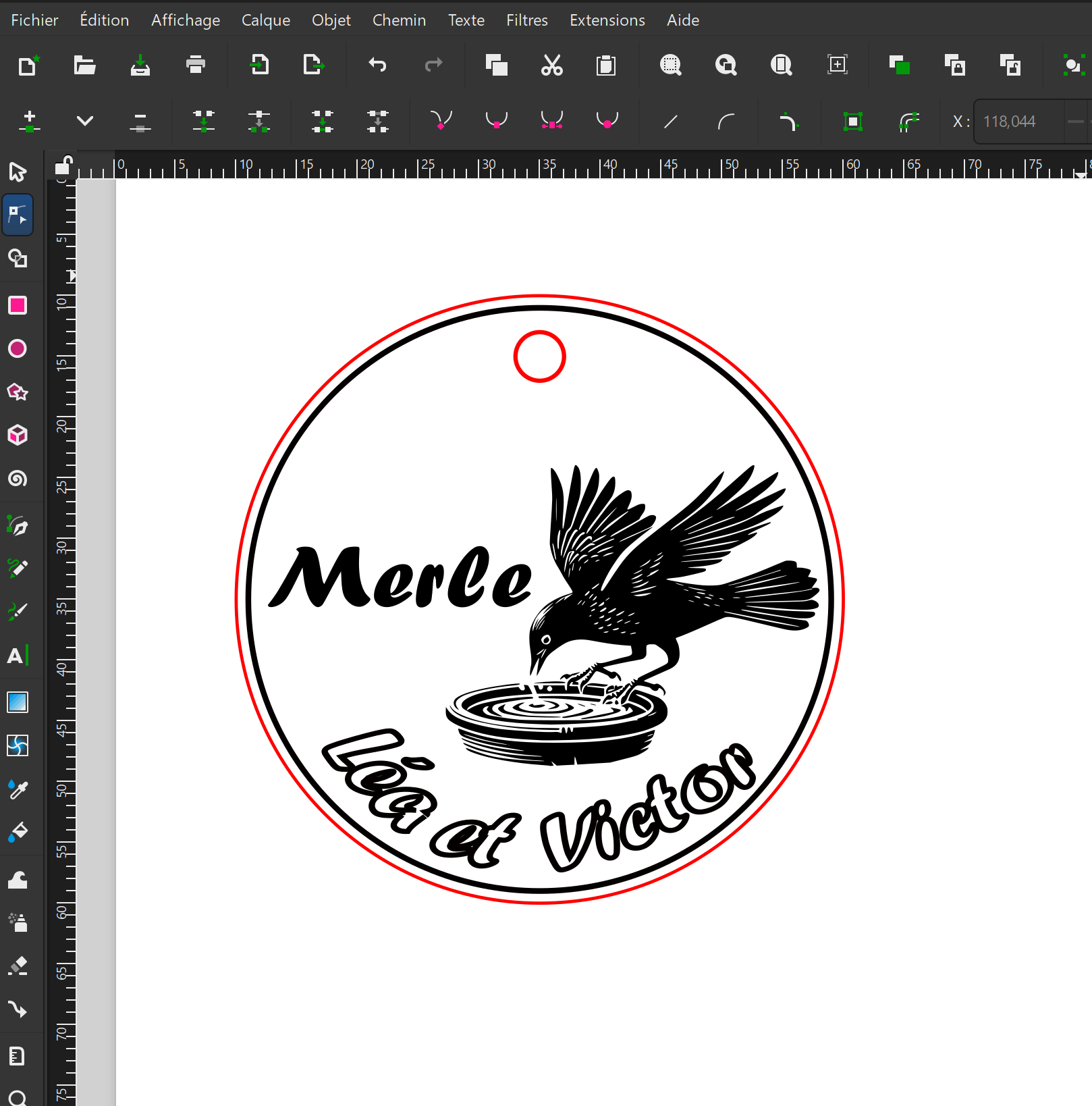

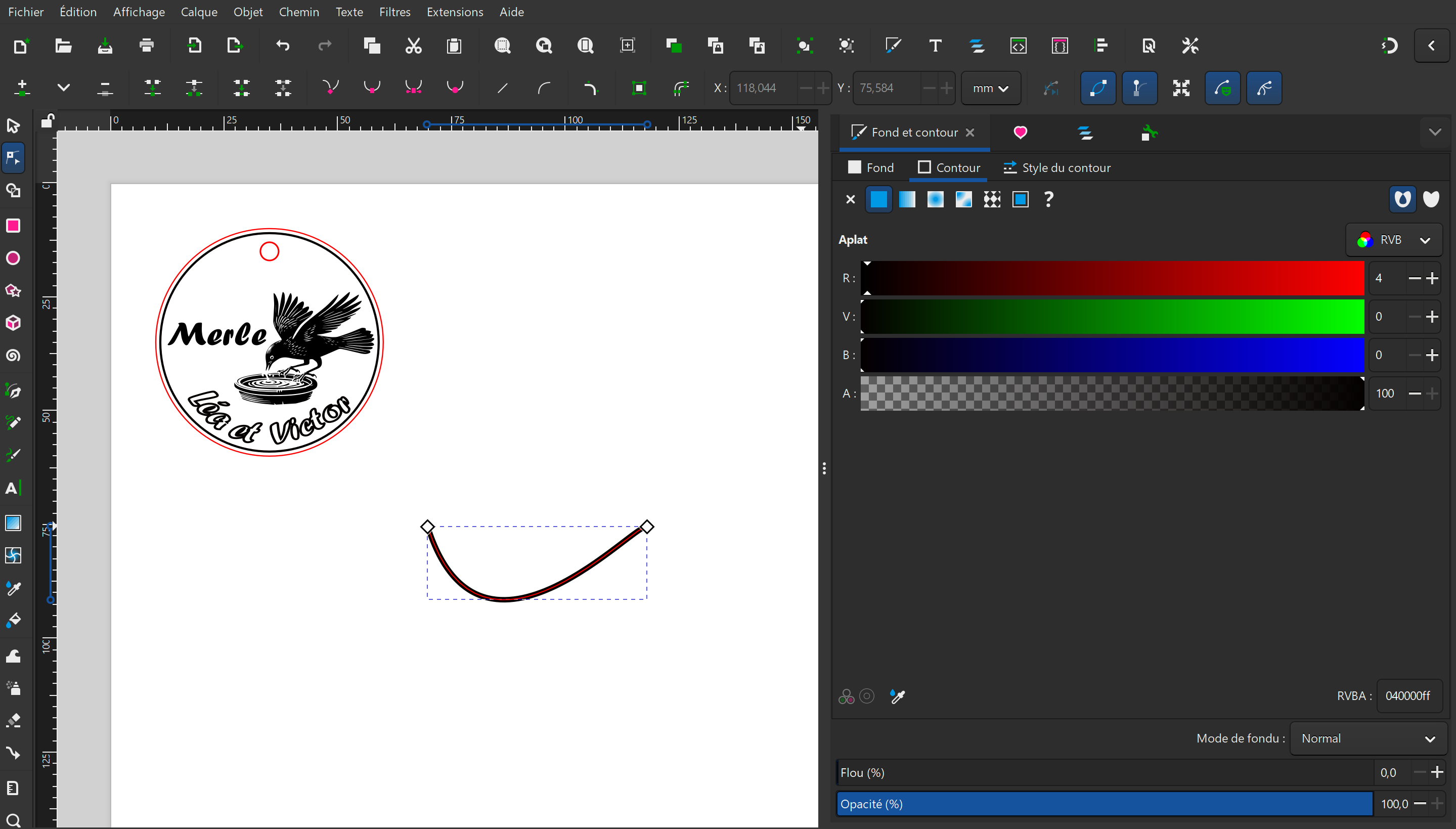

Enfin, nous avons ajouté nos prénoms comme signature, remplis en noir et sans contours. Pour un effet esthétique et pour optimiser l’espace, les prénoms suivent la courbe du cercle, donnant un rendu harmonieux et équilibré. Nous avons néanmoins rencontré des difficultés pour courber le texte : le prénom placé à gauche, « Léa », avait des lettres très espacées par rapport à « Victor ». Pour résoudre ce problème, nous avons créé une ligne de chemin pour le texte et effectué plusieurs tests de positionnement et d’ajustement, jusqu’à obtenir un rendu qui nous satisfait pleinement.

Pour réaliser ce projet, nous avons consulté différentes ressources pédagogiques. Nous avons notamment regardé un tutoriel en ligne pour placer du texte sur un chemin (Filmora, Inkscape) ainsi qu’un exemple de déroulé d’atelier Fab Lab (Kit Fab Lab – Fiche PorteClé 3D, Anonymal). Cependant, nous n’avons repris aucun élément directement de ces ressources : tout le travail, les formes, le texte et la disposition ont été réalisés personnellement. L’astuce que nous avons utilisée pour courber le texte, avec une ligne de chemin, nous a été donnée directement par le professeur.

L'étape de la découpe au laser du porte clé¶

Pour la dernière étape de la conception, nous avons utilisé du PMMA (Plexiglass) d’une épaisseur de 8 mm. Après avoir sélectionné notre porte-clé, nous avons téléchargé le fichier au format SVG sur l’ordinateur et inséré le plexiglass dans la machine. Nous avons ensuite choisi dans les préférences le matériau Plexi 8 mm.

Pour la gravure, nous avons modifié les paramètres de la machine en réglant la puissance à 80 et la vitesse à 100, afin d’obtenir un résultat optimal. La police que nous souhaitions utiliser n’était pas installée sur l’ordinateur connecté à l’imprimante. Nous avons donc utilisé la police par défaut du système. Pour de futurs projets, nous veillerons à vérifier au préalable les polices disponibles sur l’ordinateur relié à la machine avant de modifier le fichier.

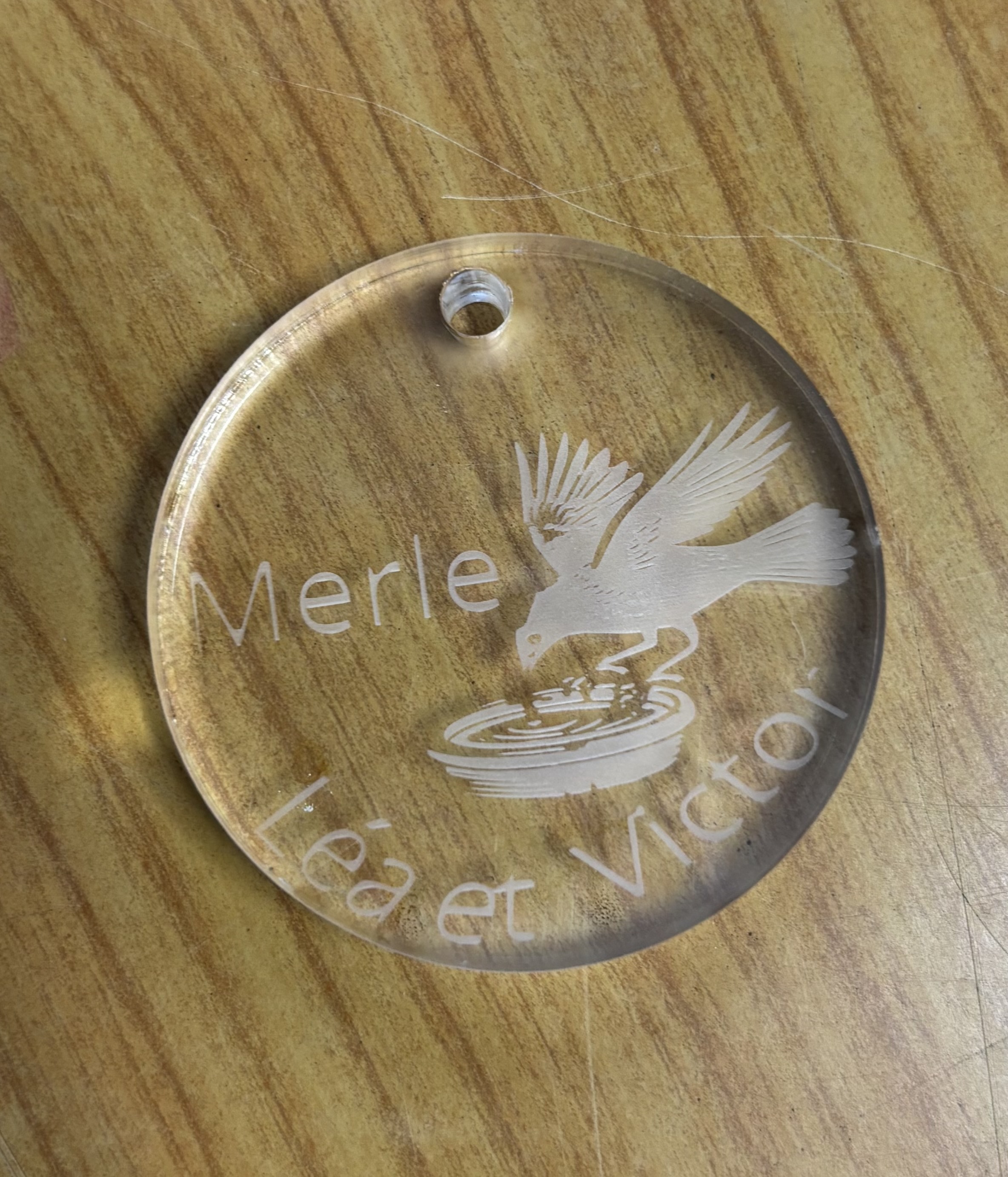

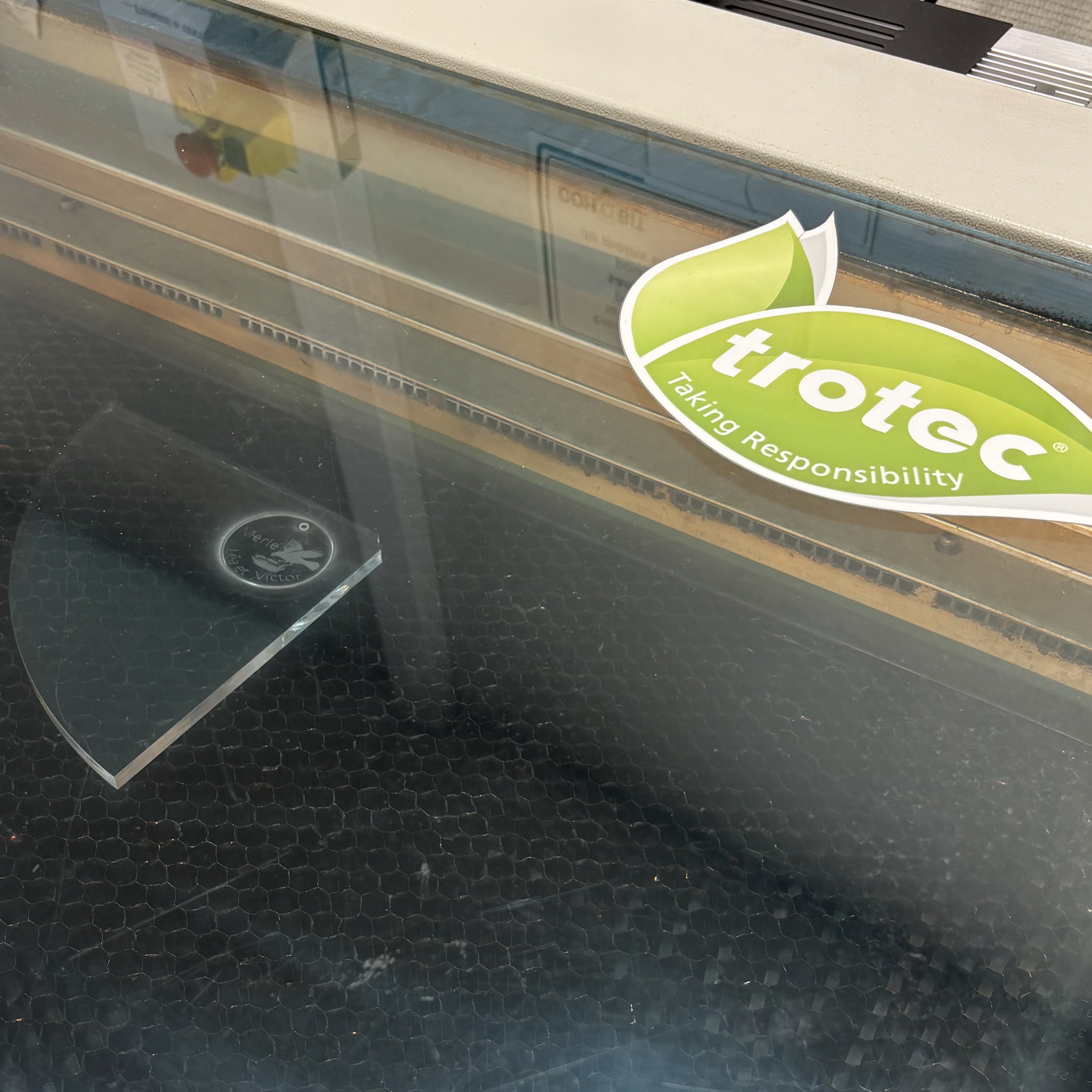

L’impression a été lancée avec la machine Speedy 300 Trotec. Comme le matériau était relativement épais, le contour n’a pas été percé correctement lors du premier passage, et nous avons dû repasser une seconde fois pour finaliser la découpe. Après cette étape, nous avons obtenu le résultat final de notre porte-clé.

Conclusion¶

La réalisation de notre porte-clé nous a permis de mettre en pratique l’ensemble des compétences acquises au Fablab, depuis la conception sur Inkscape jusqu’à la découpe et la gravure sur PMMA de 8 mm avec la machine Speedy 300 Trotec. Chaque étape, de la définition de la zone de 50 mm par 50 mm à la personnalisation avec nos prénoms et l’illustration du merle, a été pensée pour garantir la lisibilité, la symétrie et l’esthétique du produit final.

Lors des tests, nous avons identifié certaines limites fonctionnelles : le matériau épais nécessitait un second passage de découpe pour le contour, certaines polices souhaitées n’étaient pas installées sur l’ordinateur, et nous avons rencontré des difficultés pour courber le texte malgré la solution avec la ligne de chemin. Ces contraintes nous ont appris à anticiper les paramètres techniques et à ajuster nos fichiers et réglages en conséquence.

Les finitions, comme le contour noir et la gravure du texte et des prénoms suivant la courbe du cercle, ont permis d’obtenir un résultat esthétique et équilibré, tout en conservant la fonctionnalité du porte-clé (trou pour l’anneau, dimensions respectées). Le projet a également été l’occasion de tester la précision de la découpe laser et les réglages de gravure, et de vérifier que le produit final répond aux attentes en termes de qualité et de durabilité.

Enfin, cette expérience nous a permis de développer notre autonomie, notre créativité et notre sens critique. Même si certaines étapes ont nécessité des ajustements et des essais supplémentaires, le résultat final reflète notre travail personnel et notre capacité à résoudre les problèmes techniques rencontrés. Ce projet nous a donné des clés pour améliorer nos potentiels futurs prototypes au Fablab et mieux gérer les contraintes techniques lors de la conception.

Fichiers et liens utiles¶

Information sur le fichier	Fichier
Lien installation Inkscape	https://inkscape.org/fr/release/inkscape-1.4.3/windows/64-bit/exe/dl/
Merle en JPG	Merle.jpg
Résultat final	resultat.png
Résultat final SVG	Porte clé Merle.svg

Bibliographie¶

- Filmora. (n.d.). Comment courber du texte dans Inkscape en utilisant Texte sur chemin. Filmora. Consulté le 9 février 2026, à l’adresse : https://filmora.wondershare.fr/basic-video-editing/inkscape-text-on-path.html

- Anonymal. (n.d.). Kit Fab Lab – Fiche déroulé : PorteClé 3D [PDF]. Anonymal. Consulté le 9 février 2026, à l’adresse : https://www.anonymal.tv/images/pdf/TIG_Pedagogique/Kit%20Fab%20Lab%20fiche%20d%C3%A9roule-%20Porte%20clef%203D_Anonymal.pdf
