Contexte et objectifs de la séance¶
Cette séance s’inscrit dans une initiation aux outils de conception et de fabrication numérique, avec une sensibilisation aux logiciels libres.
L’objectif est de concevoir un porte-clés personnalisé en respectant des contraintes techniques, depuis la création graphique jusqu’à la fabrication.
- découverte des outils et du wiki Redmine ;
- conception graphique sous Inkscape ;
- préparation à la fabrication (impression 3D / découpe) ;
- lancement des impressions.
Présentation du groupe¶
Ce projet de création de porte-clés à l’aide du logiciel de dessin vectoriel Inkscape est réalisé par Clara et Jade, étudiantes en 3ᵉ année de BUT Techniques de Commercialisation, spécialité marketing digital.
Paramétrage des couleurs pour la découpe et la gravure¶
Découpe
Tous les éléments destinés à être découpés doivent avoir un contour rouge.
- Rouge (R) : 255
- Vert (V) : 0
- Bleu (B) : 0
Gravure
Les éléments à graver (et non à découper) doivent être en noir.
Code couleur :
- Rouge (R) : 0
- Vert (V) : 0
- Bleu (B) : 0
Dimensions et contraintes techniques¶
Dimensions du porte-clés : 50 × 50 mm
→ Création à l’aide de l’outil rectangle.
→ Cette dimension ne doit pas être dépassée afin de respecter les normes de l'exercice.
Dimensions du trou d’accroche : 8 × 8 mm
→ Création à l’aide de l’outil cercle.
→ Permet d’accrocher le porte-clés.
Pour les deux formes (rectangle et cercle), nous avons supprimé le fond en cliquant sur la croix dans l’onglet de remplissage, puis appliqué un contour depuis le même panneau.
Création graphique¶
Nous avons choisi le thème des animaux. Après cela, nous réalisons une illustration de zèbre à l'aide des courbes de bézier, et une autre de lapin vectorisée à partir d'une image en .png.
Afin de nous entraîner à la maîtrise des courbes de Bézier, nous utilisons le site suivant :
[https://bezier.method.ac/]

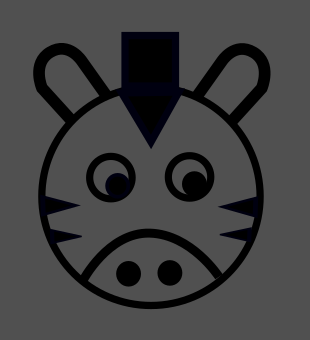

Nous avons ensuite réalisé le dessin du zèbre en combinant différentes formes (notamment des cercles) et des tracés à l’aide de l’outil courbes de Bézier en nous basant sur un tutoriel.
Texte et typographie¶

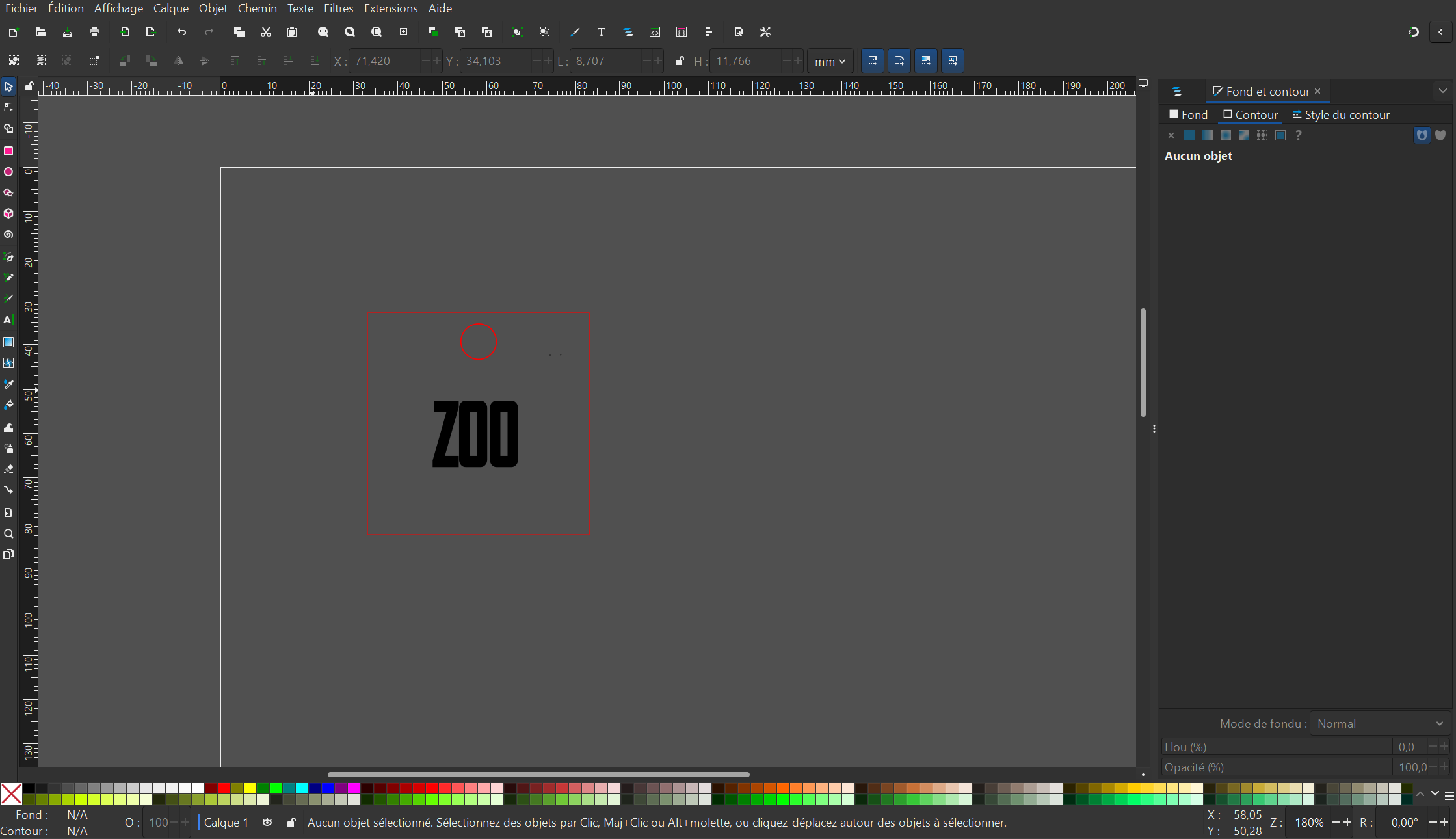

Le mot « Zoo » a été ajouté en utilisant la typographie Agency FB.
Importation et vectorisation d’une image¶
Nous importons une image au format PNG dans le projet.
Nous transformons cette image en vecteurs via le chemin suivant :
Chemin → Vectoriser un objet matriciel → Appliquer.
Après la vectorisation, notre lapin devient un objet vectoriel.
Enfin, nous verrouillons le ratio largeur/hauteur en cliquant sur l’icône du cadenas afin de conserver les proportions lors du redimensionnement.
Changement de projet¶
En cours de réalisation, nous décidons de changer de projet afin de proposer un visuel plus cohérent et identifiable.
Nous optons alors pour un thème inspiré de Animal Crossing.
Nous importons une image de feuille, que nous vectorisons.

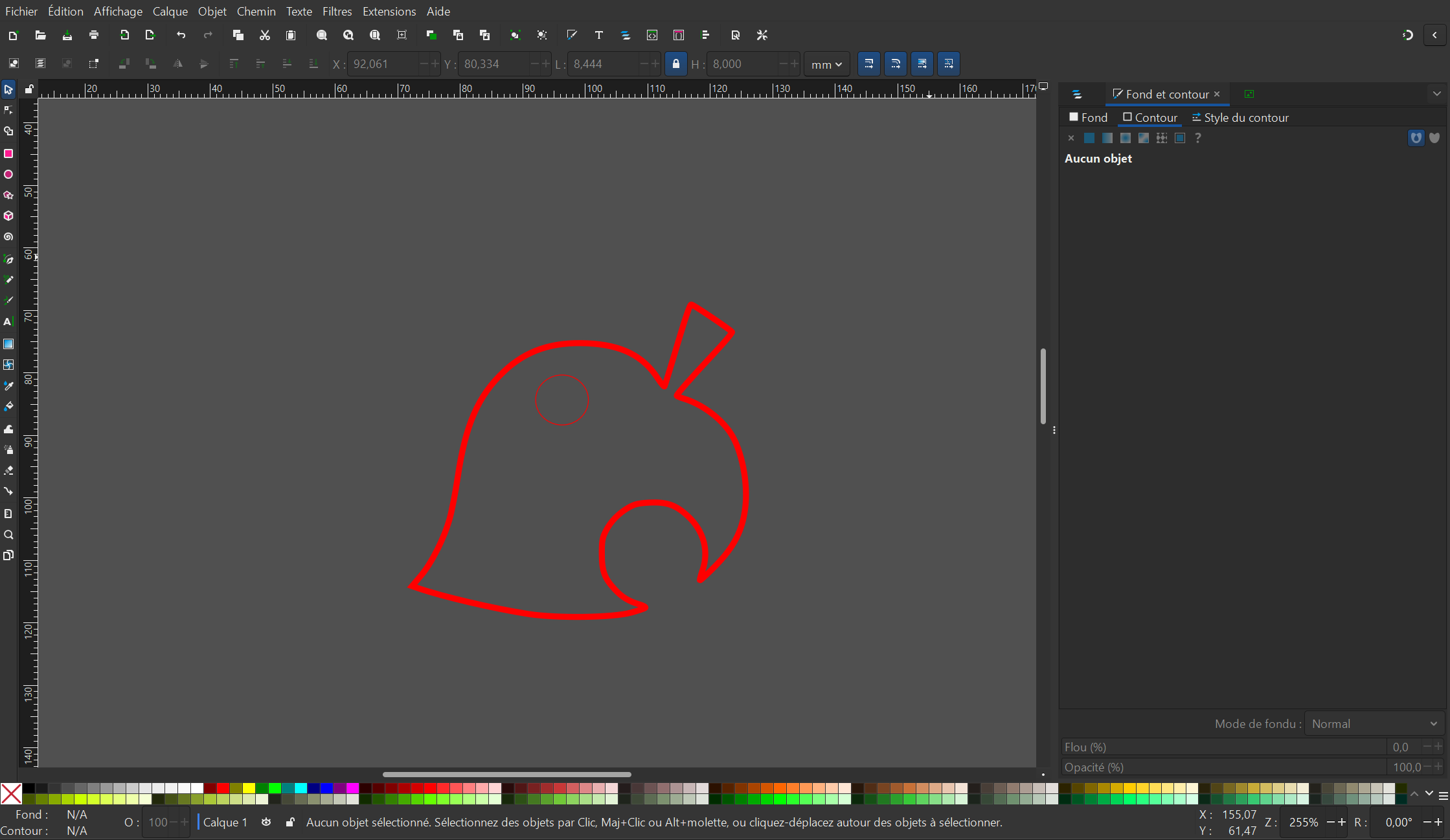

Nous supprimons le fond et appliquons un contour rouge pour permettre la découpe. Comme précédemment, nous ajoutons un cercle destiné à l’accroche du porte-clés.
Nous ajoutons ensuite un sac à clochettes, que nous vectorisons selon la même méthode.
Nous intégrons enfin nos prénoms en utilisant la typographie Californian FB.
Tout au long de la conception, nous veillons à appliquer un contour rouge aux éléments à découper, tandis que les autres éléments restent en noir afin de réaliser uniquement la gravure.

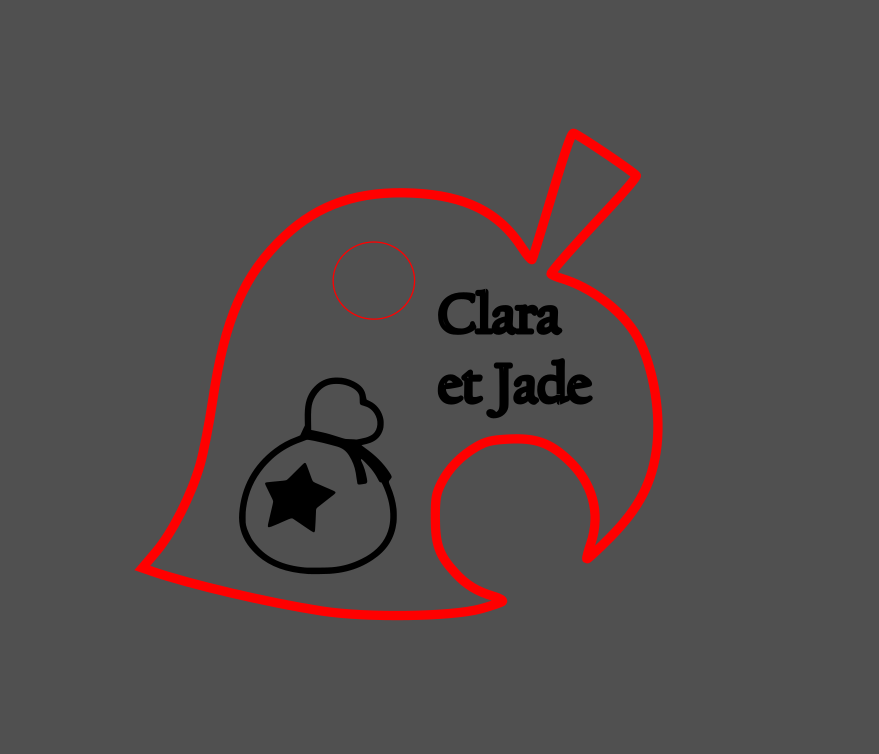

Voici le rendu final sur PC :

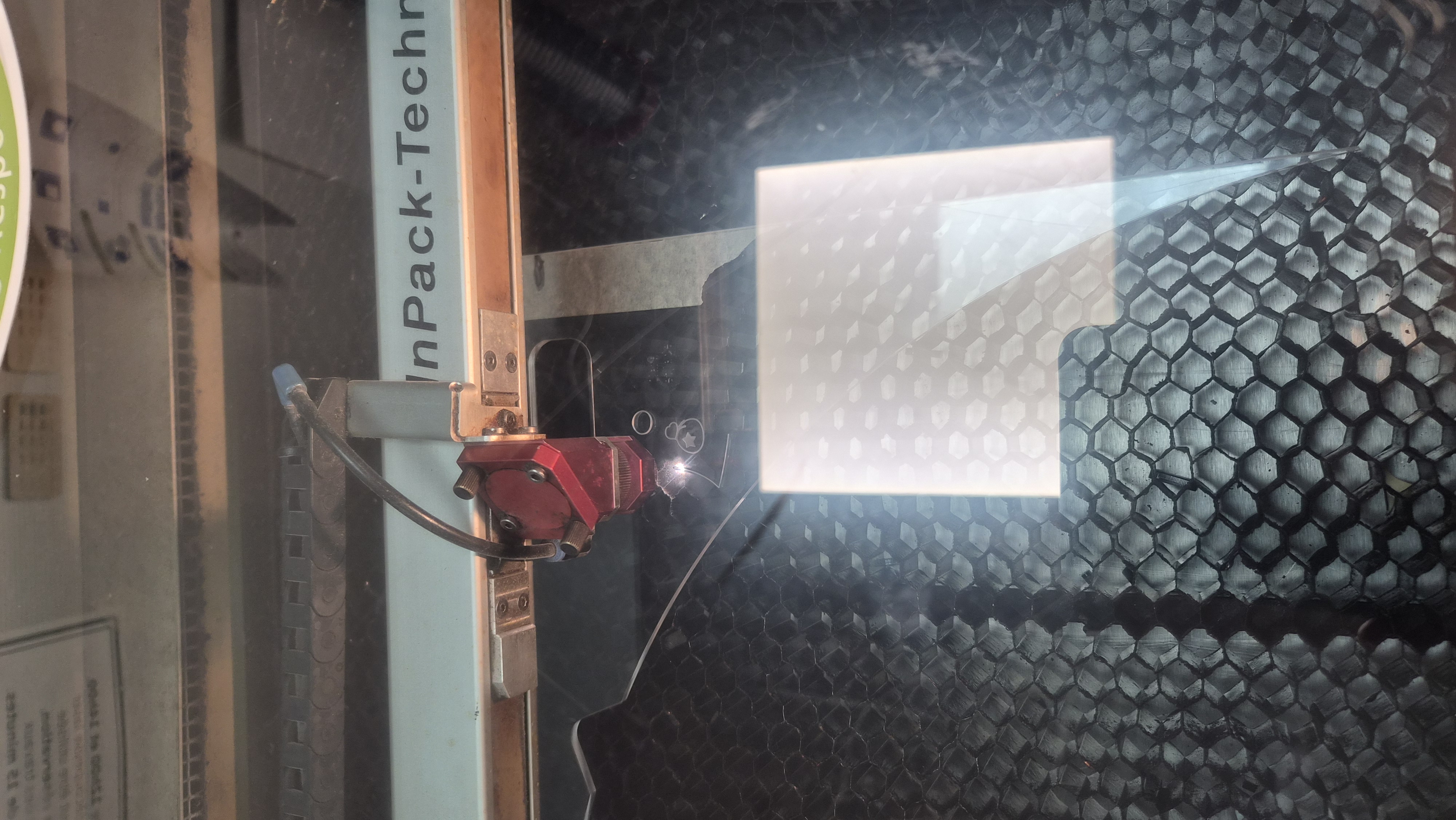

Nous sommes ensuite allés au premier étage du bâtiment pour graver notre porte-clés avec la machine Trotec Speedy 300.
Fichiers utiles¶
Nous mettons à disposition dans ce tableau tous les fichiers utilisés pour mener à bien cette réalisation, ainsi que les rendus finaux en .svg.
| Intitulé | Téléchargement |
|---|---|
| Image de lapin | lapin.jpg |
| Rendu final porte-clés thème zoo | dessiné.svg |
| Image feuille | feuille.png |
| Image clochettes | clochettes.png |
| Rendu final porte-clés thème Animal Crossing | dessin.svg |
Résultat final et regard critique¶

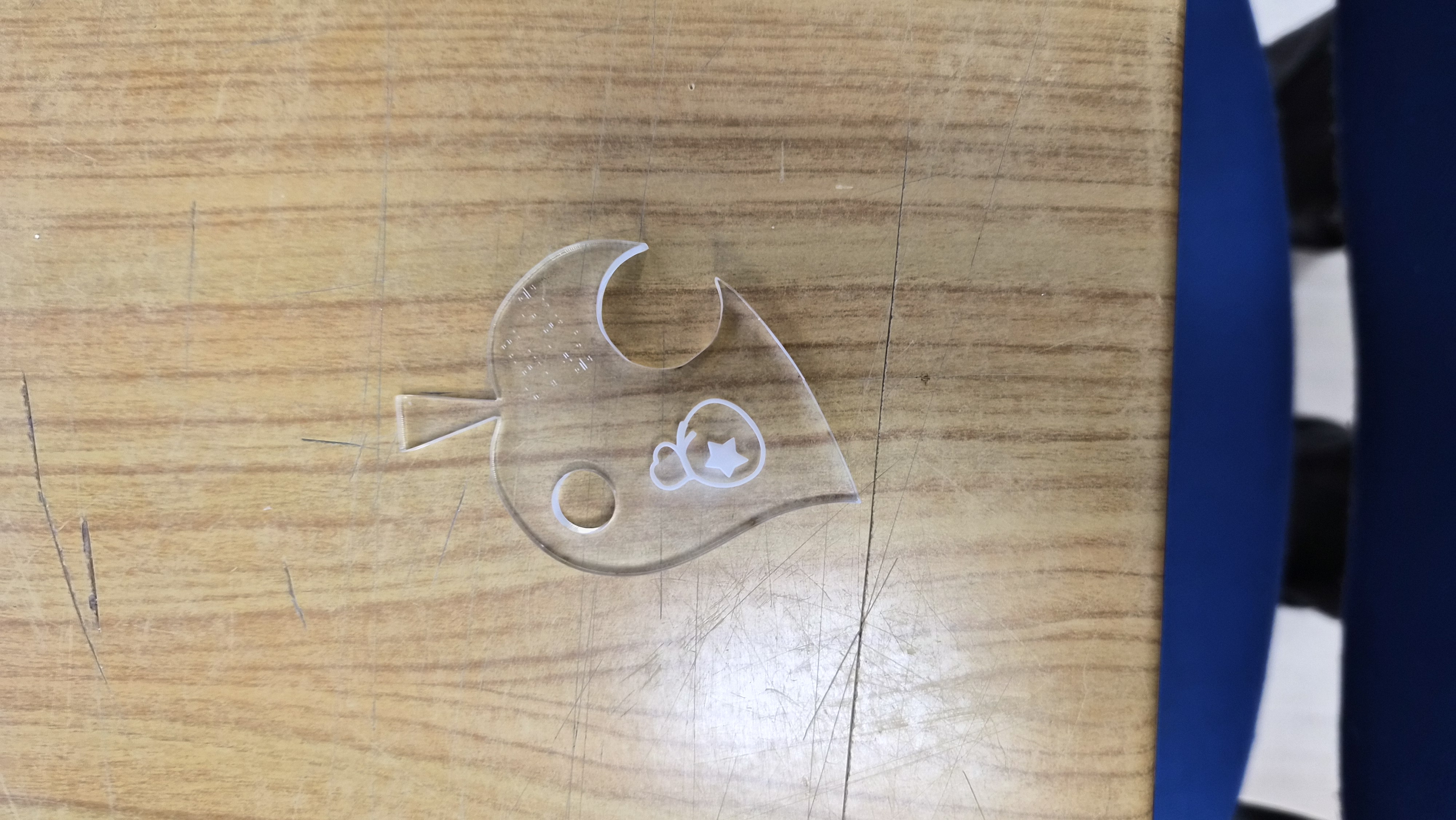

Le découpage a bien été pris en compte, cependant, les écritures ne se sont pas marquées. Ainsi, à l'avenir nous devrons faire attention à mettre les polices dans une taille plus grande ou dans une police plus grasse.
Conclusion¶
Ce projet nous a permis de découvrir les bases de la conception d’objets à l’aide de logiciels open source, tout en comprenant les contraintes liées à la fabrication. Il nous a également sensibilisées à l’importance de la préparation des fichiers et de la reproductibilité dans un contexte de production.
