Ce projet s'inscrit dans une démarche d'apprentissage des outils de conception assistée par ordinateur appliqués à la fabrication numérique. L'objectif était de concevoir et réaliser un porte-clés personnalisé en utilisant le logiciel Inkscape. Le choix s'est porté sur l'univers automobile et plus précisément sur la marque Porsche, connue pour son design iconique. Ce document retrace l'ensemble du processus de création, depuis l'installation du logiciel jusqu'à l'obtention du fichier final prêt pour la découpe laser ou l'impression.

Une fois le document vierge ouvert, nous avons utilisé l’outil « Rectangle » situé dans la barre d’outils à gauche de l’interface. Cet outil nous a permis de créer la base du porte-clés. Après avoir dessiné le rectangle, nous avons modifié ses propriétés dans le panneau de droite. Nous avons volontairement supprimé le remplissage en sélectionnant l’option « Pas de remplissage », car l’objet devait uniquement être défini par un contour. Nous avons ensuite activé le contour et choisi une couleur rouge en mode RVB, afin que le tracé soit bien visible et exploitable. Les dimensions du rectangle ont été définies avec une largeur de 50 mm et une hauteur de 50 mm.

Concernant le design, nous avons fait le choix de nous inspirer de l’univers automobile, de la marque Porsche. Dans un premier temps, nous avons importé une image de voiture au format PNG, trouvée sur Internet via le lien suivant : https://www.largus.fr/images/styles/max_1300x1300/public/images/porsche-911-gt2-rs-2018-10.png?itok=LSyA7NHj . Nous avons réalisé une vectorisation de cette image par la suite pour avoir un rendu fidèle à nos attentes.

Dans un second temps, nous avons importé le logo officiel de Porsche à partir de l’image suivante :
https://upload.wikimedia.org/wikipedia/fr/thumb/e/e7/Logo_Porsche.svg/1280px-Logo_Porsche.svg.png

Une fois les images importées, nous avons utilisé la fonction de vectorisation d’Inkscape afin de transformer ces images matricielles en tracés vectoriels. Après la vectorisation, nous avons procédé à un travail de nettoyage et de sélection. Pour la première image, nous avons supprimé le logo Porsche afin de ne conserver que le texte, ce qui permet une meilleure lisibilité à petite échelle. Pour la seconde image, nous avons fait l’inverse et retiré le texte pour ne garder que l’emblème du logo.

L’ensemble des éléments a ensuite été ajusté, redimensionné et positionné à l’intérieur du rectangle de base afin d’obtenir un résultat harmonieux. Pour terminer, nous avons installé l'image en format svg et nous l'avons déposé sur Wiki. Ce travail de conception nous a permis d’obtenir un objet final à la fois esthétique, identifiable et fonctionnel.

Pour la phase de découpe, nous avons commencé par importer notre fichier SVG finalisé dans Inkscape, afin de préparer le document pour l’usinage. Avant de lancer la découpe, nous avons choisi le matériau de fabrication, en l’occurrence du MDF de 3 mm d’épaisseur et configuré les paramètres d’impression en conséquence.
Ensuite, nous avons allumé la machine de découpe et placé soigneusement le MDF dans la zone prévue à cet effet. Sur l’ordinateur, nous avons vérifié la répartition des couleurs dans le fichier. Le rouge a été attribué aux tracés destinés à la découpe, tandis que le noir correspondait aux zones de gravure. Cette distinction est cruciale, car elle permet à la machine de reconnaître automatiquement les opérations à réaliser pour chaque couleur.
Une fois ces vérifications effectuées, nous avons cliqué sur le bouton « Impression » pour envoyer le fichier au logiciel de contrôle de la machine. Dans ce logiciel, nous avons importé le fichier, mis à jour sa configuration si nécessaire et positionné correctement le fichier par rapport au curseur et à la zone de découpe. Après avoir contrôlé l’alignement et les paramètres, nous avons lancé l’impression, c’est-à-dire le processus de découpe et de gravure, en veillant à suivre la machine tout au long de l’opération.

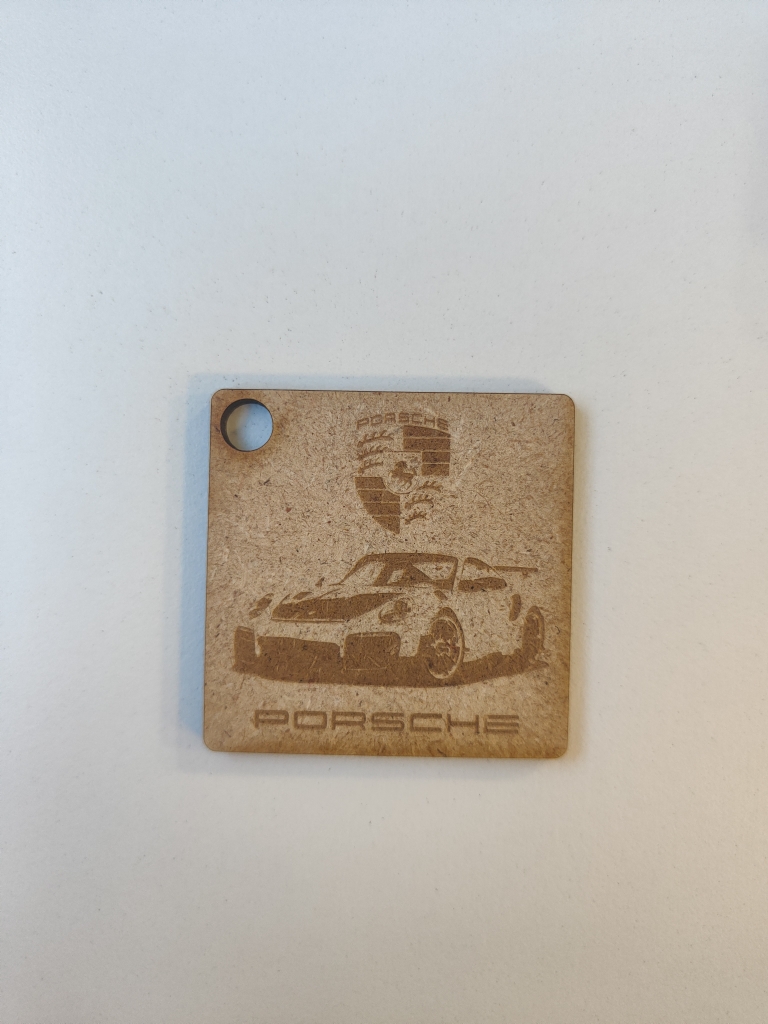

Cette méthodologie nous a permis de produire un porte-clés découpé avec exactitude et gravé proprement, tout en respectant les paramètres techniques du matériau choisi. Nous sommes très satisfait du résultat.
