Conception d’un porte-clés sur le logiciel Inkscape¶
1. Présentation du projet¶
Ce travail a été réalisé en groupe, en collaboration avec Angèle, Calista, Déborah.
Il consistait à concevoir un porte-clés à l’aide du logiciel Inkscape, en passant par les différentes étapes de réflexion, de création graphique et de finalisation du design.
L’objectif de ce travail de groupe était à la fois de prendre en main le logiciel, de travailler collectivement sur un projet de design, et de produire un objet répondant à des contraintes techniques et esthétiques précises.
2. Analyse du besoin et définition du concept¶
Avant de commencer la conception sur le logiciel, une phase de réflexion a été réalisée afin de définir :
La fonction du porte-clés (objet pratique et esthétique)
Le style graphique souhaité (sobre, moderne, ludique, etc.)
La forme générale (ronde, rectangulaire, libre)
Les éléments à intégrer : texte, motif, logo, pictogramme
Cette étape permet de poser une direction claire avant le travail technique.
I) Étapes de création du porte-clés sur Inkscape¶
La conception du porte-clés a été réalisée à l’aide du logiciel Inkscape, en respectant les contraintes techniques nécessaires à une découpe et gravure laser.
1. Choix et paramétrage du format¶
Dans un premier temps, un nouveau document a été créé sur Inkscape.
Les dimensions du porte-clés ont été définies en respectant la contrainte imposée, soit 50 mm x 50 mm maximum. Cette limitation permet d’assurer une taille adaptée à l’usage d’un porte-clés tout en restant compatible avec les capacités de fabrication.
2. Création de la forme principale¶
À l’aide des outils de dessin, la forme du porte-clés a été créée (forme libre ou géométrique selon le choix du groupe).
Les contours de la forme ont été paramétrés en rouge, couleur utilisée pour indiquer au logiciel de la machine laser les zones à découper.
Le fond a été laissé en transparence, afin de ne conserver que les contours nécessaires à la découpe.
3. Création du trou pour l’anneau¶
Un cercle de 5 mm de diamètre a ensuite été créé à l’endroit prévu pour accueillir l’anneau du porte-clés.
Ce cercle respecte également les règles de découpe laser et a été positionné de manière à garantir la solidité de l’objet.
4. Ajout du texte¶
Un texte a été ajouté à l’intérieur de la forme à l’aide de l’outil texte d’Inkscape.
L’écriture a été mise en noir, couleur utilisée pour indiquer une gravure laser.
Le choix de la typographie et de la taille de police a été réalisé en tenant compte de la lisibilité une fois l’objet fabriqué.
Voici le texte que nous avons choisi :
"Car à vanne"
"For 1"
"Faire aïe"
"Guy Tard"
5. Choix et importation de l’image¶
Une image a été sélectionnée afin d’apporter un aspect graphique au porte-clés.
Cette image a été importée dans Inkscape, puis ajustée en taille et en position afin de s’intégrer harmonieusement dans le design global.
6. Vectorisation de l’image¶
L’image importée a ensuite été vectorisée à l’aide de l’outil de vectorisation d’Inkscape.
Cette étape est indispensable pour rendre l’image compatible avec la gravure laser.
Une fois vectorisée, l’image a été retravaillée si nécessaire afin d’obtenir un rendu propre, lisible et exploitable techniquement.
7. Vérifications finales¶
Avant la finalisation du fichier, plusieurs vérifications ont été effectuées :
respect des dimensions maximales (50 mm x 50 mm)
contours bien définis en rouge pour la découpe
éléments à graver en noir
absence de fond non souhaité
positionnement correct du trou de 5 mm
Ces contrôles garantissent la conformité du fichier pour une fabrication laser.

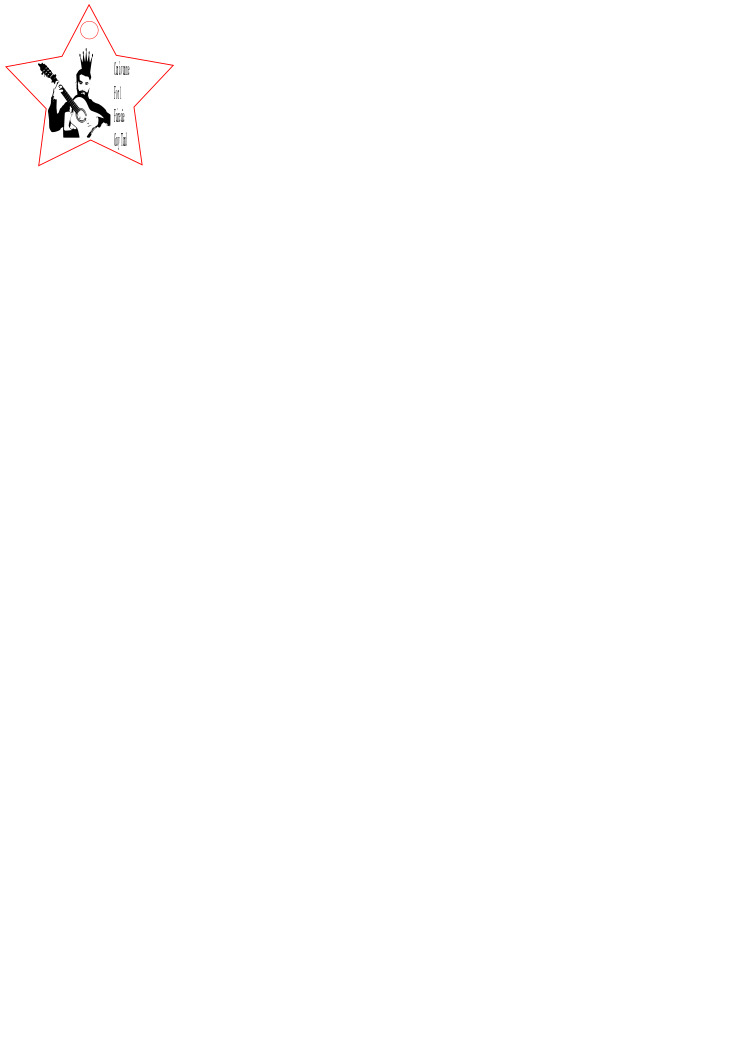

8. Résultat final¶

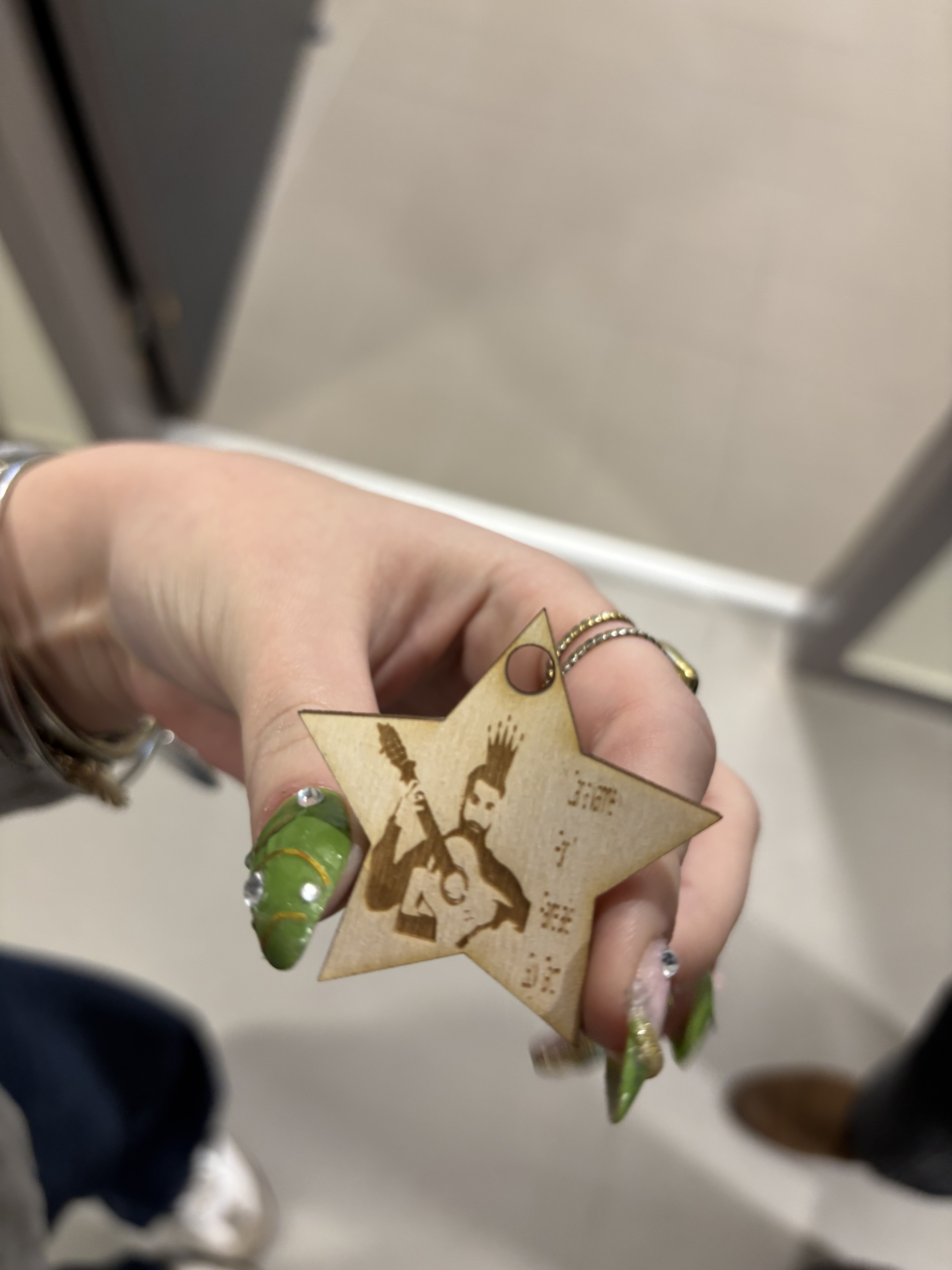

Voici notre porte clé :
II) Découpe et gravure sur contreplaqué 4 mm¶
1. Préparation du matériau¶
Utiliser une plaque de contreplaqué de 4 mm d’épaisseur
Vérifier que la surface est propre et bien plane
Positionner le contreplaqué sur le plateau de la machine laser
2. Paramétrage de la découpeuse laser¶
Importer le fichier (SVG ou PDF) dans le logiciel de la machine
Associer les couleurs aux actions :
- Rouge → découpe du contreplaqué
- Noir → gravure du texte et de l’image
- Régler la puissance et la vitesse en fonction du contreplaqué 4 mm
3. Lancement de la fabrication¶
- Effectuer un dernier contrôle visuel
- Lancer la gravure, puis la découpe
- La machine grave les éléments noirs et découpe les contours rouges
4. Finition¶
- Retirer le porte-clés une fois l’opération terminée
- Vérifier la qualité des découpes et de la gravure
- Nettoyer légèrement si nécessaire (résidus de brûlure)
5. Résultat obtenu¶
Le porte-clés final est réalisé en contreplaqué 4 mm, avec une gravure nette et une découpe précise, prêt à être équipé de son anneau.
