2025-2026 - Groupe 8 D¶
Plan :¶
- Contexte
- Réalisation de notre porte clé
- Critères d'impression
- Difficultés rencontrés
- Conclusion
- Bibliographie et fichier téléchargeable
Contexte¶
Bonjour, nous sommes deux étudiantes en BUT Techniques de Commercialisation. Et ce lundi 9 février, dans le cadre de nos cours, nous avons participé à un atelier au Fablab de Gradignan afin de découvrir le fonctionnement des machines de fabrication numérique.
L’objectif de cette séance était de comprendre le processus de conception et de fabrication d’un objet réalisé à l’aide d’une découpeuse laser sur bois. Pour cela, nous avons dû imaginer et concevoir un porte-clé, en choisissant librement son design.
Ce projet nous a permis d’associer créativité, réflexion produit et découverte d’un outil technologique utilisé dans le prototypage et la personnalisation d’objets.
Réalisation de notre porte-clés¶
Préparation du logiciel¶
Nous avons commencé par télécharger et installer le logiciel Inkscape, utilisé pour la création de fichiers vectoriels compatibles avec la découpe laser.
Création de la forme principale du porte-clés¶
1-Création du cercle principal¶

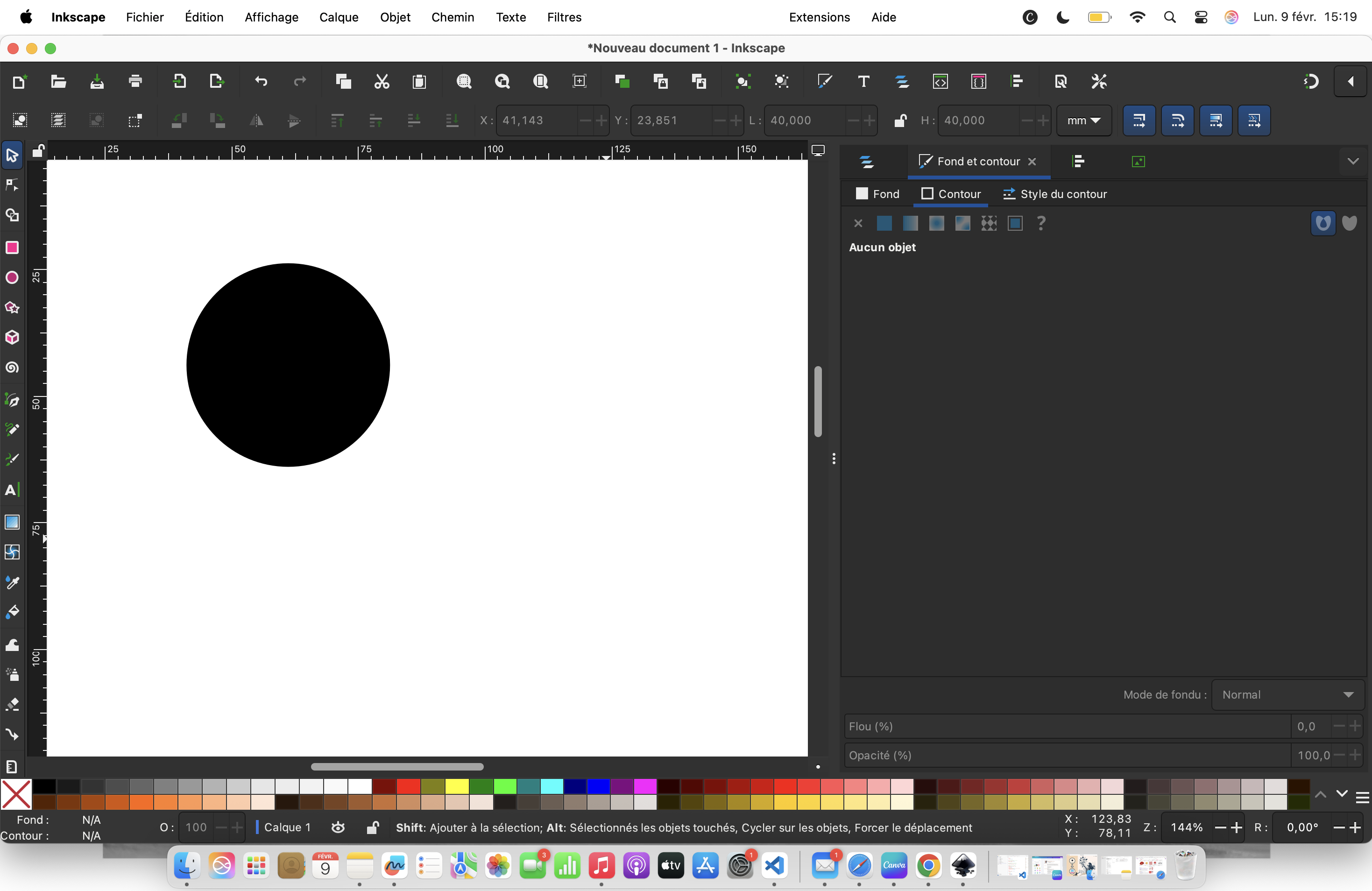

À l’aide de l’outil Ellipse/Arc (créer des cercles, des ellipses et des arcs), nous avons créé un cercle.
Nous avons ensuite modifié ses dimensions :
Largeur : 40,00 mm
Hauteur : 40,00 mm
Nous avons centré le cercle sur la feuille via Objet --> Aligner --> distribuer.
Paramétrage des contours :¶

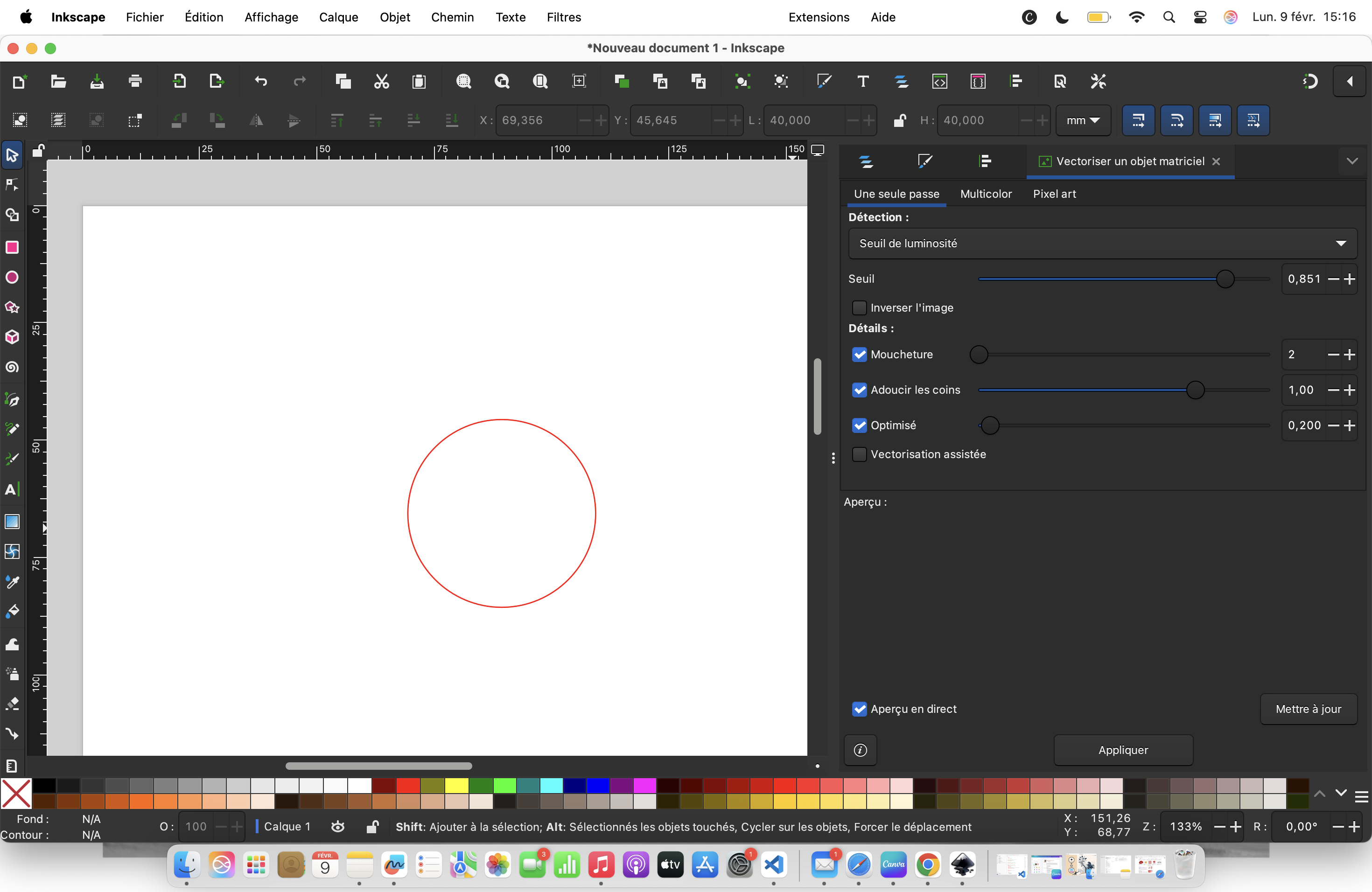

Le fond du cercle a été supprimé et le contour a été défini en rouge, couleur utilisée pour indiquer les lignes de découpe à la machine laser.
2-Création du trou pour l’attache du porte-clés¶

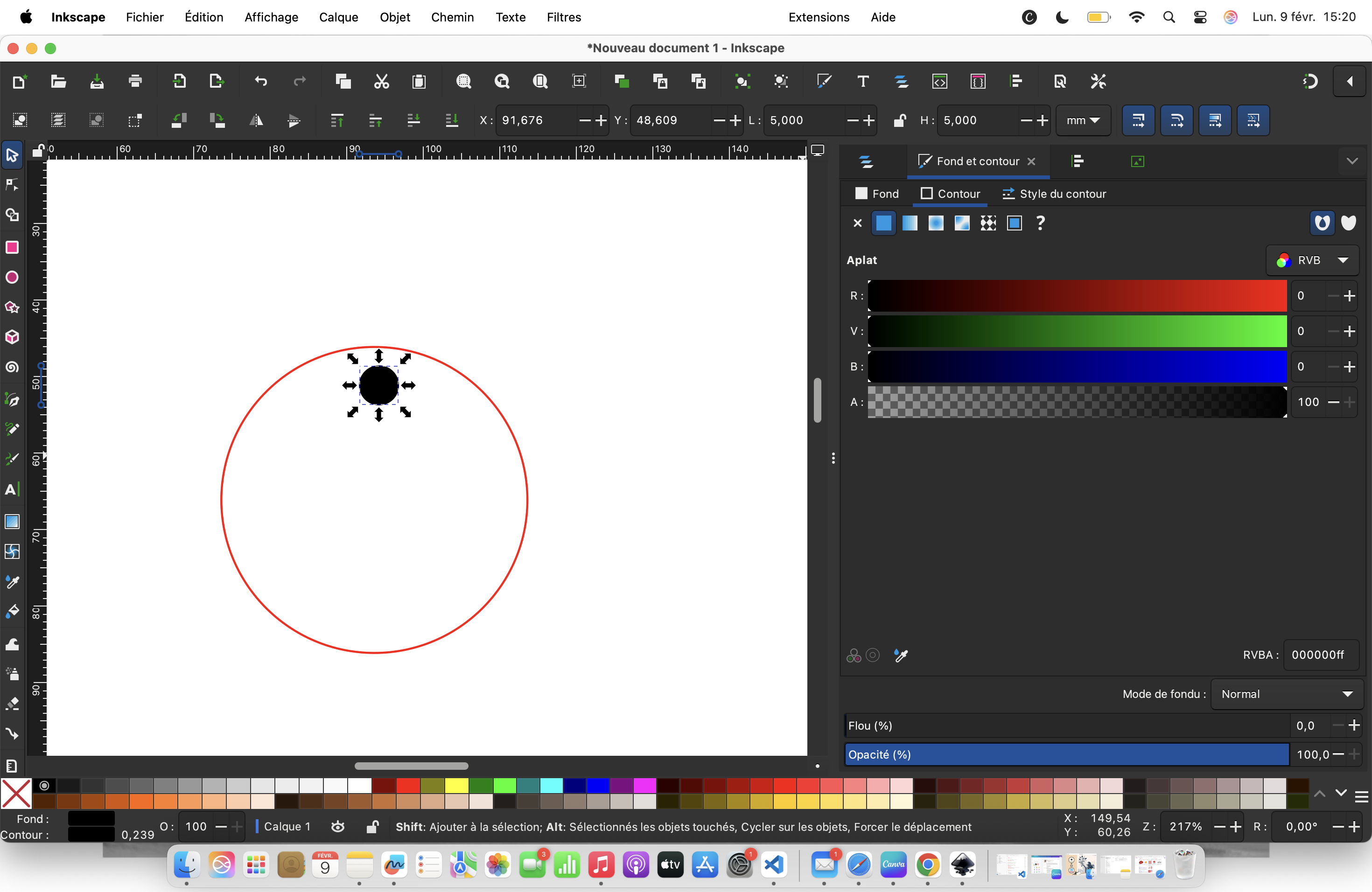

Création du second cercle¶
Un second cercle a été créé avec les dimensions suivantes :
Largeur : 5,00 mm
Hauteur : 5,00 mm

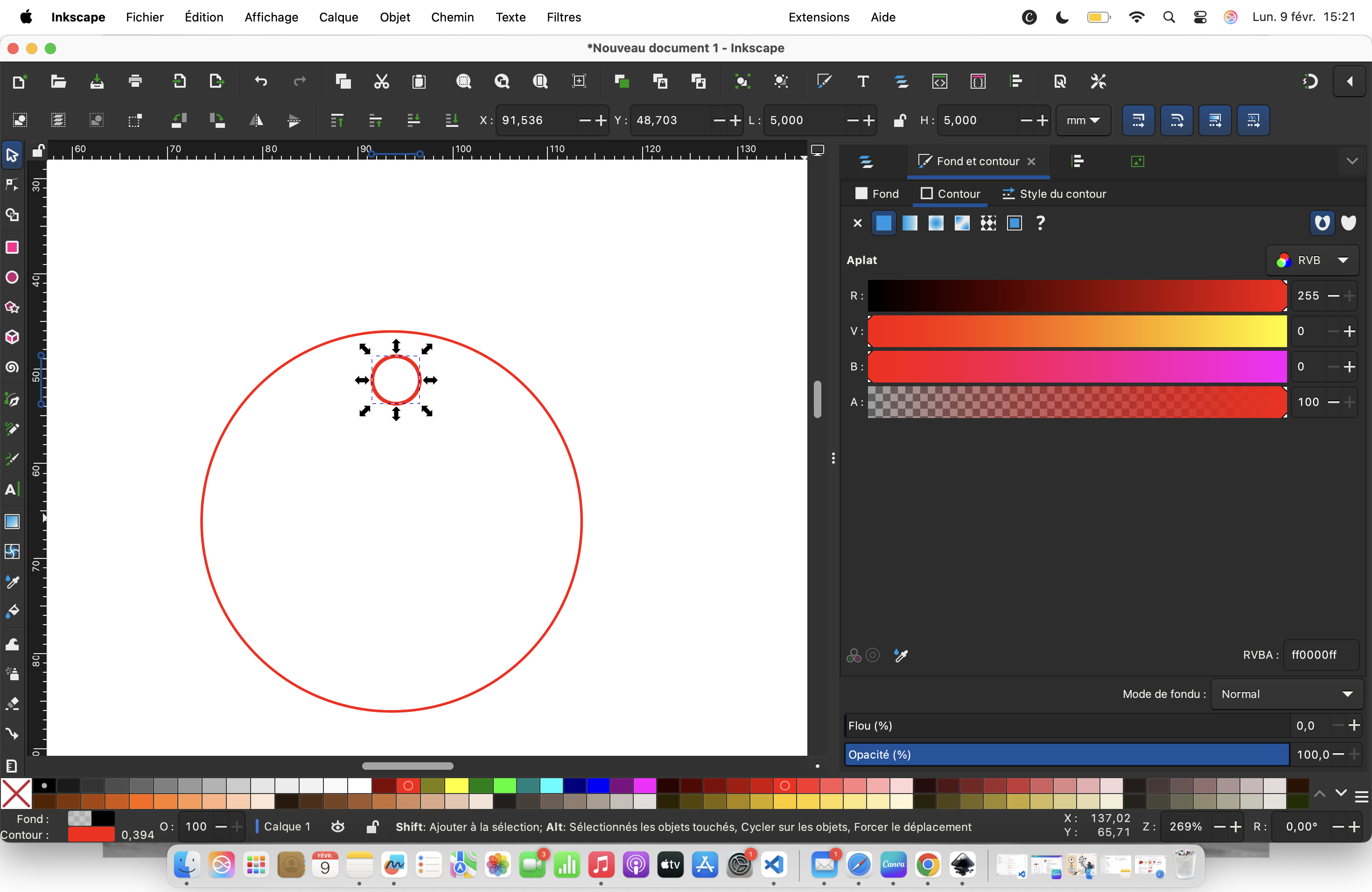

Comme précédemment, le fond a été supprimé et le contour a été mis en rouge.
Positionnement du trou¶
Ce cercle a été positionné en haut du cercle principal, à 0,466 mm du bord et centré horizontalement.
Ce trou permettra de laisser passer l’attache du porte-clés après la découpe laser.
3-Ajout et préparation du texte¶
Création du texte¶
Une zone de texte a été créée à l’aide de l’outil Texte : créer et éditer des objets texte.
Le mot « bisous. » a été ajouté en référence à la Saint-Valentin.
Paramètres typographiques¶
Police : American Typewriter
Taille : 20 pt
Vectorisation du texte¶
Le texte a été centré puis vectoriséafin de garantir sa compatibilité avec la machine laser et l’accessibilité de la police sur tous les ordinateurs.
4-Importation et vectorisation de l’image¶

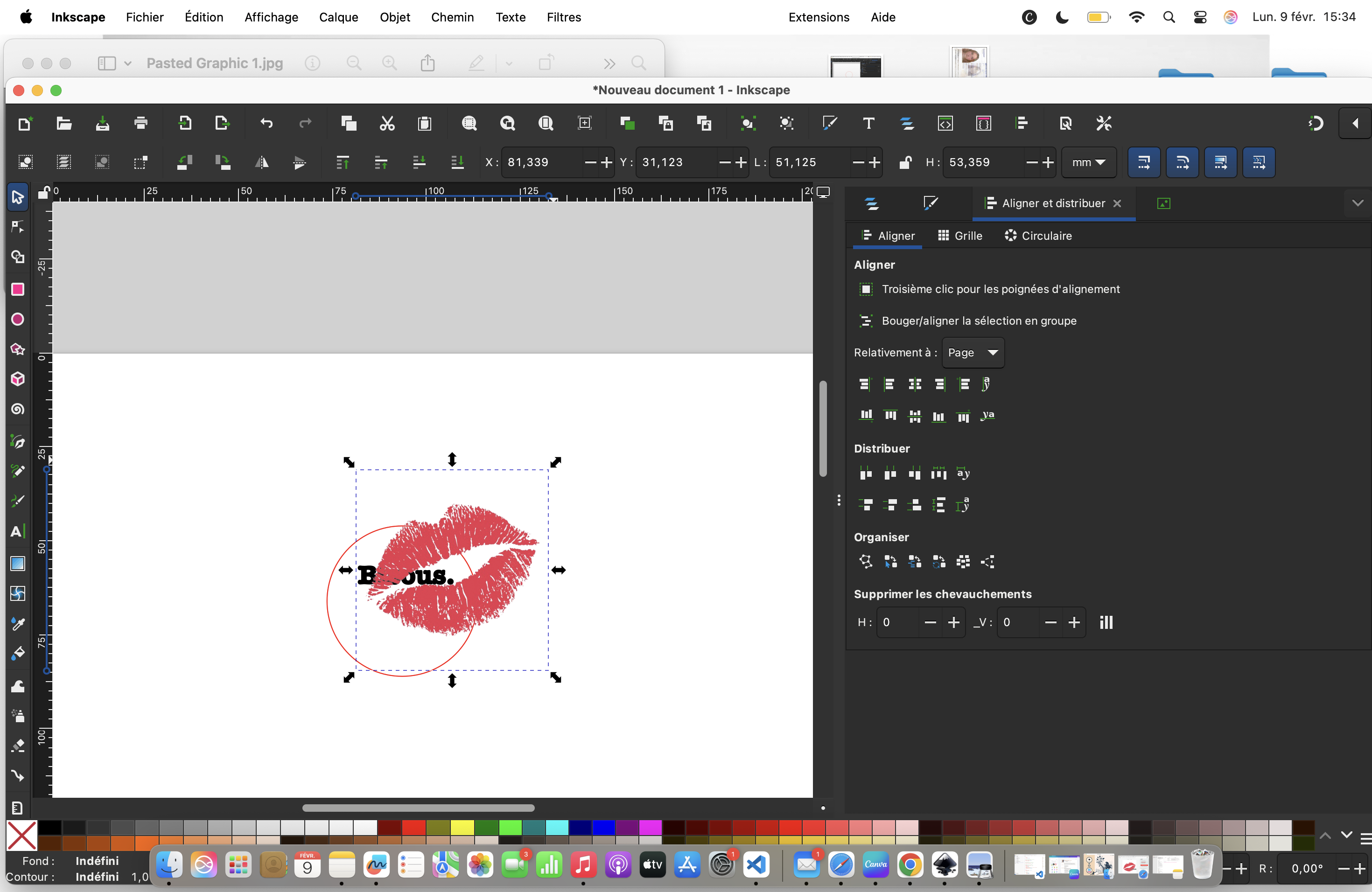

Recherche et importation de l’image¶
Une image de bisou a été recherchée sur le site iStock puis importée dans le document Inkscape.
L’image a ensuite été redimensionnée :
Largeur : 22,500 mm
Hauteur : 16,488 mm

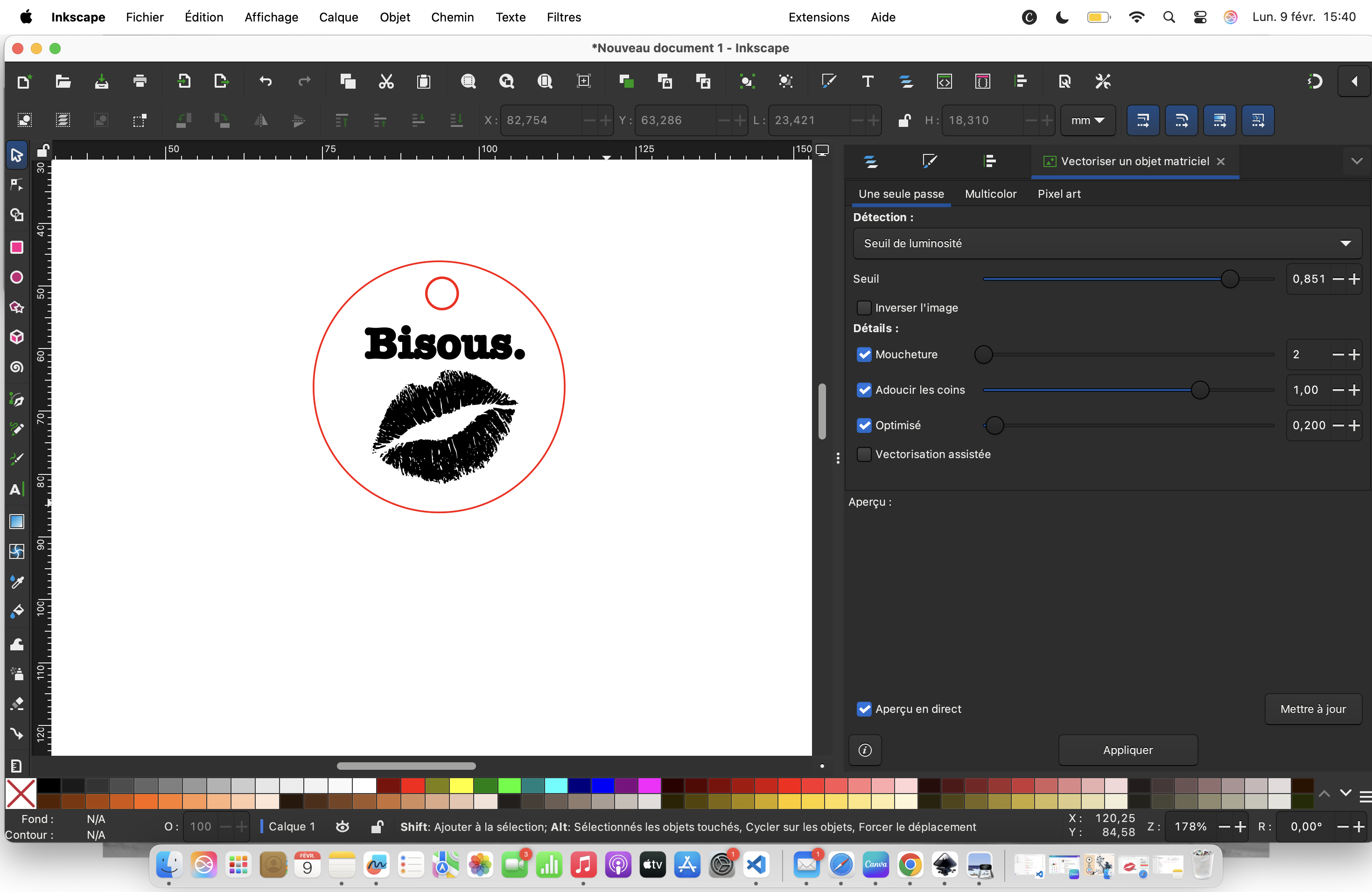

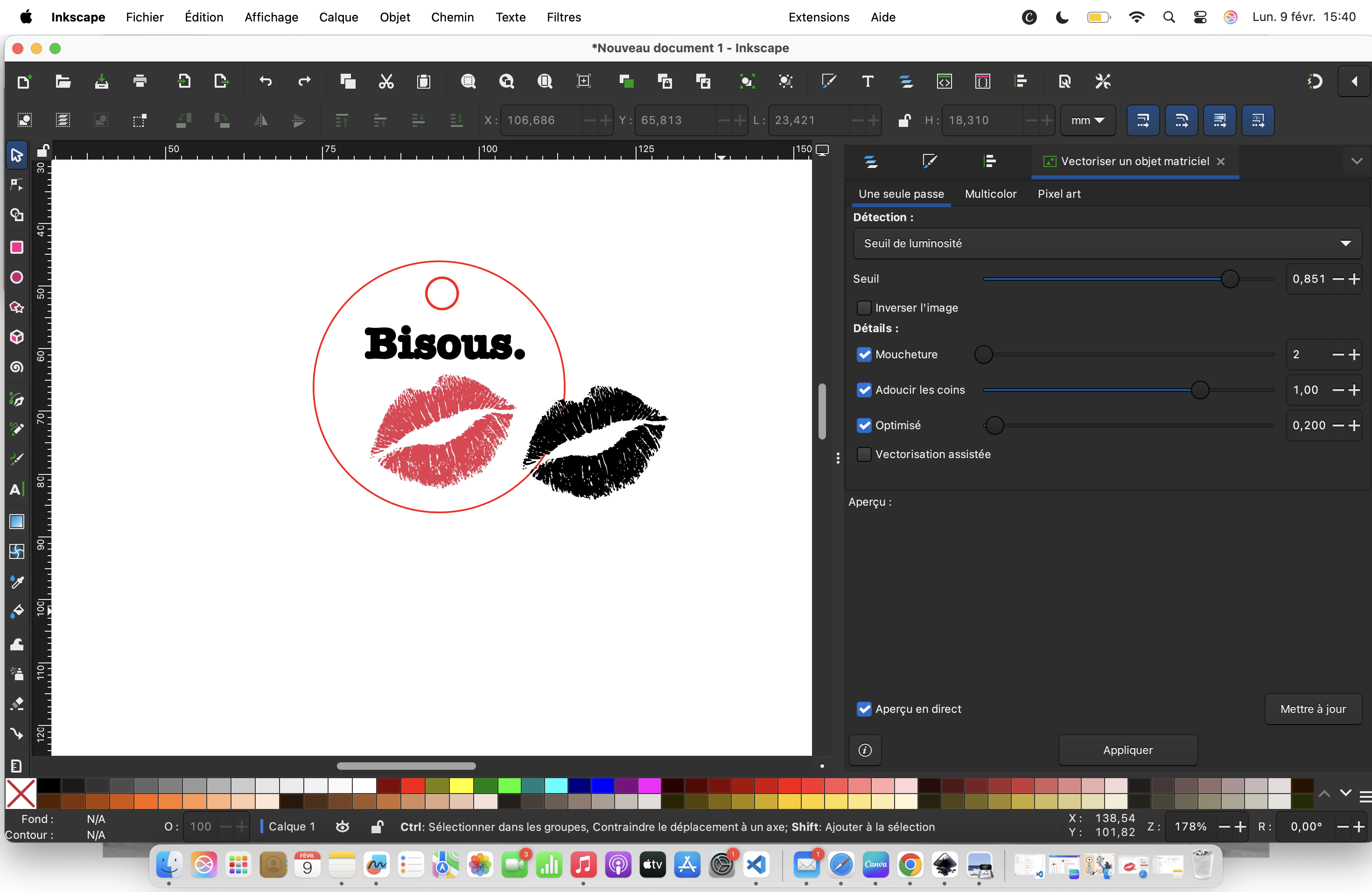

Vectorisation de l’image¶
L’image étant initialement rouge, nous avons procédé à sa vectorisation :

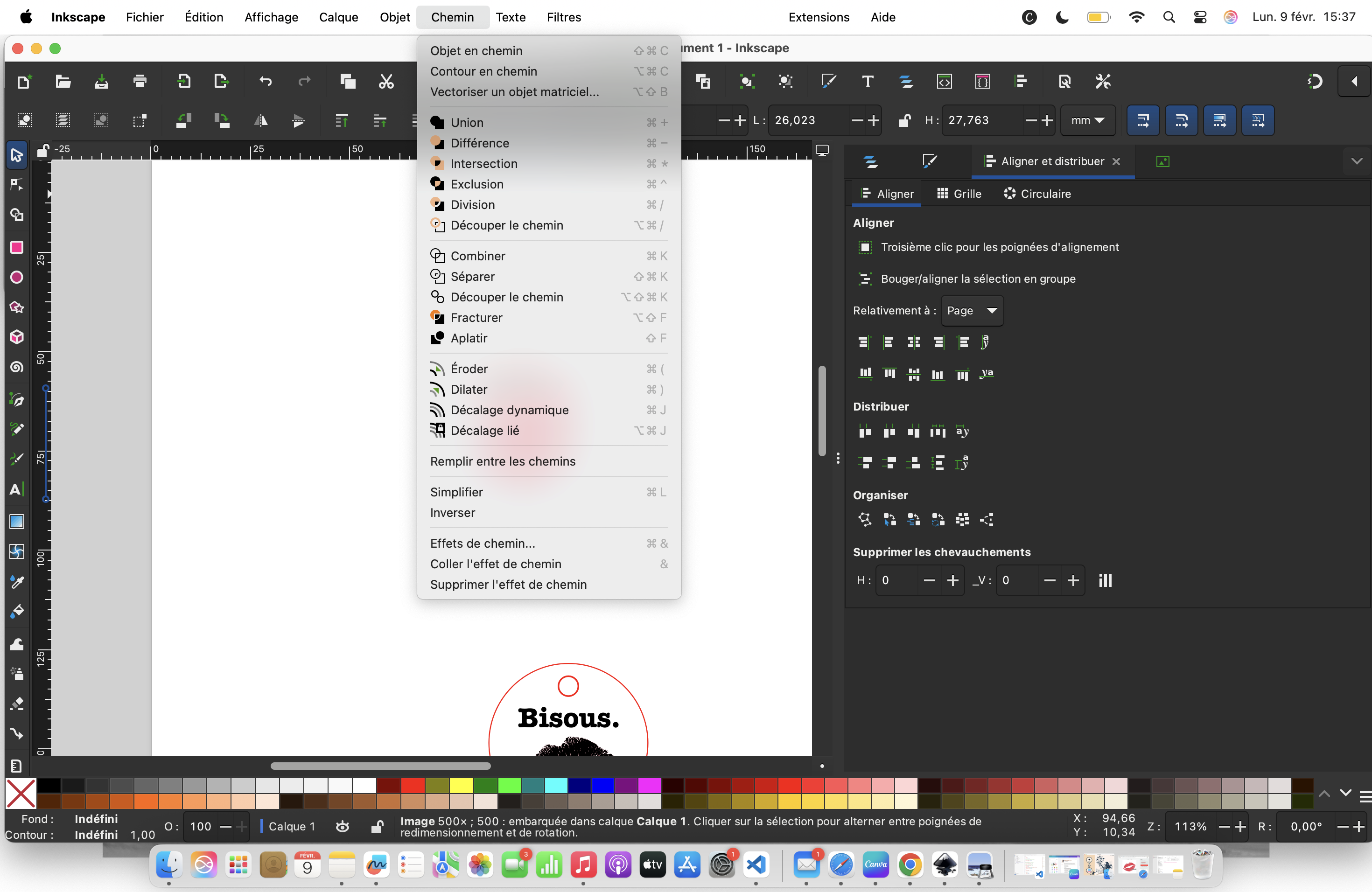

Accès au menu Chemin -- > Vectoriser un objet matriciel
Choix du seuil de luminosité : 0,851
Application de la modification
Finalisation de l’image¶
Après vectorisation, l’image originale a été supprimée.
L’image vectorisée a été remplie en noir, ainsi que son contour, afin qu’elle soit correctement interprétée par la machine laser.
Critères d'impression¶
Nous sommes allées dans la salle d'impression au premier étage, puis avons ouvert notre lien depuis l'ordinateur de cette salle.
Nous avons utilisé le logiciel TROTEC JobControl 10.6.0 qui était relié à l'imprimante : Trotec laser, speed 300.
Une fois les modalités d'impression inspectées depuis l'ordinateur, nous avons placé une plaque de contreplaqué de peuplier de 4mm d'épaisseur.
Pour finir, nous avons regardé le laser imprimer notre porte-clés et le découper.
Voici le résultat :
Difficultés rencontrés¶
Lors de la conception de notre porte-clé, nous avons rencontré plusieurs difficultés techniques.
Tout d’abord, la vectorisation de l’image a été une étape compliquée. Nous n’avons pas réussi à obtenir un résultat correct dès le premier essai. Il a fallu comprendre le fonctionnement du logiciel, ajuster les paramètres et retravailler l’image afin qu’elle soit exploitable par la machine de découpe laser.
Ensuite, nous avons également rencontré des difficultés pour modifier les paramètres des traits et passer l’image en rouge, couleur nécessaire pour indiquer les lignes de découpe à la machine. Cette étape nous a demandé plusieurs essais avant de comprendre comment régler correctement l’épaisseur et la couleur des contours.
Ces difficultés nous ont permis de mieux comprendre l’importance de la préparation du fichier avant la fabrication et de développer notre autonomie face aux outils numériques.
Conclusion¶
Ce projet nous a permis de découvrir concrètement le fonctionnement d’une découpeuse laser et d’appliquer nos compétences en conception graphique pour créer un objet personnalisé. Il nous a également appris à surmonter des difficultés techniques et à mieux préparer un fichier pour la fabrication numérique.
Bibliographie et fichier téléchargeable¶
| Choix de l’image | https://www.istockphoto.com/fr/vectoriel/baiser-au-rouge-à-lèvres-rouge-gm1369311040-439093319 |
| Lien de téléchargement du fichier svg | Boutteau-Lalanne.svg |
