!! [[https://youtu.be/SCPF2ob3p1Y?si=dmNNIbQeNejT1zkS]] [[https://www.prusa3d.com/downloads/manual/prusa3d_manual_mk4_fr_1_02.pdf?_gl=1*1j6ycda*_ga*MTUxNDcxMzk2Ny4xNzAxNjk4MjMx*_ga_3HK7B7RT5V*MTcwMTg1ODQ5Ny4yLjAuMTcwMTg1ODQ5Ny42MC4wLjA.]] h1. Anane Chanthavong Vidavong
qu'es ce qu'un fichier STL : Un fichier STL stocke les informations de votre modèle 3D. Le format représente les surfaces brutes d'un modèle avec de petits triangles. Plus la structure est détaillée, plus il y aura de triangles affichés pour représenter le modèle.Un fichier STL contient des informations sur les modèles 3D. Ce format de fichier décrit seulement la géométrie d'un objet en trois dimensions sans données sur la couleur, la texture ou autres attributs du modèle. Un fichier STL contient des informations sur les modèles 3D. Ce format de fichier décrit seulement la géométrie d'un objet en trois dimensions sans données sur la couleur, la texture ou autres attributs du modèle. Il utilise des triangles pour représenter les surfaces internes et externes d'un objet
[[https://all3dp.com/2/3d-file-format-3d-model-types/]]
Présentation : je m'appelle Vidavong Chanthavong Anane, je suis en stage a Fablab Cohabit pour une durée de 3 semaines.¶
LUNDI 4 Déc: appréhender " freecad " https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN¶
stl dé à jouer:
Comparaison de Bambu studio et Prusa slicer pour imprimer un dé¶
| Prusa slicer | Bambu stuido | Orca Slicer sur Bambu | Orca Slicer sur Mk4 | |
| temps indiqué (min) | 16'07 | 15'27 | 20'19 | 20'00 |
| temps réel | 18'51 (min) | 19'20 | 15'11 | 18'13 |
| temps de préparation (min) | 3'44 | 6'07 | 3'05 | 3'46 |
| masse du filament | 3,03g | 3,39g | 3.39 | 3,03 |
| masse totale | 2,80g | 3,60g | 3,10g | 3,00g |

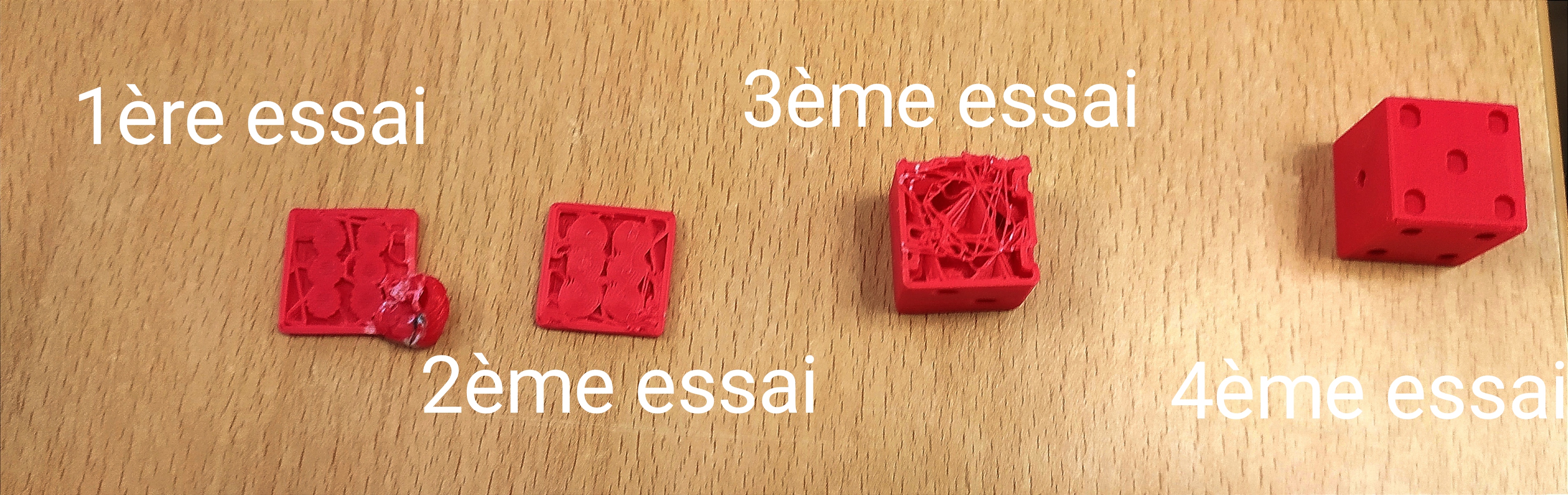

Dé à jouer essais ratés¶
https://projets.cohabit.fr/redmine/projects/serpent-instrument-de-musique/wiki
nous avons imprimer un dé sur une imprimante Bambu P1S
les trois premiers essais ont ratés car nous avions mal choisi le type de plateau ce qui à provoqué une détachement de la pièce et trois essais raté des dé .
le problème était que la plaque n'était pas assez chaude car elle etait à 35° alors qu'elle devait etre a 55°
après avoir corrigé ce problème le dé était parfaitement sortit au bout de la quatrième essai.
[[https://youtu.be/c19vbJ-zcDU?si=O72SDbGnPoJrw6qp]]

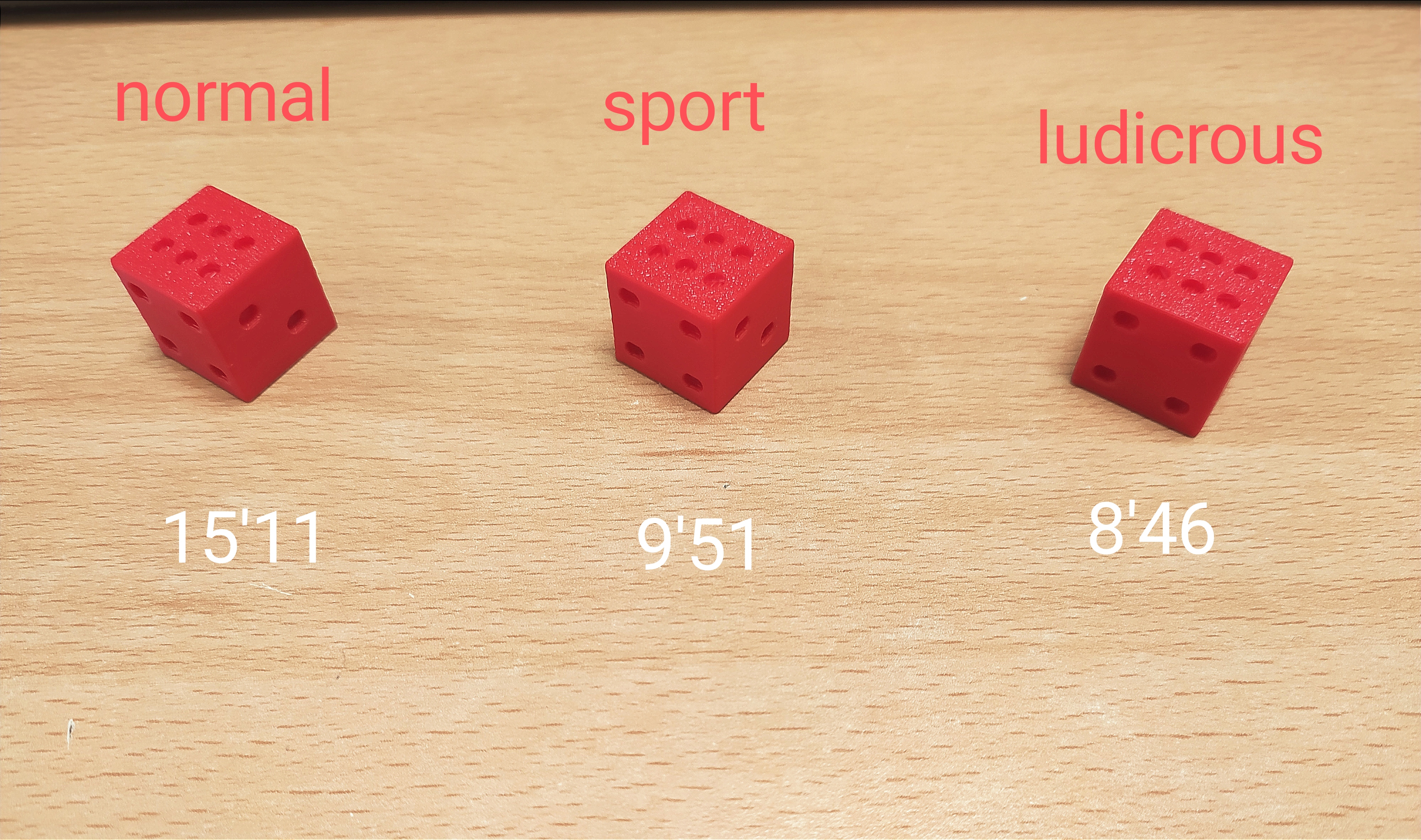

Comparaison des différents mode sur l'imprimante Bambu studio P1S
¶
Serpent et l’amplificator¶
Pour les deux dernières semaines de mon stage de 1 ère, Jean-Batiste m’a fait travailler sur deux projets : le serpent ( un instrument de musique) et l’amplificateur . https://projets.cohabit.fr/redmine/projects/amplificator/wiki
Ces projets j’ai rejoint Lucas Boisseau qui était déjà en train de travailler dessus.
L’amplificateur¶
C’est quoi un amplificator ?

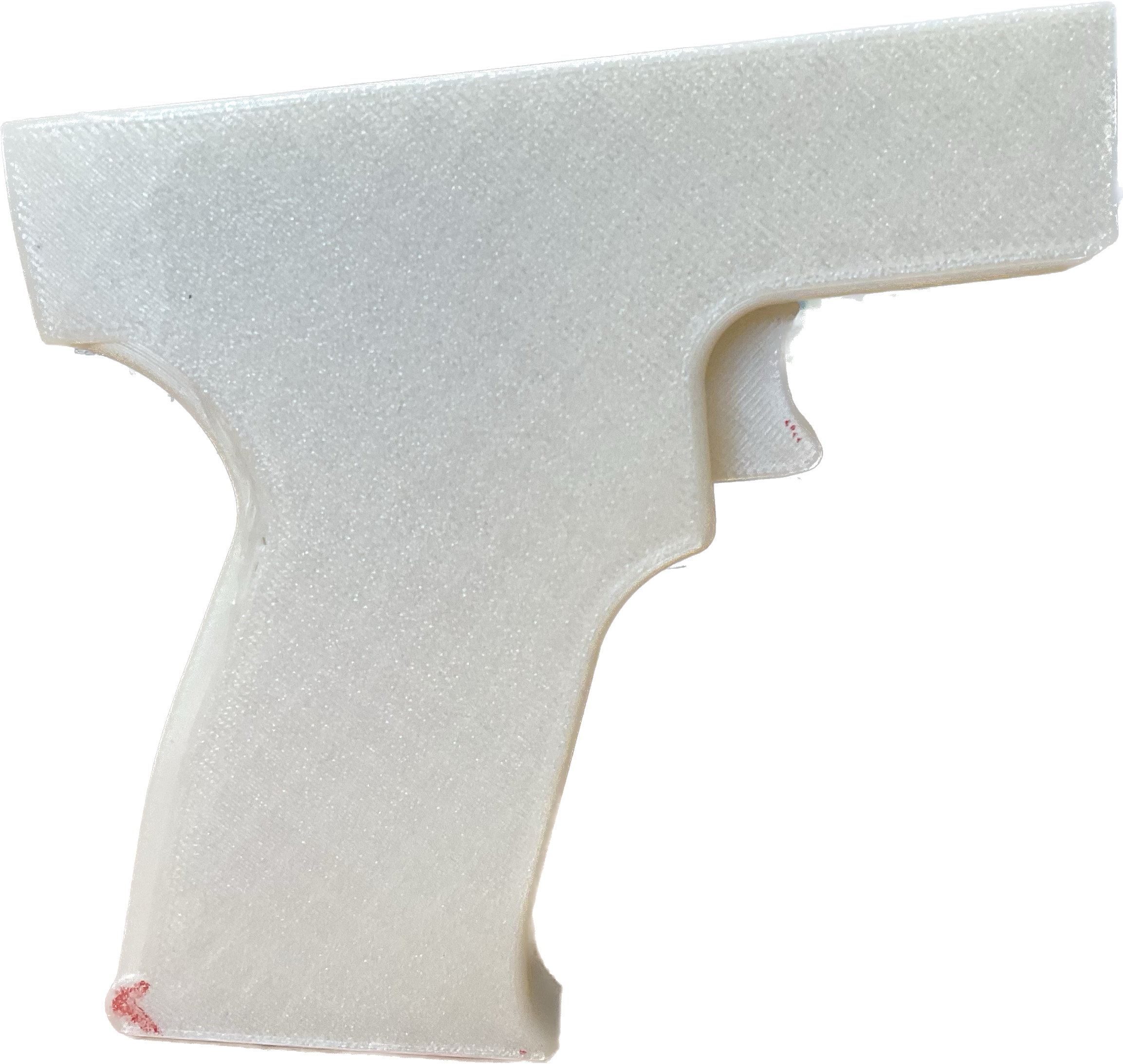

Un amplificator sert à amplifier, dans notre cas il sert à amplifier le son pour des personnes qui on du mal à entendre surtout pour les personnes âgées . Avec Lucas nous avions designer la poignée de l’amplificator , pour ce faire nous nous sommes partis sur une base d’un poignée de pistolets car nous pensions que ce type de modèle correspondrait mieux à notre attente.
!
!

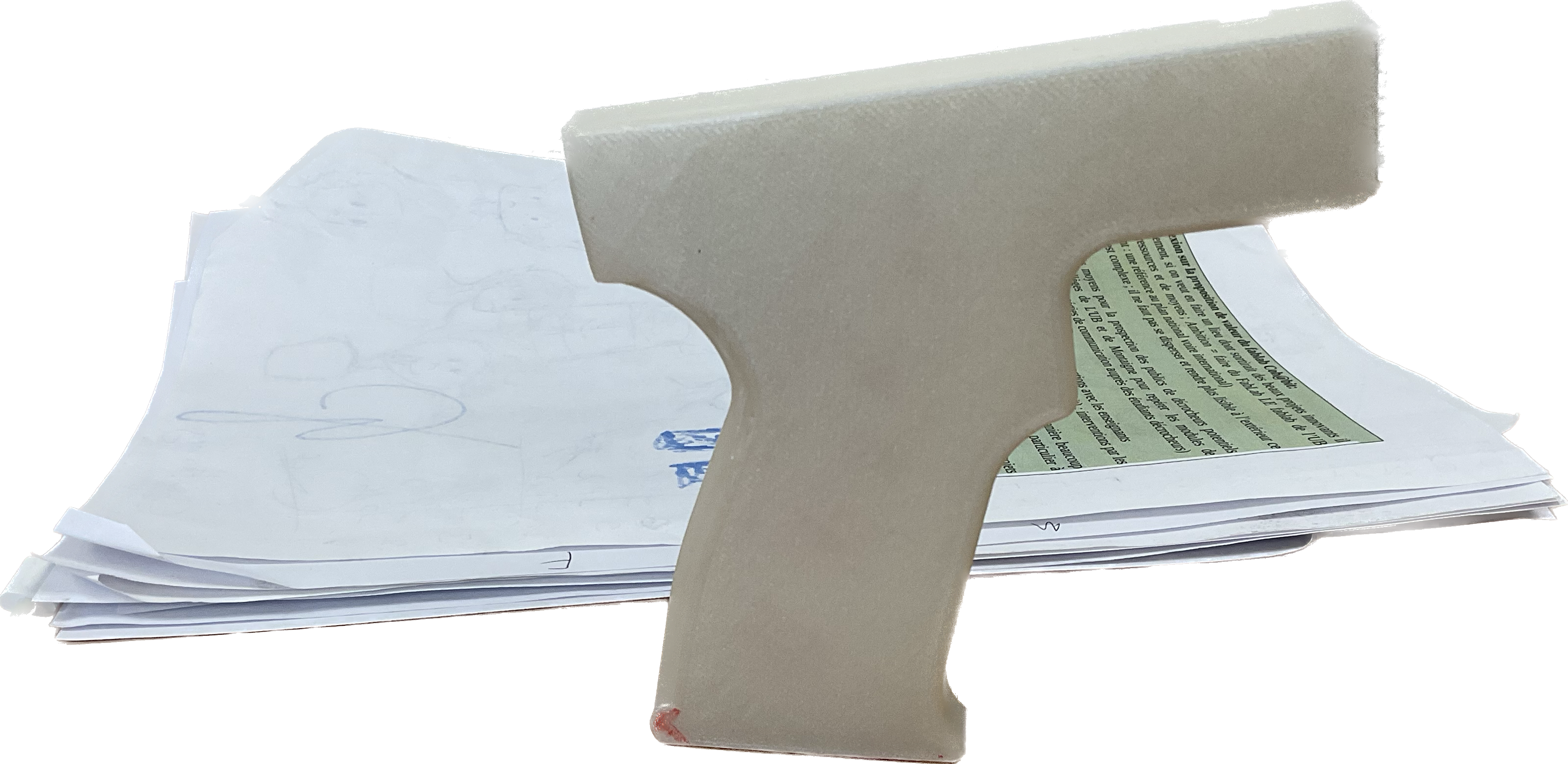

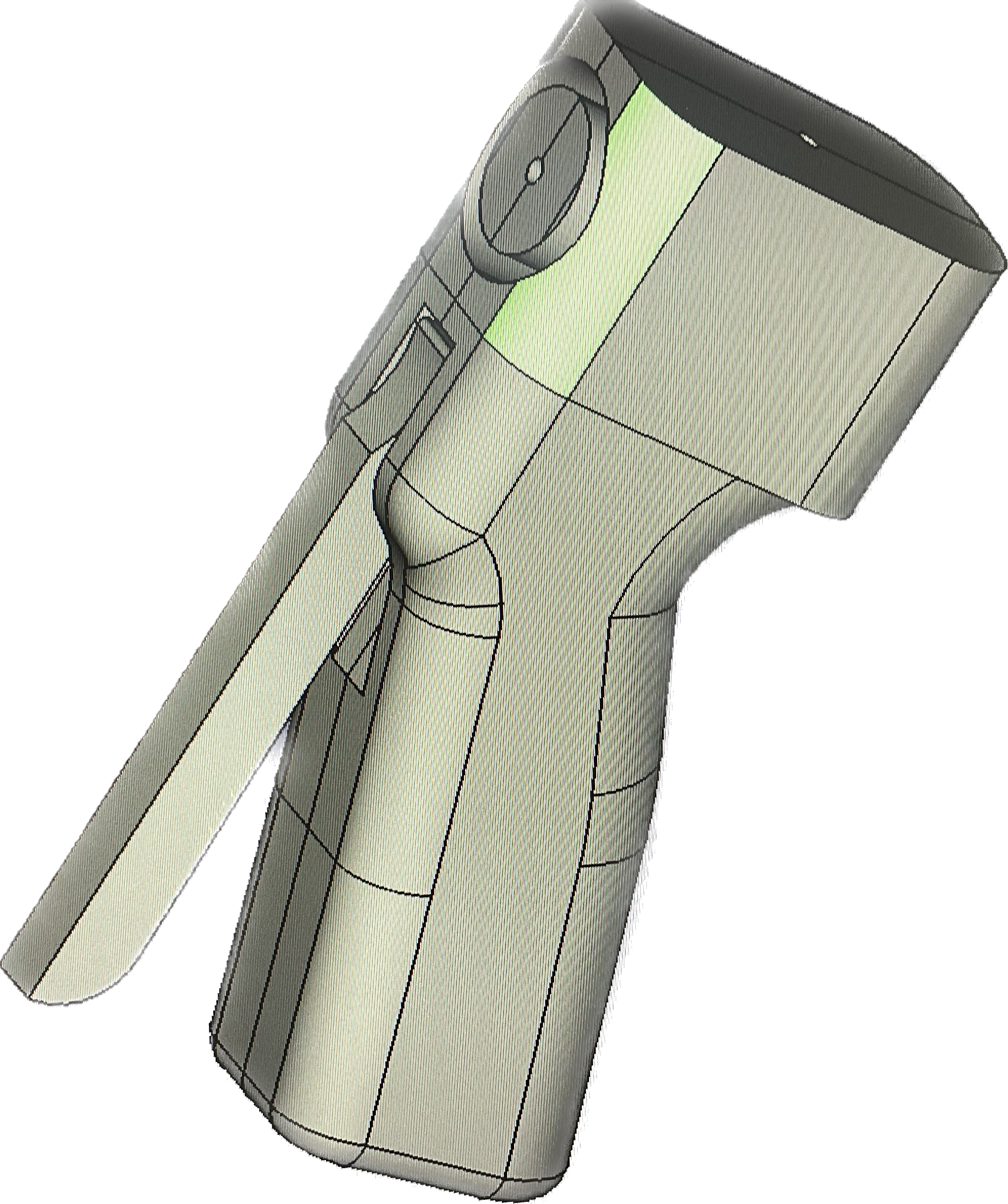

Voici notre modèle :
Jeudi 21 Décembre 2023 sont partis présenter leur prototype à la maison de retraite : afin de voir quel amélioration à porter

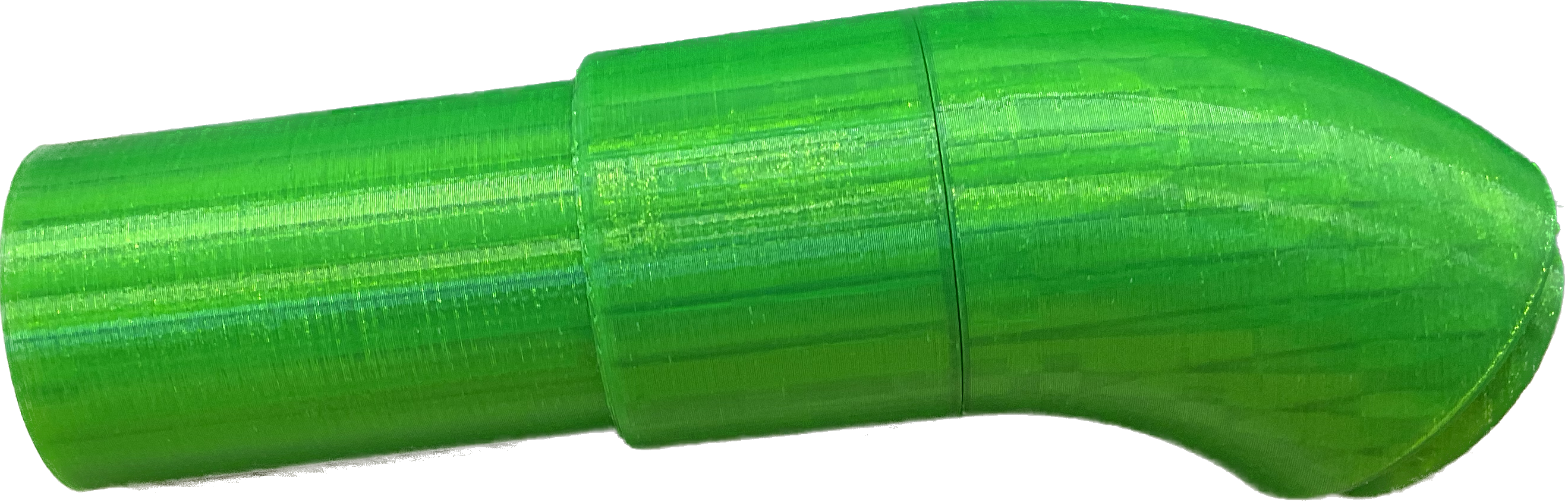

Exemple: sur la poignée on doit rectifier,améliorer la queue de détente pour faciliter l’utilisateur .
Les impressions sont fait sur la Bambu lab en PLA blanc.
!! h2. le serpent ( instrument de musique)
https://projets.cohabit.fr/redmine/projects/serpent-instrument-de-musique/wiki
Le serpent est un ancien instrument de musique datant environ fin 16 siècle en 1590.
Avant que j’arrive Lucas boisseau à repris le travail tout améliorant le travail de son prédécesseur surtout dans la manière d’emboîtements des pièces.
!
En utilisant le principe mâle et femelle .

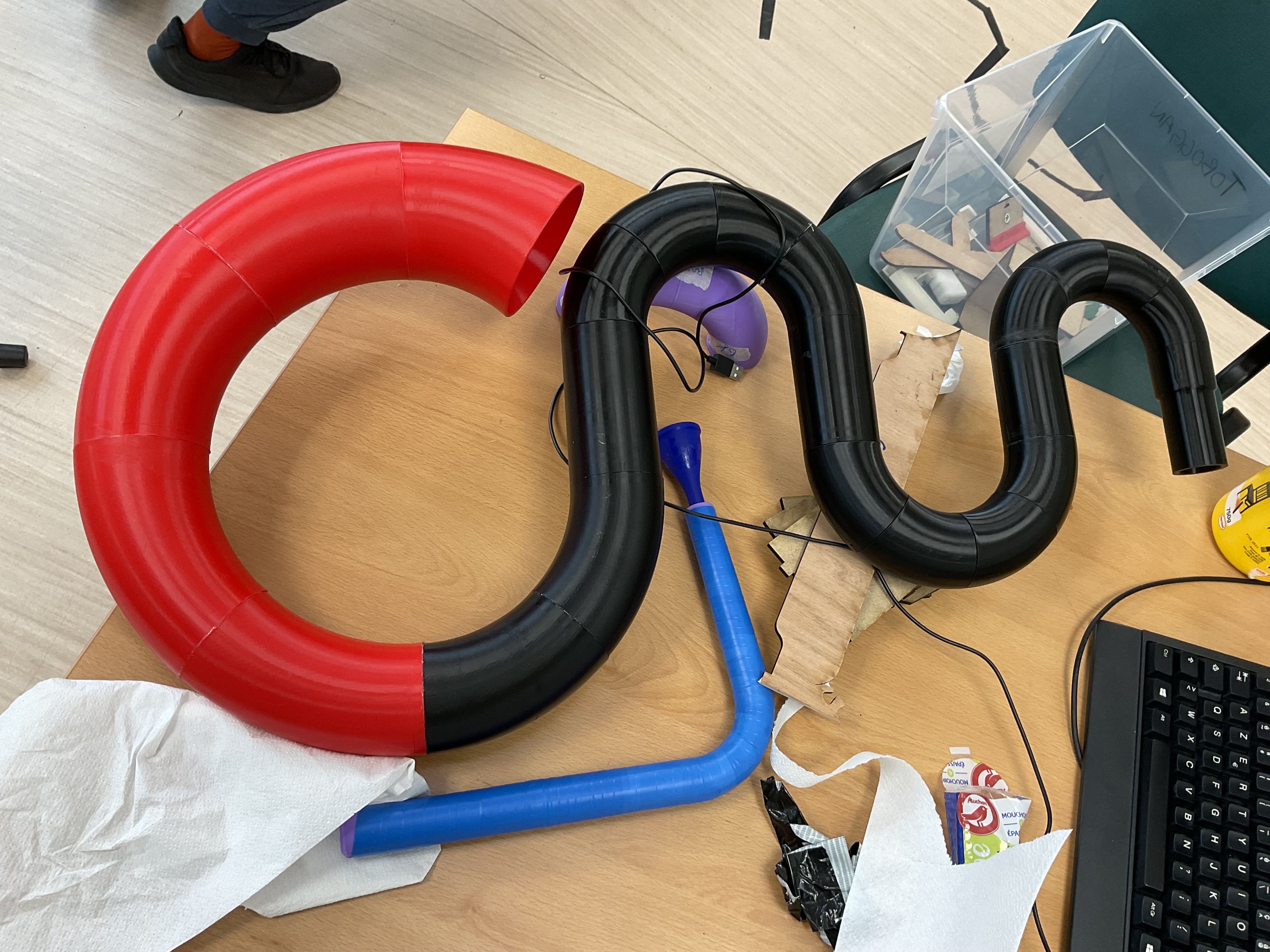

Puis nous avions assemblé tous les pièces entre elle , il faut en moyenne 48h pour l’impression de tous les pièces sur la bambu lab en PET-G et il faut une bobine entière plus un quart d’un autre rouleau de fil
https://projets.cohabit.fr/redmine/projects/accueil/wiki/Lucas_Boisseau Ce lien est pour la pour présenter ce que Lucas à faire avant que j’arrive .

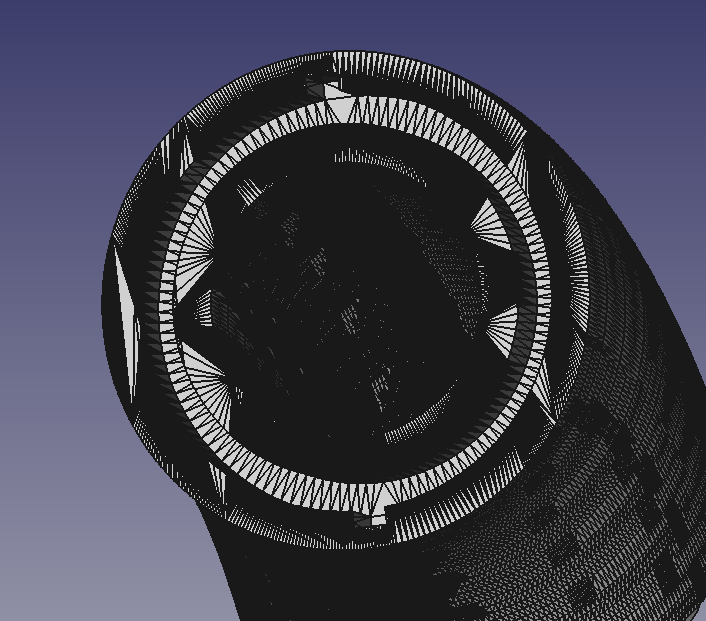

alors oui, on a un solide mais il n'est pas parfait surtout pour le retouché mais c'est fonctionnel pour notre projet
Du coup je suis parti sur un emboîtement mâle femelle avec 2 repères

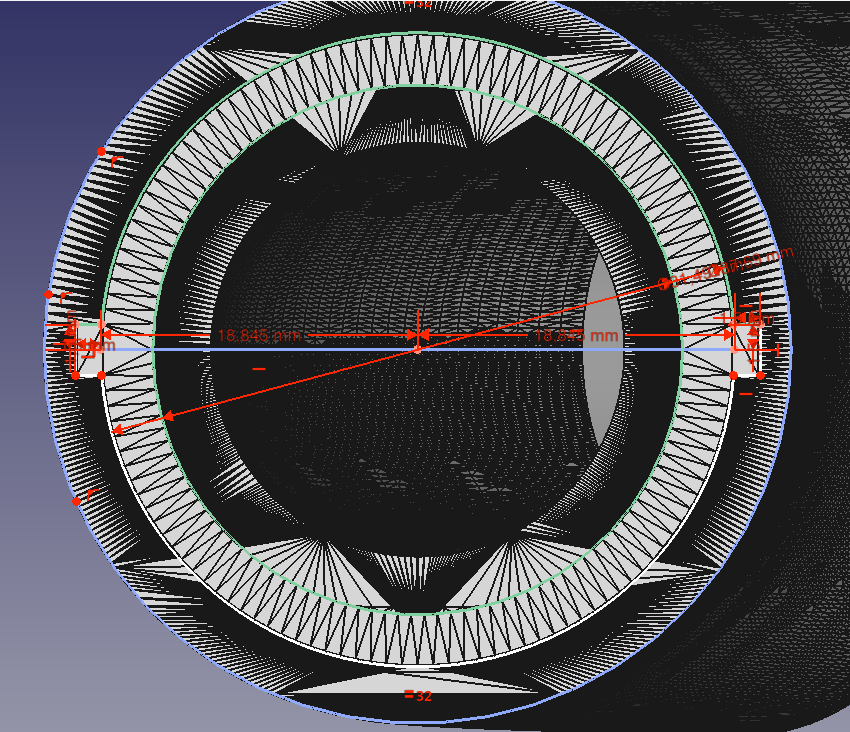

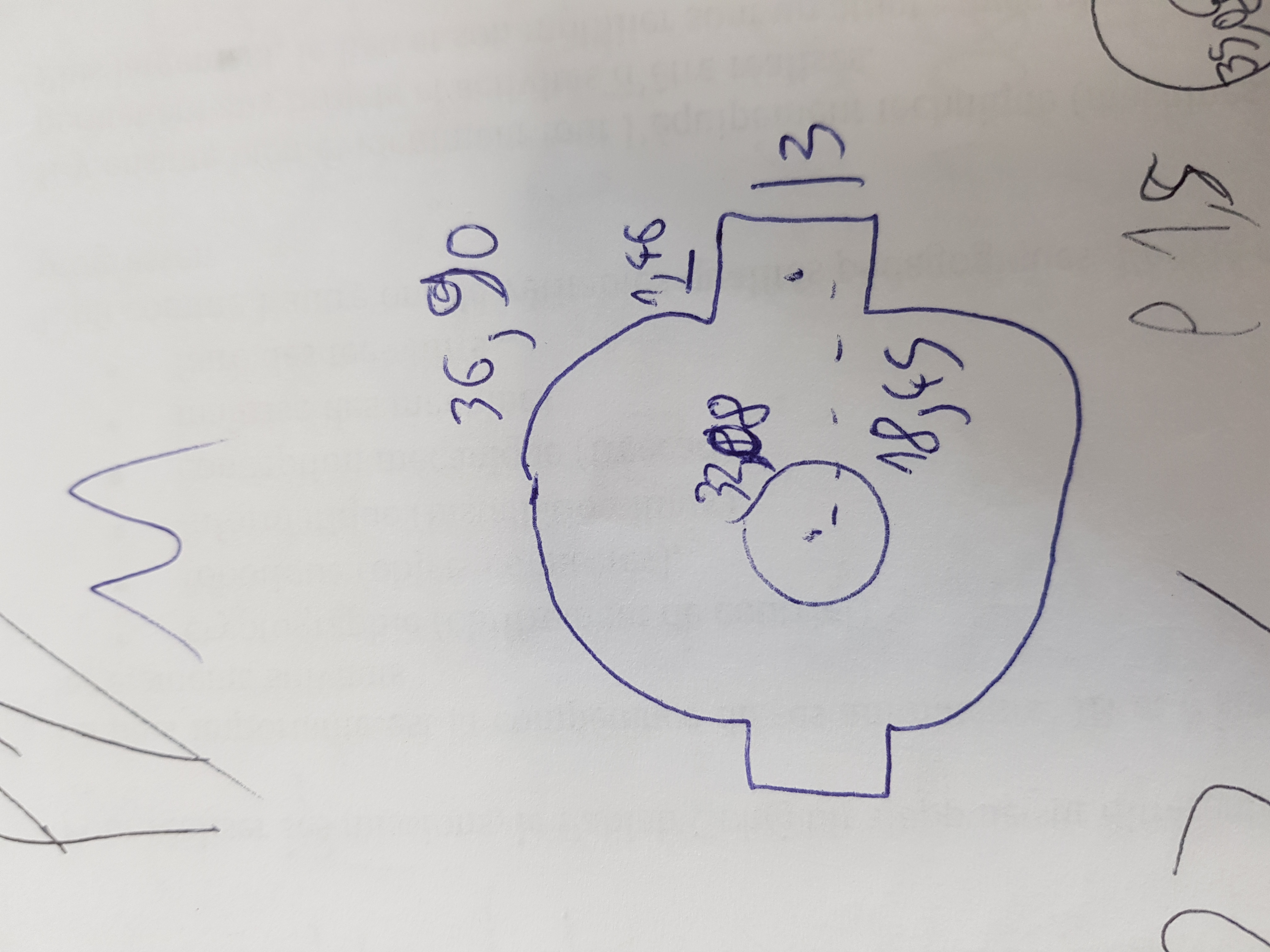

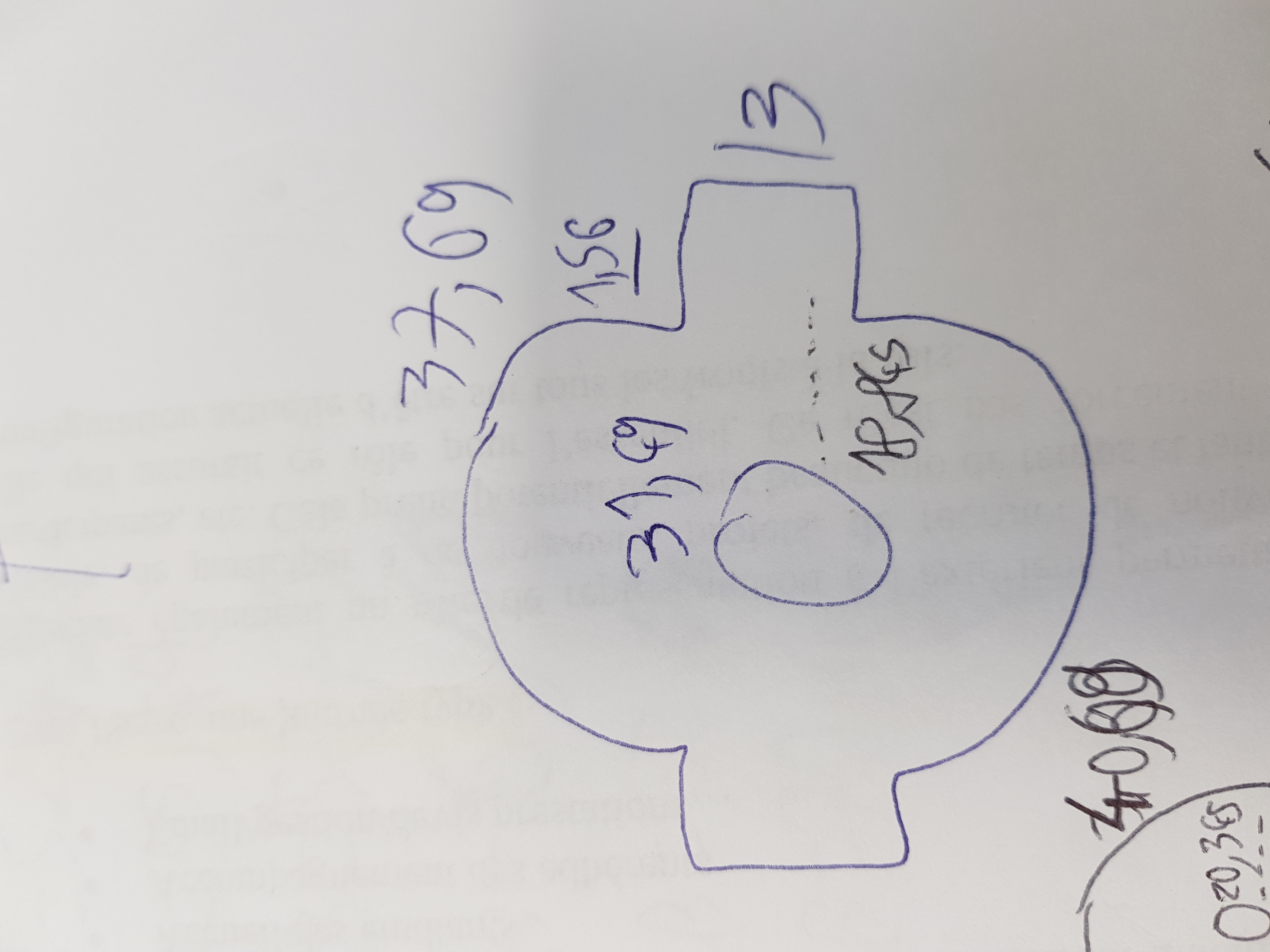

| plan sur papier | plan sur FreeCAD | Rendu FreCAD | Rendu après imprimerie | |
|---|---|---|---|---|
| Male | ! https://projets.cohabit.fr/redmine/attachments/download/11645/planIRLm.jpg ! |
 |
 |
 |
| Femelle | ! https://projets.cohabit.fr/redmine/attachments/download/11644/planIRLf.jpg ! |
! https://projets.cohabit.fr/redmine/attachments/download/11643/planFfree.png ! |
! https://projets.cohabit.fr/redmine/attachments/download/11640/freef.png ! |
! https://projets.cohabit.fr/redmine/attachments/download/11642/F.jpg ! |

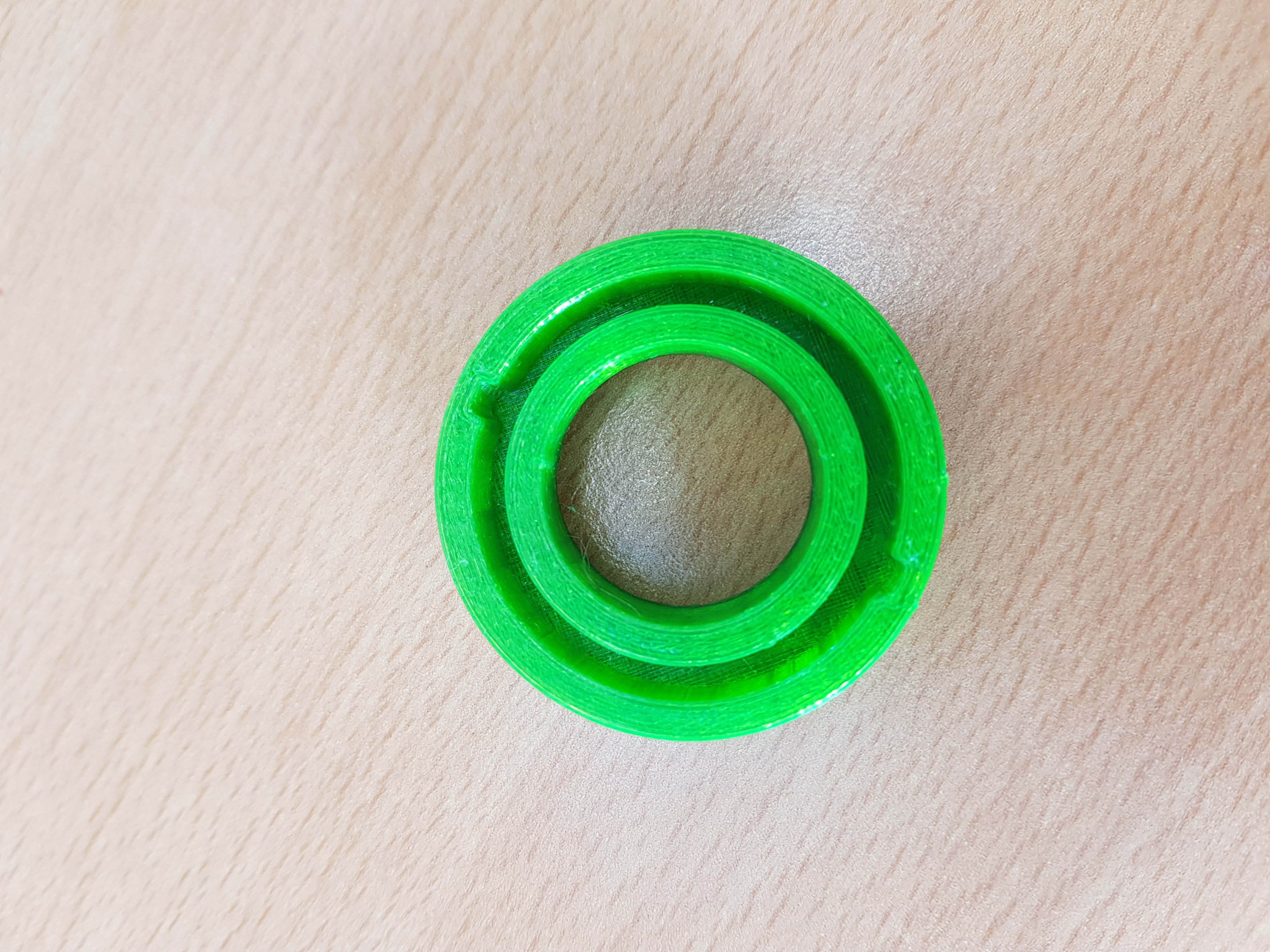

donc depuis ce modèle, j'ai fait plusieurs test avant de trouvé les bonne valeurs
| Test | Observation | Solution |
|---|---|---|
 |
Extrusion du male était trop haute | baissé extrusion de 1 mm |
 |
Emboîtement dur à mettre | écarté de quelle mm de emboîtement femelle |
  |
emboîtement fonctionne bien mais extrusion du mâle est désaxé | le réaxé au centre de la pièce |
 |
emboîtement fonctionnel sans écart |

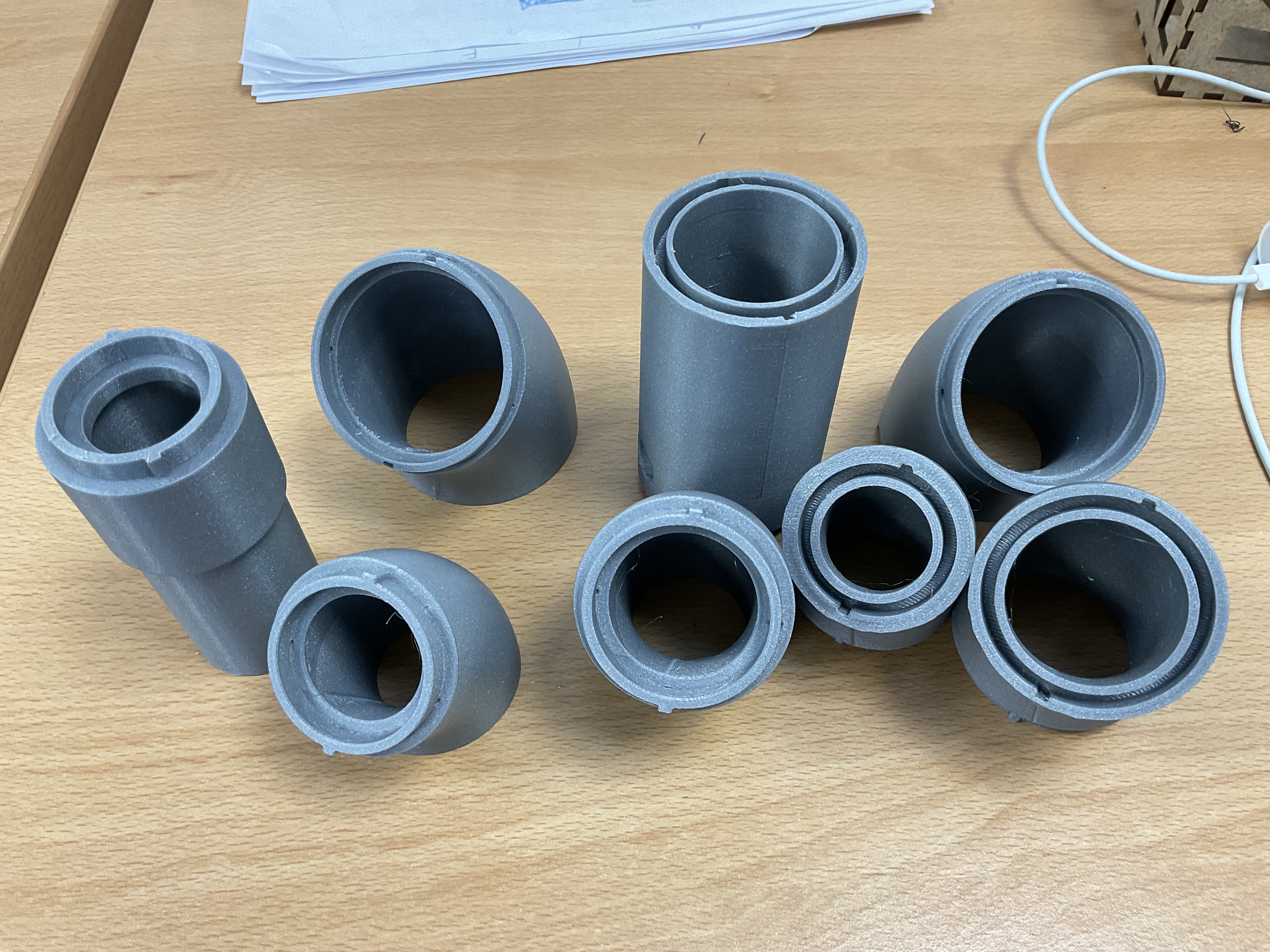

après avoir trouvé les bonnes valeurs pour emboîtement, j'ai imprimé en PET G les 2eme pièces
|_.Pieces imprimé puis assemblé|
| !
!
|
j'ai du coup continué à modifié les pièces en agrandissement le diamètre de emboîtement de 2mm en moyenne pour suivre a
grandissement des pièces du serpent
on a utiliser de la colle à bois au debut sauf que nous avions remarquer que ça ne collait pas bien donc nous avions choisi une colle adapter qui est ciano acrylate.

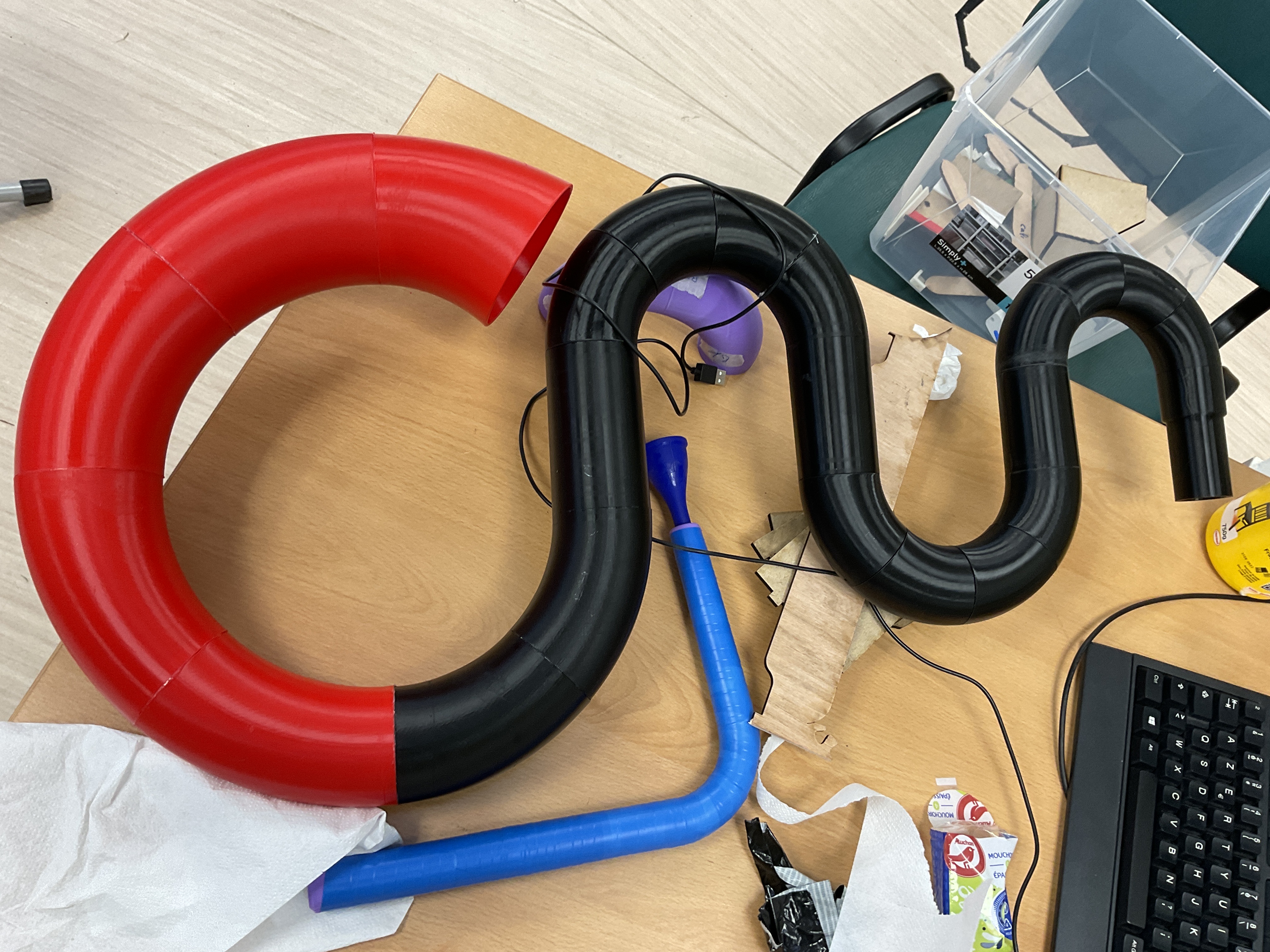

Du coup j’ai imprimé les pièces 1/2 pour intervalle de couleur sur le serpent , c'est juste pour une question d'estétique et non la pratique et à l'usage.
