Présentation du Projet SERPENT :¶

Mission: reproduire le serpent le plus avancé en complétant le tutoriel en anglais et en français.

Voici la dernière version du serpent pour l'instant et c'est à partir de là que je vais reprendre le tuto en français et en anglais.
https://projets.cohabit.fr/redmine/projects/serpent-instrument-de-musique/wiki/TLDR_Files_and_last_version_reproduction_tutorial

Présentation¶

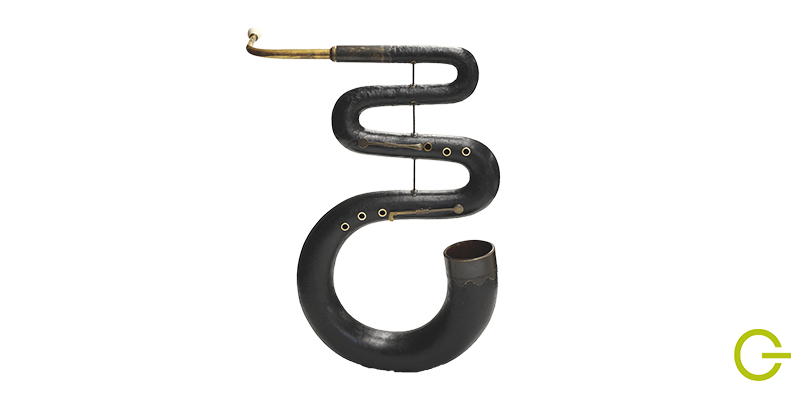

FR : Le serpent est un instrument de musique ancien (~1590). Quand le Fablab a repris le projet du serpent grâce à des chercheurs de l'université d'Oxford qui en ont scanné des originaux et mis en ligne, ils y ont rapporté certaines modifications techniques comme des embronchements permettant un meilleur accrochage, le déplacement du tranchage au niveau des trous a rendu le serpent plus optimal et le matériau utilisé est le PLA MATTE 15% au lieu du PETG 20% pour une raison de sonorité.

EN : The snake is an ancient musical instrument (~1590). When the Fablab took over the snake project thanks to researchers from the University of Oxford who scanned originals and put online, they reported some technical changes such as embronchements allowing a better hanging, the displacement of the slicing at the holes made the snake more optimal and the material used is PLA MATTE 15% instead of PETG 20% for a reason of sound.

Conception¶

FR : Dans le cadre du projet visant à expliquer les étapes de construction du serpent avec une imprimante 3D, la structure porte une importance vitale.

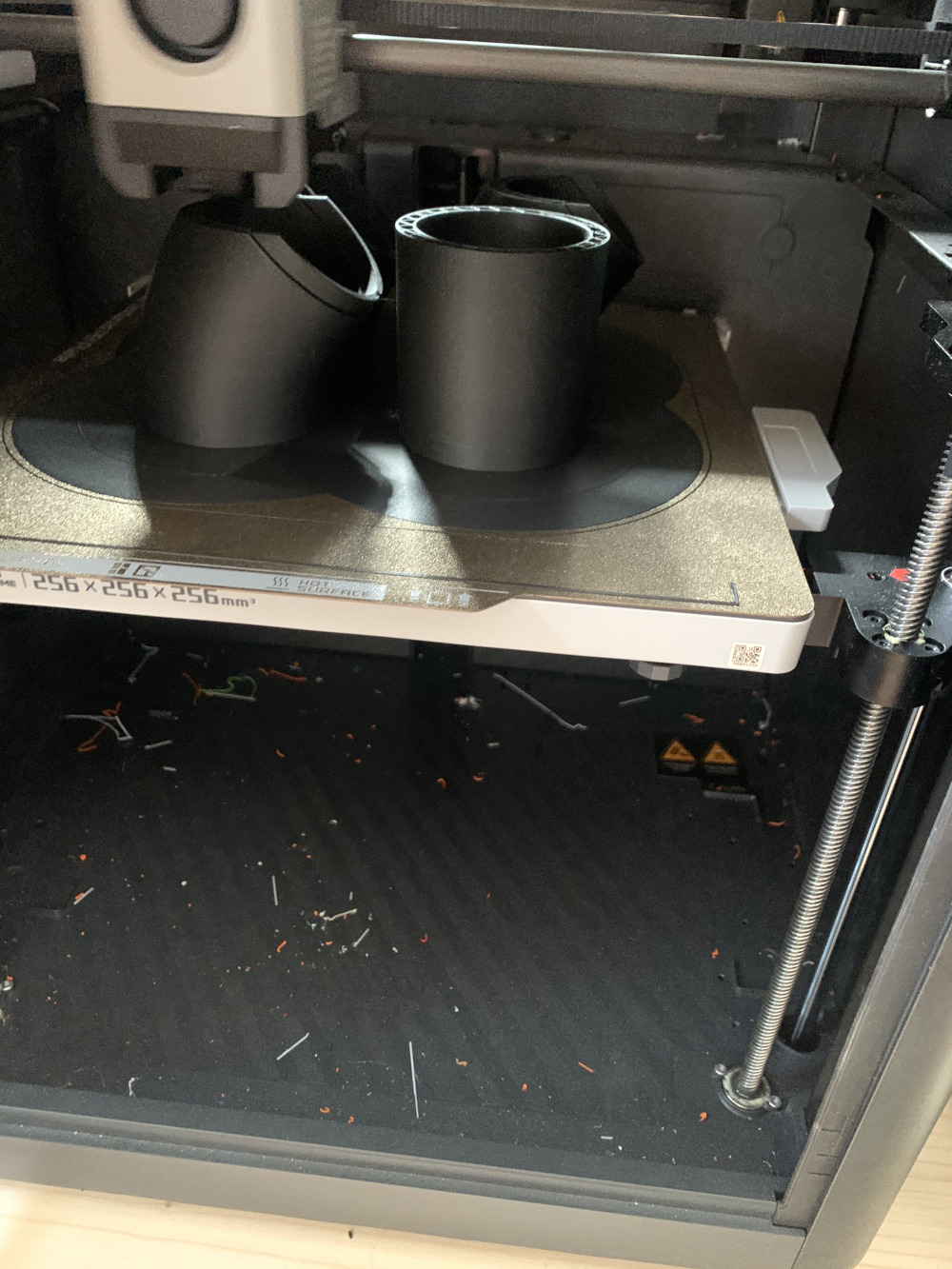

- Le serpent sera divisé en plusieurs sections distinctes, chacune représentant une unité imprimable en 3D. Cette modularité permet une plus grande facilité dans le processus d'impression. (il est impossible d'imprimer le serpent en entier même avec tous les plans sachant qu'une section prend déjà en moyenne +5h à être imprimer)

EN : As part of the project to explain the stages of snake construction with a 3D printer, the structure is of vital importance.

- The snake will be divided into several separate sections, each representing a 3D printable unit. This modularity allows a greater ease in the printing process. (it is impossible to print the whole snake even with all plans knowing that a section already takes on average +5h to be printed)

Histoire et contexte¶

FR : Le serpent est un instrument de musique à vent de la famille des cuivres, apparu au XVIIe siècle en Europe, principalement en France. Utilisé initialement dans les ensembles militaires et religieux pour soutenir le chant des psaumes, il a décliné en popularité à la fin du XVIIIe siècle au profit d'autres instruments. Cependant, il a connu un regain d'intérêt au XXe siècle pour son caractère historique et sa sonorité unique. Aujourd'hui, il est parfois utilisé dans des ensembles de musique ancienne ou des reconstitutions historiques.

EN : The snake is a wind musical instrument of the brass family, appeared in the seventeenth century in Europe, mainly in France. Originally used in military and religious ensembles to support the singing of psalms, it declined in popularity in the late eighteenth century in favor of other instruments. However, it experienced a revival of interest in the twentieth century for its historical character and unique sound. Today, it is sometimes used in early music ensembles or historical reenactments.

Présentation des pièces et assemblage¶

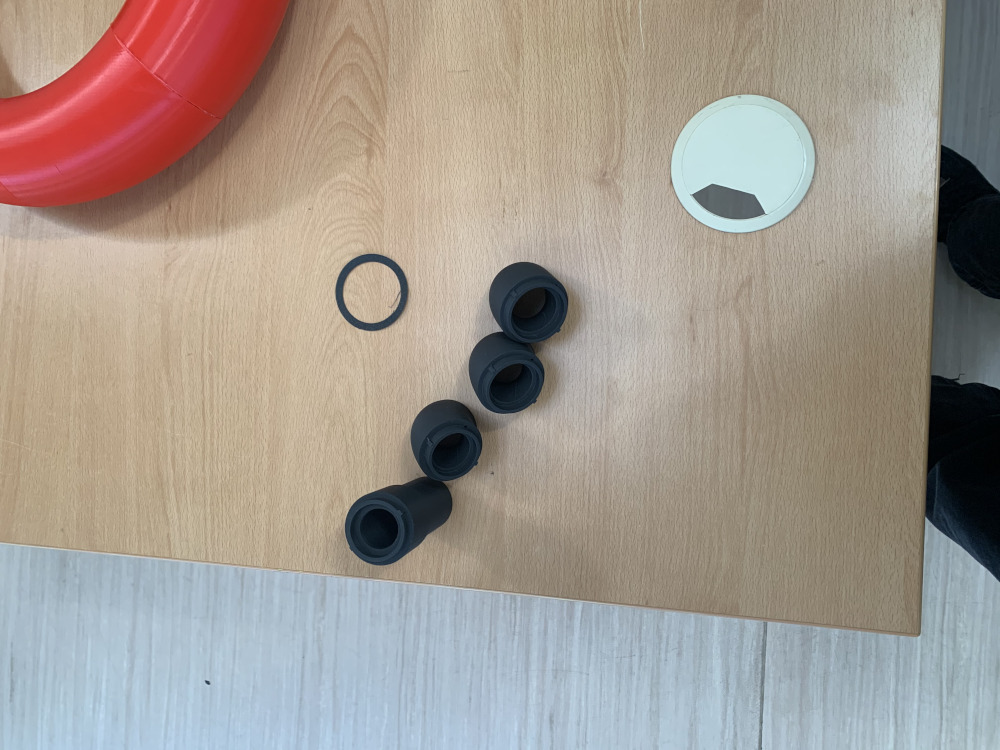

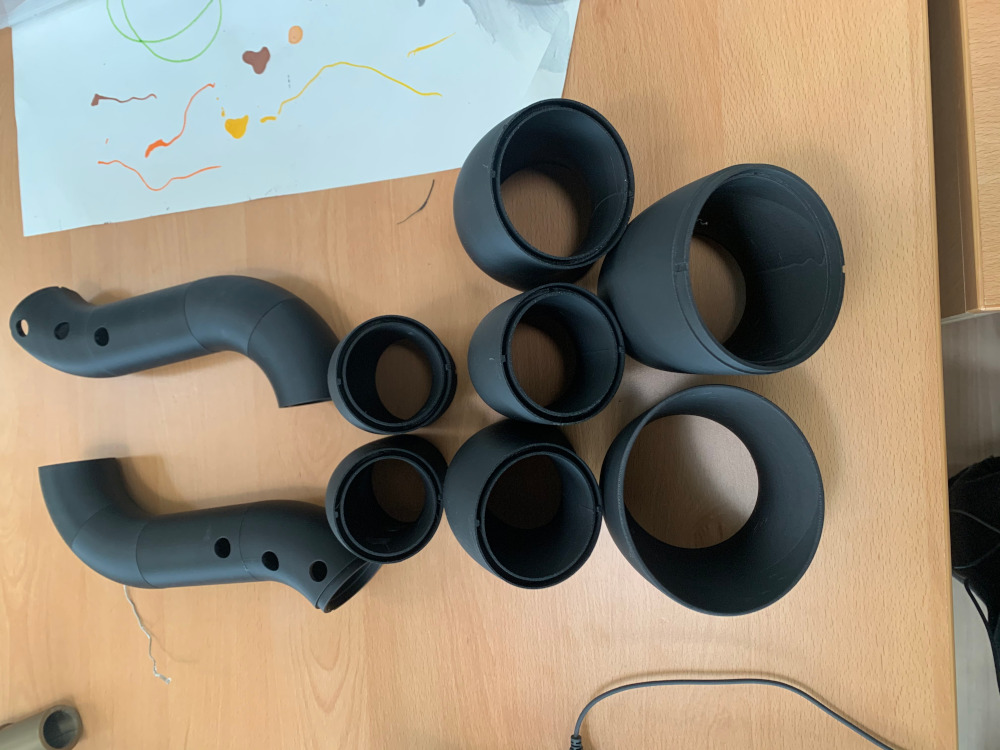

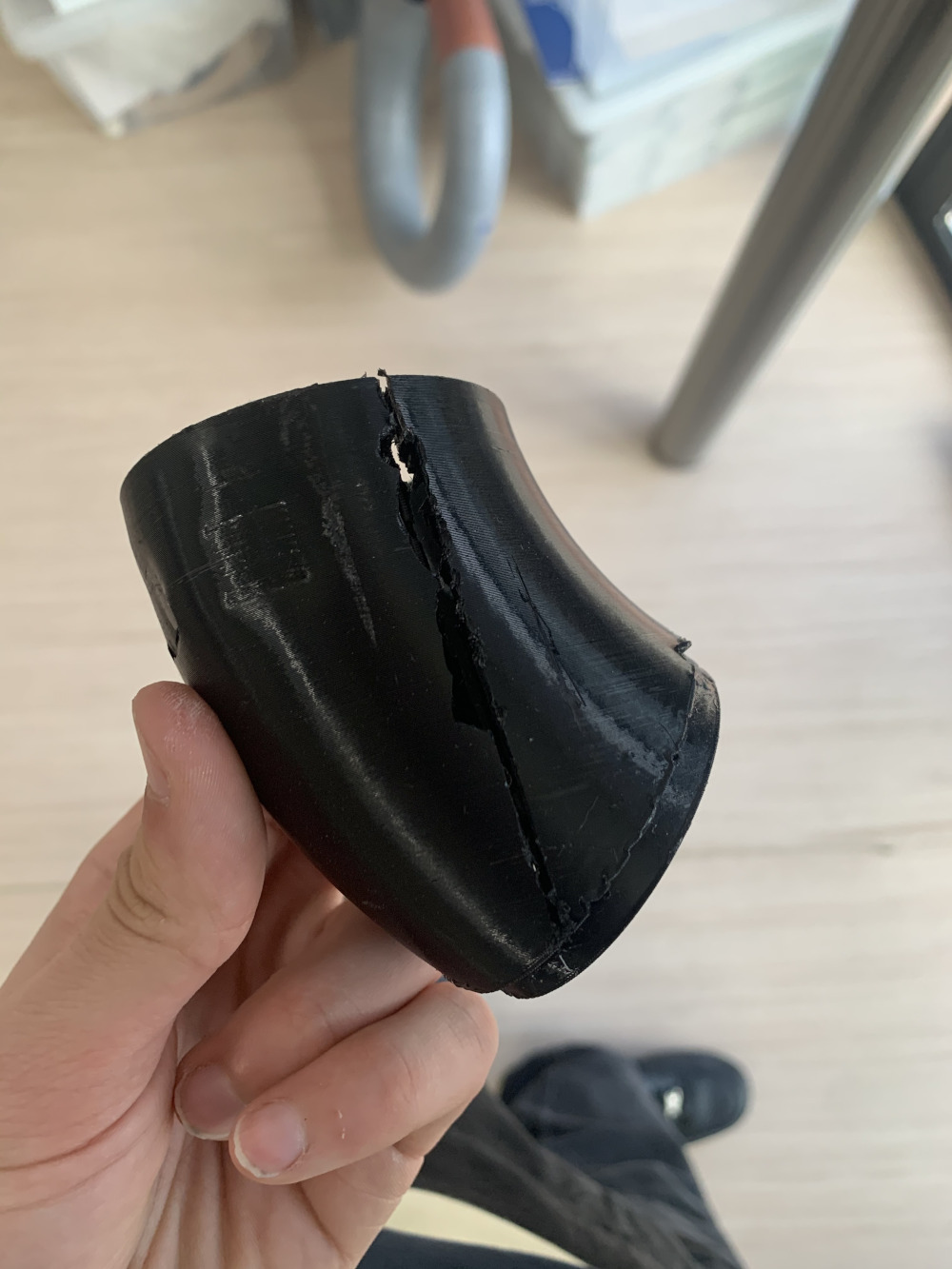

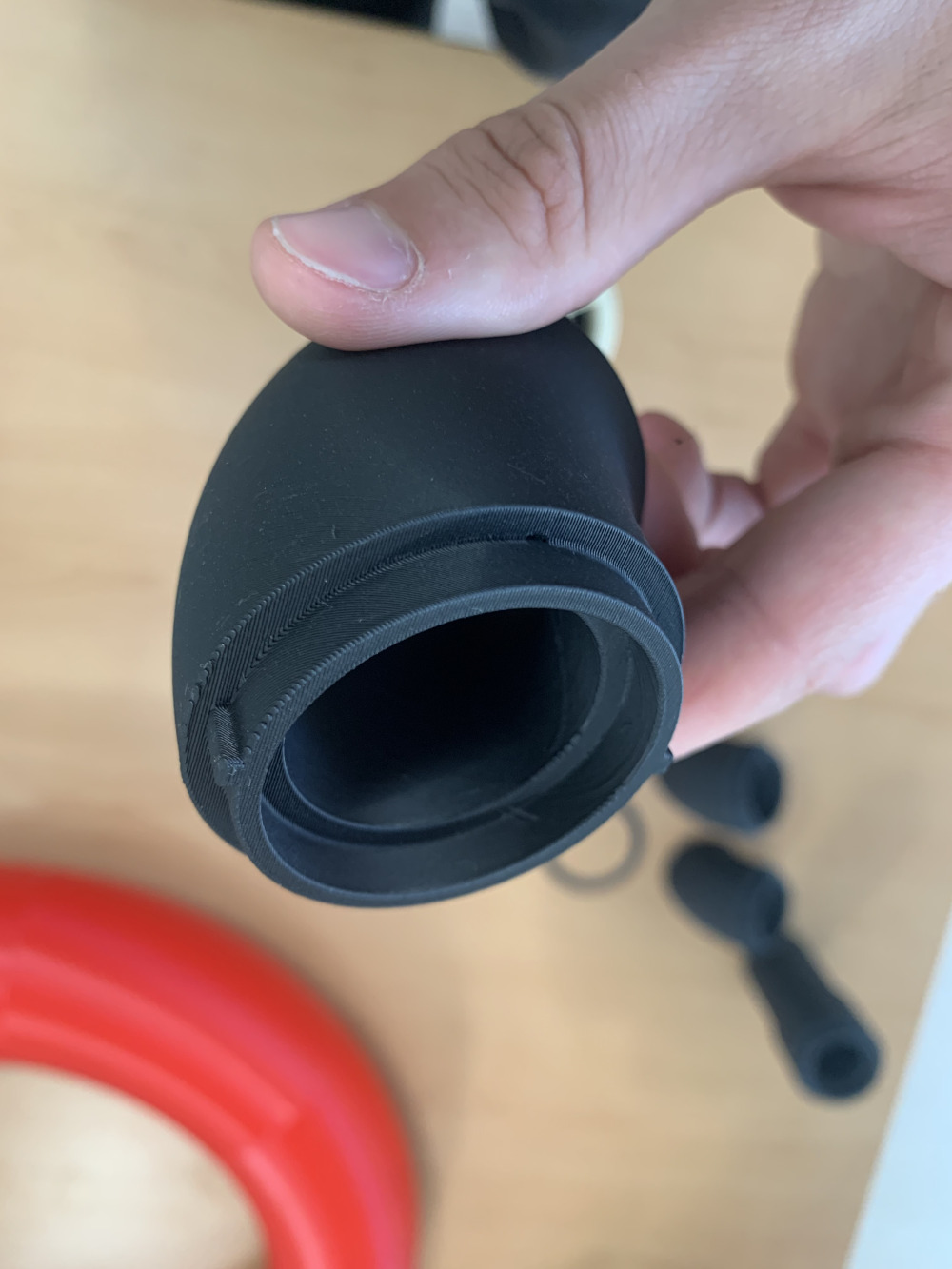

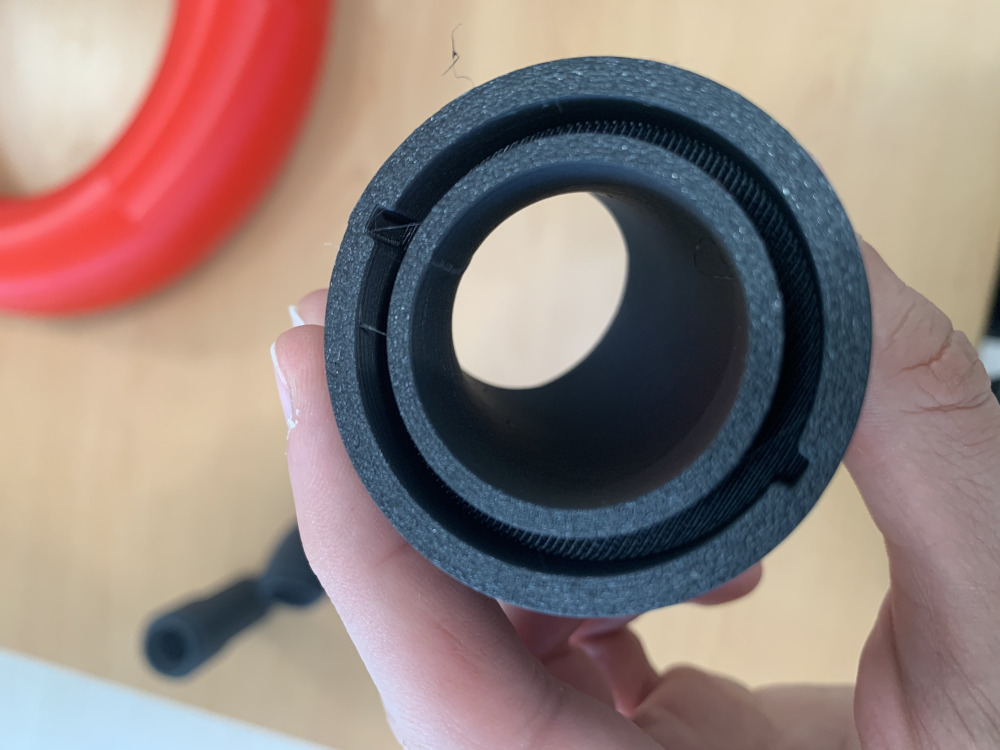

Pour la construction du serpent on a besoin d'imprimer et d'assembler 23 pièces scannées au préalable. Le Fablab a décidé d'ajouter des emboîtements mâle femelle avec 2 repères via Freecad, suite à un essai raté d'un serpent directement coupé, qui a été assemblé légèrement tordu. Les emboîtements servent donc de repère et facilite l'assemblage. Une fois les modifications finis sous format FCStd. On les as reportées sur le logiciel OrcaSlicer.

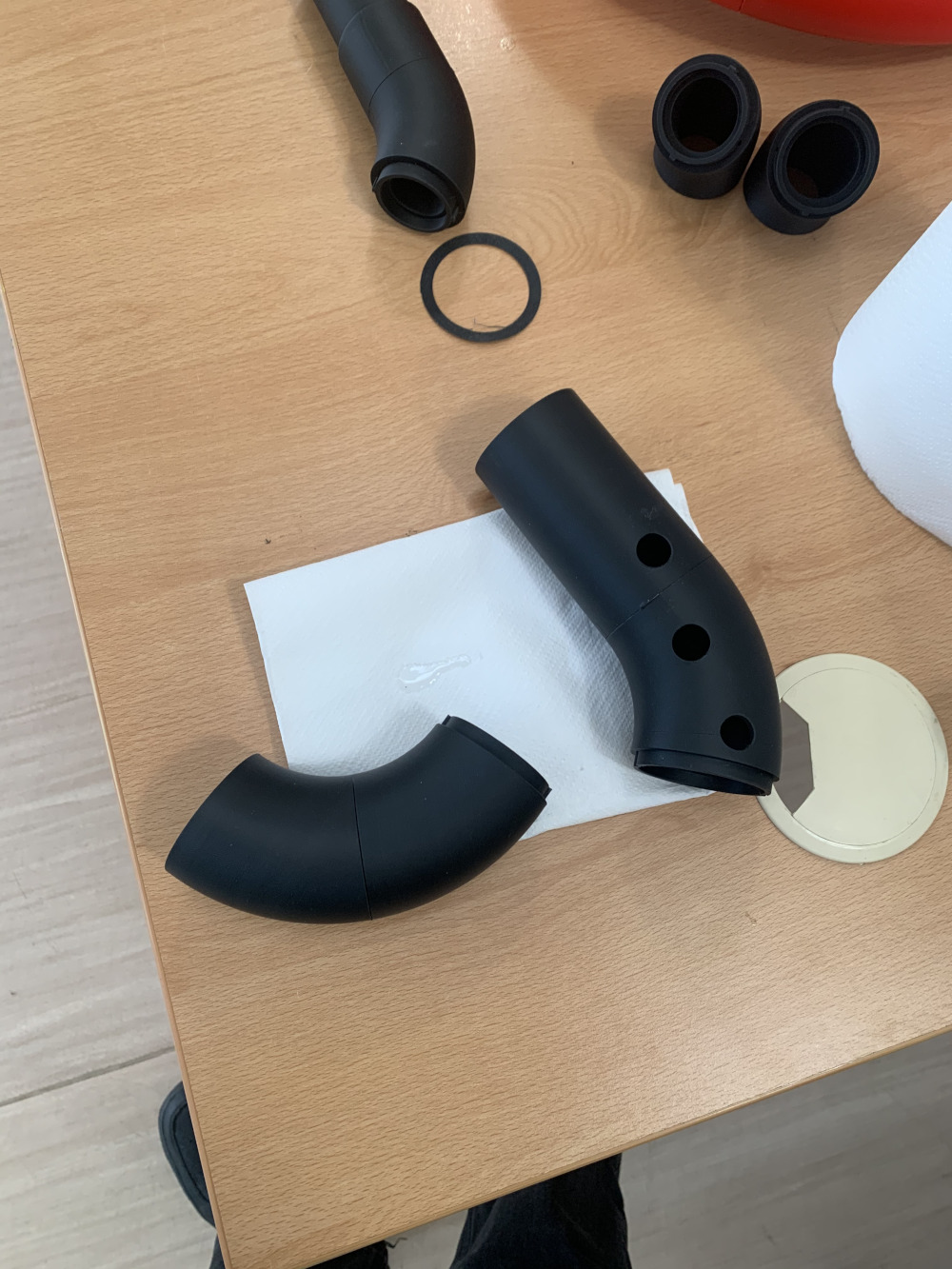

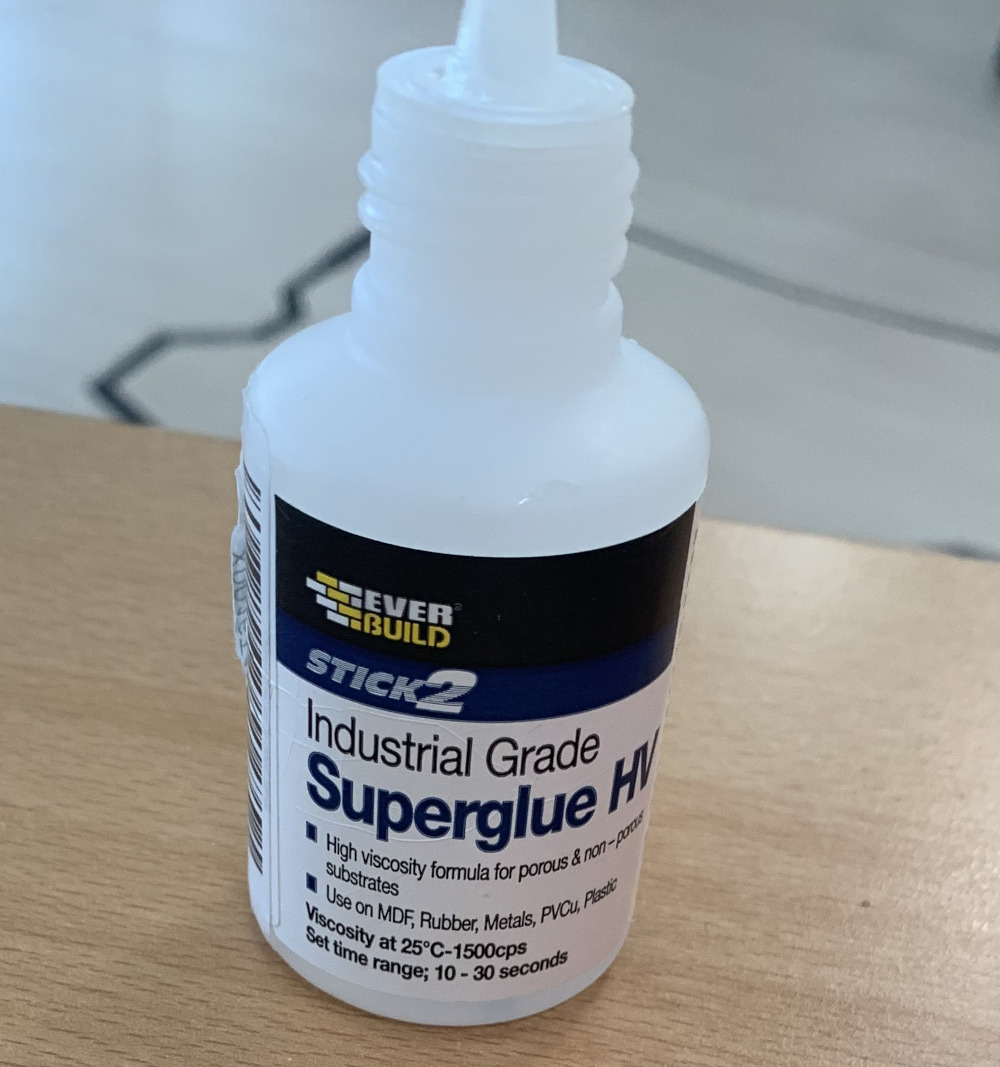

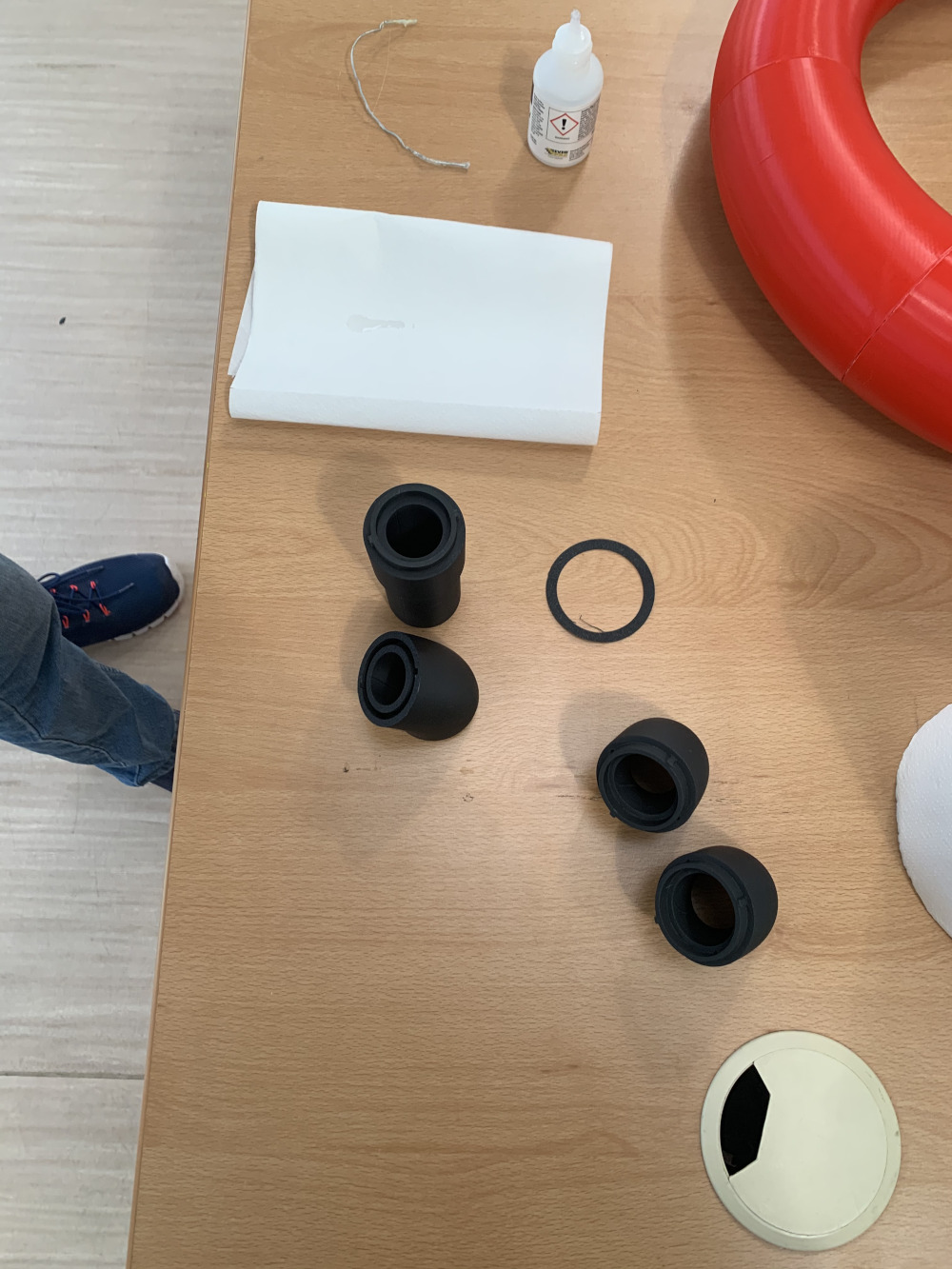

Une fois les pièces imprimées, il faut se munir d'une colle "Superglue" et en appliquer sur la partie femelle de la première pièce et l'assembler avec la partie mâle de la deuxième pièce, ainsi de suite du plus petit au plus grand jusqu'au résultat final. Il y a plusieurs précautions à prendre dans l'assemblage notamment au niveau de la sécurité, la colle forte peut être un danger si les cheveux ou la peau est touchée. Il faut s'assurer que l'assemblage soit du bon sens et s'assurer que les écrous soit du même coté. Le matériel utilisé est du PETG 15% sonne mieux d'après un musicien du conservatoire.

Once the parts are printed, it is necessary to have a glue "Superglue" and apply it on the female part of the first part and assemble it with the male part of the second part, so from the smallest to the largest until the final result. There are several precautions to take in the assembly including safety, strong glue can be a danger if the hair or skin is touched. Make sure that the assembly is common sense and that the nuts are on the same side. The material used is PETG 15% sounds better according to a musician of the conservatory.

Étapes de la construction¶

Etape	Nom	Taille	OrcasSlicer	Illustration
1		ù	ù	ù
2	ù	ù	ù	ù
3	ù	ù	ù
4	ù	ù	ù
5	ù	ù		ù
6	ù	ù	ù
7	ù	ù	ù	ù
8	ù	ù	ù	ù
9	ù	ù	ù
10	ù	ù	ù
11	ù	ù		ù
12	ù	ù	ù	ù
13	ù	ù	ù	ù
14	ù	ù	ù	ù
15	ù	ù	ù
16	ù	ù	ù
17	ù	ù		ù
18	ù	ù	ù
19	ù	ù	ù	ù
20	ù	ù	ù	ù
21	ù	ù	ù	v	22	ù	ù	ù
23	ù	ù		ù
