Jonathan Savry¶

Premier jour: projet de création d'un support de casque audio mural (avec Nathan Savoie):¶

Le projet est réalise sur FreeCAD. Le support de casque est en deux parties, une première fixée au mur grâce à des vis passant par des trous et une deuxième soutenant le casque.
Ces deux parties doivent être liées entre elles pour former une seule et même pièce (le support de casque audio).

Les dimensions du support¶

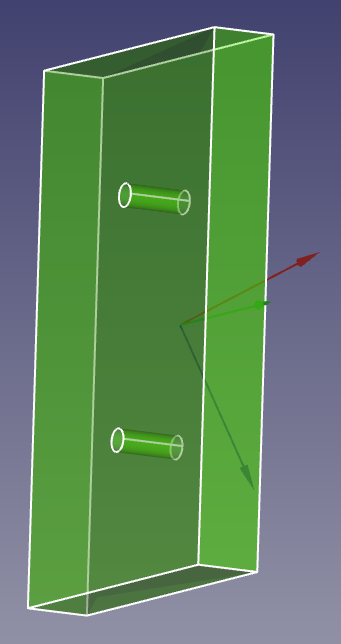

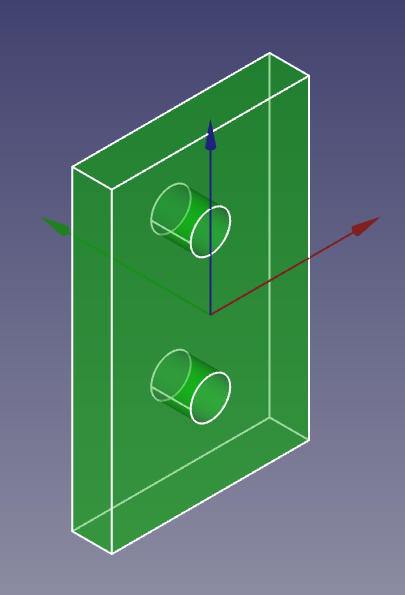

Partie fixée au mur:
¶

• longueur: 80mm
• largeur: 50mm
• épaisseur: 10mm
• rayon des deux trous: 1,75mm

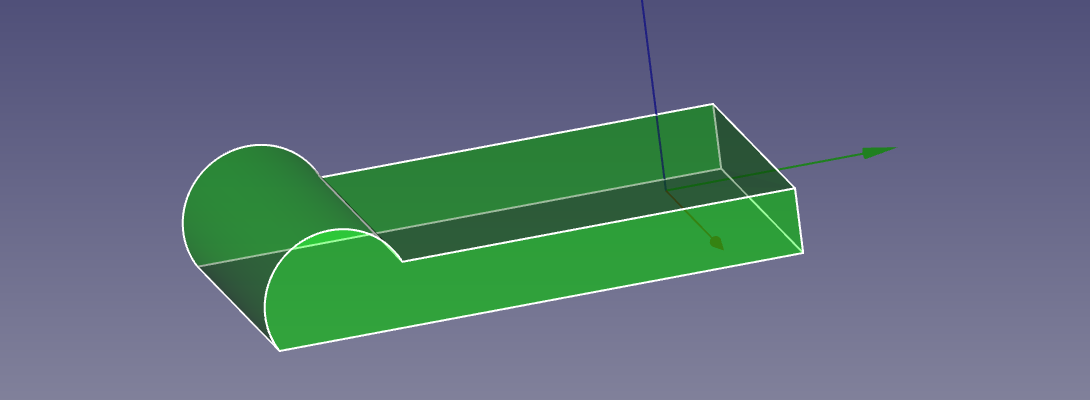

Partie soutenant le casque:
¶

• longueur: 80mm
• largueur: 50mm
• épaisseur: 10mm
• rayon de l'arc de cercle situé au bout de la pièce: 11,2mm

Deuxième jour: Suite du projet:¶

On a finalement décidé de créer le support en une seule pièce, avec
les même dimensions.

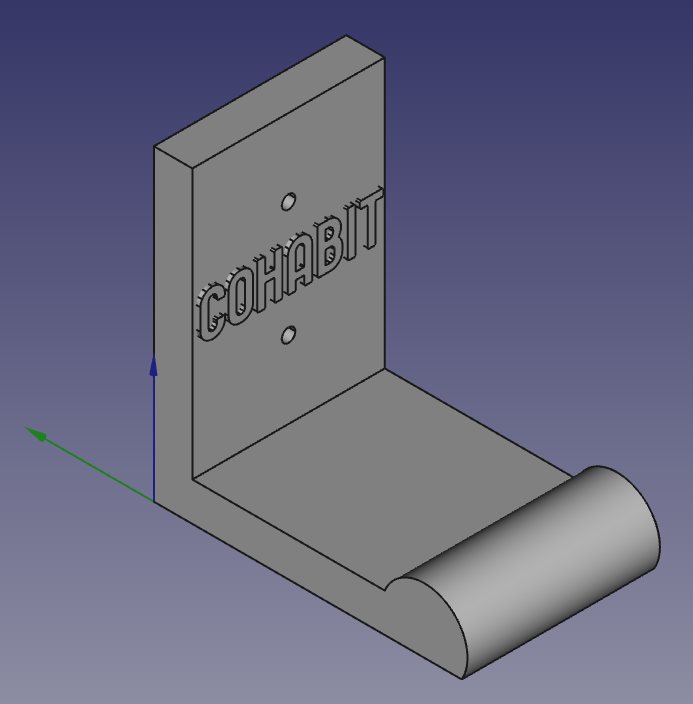

Puis nous avons crée une écriture sur la partie supérieur du support

création de l'écriture "COHABIT" sur le support:
¶

Nous avons utilisé un tutoriel pour cette écriture:
https://www.youtube.com/watch?v=rJHRWYisSPs

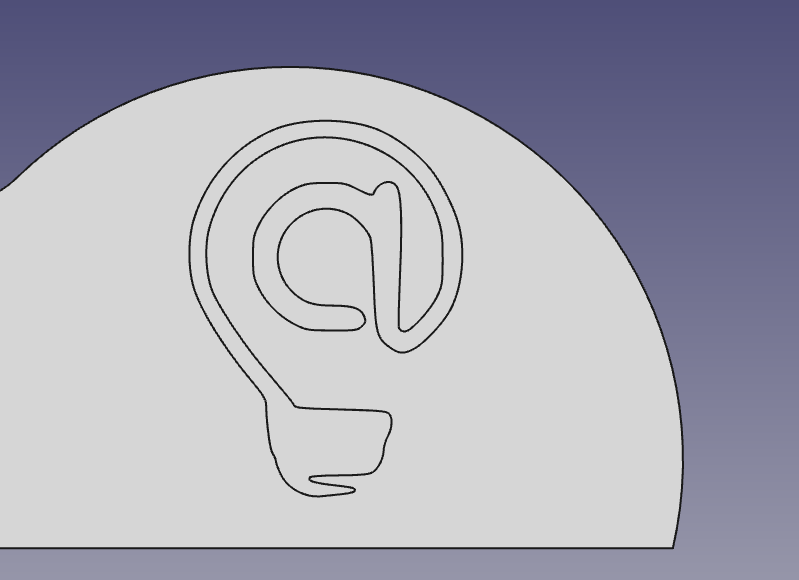

Implantation du logo du Fablab vectorisé
¶

Nous avons réussi grâce à une vidéo:
https://www.youtube.com/watch?v=M2WT2h6fY48

Troisième jour: suite du projet¶

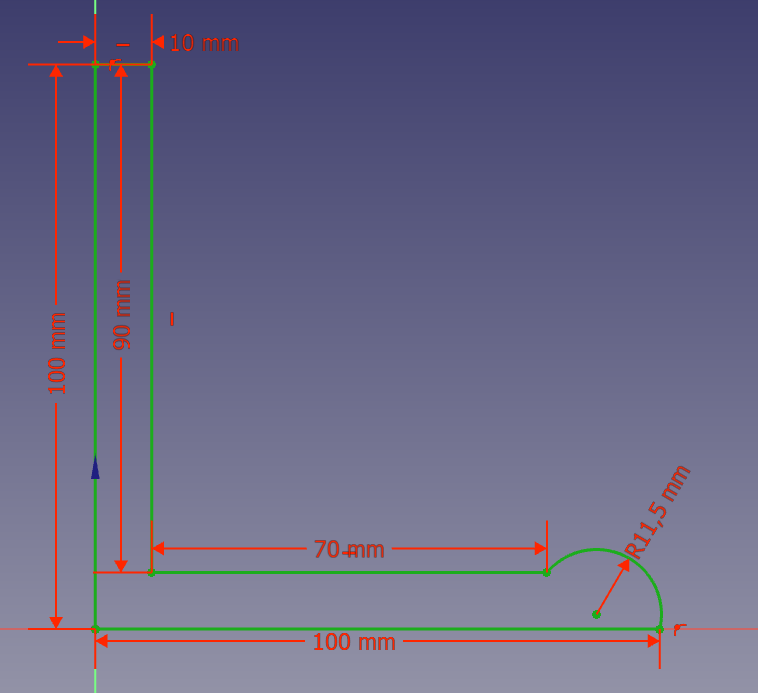

Nous avons constaté que les dimensions de notre support de casque audio étaient trop petites ce qui le rendait presque inutilisable.
Nous les avons donc modifiées en les agrandissants:

Nous avons ajouté des congés pour créer des arrondis.

fichier de construction : porte_casque-Version_finale.FCStd

Importation sur Cura¶

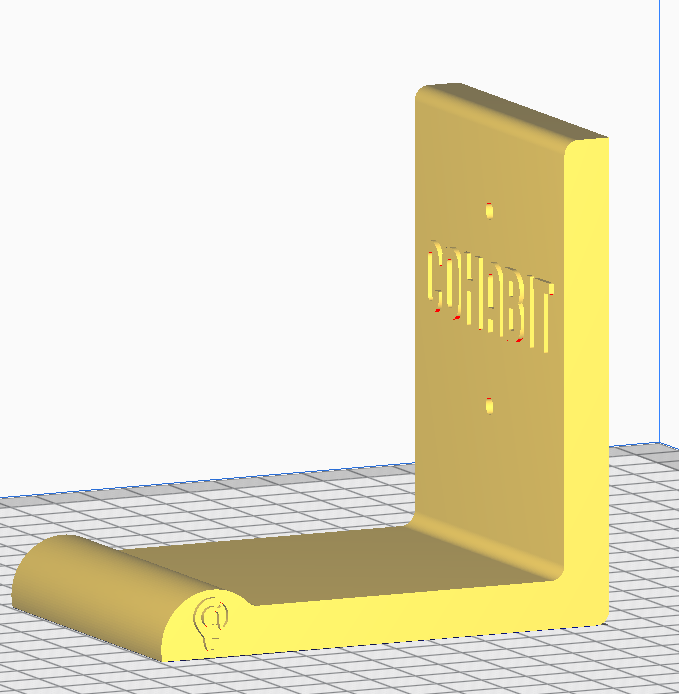

On a importé le projet FreeCAD vers Cura

L'impression dure 5 heures 24min avec un remplissage de 10% pour une longueur de fil de 15 mètres 29. Le type de plastique utilisé est du PLA.¶

premier jour d'un nouveau projet : La création d'une pièce qui dirige le fil d'une machine à coudre dans celle ci¶

Le modèle de brodeuse : https://projets.cohabit.fr/redmine/projects/documentation-machines/wiki/Brodeuse

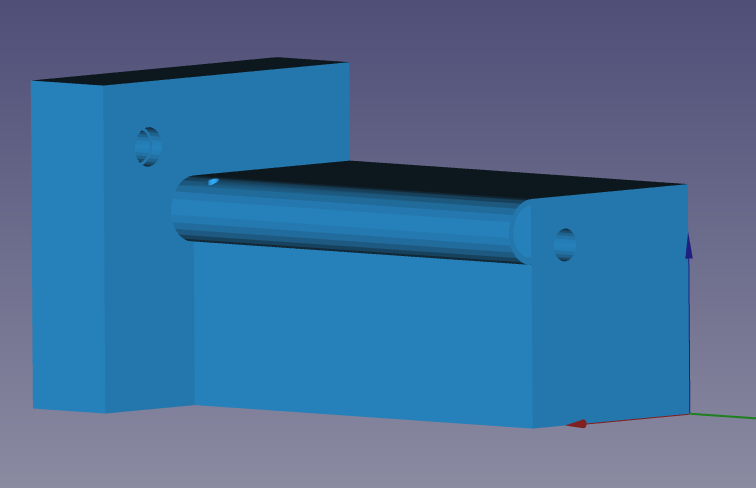

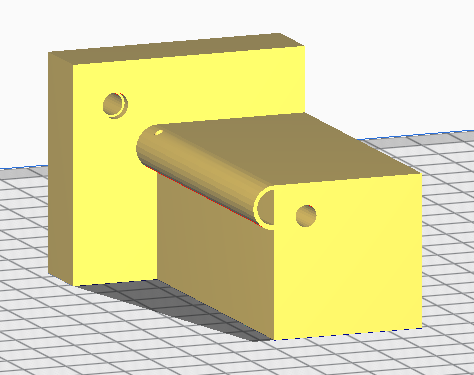

modélisation 3D de la pièce :
¶

ensuite on l'a mise sur cura et nous avons lancé l'impression. Elle a duré 2h24min avec support pour 38g et environ 13M de fil.

ATTENTION : LA PIèCE NE RENTRE PAS car elle est trop grande et pas de la bonne forme.¶

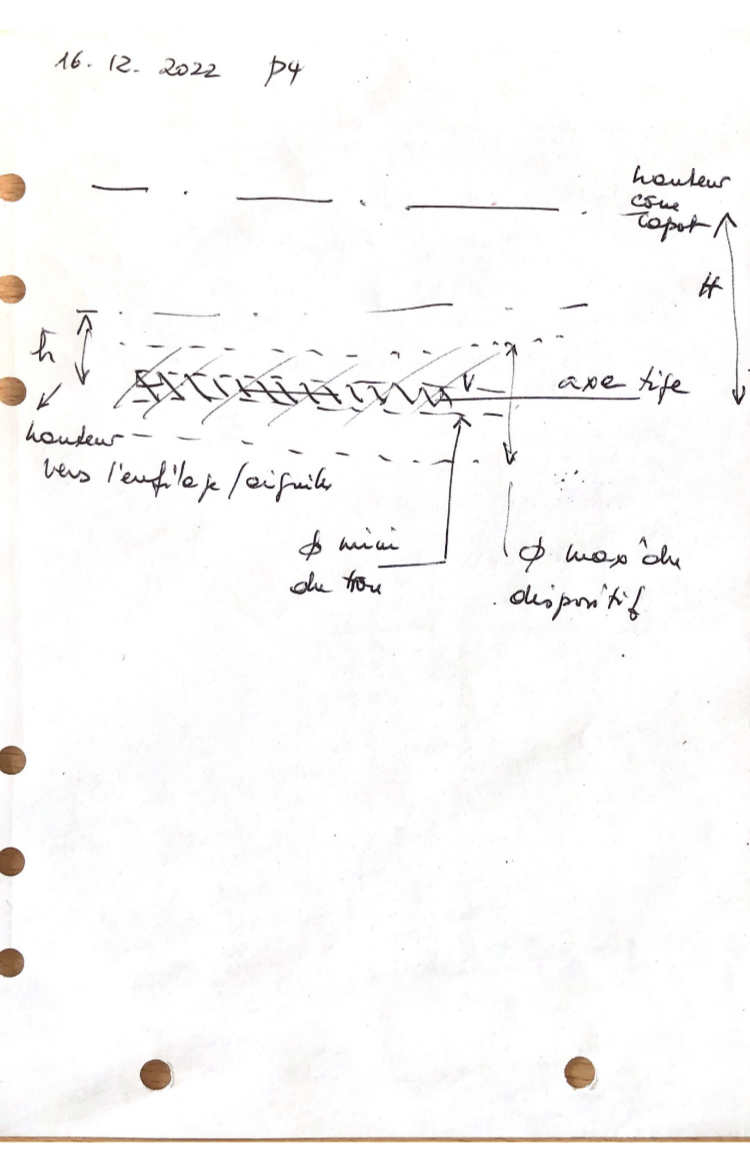

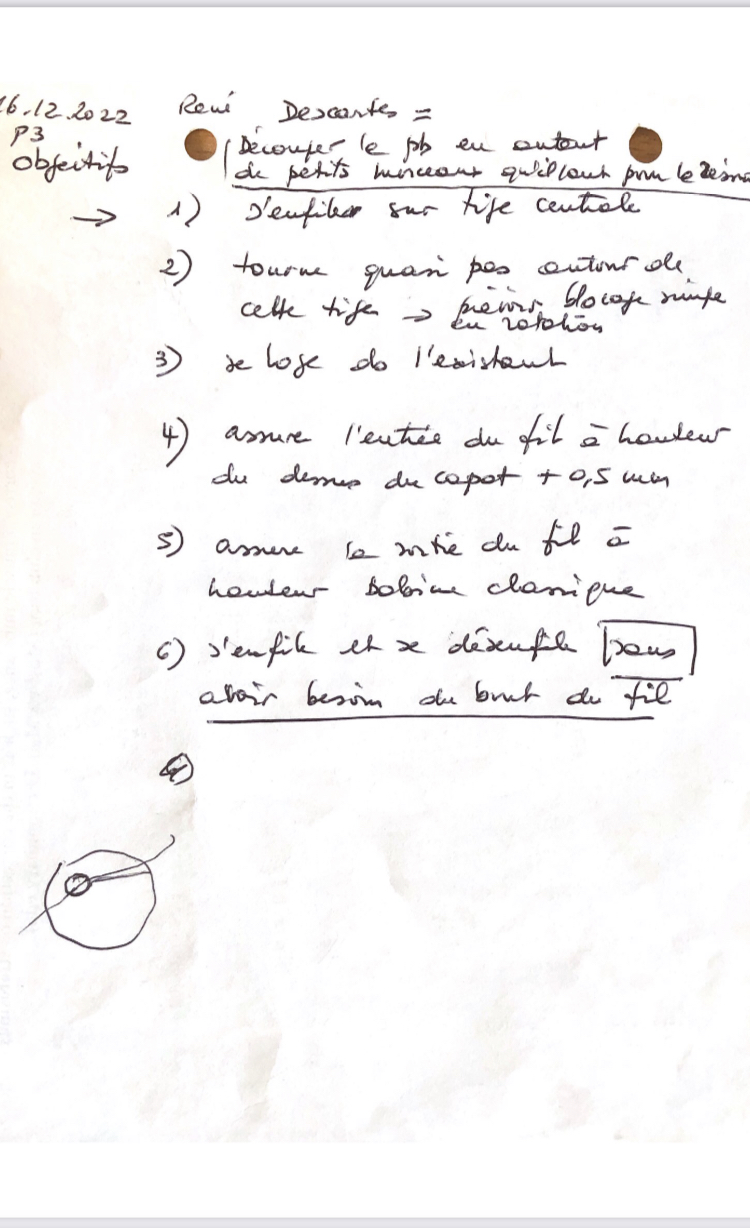

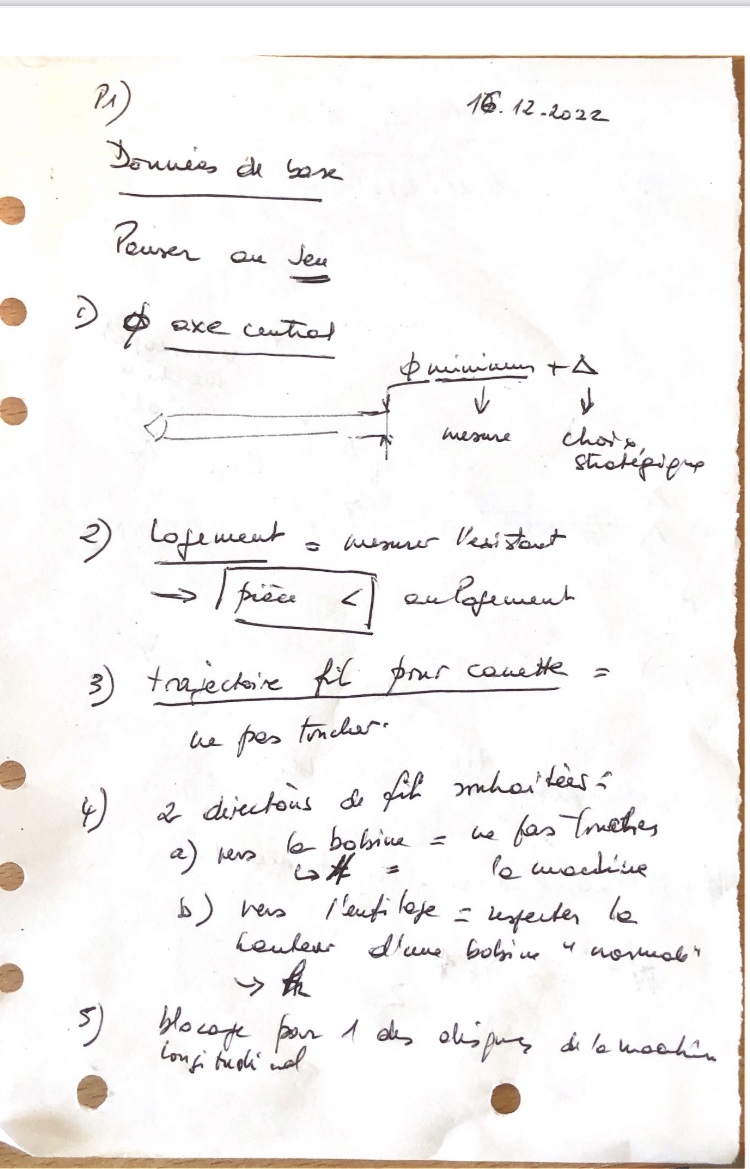

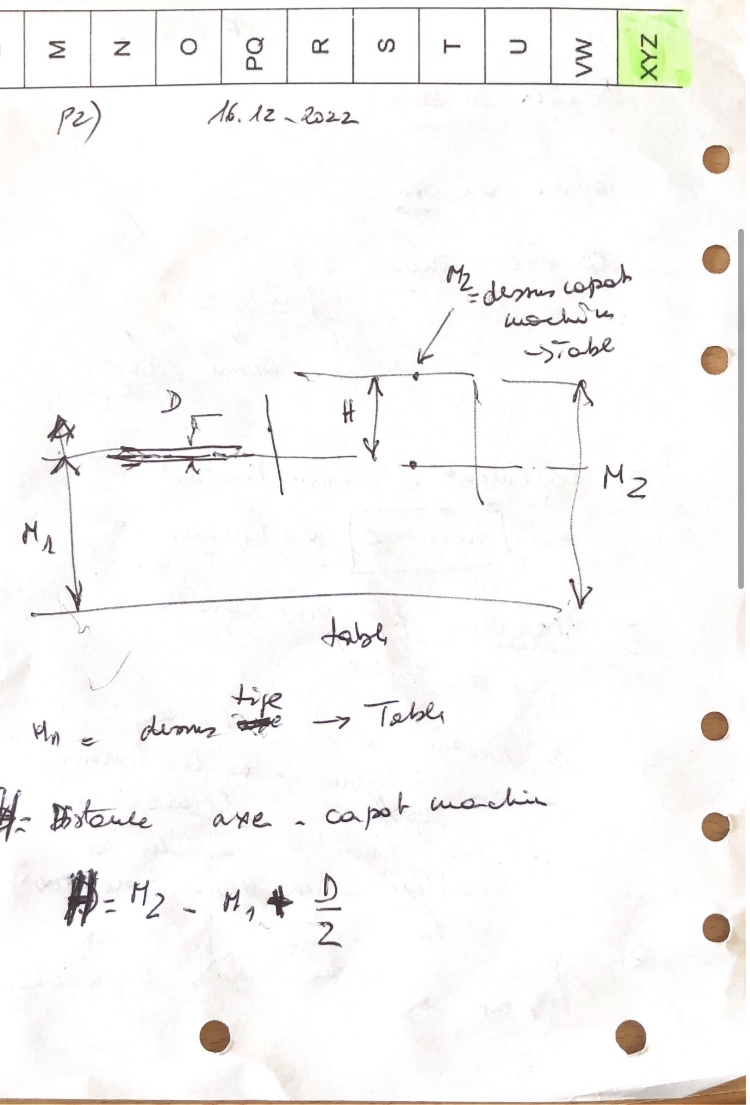

Voici les Notes de Catherine Castel :
