Stage de 3ème au Fablab Coh@bit de l'Université de Bordeaux du 3 au 8 Février.
Fabrication du dé :¶
Lien tuto vidéo FreeCAD :
https://tube.aquilenet.fr/w/7ExxKgjtfVQ6cPhdUtYqRz
https://www.youtube.com/watch?v=o4RvQsKu-b8
(Attention, les tutos sont dans une version de FreeCAD trop ancienne)
Premier jour de stage au fablab Coh@bit¶
Réalisation et impression d'un dé en 3d et grâce à l'application FreeCAD 1.0 qui est un puissant logiciel de modélisation 3d open source.

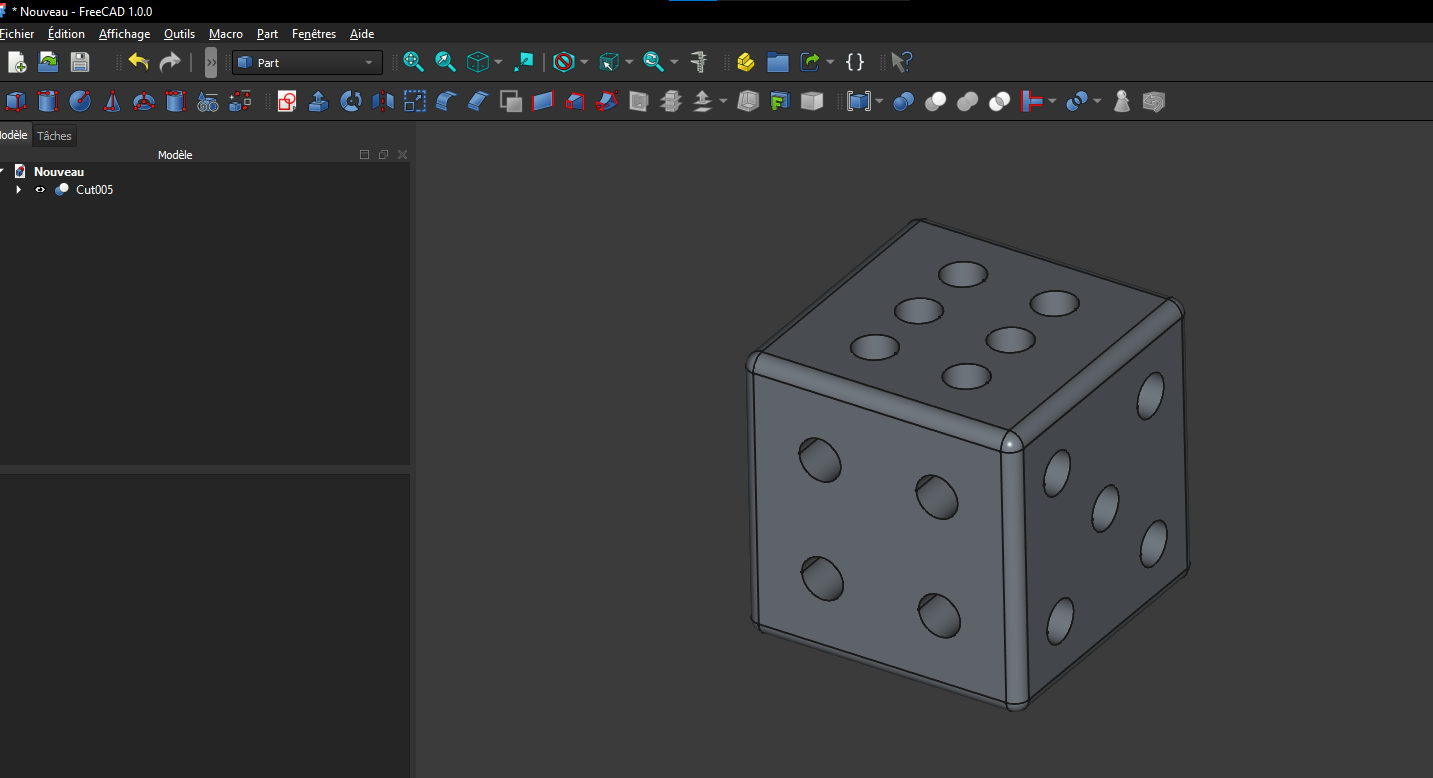

Le fichier "Nouveau" est le modèle final du dé avant sa conversion en fichier stl.
D'abord, j'ai pris un cube simple, j'ai ensuite effectué un congé sur toutes les arêtes du cube.
Enfin j'ai effectué une esquisse sur chacune des faces du cube et j'ai mis un nombre diffèrent de cercle de même taille allant de 1 a 6.
J'ai ensuite transformé mes cercles en cylindres en les extrudant puis fait des trous en faisant une soustraction.
J'ai remarqué que les fichiers stl étaient pris en charge par la visionneuse 3D par défaut de Windows.
Aujourd'hui j'ai appris à modéliser avec FreeCAD et imprimer avec le logiciel OrcaSlicer.
L'impression du cube fut effectué par une imprimante Bamboo Lab P1S et dura 1h14min
Mardi 4 Février 2025¶

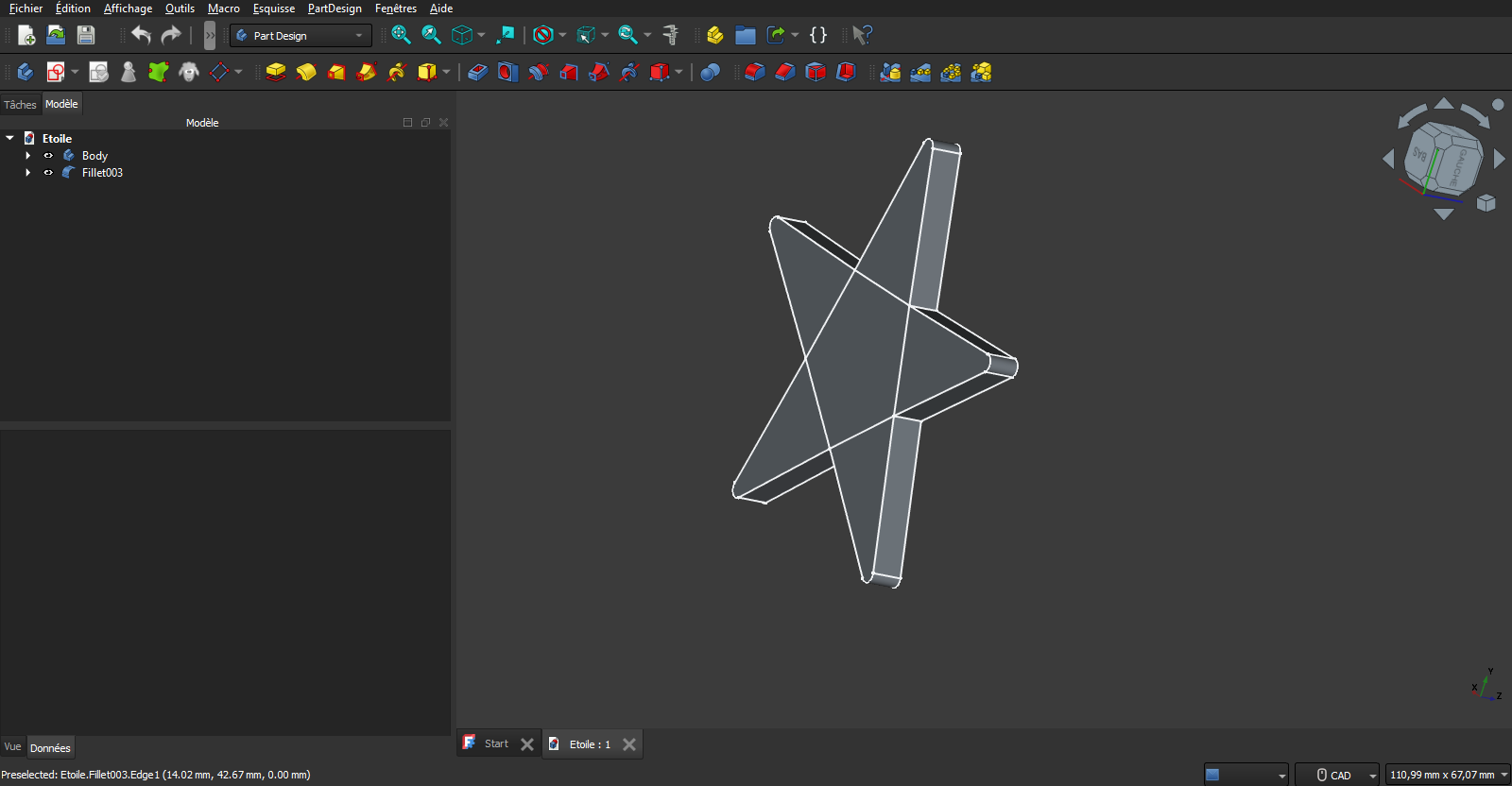

J'ai terminé un modèle 3d représentant une étoile a 5 branches :
Cuillère :¶
Lors de mon second jour de stage, JB me fait part d'un projet de cuillère ergonomique pour une personne âgée tremblant énormément.
Trois autres stagiaires de 3e ont commencé ce projet.
Ces trois personnes ont eu plusieurs idées plutôt ingénieuses comme la fabrication d'une partie coulissante visant à protéger la nourriture de l'assiette à la bouche.

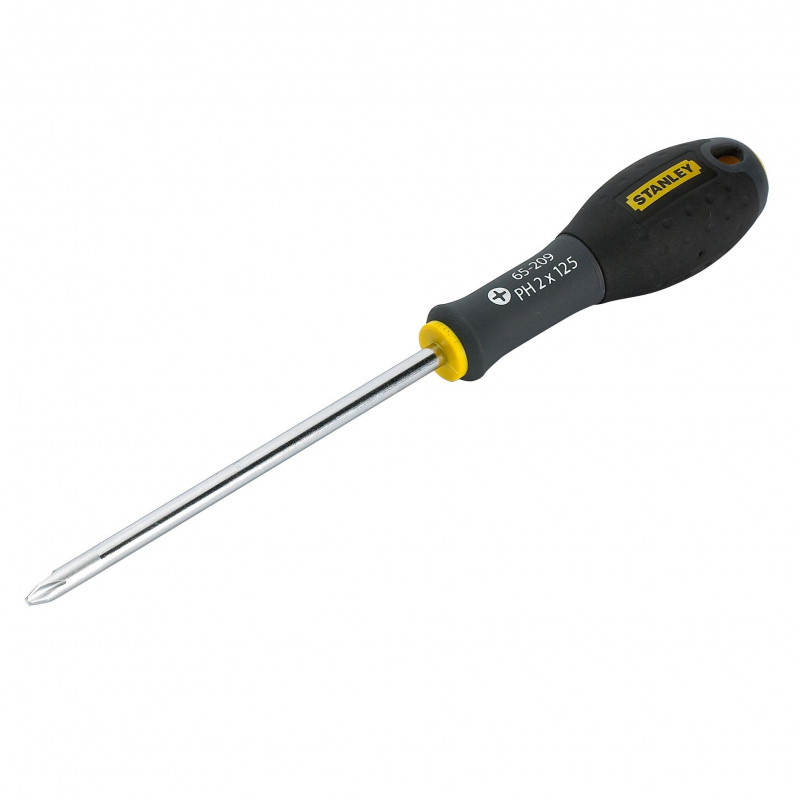

Or la cuillère telle qu'elle doit être plus grande pour prendre plus de nourriture et le manche doit être agrandi et de forme comparable au manche d'un tournevis.

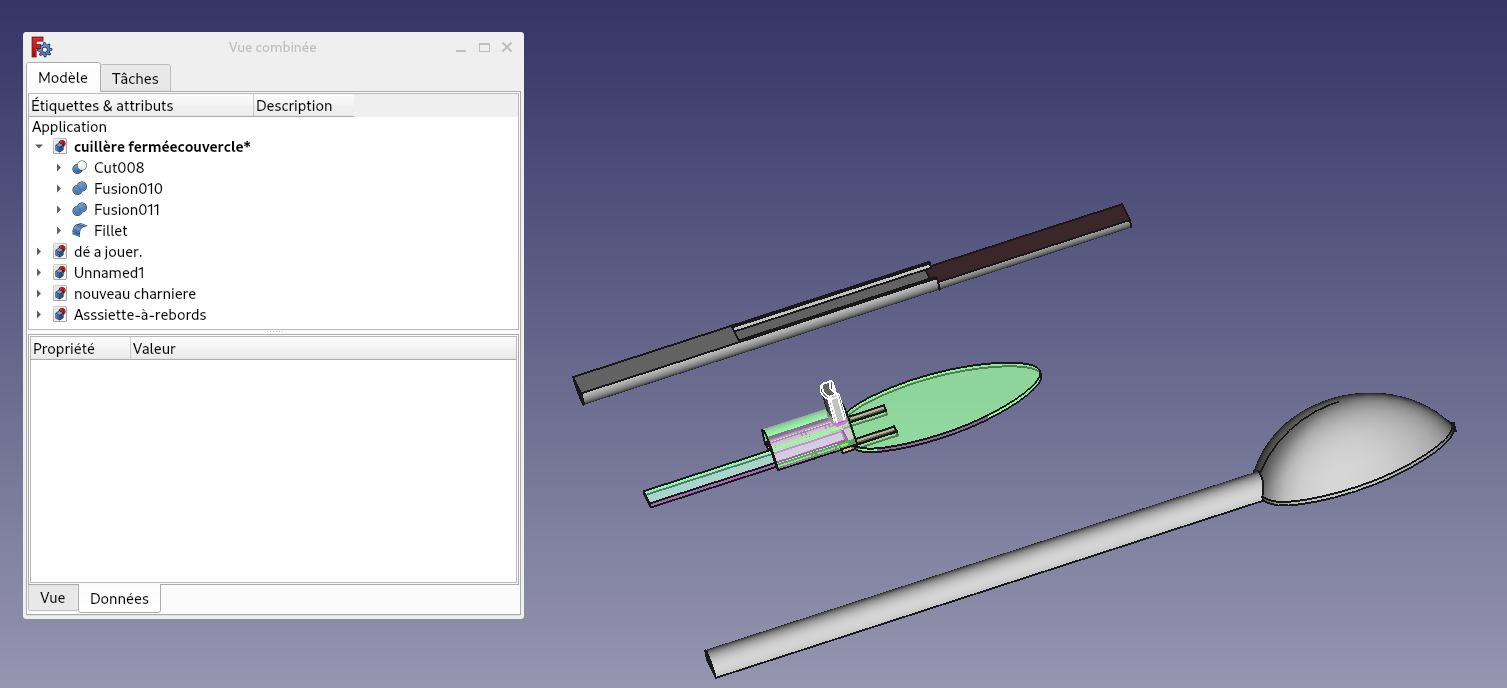

Apparence de la dernière version du projet :
Mercredi 5 février 2025¶
J'ai avancé sur le projet de la cuillère et j'ai commencé par l'agrandir. Pour ce faire, j'ai effectué une esquisse elliptique, j'ai ensuite mis en 3d grâce à l'extrusion, j'ai réalisé un congé sur l'extrusion puis j'ai évidé le solide pour donner ce résultat :
J'émets de forts doutes au sujet de l'ergonomie de l'objet...
Le design de la cuillère original était mieux, mais lorsque j'ai cliqué sur le bouton "Redimensionner", l'objet a dispawn.
Il est à noter que la cuillère dans son ensemble doit être imprimée avec l'aide d'un support sinon elle devient indécollable.
Après plusieurs tentatives de comprendre l'outil "Redimensionner", j'ai réussi à l'utiliser correctement, je m'apprête donc à redimensionner les 3 pièces, ce qui me facilite énormément le travail.
La seule difficulté restante sera de modifier le manche.
Je me demande si l'utilisation d'extensions FreeCAD pourraient m'aider...
Voilà la cuillère redimensionnée :

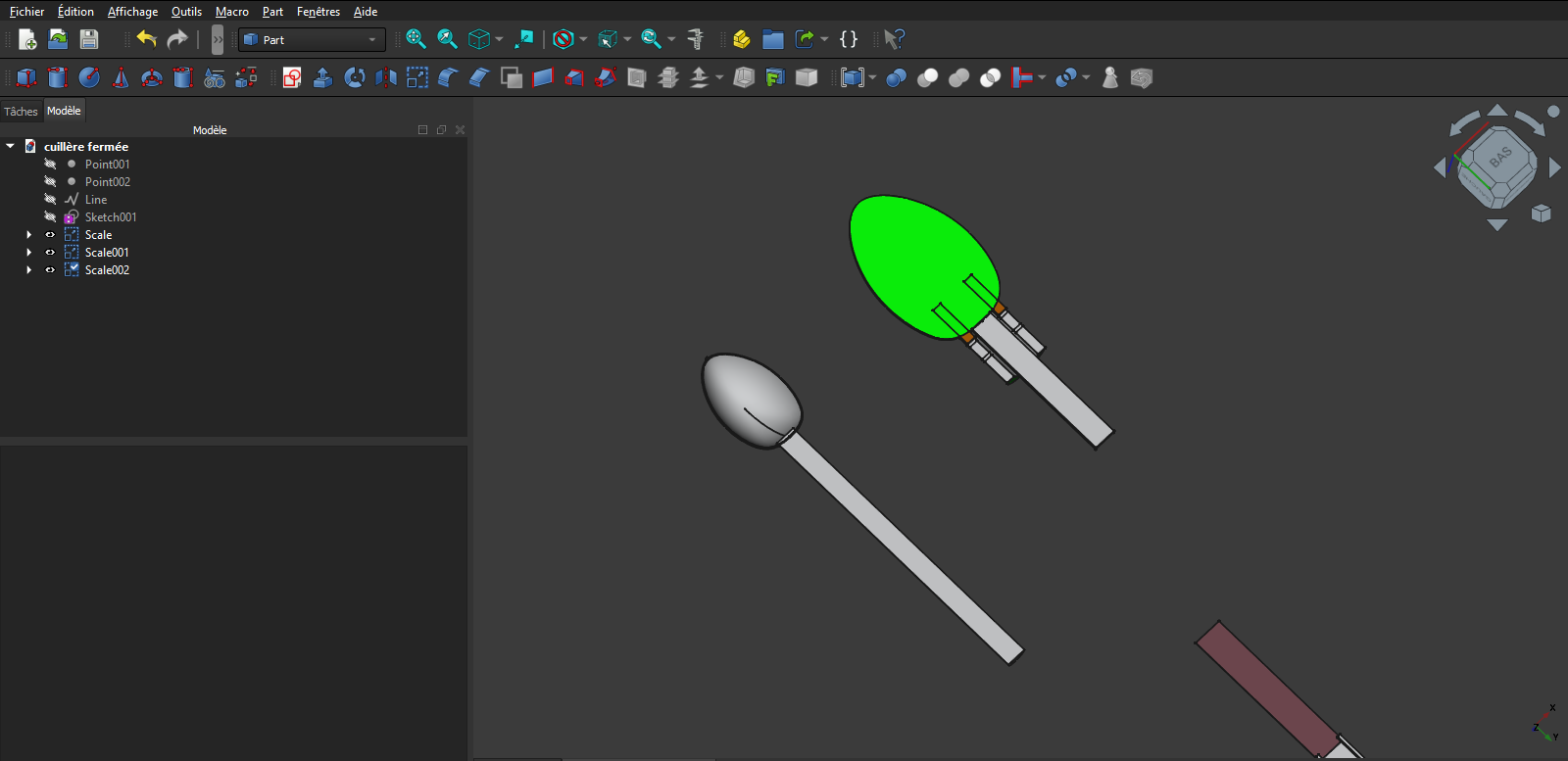

Ici seulement la pièce coulissante a été redimensionnée, on peut donc voir la différence de taille.
Pour la suite, je pense modéliser mon manche séparément du reste et ensuite assembler grâce à l'extension A2+ qui est faite pour ça.

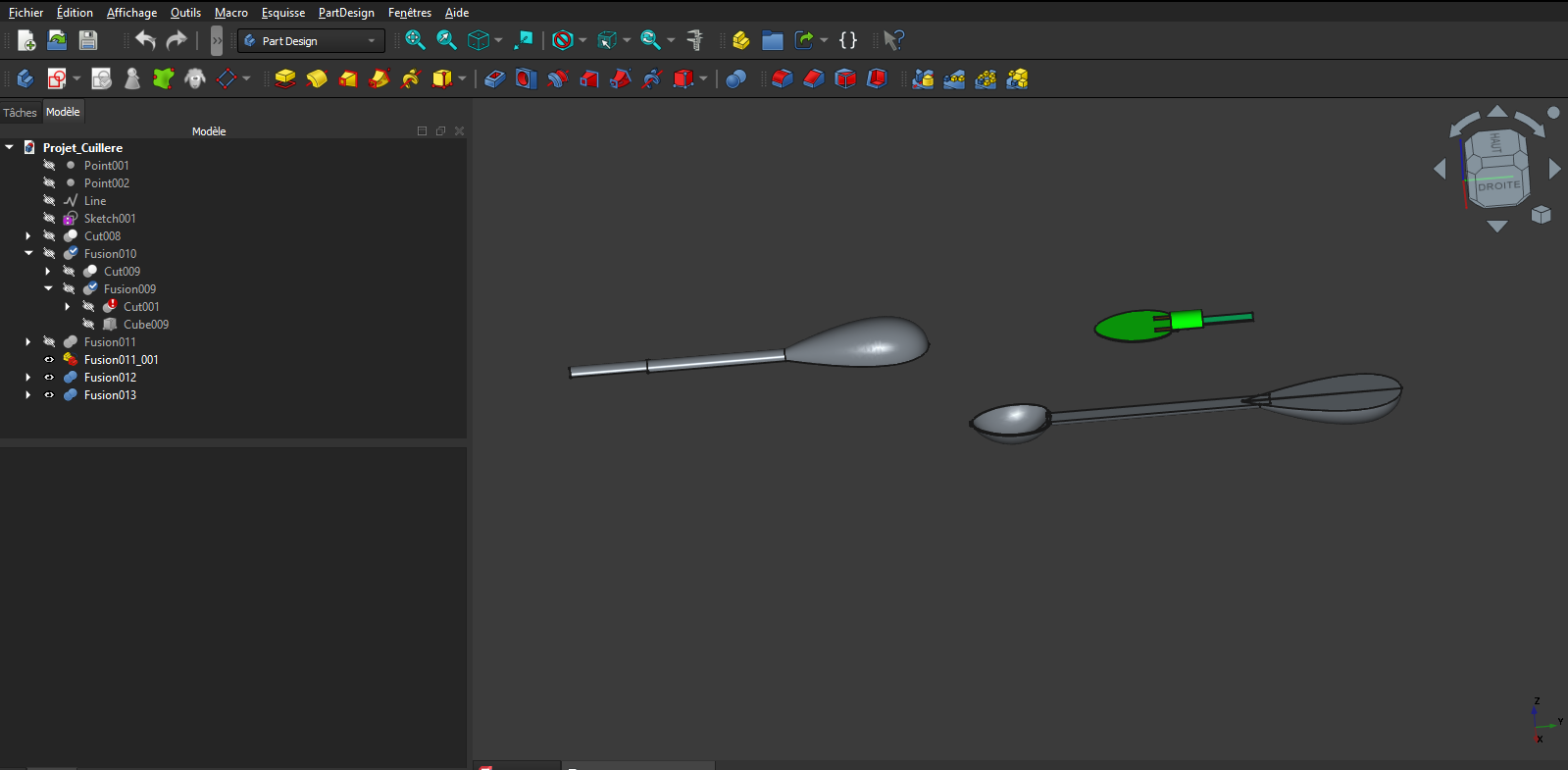

Voilà l'idée finale, plus qu'à ajouter un support.
Jeudi 6 Février 2025¶

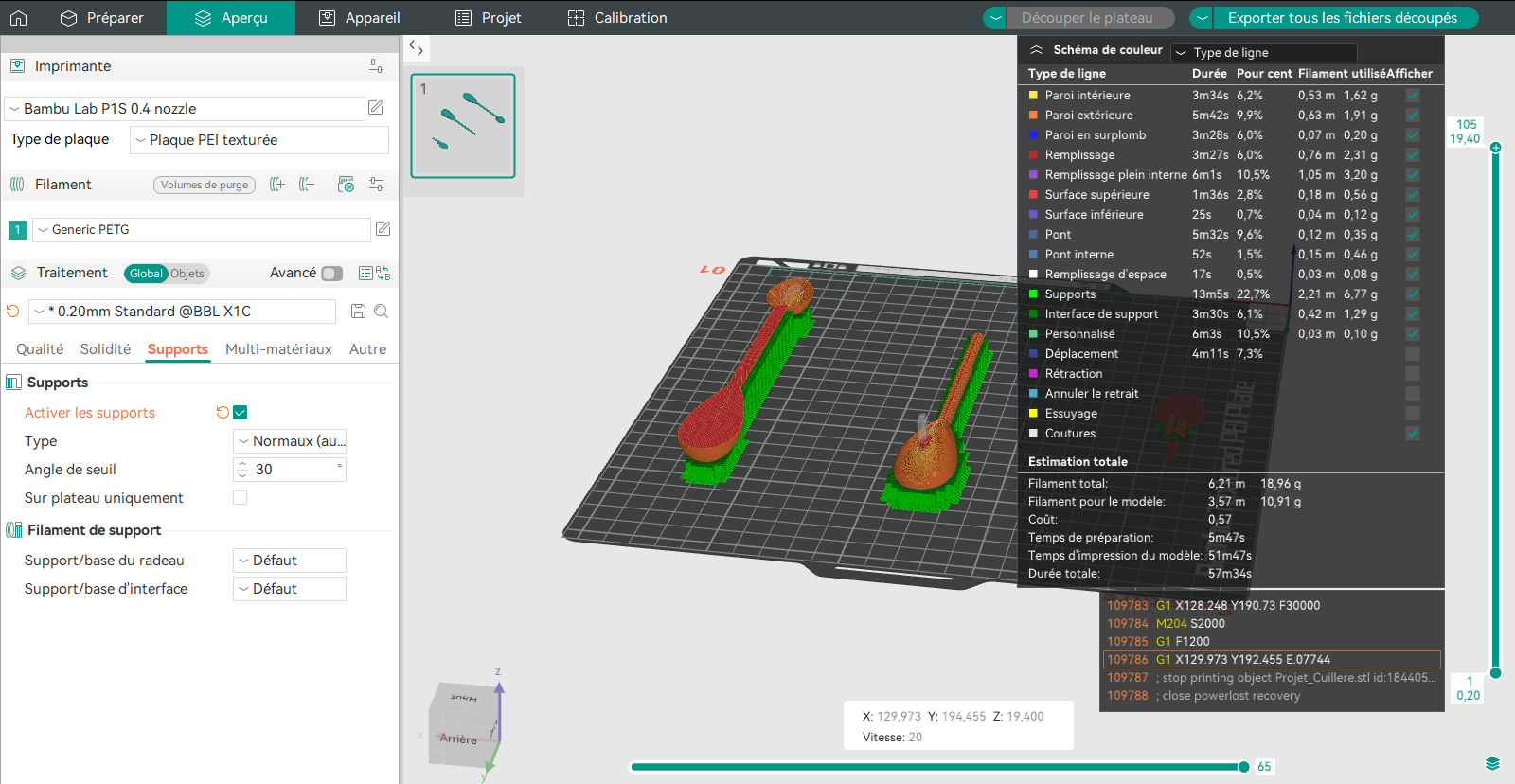

Je continue le projet de la cuillère et imprime une première fois.
Ayant trop espacé les pièces, je me rends compte que j'ai trop réduit le modèle, je corrige ça.

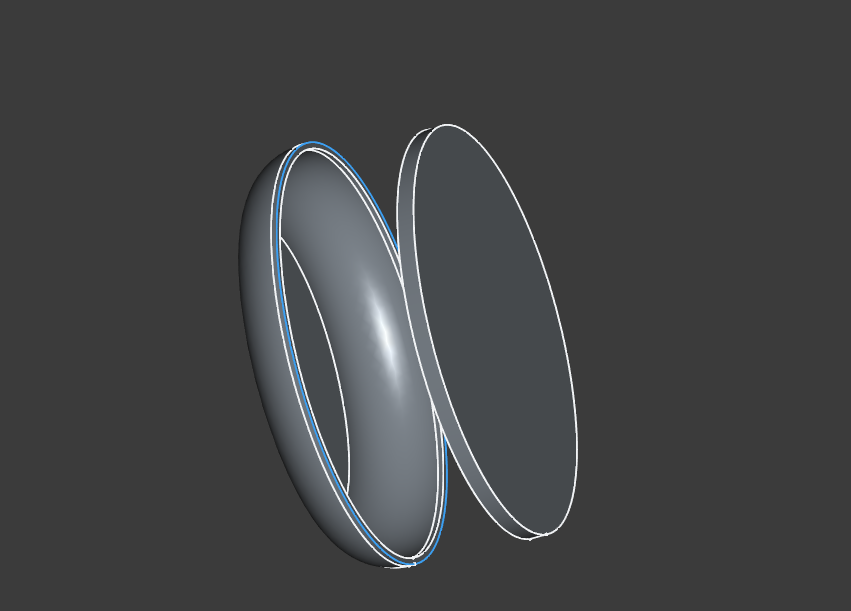

Voici l'ancienne version de ma cuillère.
J'ai découvert pourquoi la cuillère était trop petite, le manche est assemblé en bout de la cuillère ce qui augmente sa longueur à l'impression.
Dernier jour de stage, vendredi 8 février¶
J'ai imprimé la cuillère en redimensionnant et en rajoutant un manche bombé.
Je suis déçu de me rendre compte d'un défaut d'impression, la cuillère a fusionné avec le support et je n'ai pas le temps de réimprimer.
Je laisse néanmoins les fichiers 3d de la cuillère et du cache coulissant si un autre stagiaire veut éventuellement reprendre le projet...
Conclusion¶
Lors de ce stage, j'ai appris à modéliser à l'aide de logiciels puissants puis à imprimer en 3d. J'ai eu l'opportunité de participer à un projet commun et de rencontrer une charmante équipe.
Ce projet a ouvert mes perspectives concernant la technologie employée. Si je savais qu'elle était utilisée par l'armée ou pour le génie civil, je ne m'attendais pas à constater que cette technologie pouvait servir à améliorer la vie quotidienne de personnes en situation de handicap ou à mobilité réduite. Ce stage était sur cet aspect très gratifiant.
