Yéma Legris¶
je m'appelle Yéma, je suis stagiaire au fablab pour 6 semaines dans la cadre de ma formation du 8 decembre 2025 au 30 janvier 2026, master illustration en deuxième année.
les fichiers utilisable sont ceux avec une description
journal de bord¶
SEMAINE 1¶
jour 1 - lundi 8 decembre¶
- découverte de l'espace fablab et de l'equipe qui y travaille, visite des lieux, des machines et des
différents projets qui y sont réalisé
- création et découverte du wiki Cohabit, des journaux de bord et des projet qui y sont documenté

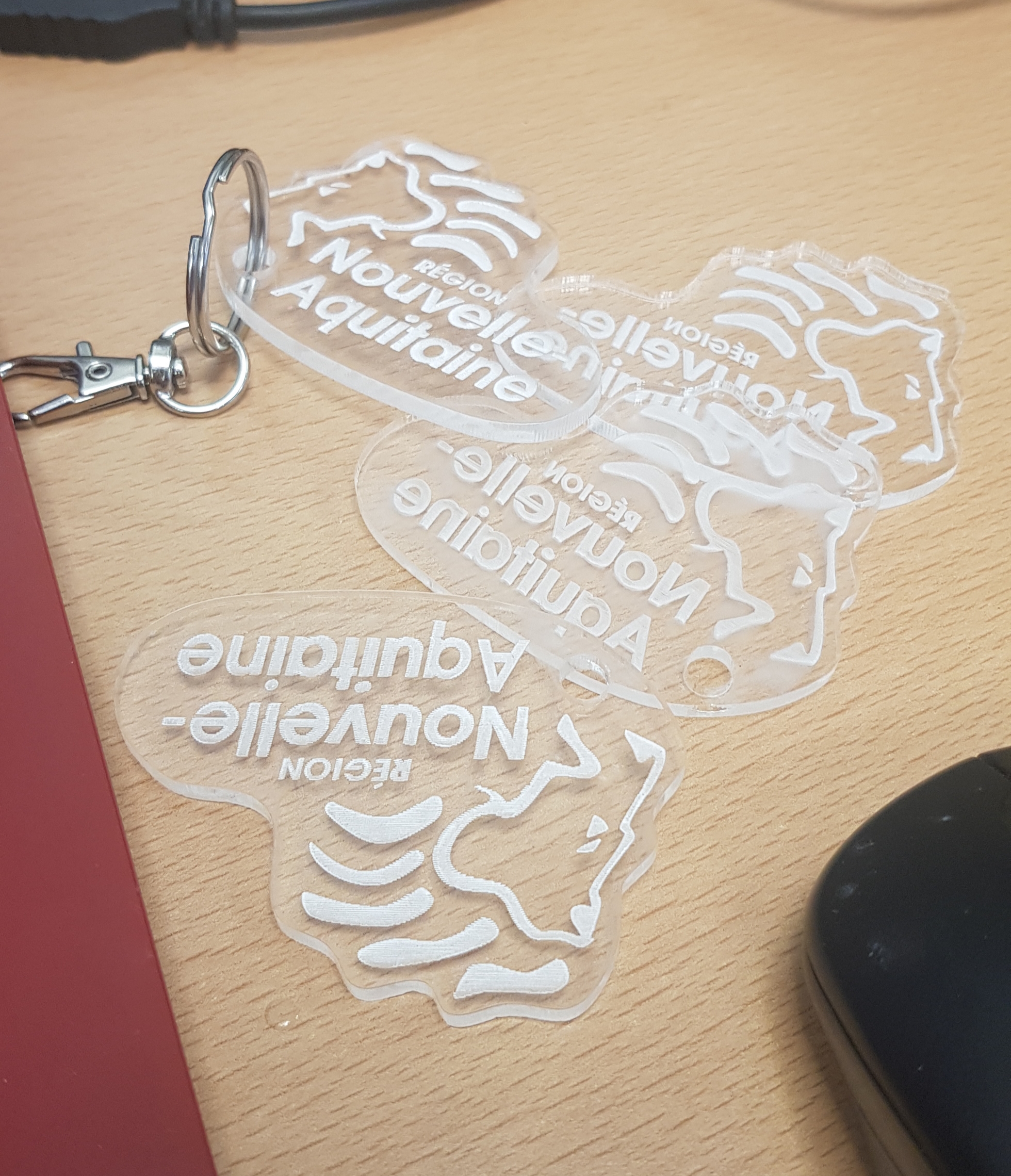

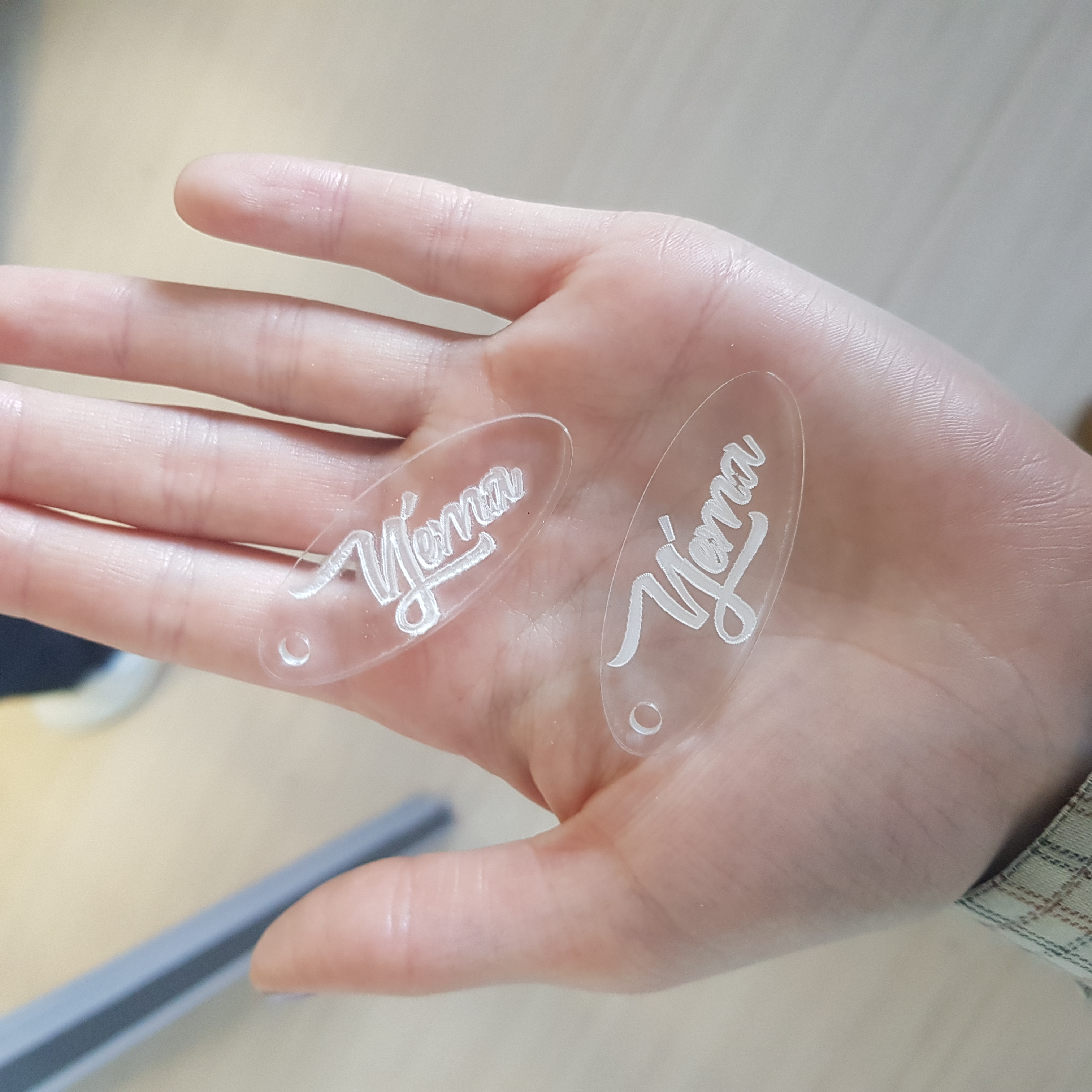

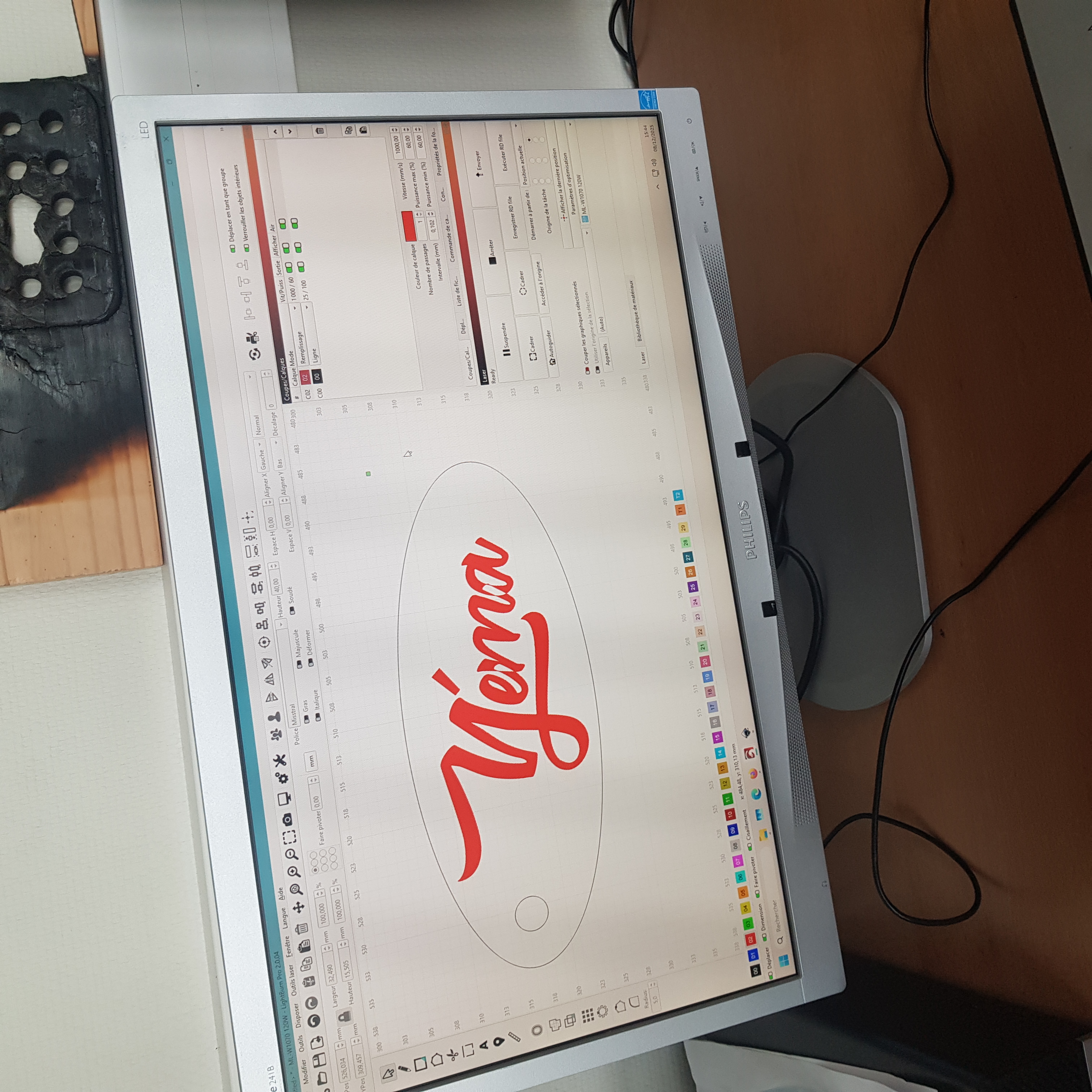

- test d'un premier objet avec la découpe laser, prise en main du logiciel Inskape, porte clé en plexiglass
-lecture plus en détails des avancés sur le projets incluedo, projet de sensibilisation au handicap invisible
sous forme d'un escape game
- réflexion sur les projets à réaliser dans le future
jour 2 - mardi 9 décembre¶
- création et rédaction de ma page wiki

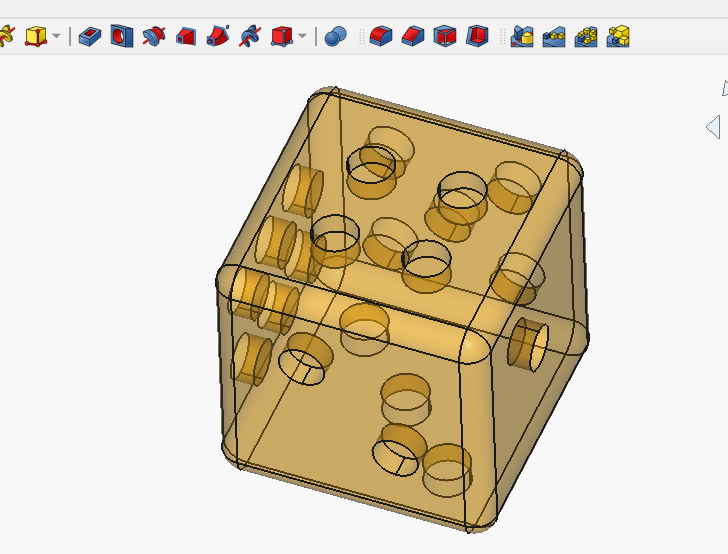

- prise en main du logiciel FreeCAD avec le tuto : https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN

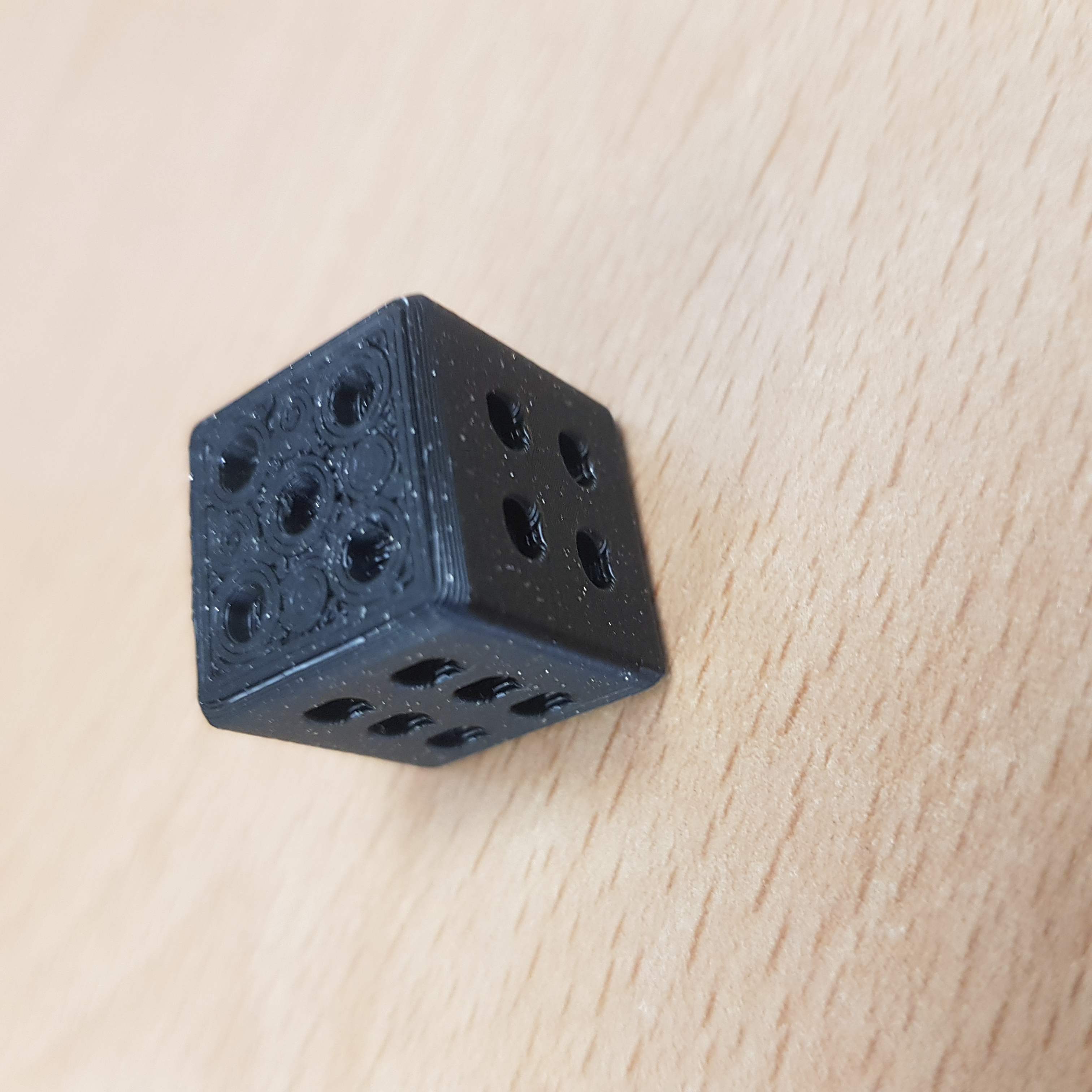

et réalisation d'un dés à jouer en 3d, puis prise en main des imprimante 3d
- recherche autours d'un projet de boite type poly Pocket, recherche de mécanisme sur le site : https://boxes.hackerspace-bamberg.de/?language=fr
jour 3 - vendredi 12 décembre¶

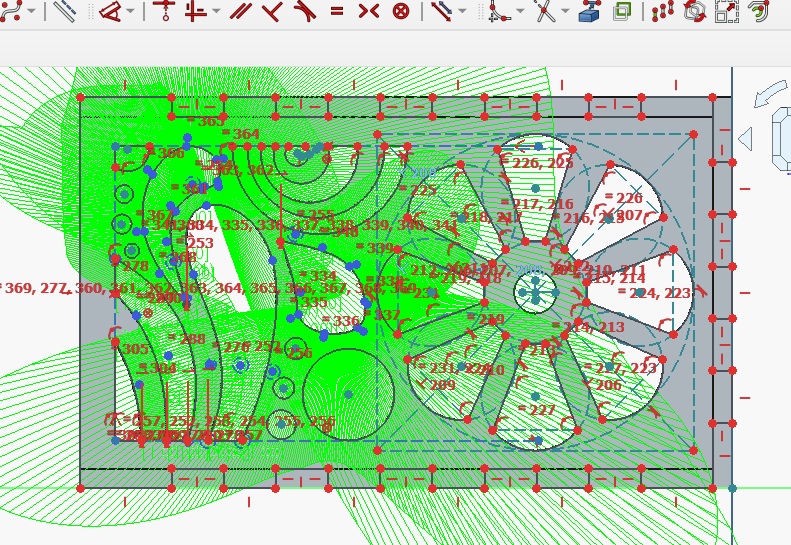

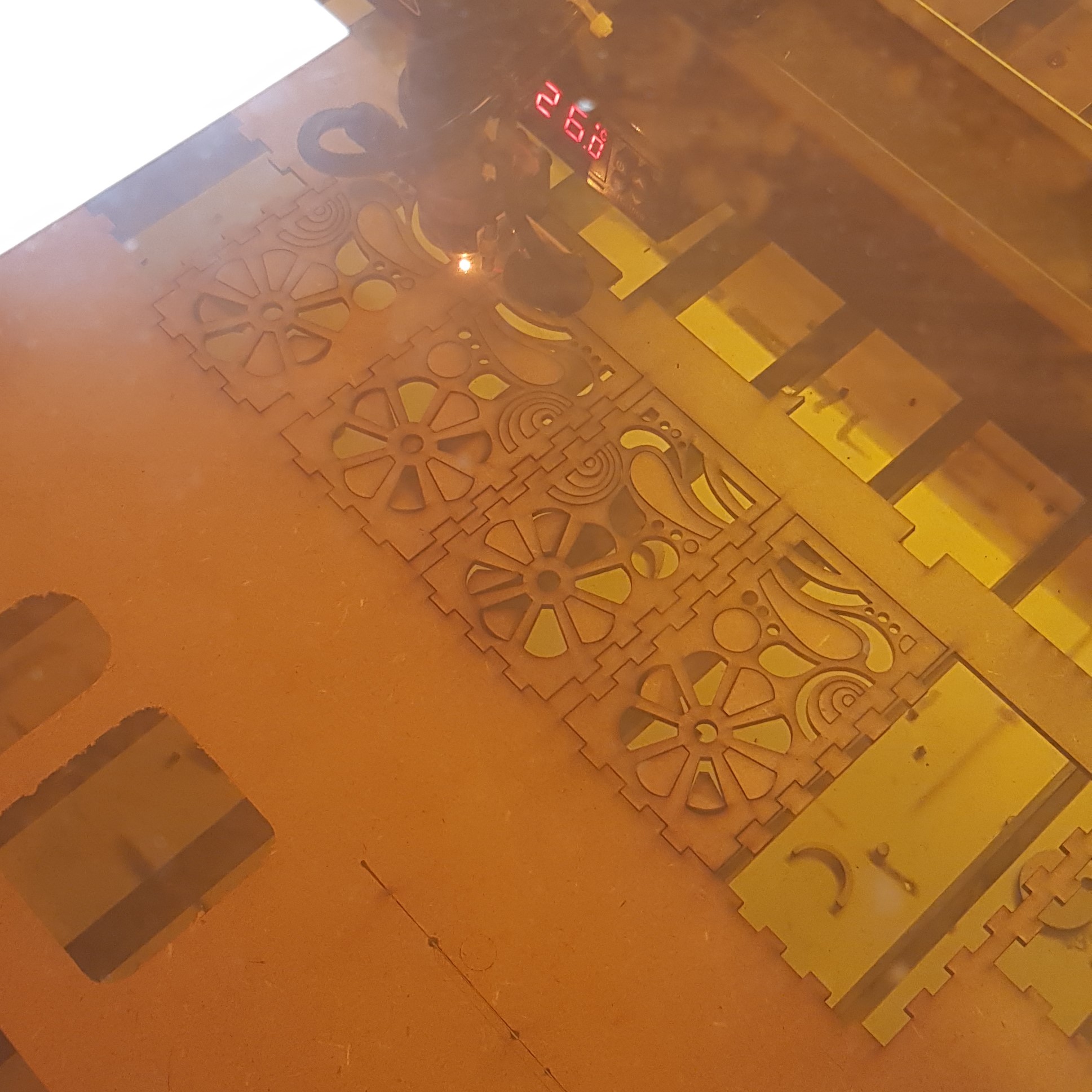

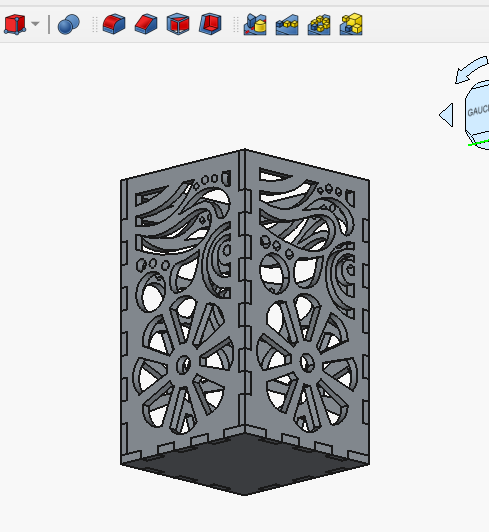

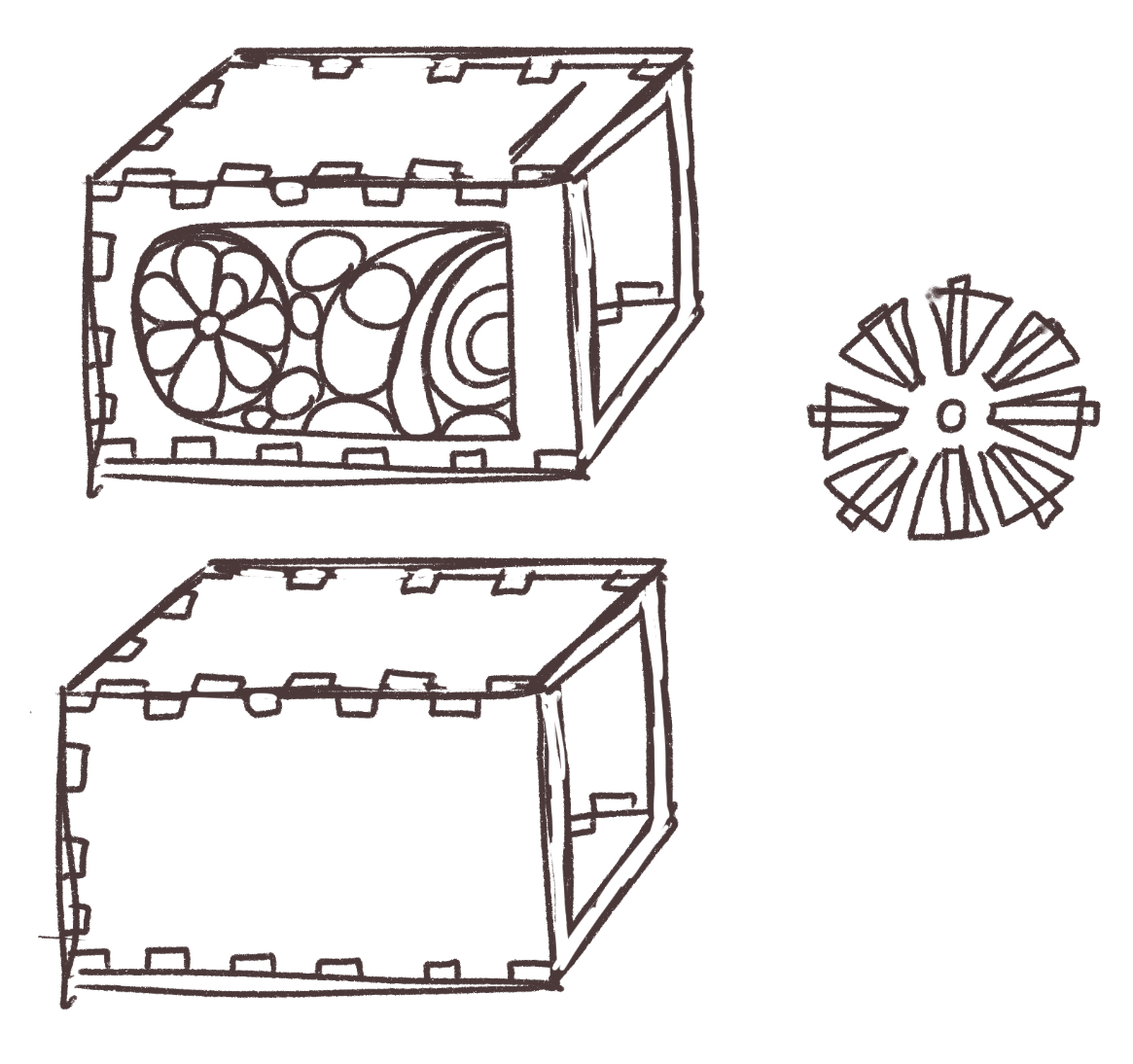

- réalisation du tuto pot à crayon pour se familiariser avec les machine et comprendre le système de boite. j'ai du installer le module Box Creator.
je n'aurais pas du faire le dessin sur Freecad le logiciel est pas du tout adapter pour des dessin complexe, Inskape aurait sans doute été plus efficace
SEMAINE 2¶
jour 4 - mardi 16 décembre¶
- réalisation d'un logo sur Inskape pour le maire de Pessac, avec le logo de la nouvelle aquitaine

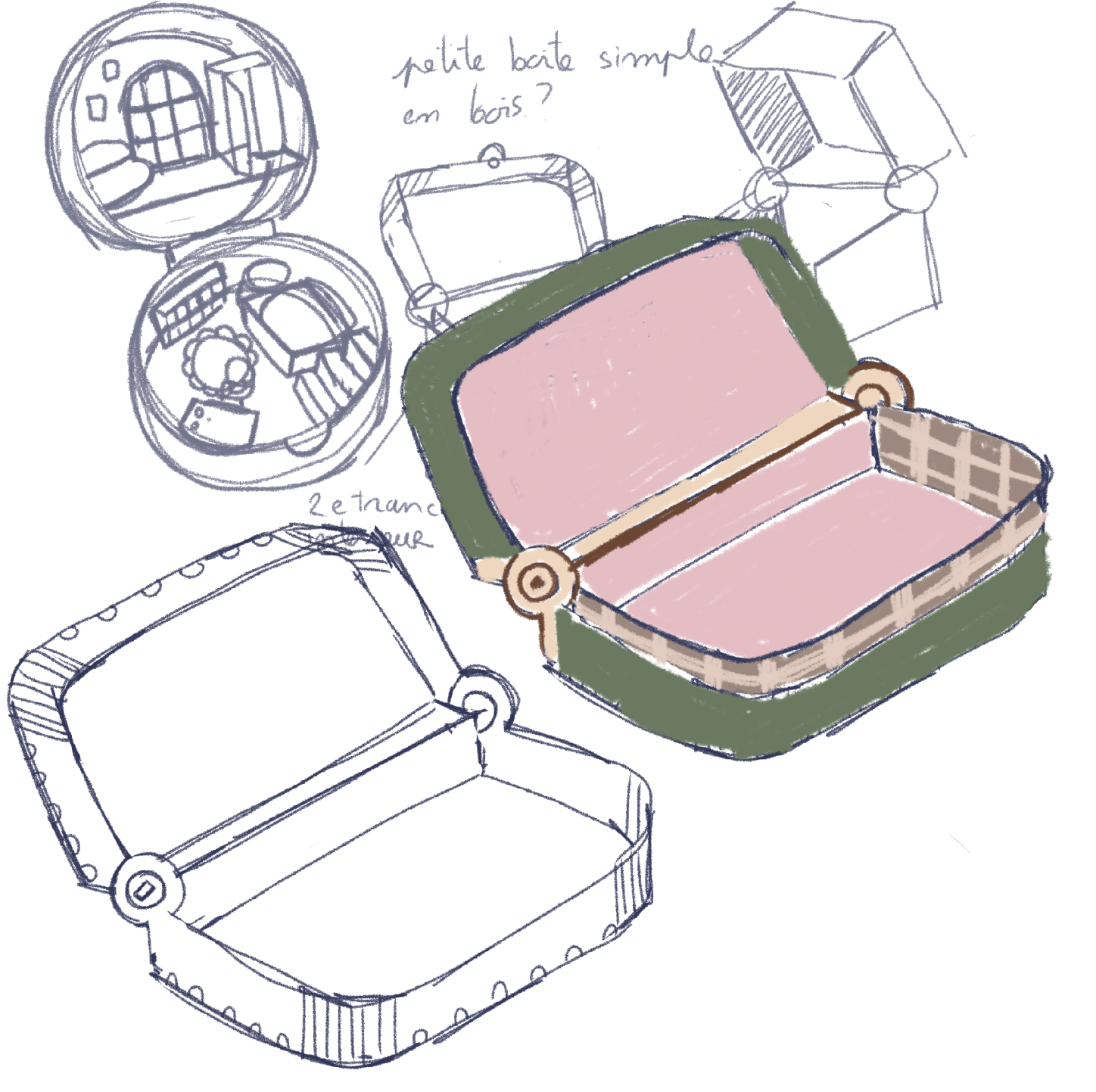

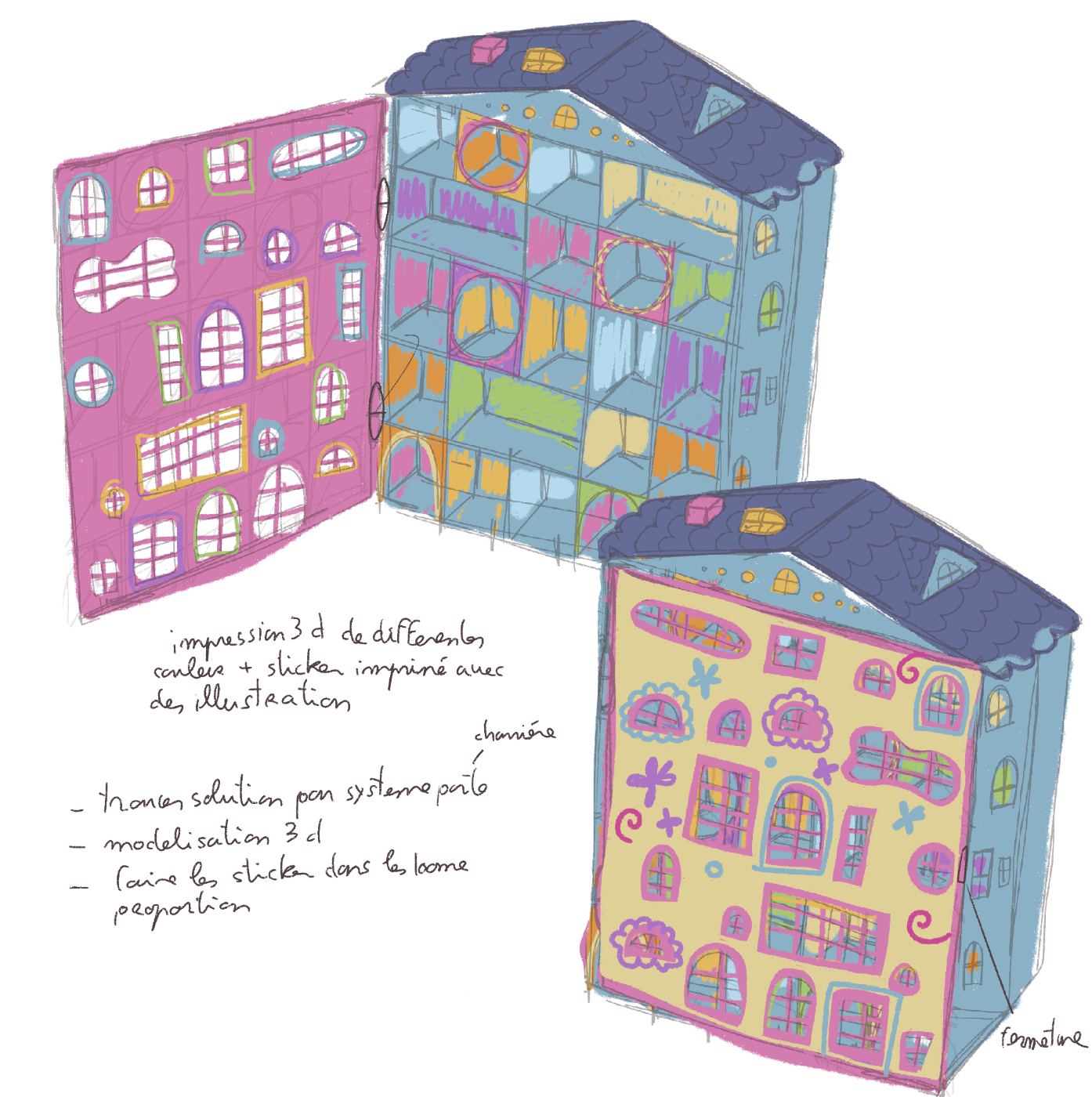

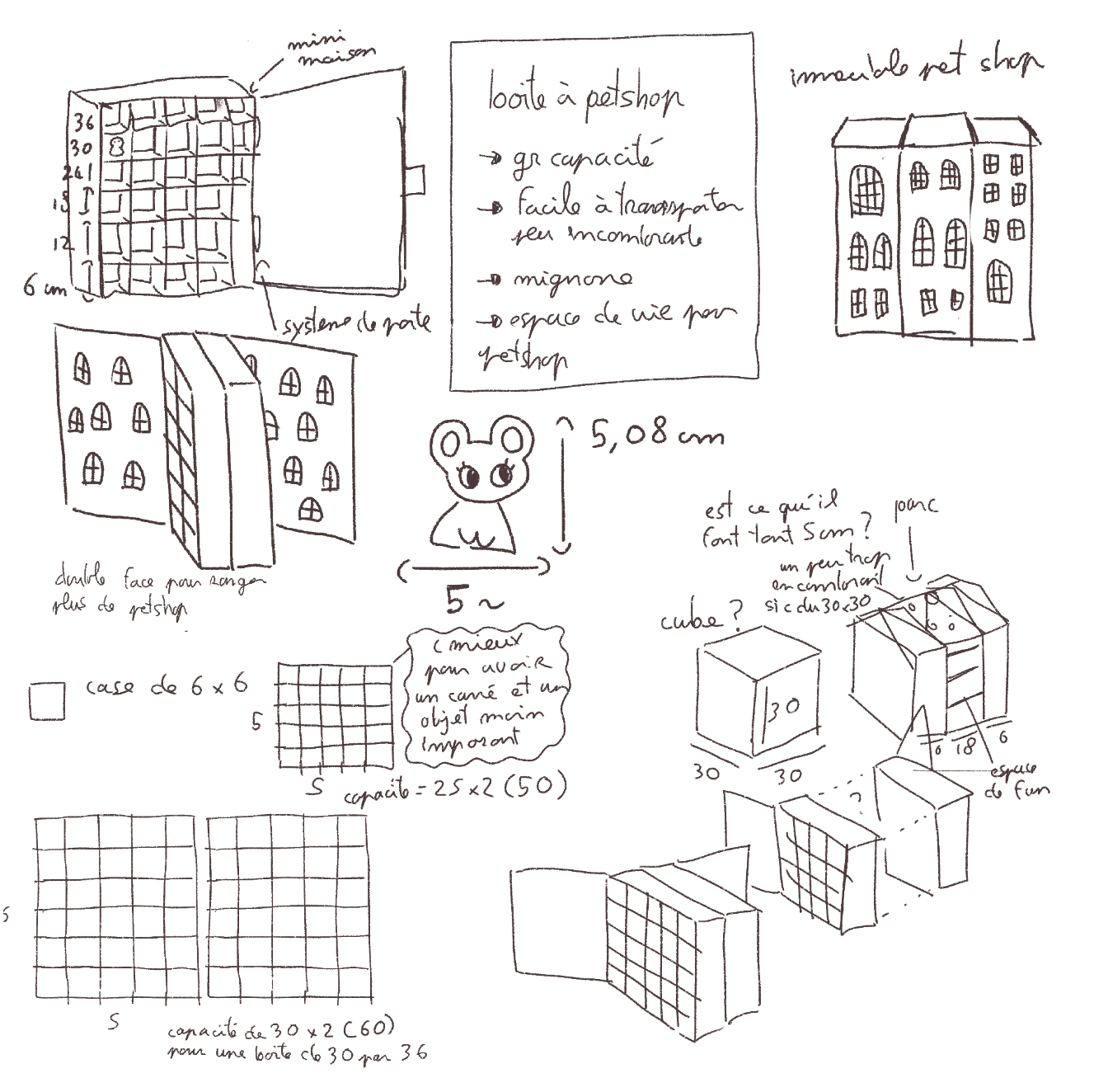

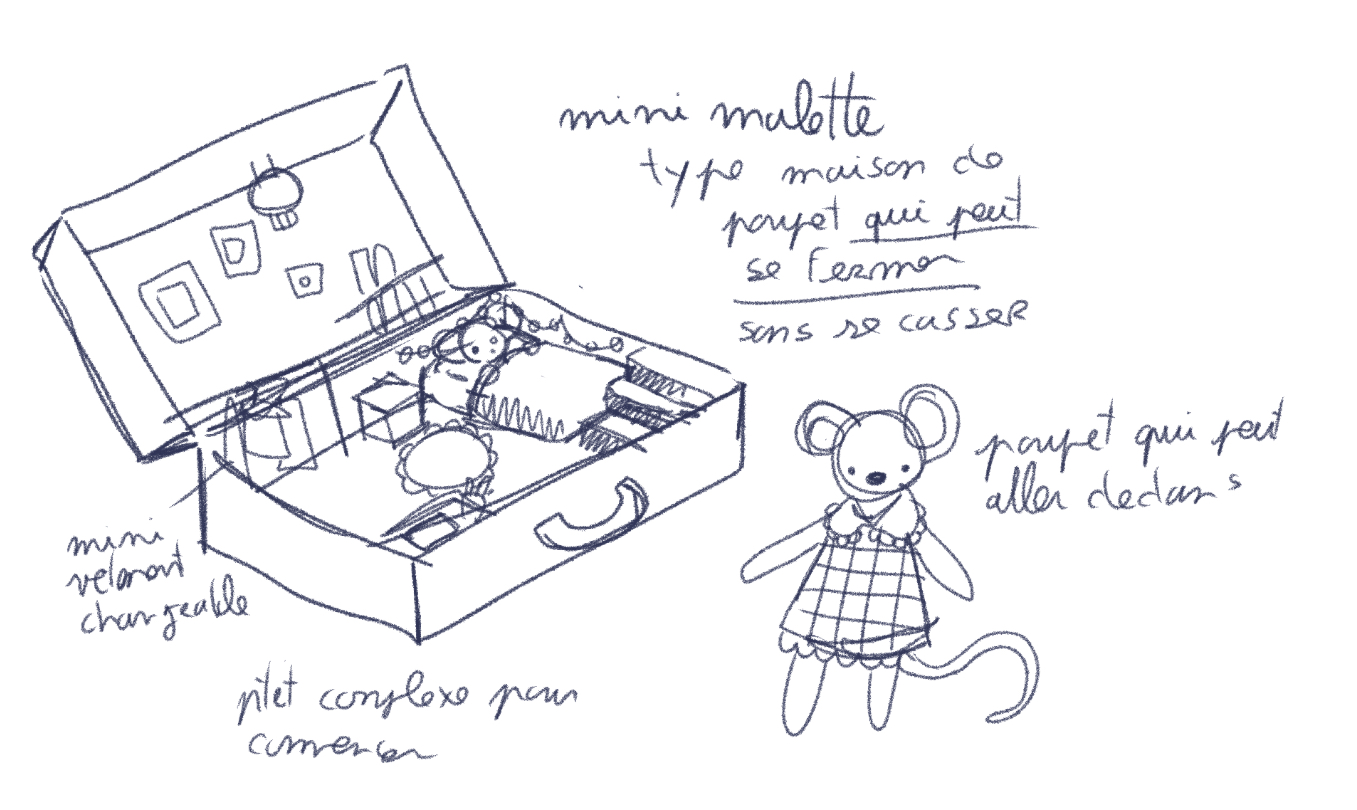

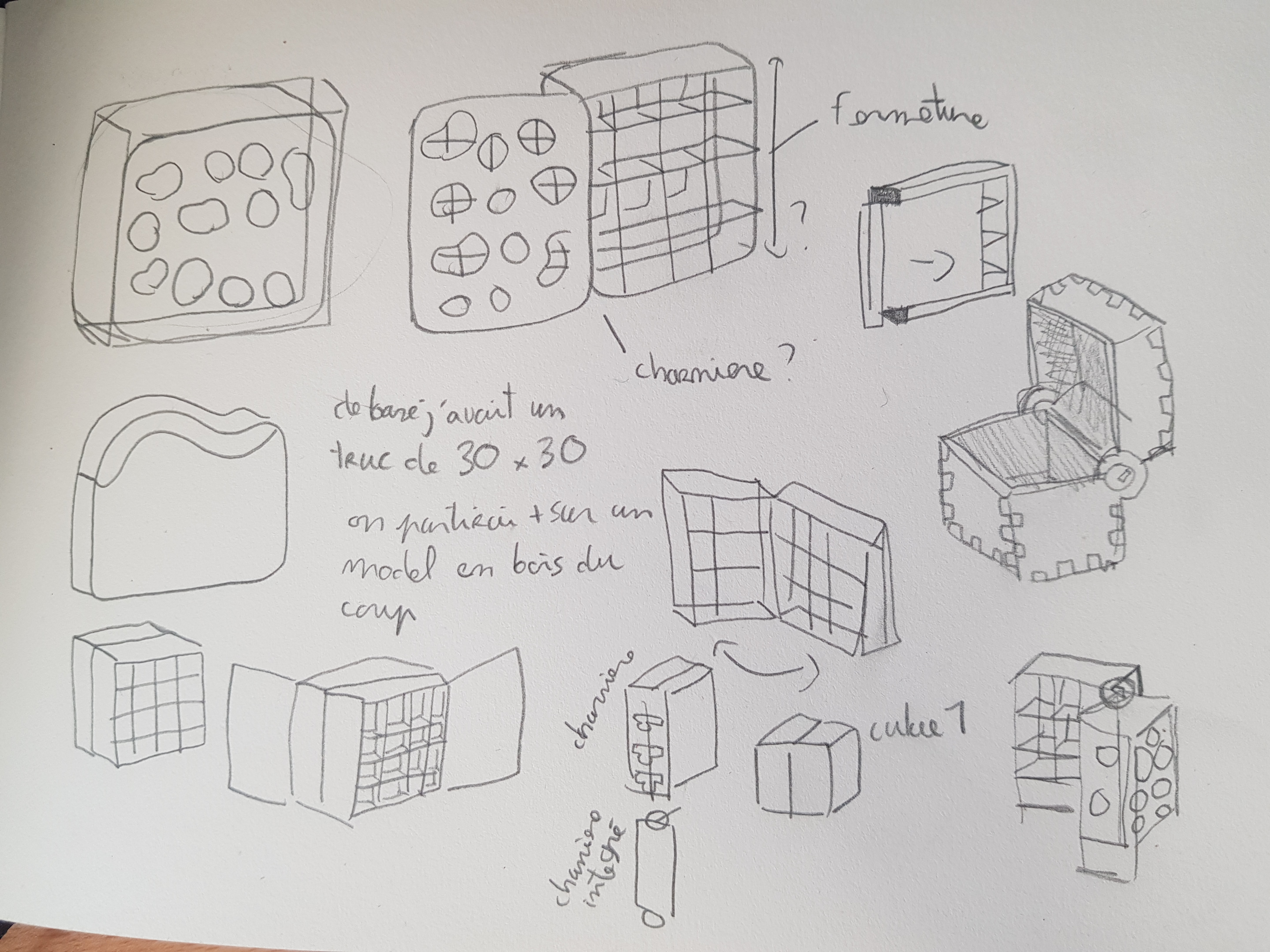

- recherche pour un projet de maison Petshop

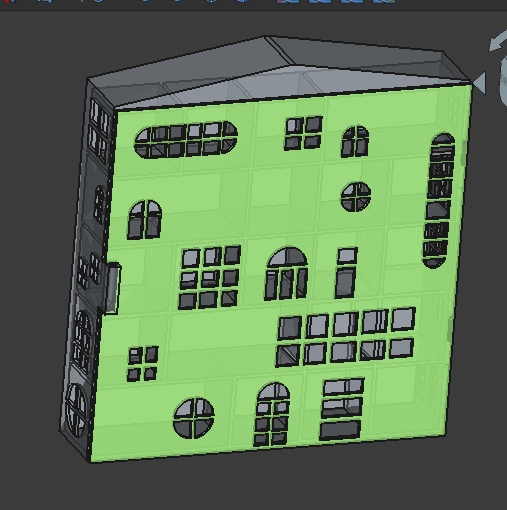

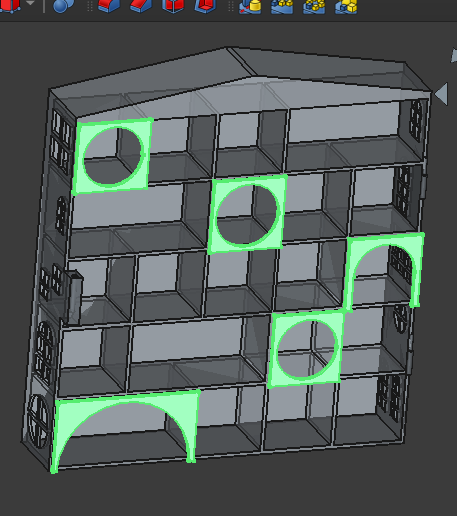

modélisation 3d de la première partie
il manque de finaliser les modélisation, trouver un système de charnière et de fermeture, et le design des auto collant
jour 5 - mercredi 17 décembre¶
- J'ai travaillé toute la journée sur la réalisation de mon projet de boite maison Petshop

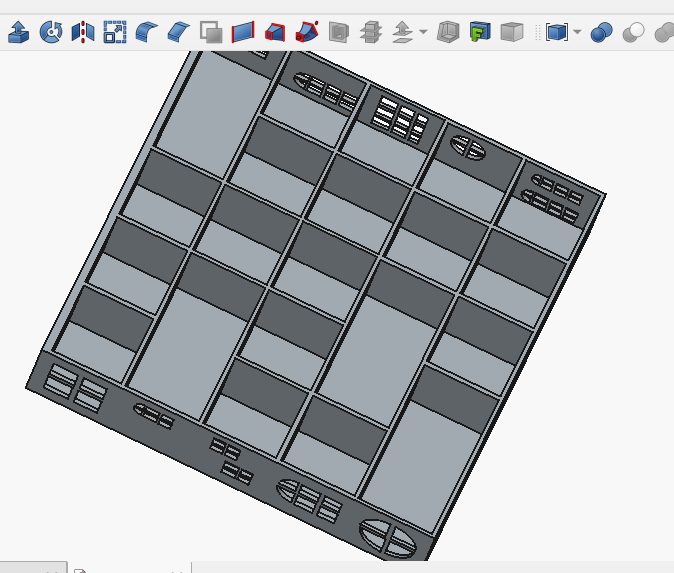

la modélisation 3d à été totalement finalisé :

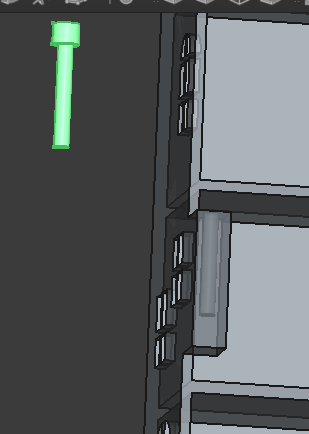

système de fermeture

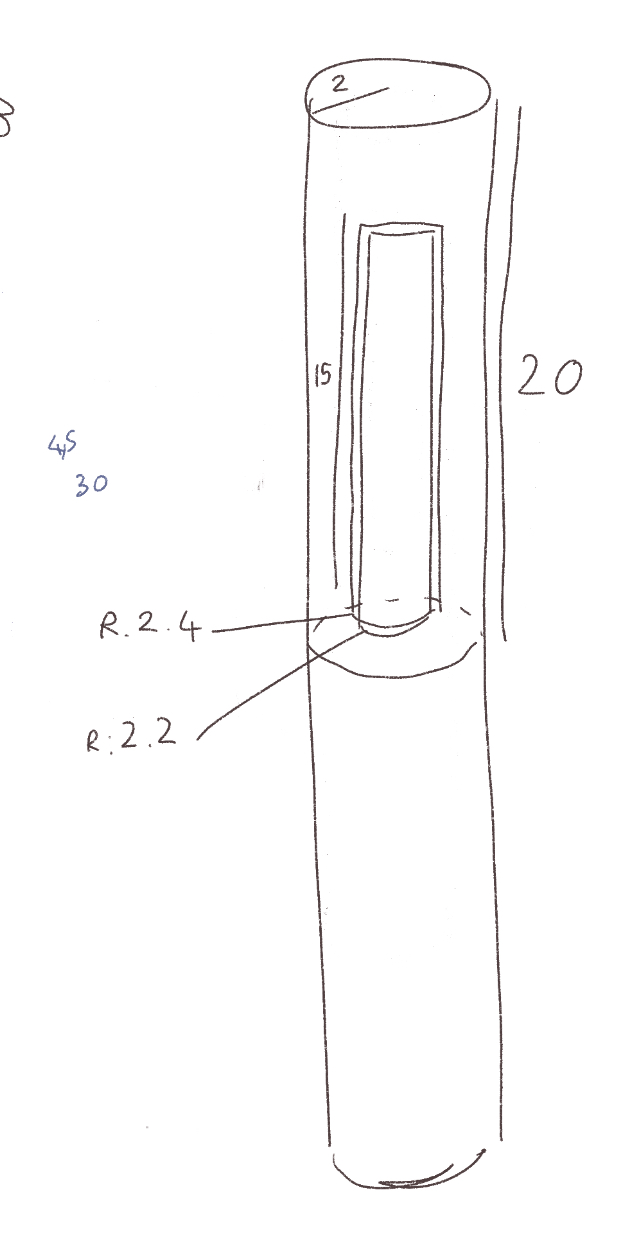

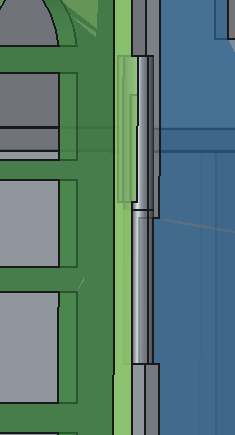

système de charnière
-mon plan était d'imprimer en 3d ma modélisation, puis ensuite d'y rajouter des auto collant illustré,
mais le temps d'impression et le cout matériel était trop élever, avec un risque qu'il y ai des problèmes et des erreurs
Je vais tenter de mélanger de la découpe laser et de l impression 3d pour optimiser la réalisation.
jour 6 - jeudi 18 décembre¶
-J'ai commencer à travailler sur la réalisation de ma maison Petshop en bois et impression 3d, mais tout les changement à réaliser sont trop complexe pour le temps qu'il me reste (deadline le 19) donc je laisse le projet en pose
- avec le peu de temps qu'il me reste j'ai cherché un projet à réaliser, j'ai trouvé ce modèle 3d déjà prefait en plusieurs pièces.
https://www.thingiverse.com/thing:4763821
je l'ai lancé à l impression pour 7h, en taille 70 %
- début d'apprentissage du logiciel blender, dans le but de pouvoir crée mes propre modèle 3d pour l'impression
jour 7 - vendredi 19 décembre¶

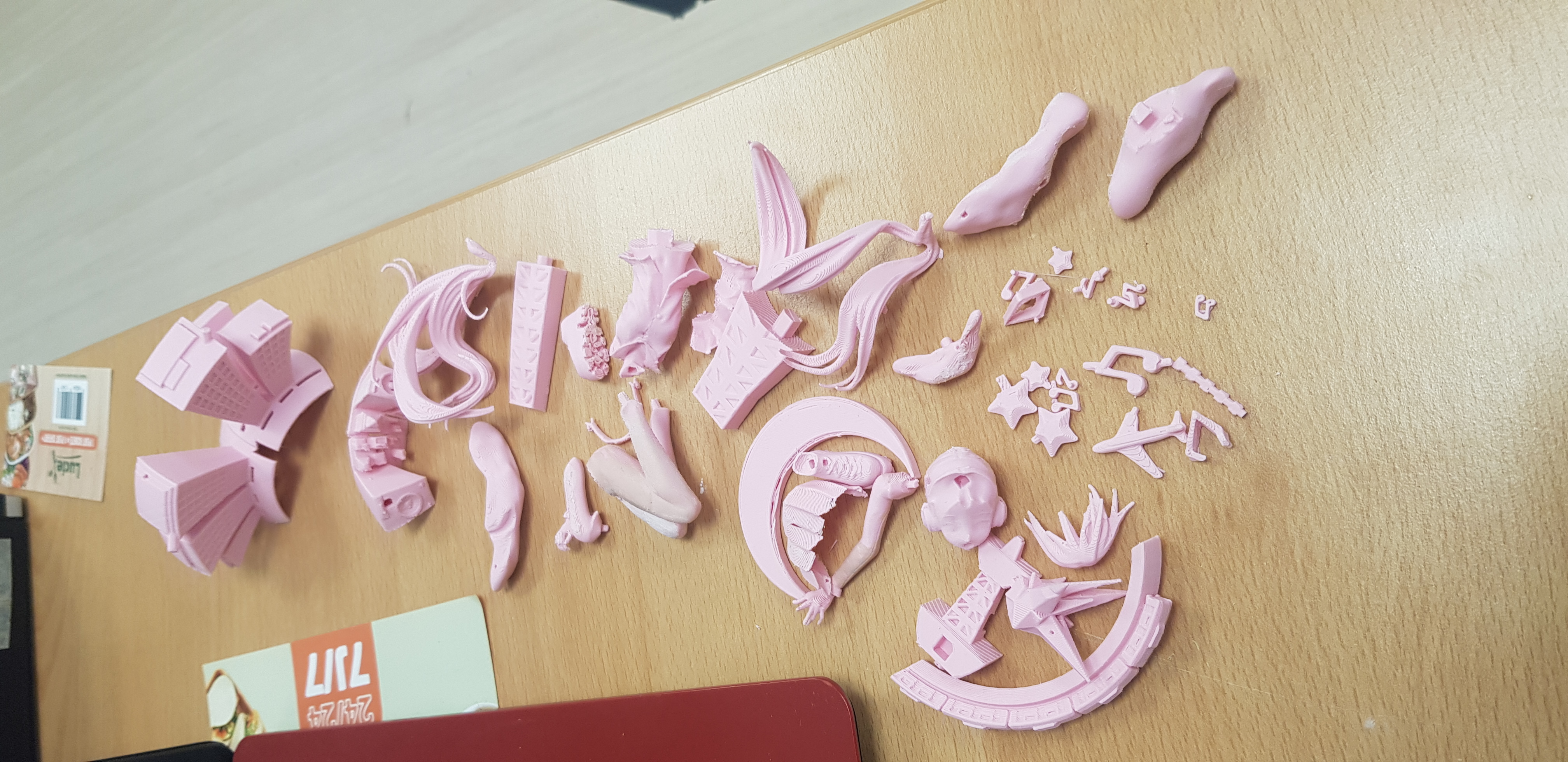

- l'impression c'est bien passé pendant le nuits, quelques pièces sont abimés mais ça va dans l'ensemble
la résine aurait été plus approprié pour ce type d'impression mais il ne me reste pas assez de temps pour la prendre en main,
je me pencherais dessus après les vacance, je crois qu'il y a des avantage en therme de finesse et une meilleur adhérence pour la peinture
-j'aimerai pouvoir rendre propre et peindre ma figurine, il existe plusieurs techniques pour lisser, le ponçage avec une lime et du papier de verre, technique de la boite à acétone, pistolet à chaleur, application d'un résine.
pour la peinture, le mieux c'est de réalisé une pré couche à la bombe, qui va permettre une meilleurs adhérence, et de peindre avec une peinture adapté( l'acrylique et bien et je ne sais pas les autres type)
dans mon cas, j'ai limer légèrement certains endroit et je pense lisser le tout avec des lingette d'acétone, mettre une sous couche à la bombe, puis réalisé ma peinture a la gouache ou l'acrylique et finir avec une couche de vernis.
VACANCE¶

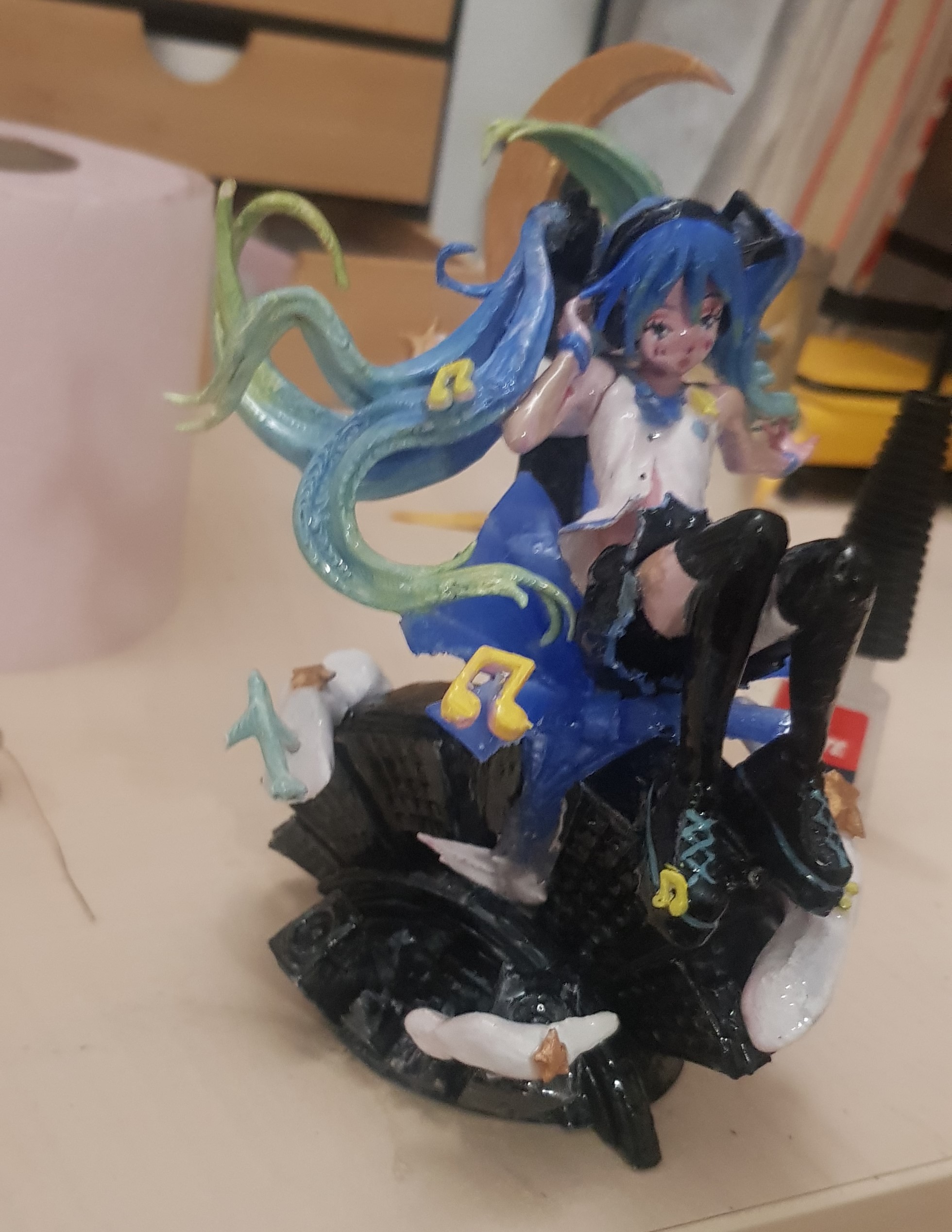

j'ai pu finir le projet de figurine que j'ai commencer pendant les vacance

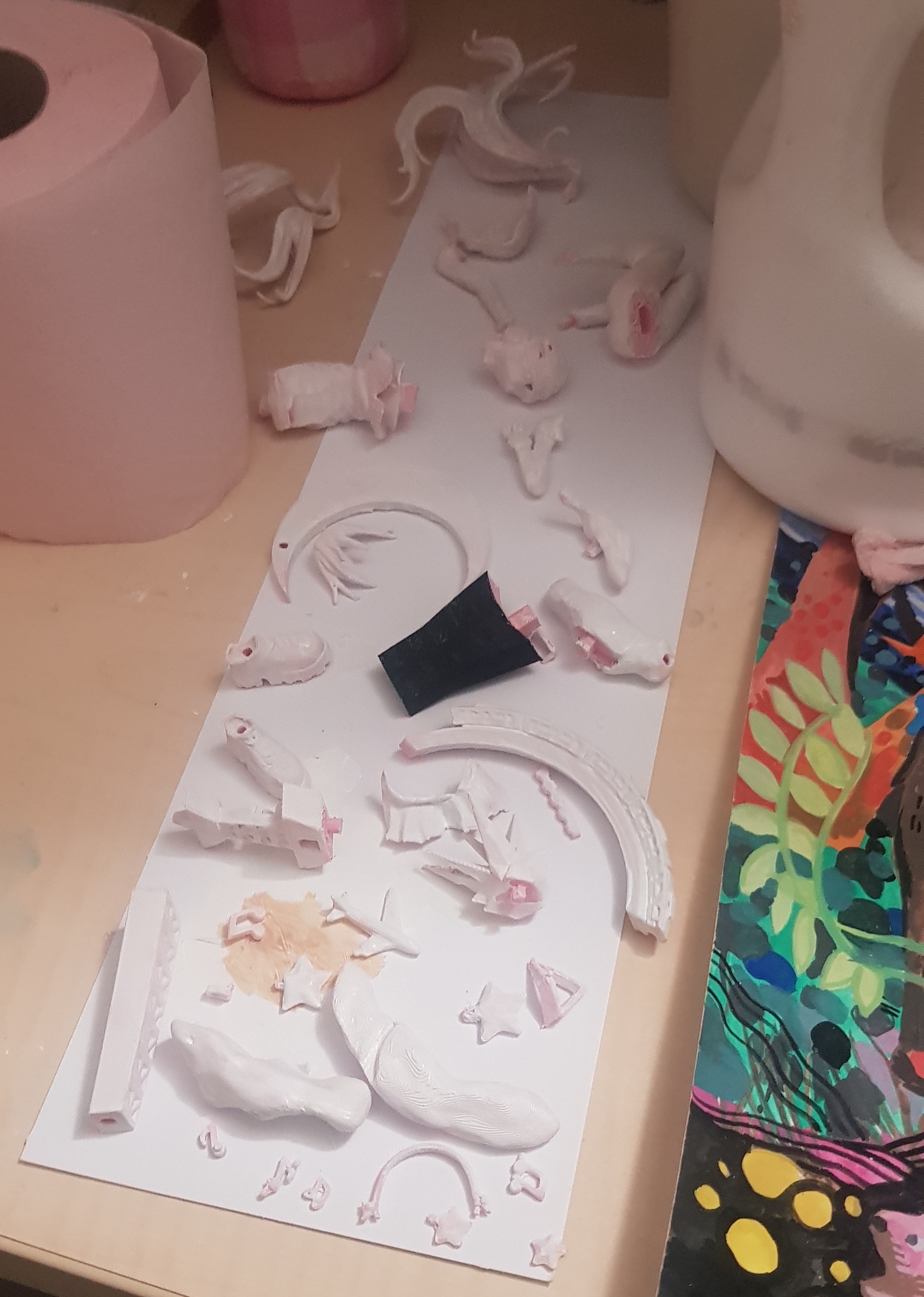

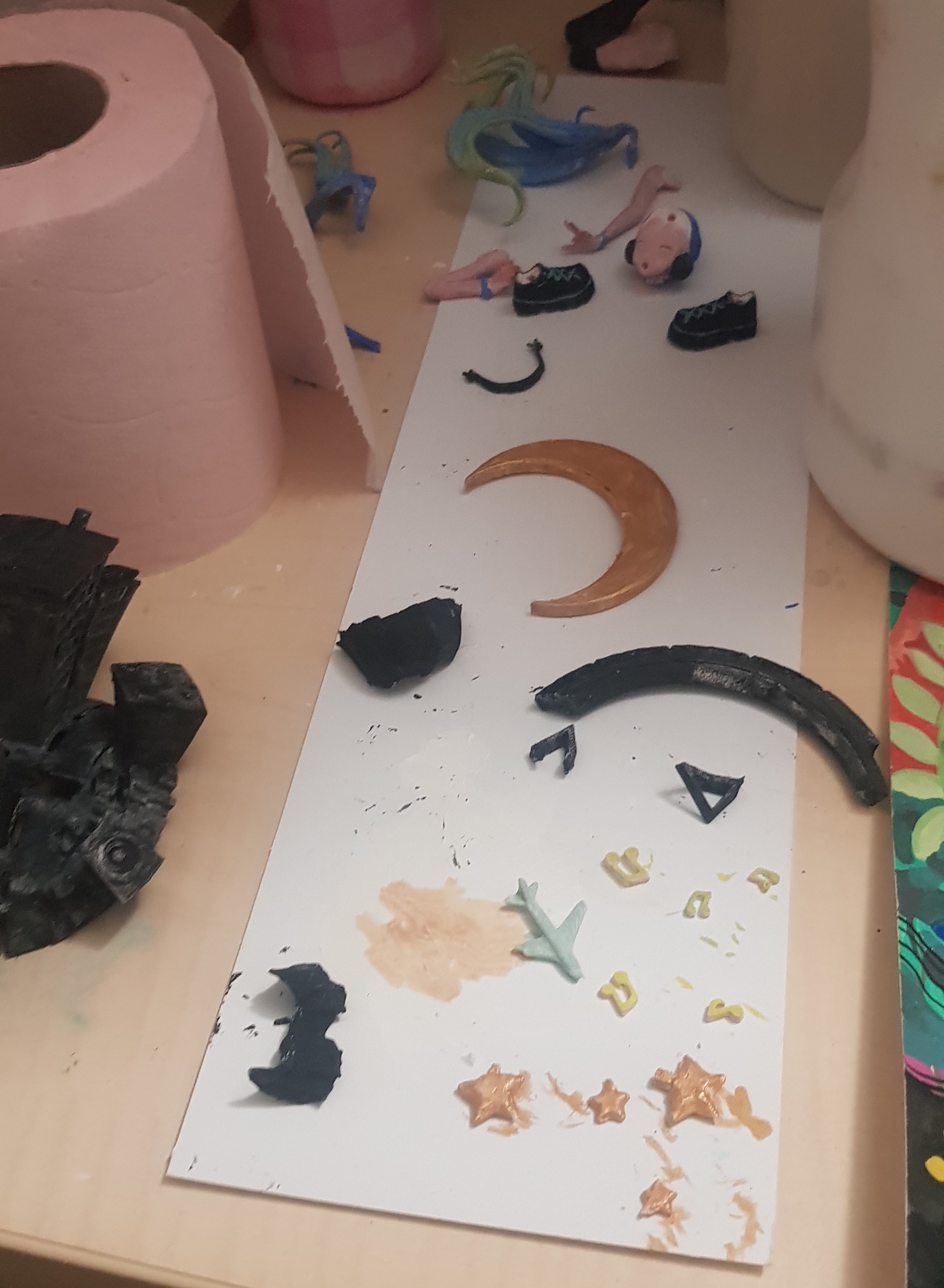

j'ai appliqué plusieurs couche d'acrylique sur chaque pièce séparément, c'était assez long, la bombe permettrait d'être plus rapide. Ensuite j'ai réalisé une peinture à la gouache, ça adhéré très bien sur l'acrylique. Pour finalement assembler toutes les pièces entre elle avec de la colle forte, c'était assez compliqué car le modèle ne semblait pas super bien optimiser, peut être car j'ai réduit la taille. notamment les encoche qui s'emboiter qui ne laisser pas assez de marge. J'ai du utiliser du gel uv type pate à modeler pour faire tenir certaine partie.
SEMAINE 3¶
jour 8 - lundi 5 janvier 2026¶
je reprend mon travail sur la maison petshop, je pense que je vais réaliser la structure en bois avec la découpe laser

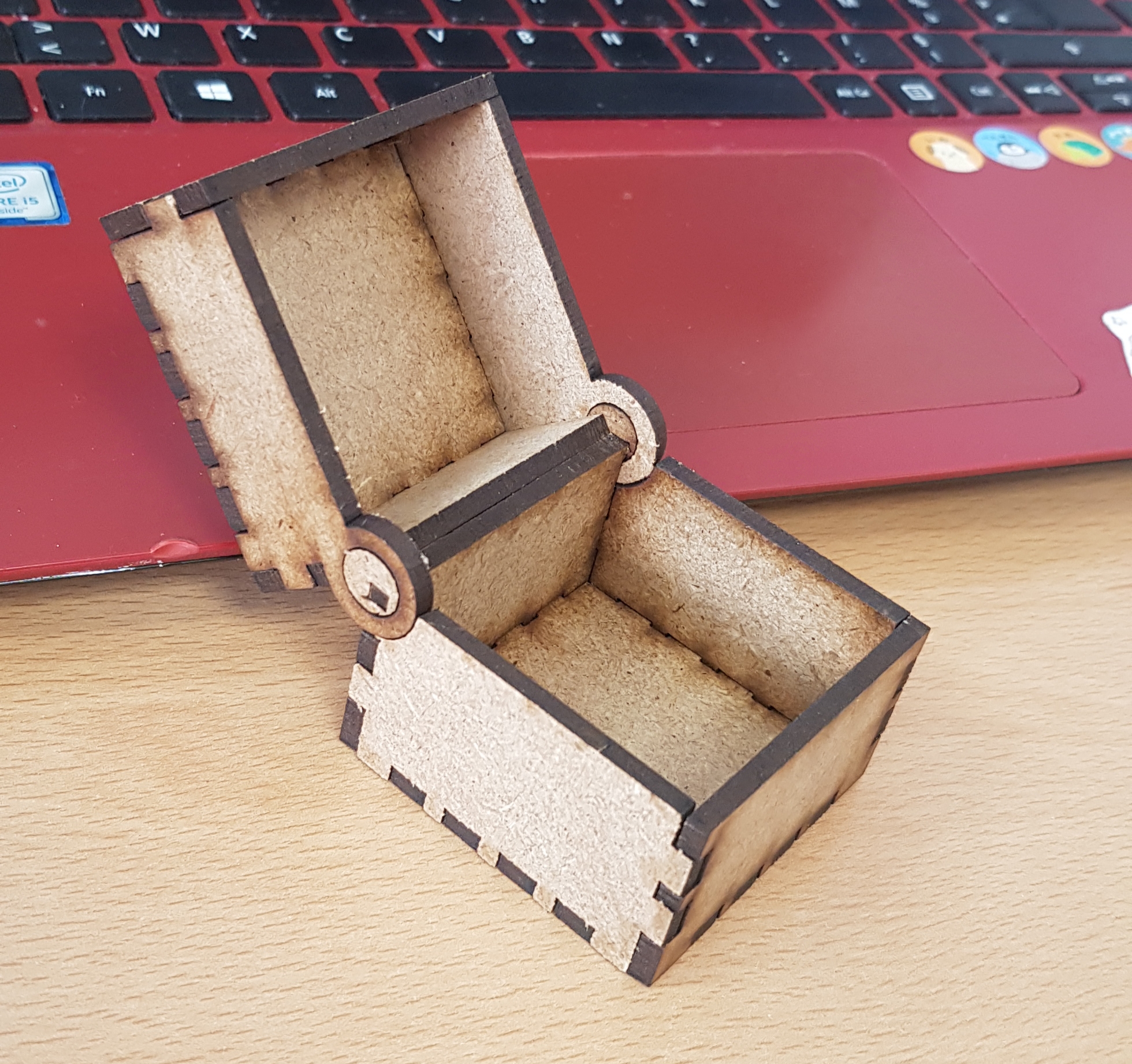

j'ai fait un test e boite à partir de ce modele : https://boxes.hackerspace-bamberg.de/IntegratedHingeBox?language=fr
en changeant ces réglages : réglage enture, espace = 1.0 charnière, hauteur tenon = 1.5, boite, xyhc = 50,50,25,25
la découpe à très bien fonctionner, la boite se construit et s'ouvre bien, j aurais voulu que ce sois un cube parfait, la taille de la charnière est pris en compte dans la taille du couvercle donc on peu y ajouter la moitié de sa taille
la boite tiens sans colle mais ça serait mieux d'en mettre pour le projet final
- il manque un système de fermeture,

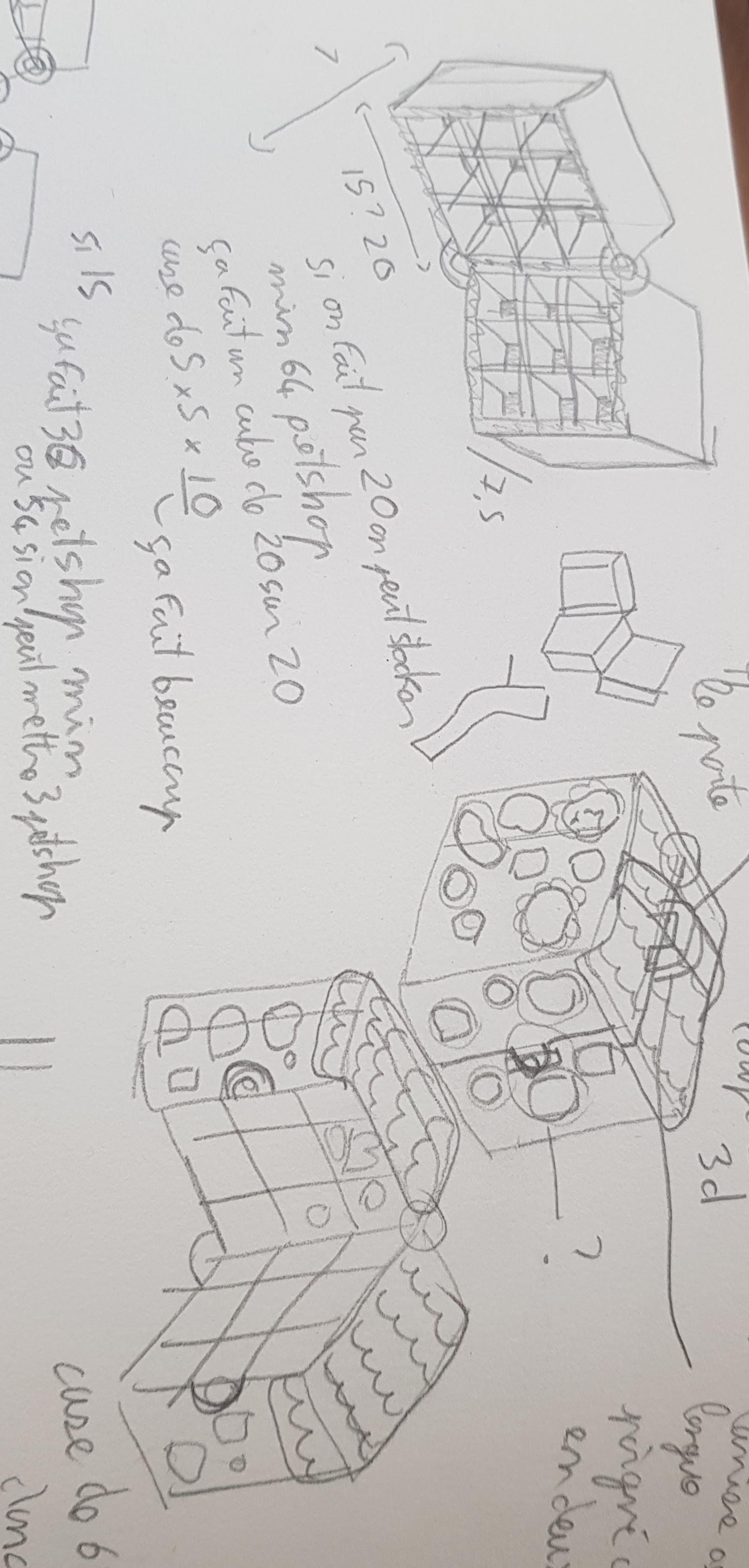

- vérifier la quantité de Petshop qu'on peut mettre dans une case
- voir comment faire le toit
- faire en sorte que le model se coupe en deux au milieux
__
préparation d'un puzzle pour le découper sur bois, avec un dessin en gravure
jour 9 - mardi 6 janvier¶
je continue ma maison Petshop j'ai finalisé la conception et les différents problèmes technique et réaliser et finis le modèle pour la découpe
j'ai crée le modèle sur Inskape en me servant de générateur sur le boxe.py et en fusionnant le modèle de charnière integré et le modèle de tiroir cloisonné

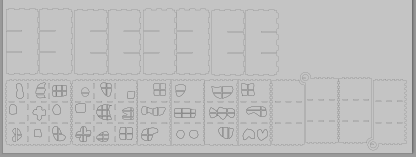

modèle svg pour la decoupe
le projet devrait ressembler à ça :
(c'est basiquement une boite à
charnières intégrés auquel j'ai
rajouté des séparations
-
dans la suite des porte clé aquitaine j'ai également réalisé une logo pour un trophée à offrir au maire de pessac :
jour 10 - mercredi 7 janvier¶
aujourd'hui je vais essayer d'aller découper mon modèle pour la maison Petshop, en espérant que celui ci fonctionne bien
_
j'ai pu lancer la découpe, j'ai eu quelque problème de mesure par rapport a ma plaque d MDF, et une force de découpe trop faible, j'ai pu quand même récupérer mes pièces en forçant, j'ai utilisé une puissance de 100 pour une vitesse de 45, il serait mieux d utiliser une vitesse de 40 je pense.
j'ai pas pu décoller 4 pièce à cause d un matériaux plus dur. d'après mes test d'assemblage il n'y a qu'une pièce sur les 18 qui ne s'emboite pas, sinon tout le reste fonctionne très bien.

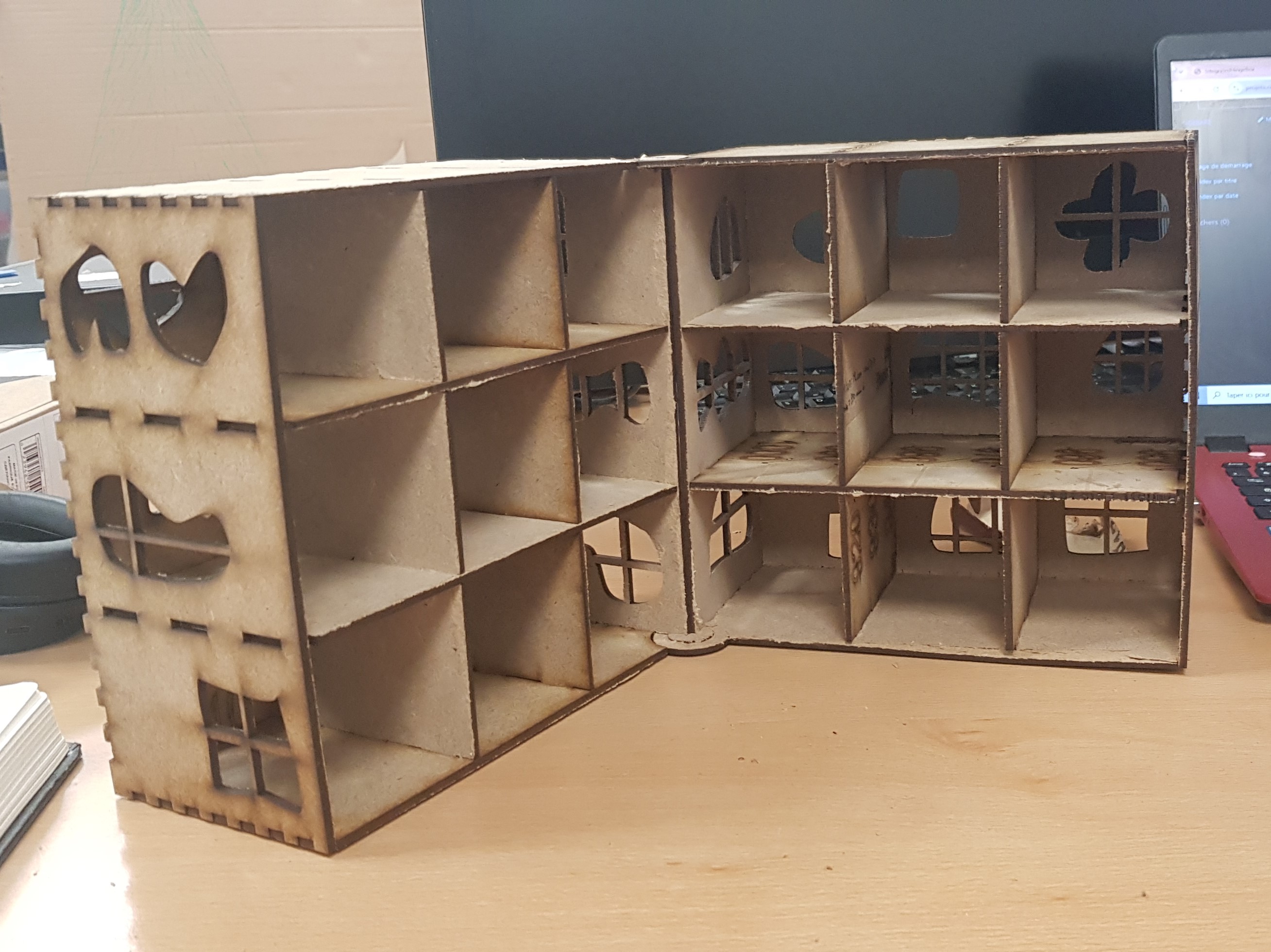

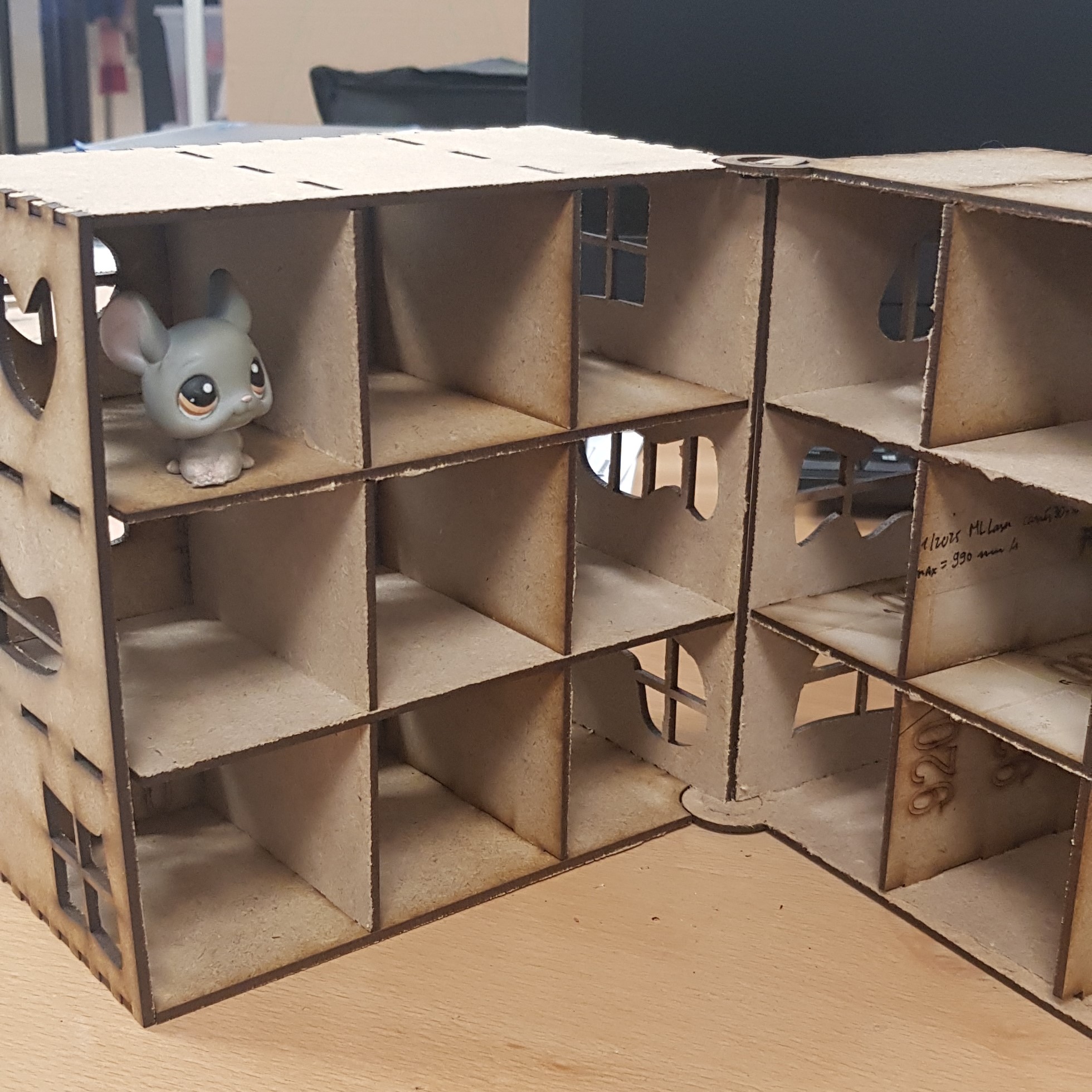

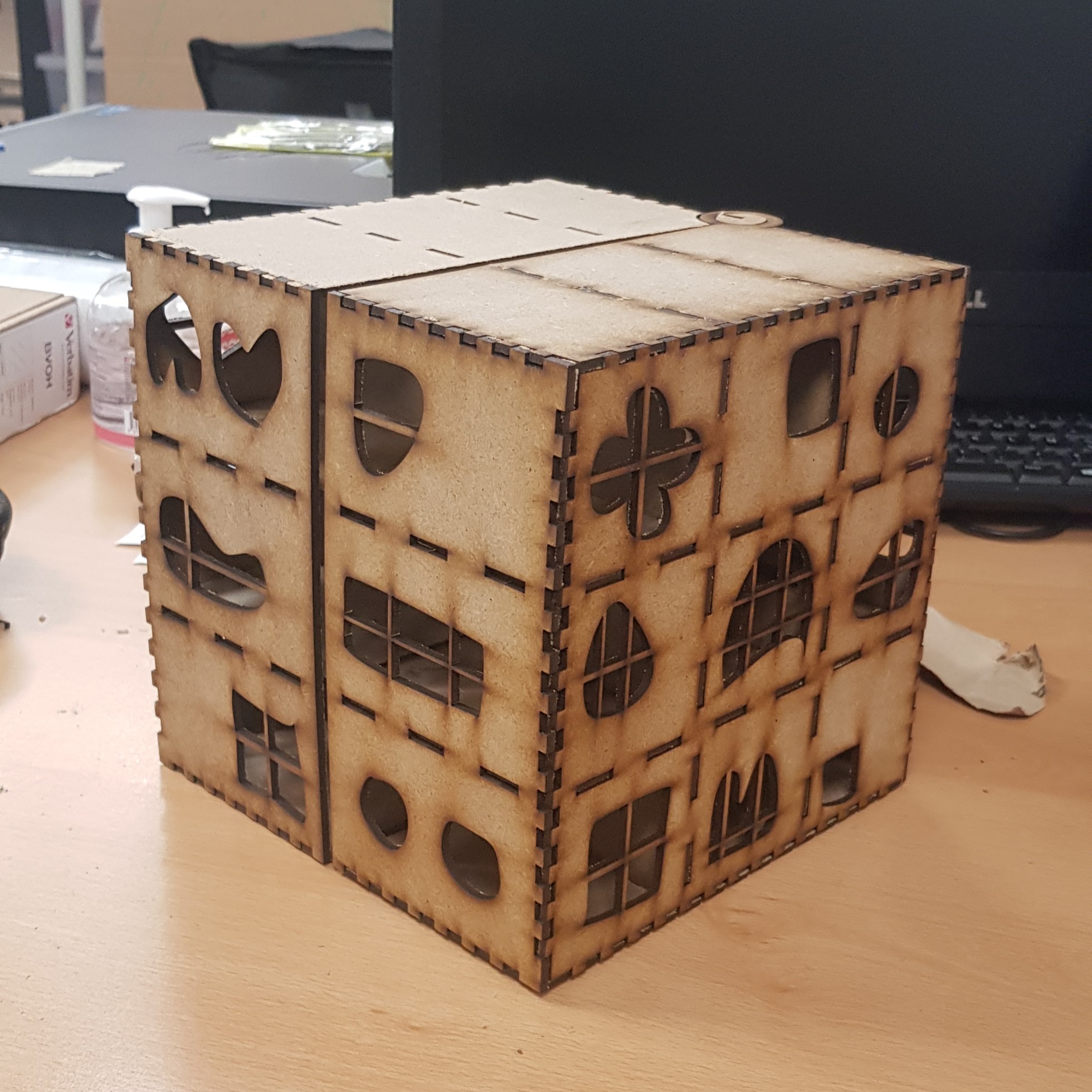

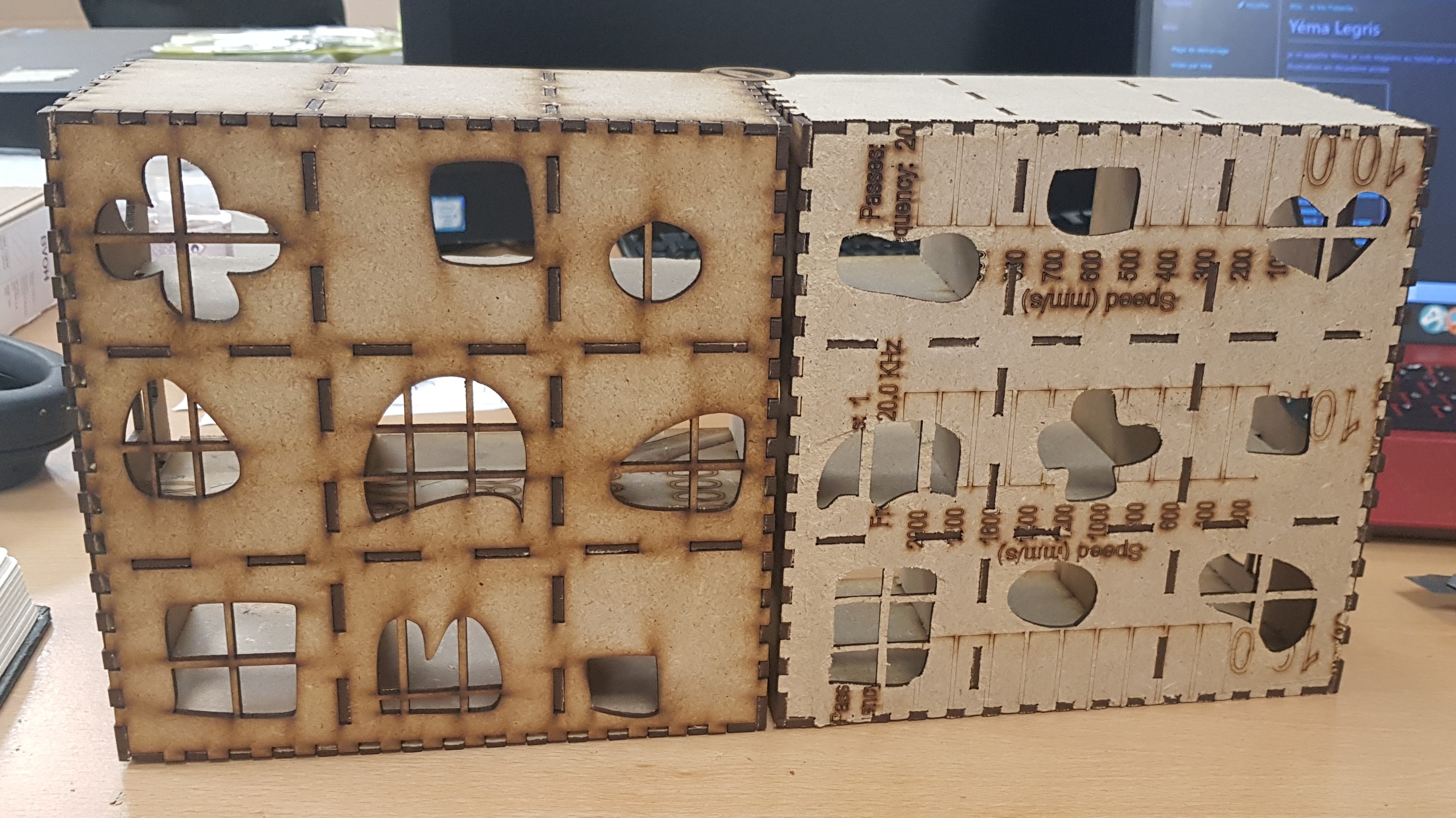

après redécoupage des pièces manquantes j'ai pu assembler tout ensemble et tout fonctionne très bien.
c'est difficile d'assembler car il y a beaucoup de pièce, l ordre le plus facile me semble de commencer par les grande face, y ajouter les séparation, et ensuite tout les coté, il faut terminer par le coté avec le cercle car c'est ce qui va fixer le système de charnière.
j'ai également aider à assembler de trophée destiné au maire de Pessac dont j'avait réaliser le visuel
jour 11 - vendredi 9 janvier¶
j'ai commencer le collage de ma boite Petshop, mais une piece s'est cassé et il y a un problème d'emboitement au niveaux de la charnière, je pense il faudrait couper le bous qui dépasse pour éviter les frottement.
j'ai laisser la boite pour plus tard et j'ai commencer à réaliser les autocollant.
SEMAINE 4¶
jour 12 - lundi 12 janvier¶

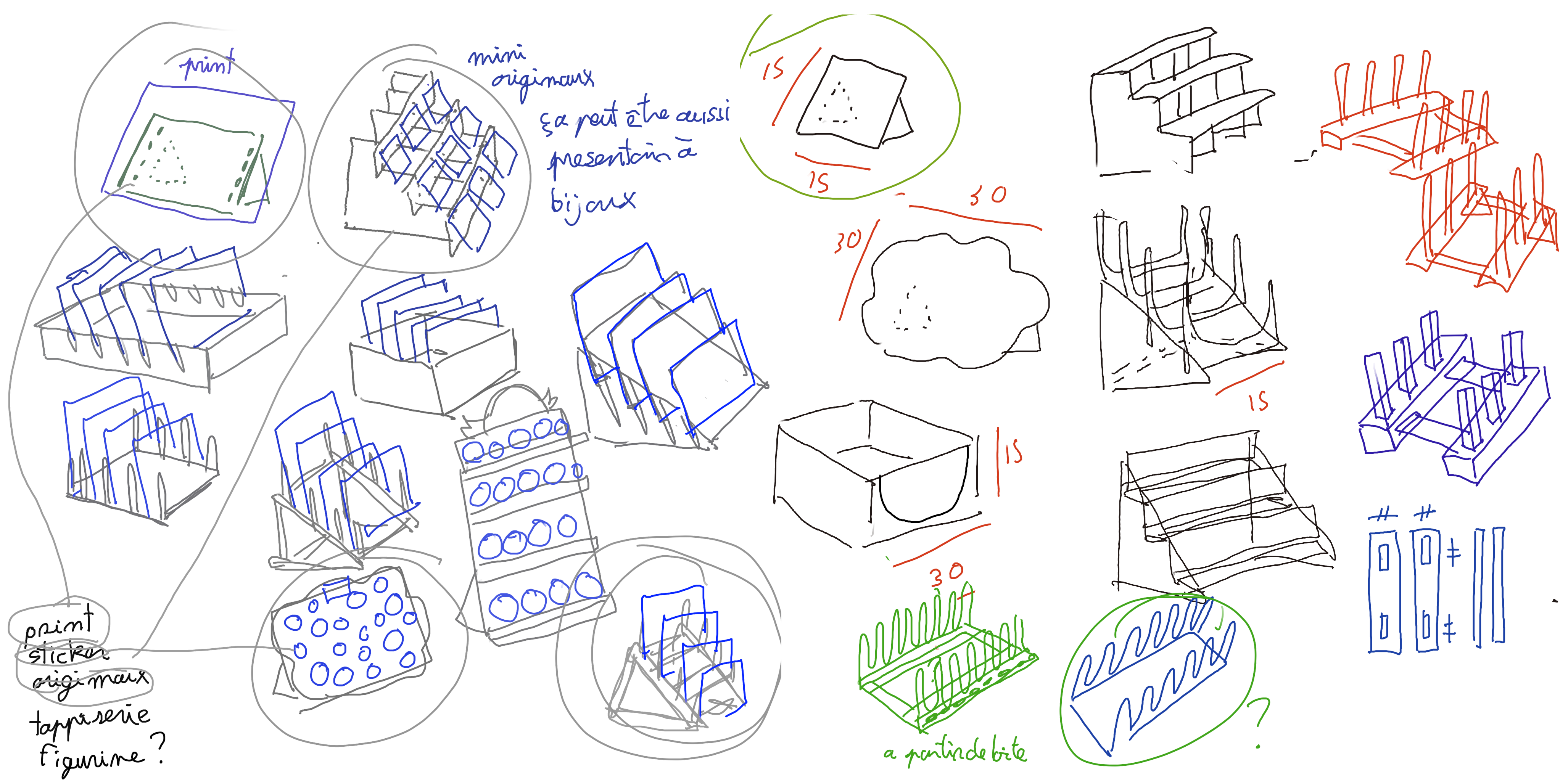

- recherche sur la fabrication de module d'exposition
- aide pour un cours donné à des élèves sur la création de porteclé, le logiciel inkscape et la découpeuse laser
- apprentissage du logiciel blender
jour 13 - mardi 13 janvier¶
- découpe de jeton en bois pour une commande
- comptage de pièce en 3d pour une commande
- assemblage de pièce 3d pour commande
- mise en place du fichier de découpe pour les module d'exposition
jour 14 - mercredi 14 janvier¶
- aide pour préparer des commandes, assemblage de pièce 3d, découpe laser, paquetage, etc ...
- je continue de travailler sur mes modeles d exposition
jour 15 - jeudi 15 janvier¶
J'ai passer la journée avec Pierre pour l'aider à installer son exposition autours de la représentation graphique de théorème mathématique
SEMAINE 5¶
jour 16 - lundi 19 janvier¶

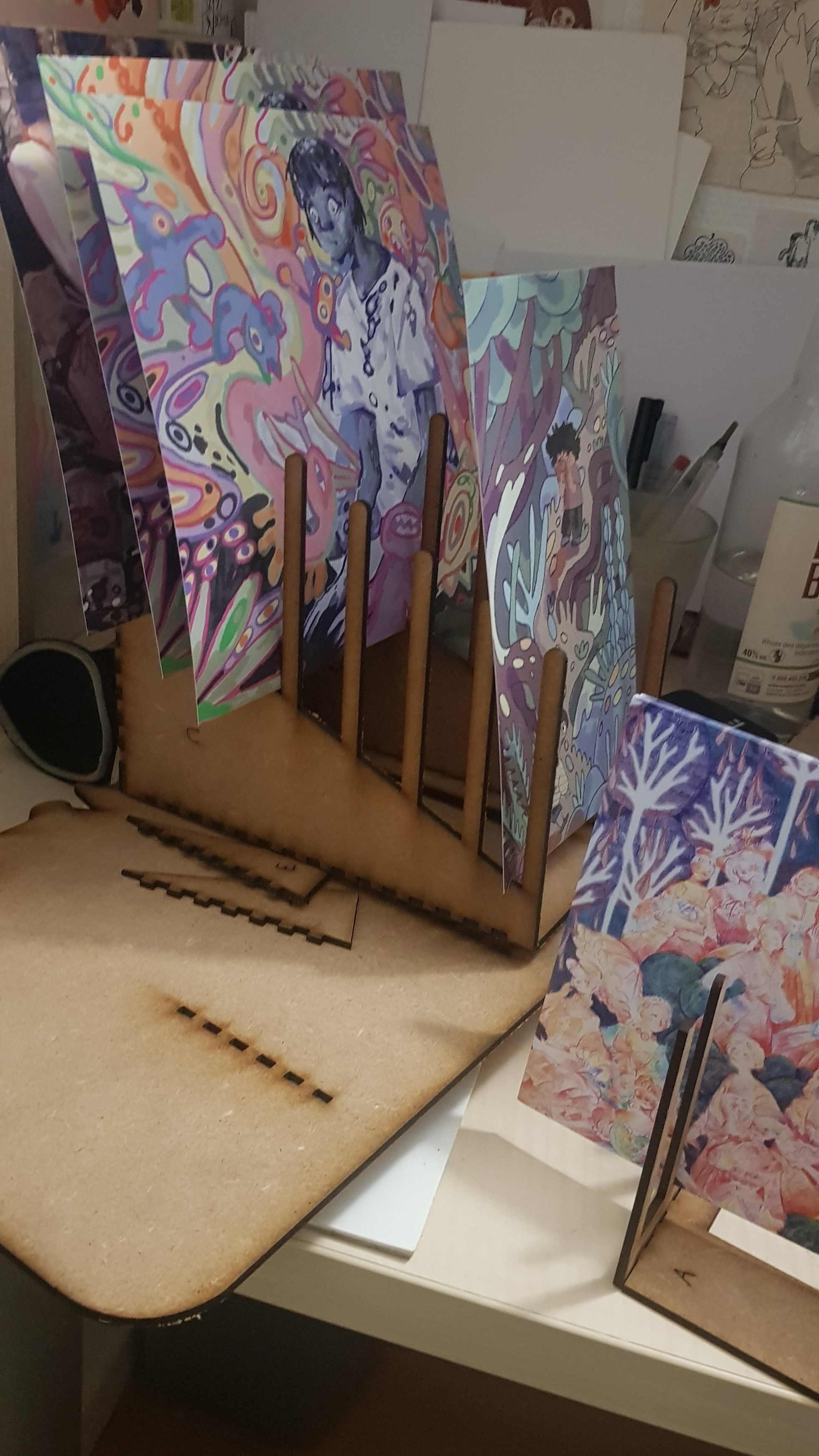

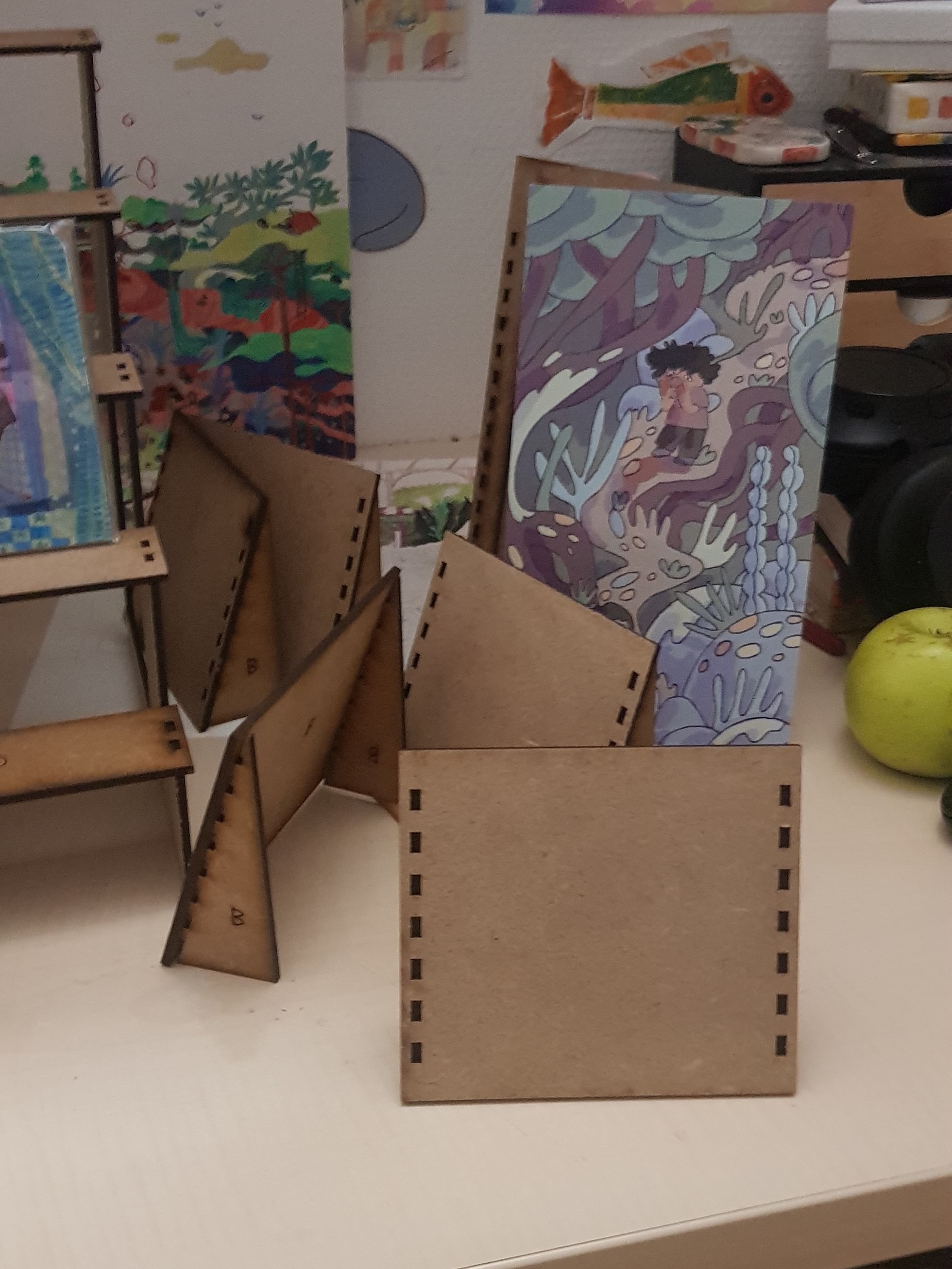

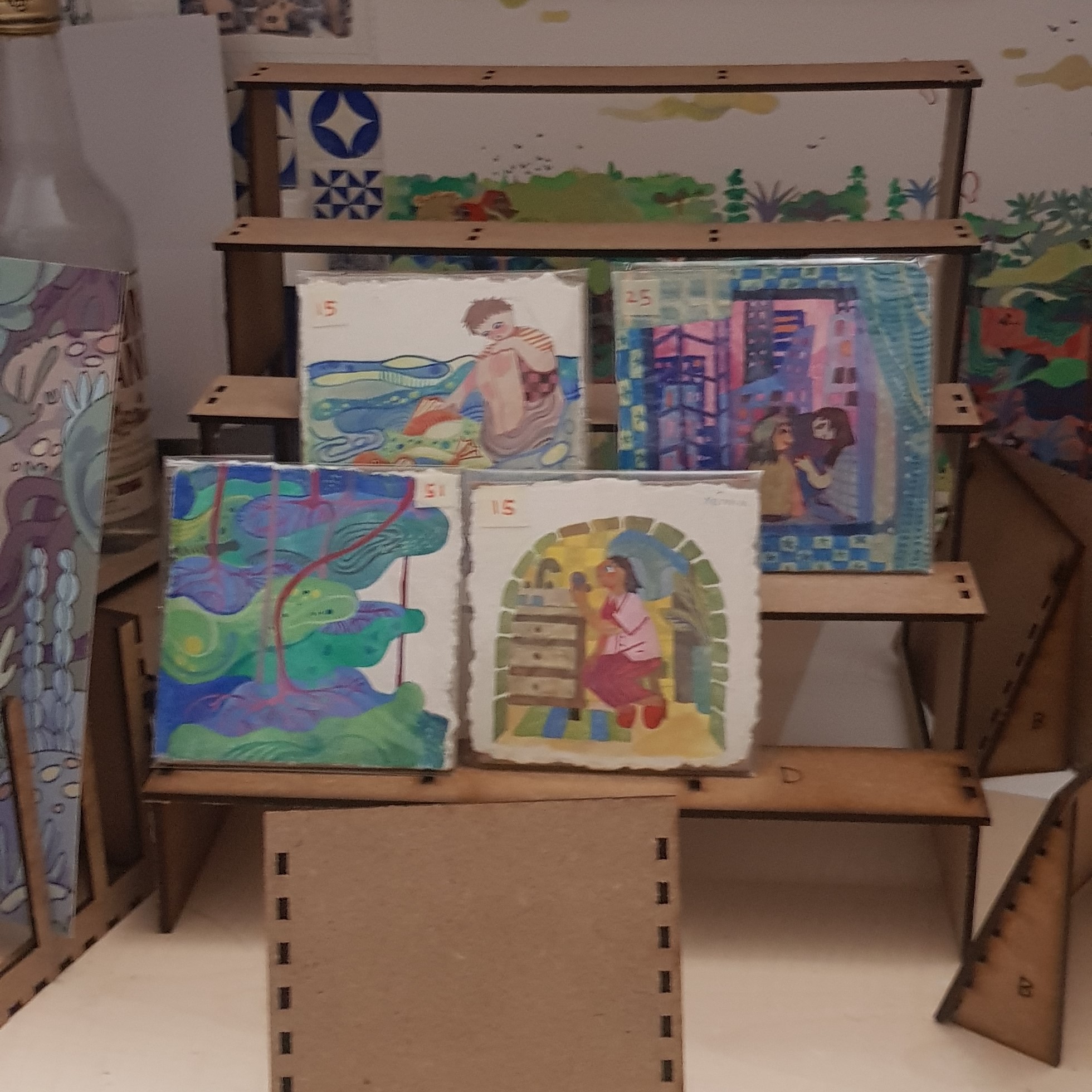

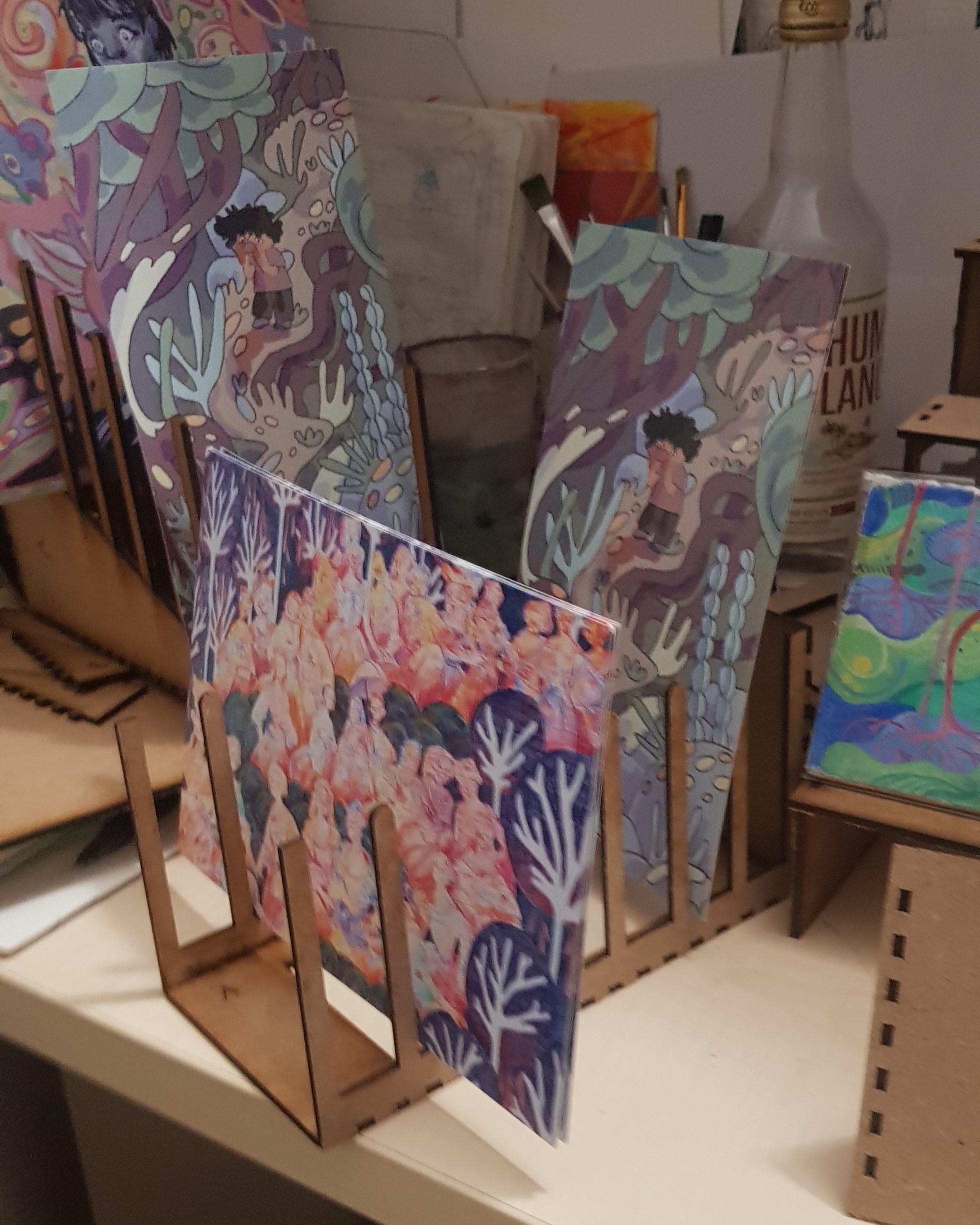

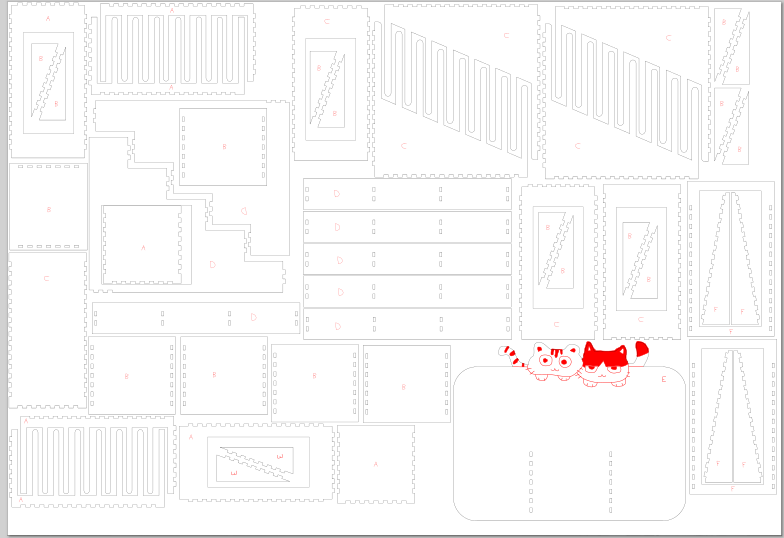

fichier de découpe pur les module d'exposition, le but c'est de crée des petit module qui permette d'exposer des création pour des marché ou ce genre de chose ici il y a 5 types de module différents en plusieurs exemplaire
j'ai pu découper mon fichier dans la journée, il y a eu pas mal de problème, déjà la grande machine à découpe ne fonctionne pas trés bien est nécessite de la laisser refroidir régulièrement pendant la découpe, j'ai appuyer sur stop au lieux de pause, du coup j'ai d'enlever manuellement sur le fichier les découpe qui avait deja etait faite. également certaine découpe dépasser du cadre du laser du coup j'ai du bouger la planche et recalibrer le laser. pour ça c'est pas trés compliqué, je me base sur une forme de repère déjà découpe comme point d'origine que je passe en gravure, ainsi je peux tester si le laser et bien calibrer avant qu'il finissent la découpe.
sinon une fois assembler les module fonctionne trés biens, il y'a juste celui avec les chats, les pieds sont trop petit, je vais le réparer manuellement.
je pense qu'ensuite je vais les peindre entierement a la bombe pour avoir une meilleur apparence.

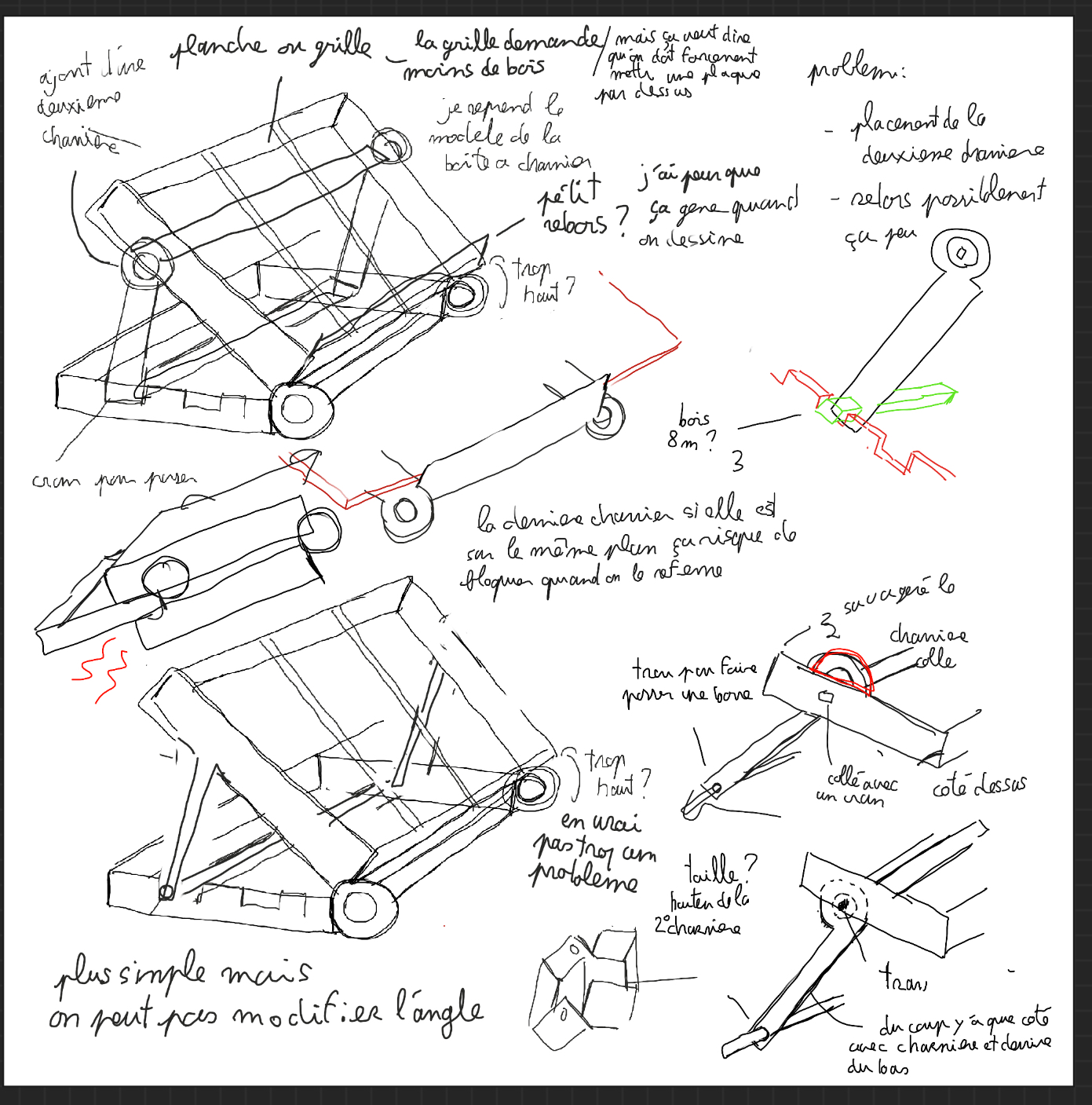

j'ai commencer à réfléchie à la conception d'une planche à dessin inclinable, réalisable entièrement en découpe et avec de la colle
jour 17 - mardi 20 janvier¶

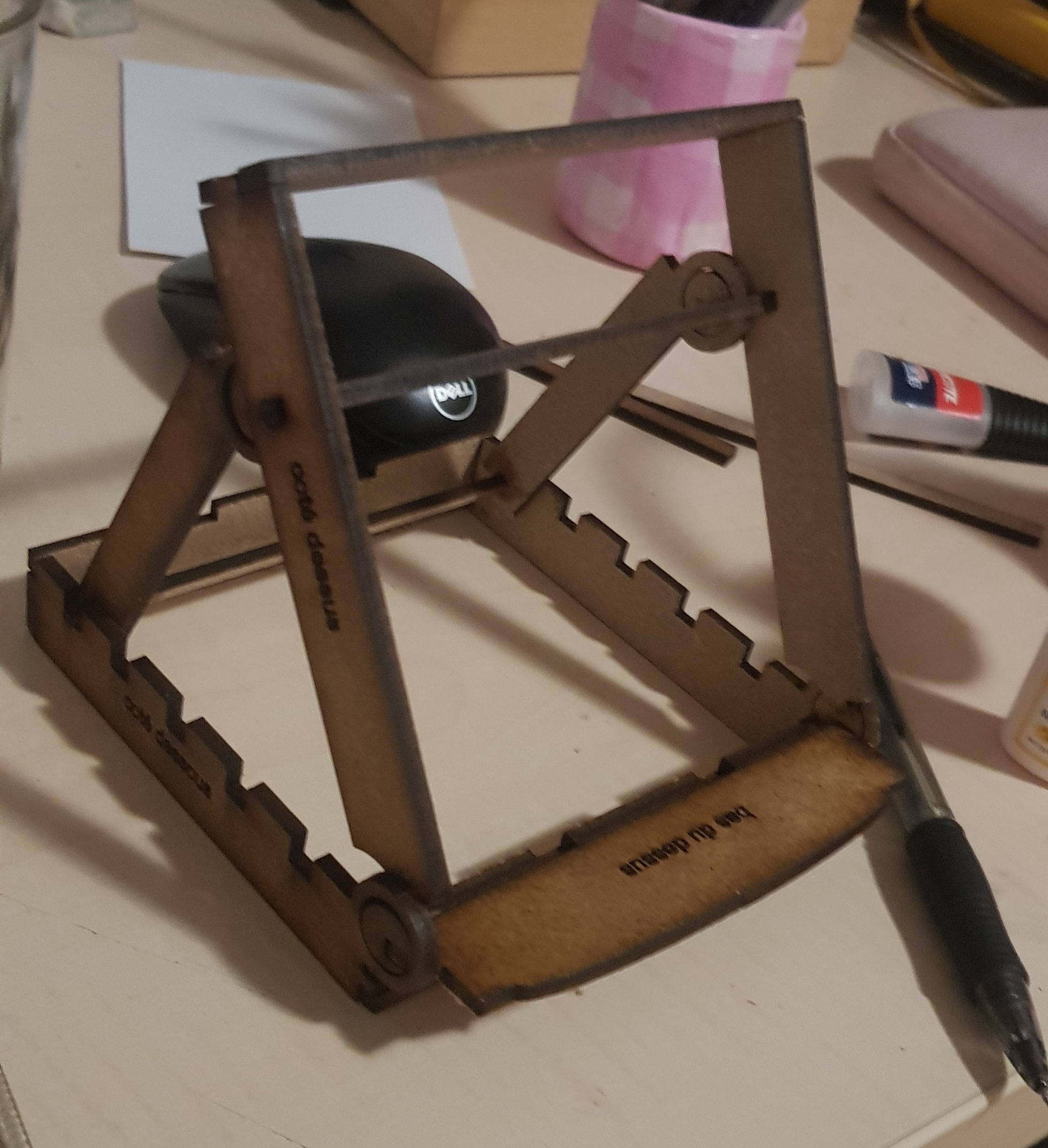

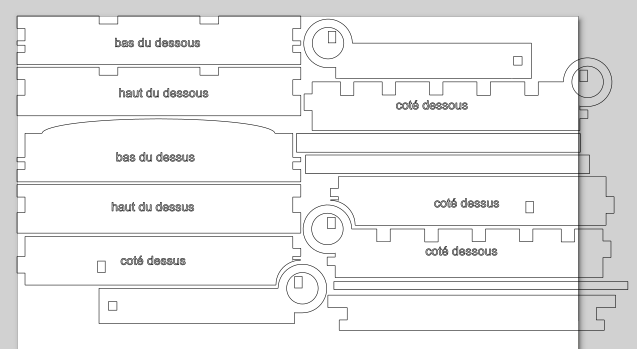

j'ai réalisé ce fichier pour un prototype de planche à dessin inclinable, de taille 10 cm a peu prés,
je me suis baser sur le modèles de boite à charnière intégré disponible sur boxes.py que j'ai beaucoup modifier, notamment en ajoutant une deuxième charnière sur le haut de la boite qui va permettre de régler l'angle de la planche.
j'ai pu l'imprimer et l'assembler dans la journée
y'a pas mal de chose qui fonctionne et d'autre qui fonctionne pas, plusieurs pièce ont été inverser, notamment le bas du dessus et du dessous, ce qui empêche totalement l'assemblage de la planche (sur la photo j'ai modifié manuellement les pièce pour pouvoir l'assembler) également le bas du dessous et du dessus qui on été échanger, ça fait qu'on ne peut pas coller les barre par dessus.
il faut revoir l'emboitement au niveaux de la dernière charnière, je pense le mettre plus loin de la première charnière, et peut être ajouter un espace ou la barre peux se ranger pour que la planche puissent être ranger totalement à plat.
jour 18 - mercredi 21 janvier¶
j'ai modifié le fichier de découpe en corrigeant les problème cité avant
je suis aller imprimé le nouveaux fichier mais il y a eu pas mal de problème avec la grande machine à découper, j'ai du réimprimer plusieurs fois les pièces, et on à tenter de régler les problème de la machine avec Jean-Baptiste mais je me suis rendu compte en cours de route que plusieurs pièce était à l'envers, j'ai corriger le fichier à nouveaux et je vais tenter d'imprimer demain.
j'ai également préparer le fichier de découpe pour les pièces qui reste
jour 19 - vendredi 23 janvier¶

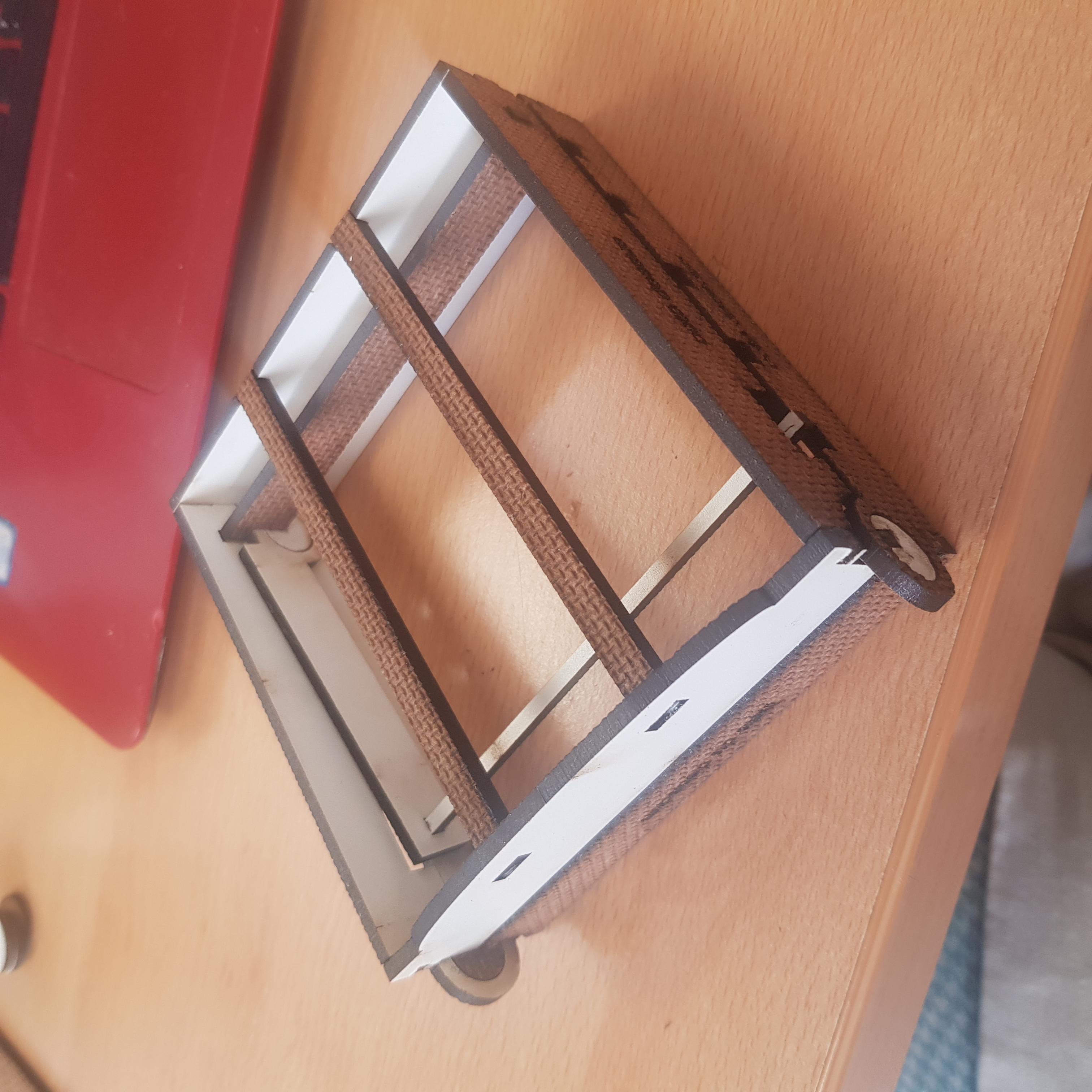

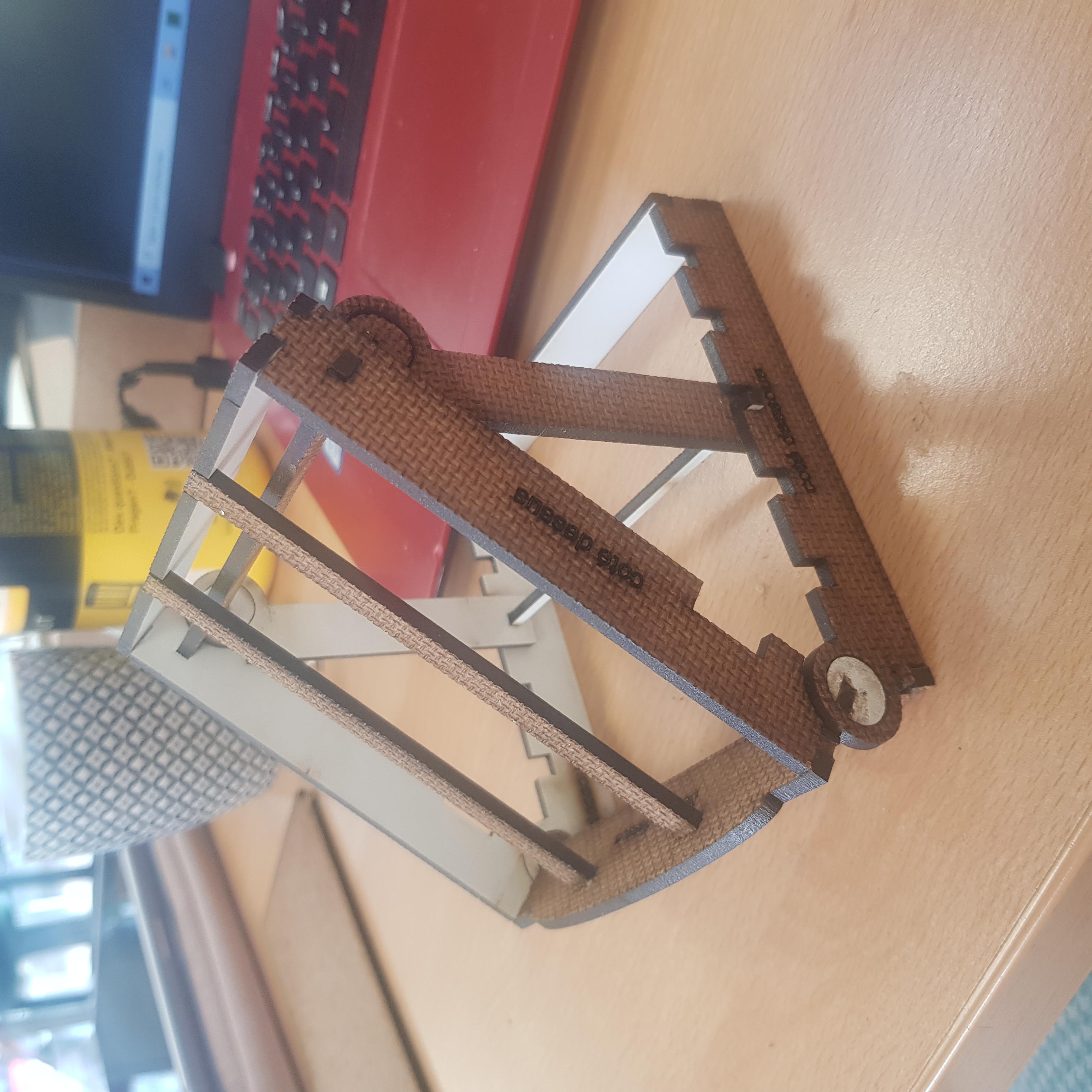

je suis aller retester la grande découpeuse laser pour vérifier qu'elle ne bruler pas, puis j'ai pu découper la dernière version de mon prototype de planche incliné à dessin. la découpe s'est très bien passé et l'assemblage également.
les différents ne semble pas servir à grand chose, l'angle reste tout le temps le même ?
j'ai aussi pu finir les dernières découpe de la maison Petshop également
