2024-2025 S2 Groupe 3

Le Puissance 4

Le but de cette AOP est de modéliser puis de concevoir un projet . Le choix du projet est libre c’est à dire que nous avons pue choisir ce que nous voulions réaliser . Ainsi pour nous avons choisi de réaliser un puissance 4.

Définition :

Le puissance 4 est un jeu de société qui aborde le thème de la stratégie . Il a été commercialisé pour la première fois en 1974 ce jeu a été déposé par Howard Wexler et Ned Strongin. Puis ensuite produit et distribué par la société Milton Bradley, qui est aujourd'hui une filiale de Hasbro.

Anecdote bonus : Même si le jeu a été officiellement publié en 1974, des versions similaires étaient déjà connues de manière informelle bien avant, sous forme de jeux faits maison.

Règles du jeu :

Le jeu se joue sur une grille verticale de 6 lignes et 7 colonnes.
- Chaque joueur dispose de jetons d'une couleur différente (souvent rouge et jaune).
- À tour de rôle, les joueurs laissent tomber un de leurs jetons dans une des colonnes.
- Le jeton tombe alors tout en bas de la colonne, ou sur le jeton déjà présent.
- Le premier joueur à aligner 4 jetons consécutifs (en ligne, en colonne ou en diagonale) remporte la partie.
- Si la grille est pleine sans qu’aucun joueur n’ait aligné 4 jetons, la partie est nulle.
Le choix du projet :
Avant que le projet commence nous devions nous mettre d’accord sur le projet que nous devions réaliser pour cela nous avons réfléchi longuement avant de trouver le thème qui nous tient à cœur : les jeu de société !
Pour cela une deuxième période de réflexion été nécessaire pour trouver le jeu de société qui nous correspond . Nous nous sommes mis d’accord sur le puissance 4 , un jeu stratège mais sans prise de tête .

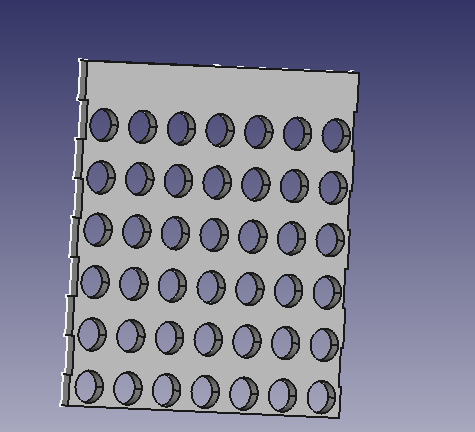

Puissance 4 grille(2)-Cut_cs.svg
Puissance 4 grille.FCStd

Pour la grille, nous avons réalisé un croquis avec les dimensions à respecter pour que les jetons passent dans les trous sans frotter mais que le jeu entre le jeton et le support ne soit pas trop important. Sur freecad, nous avons réalisé un array qui nous a permis d'avoir un quadrillage avec des ronds alignés. Nous avons fait la soustraction de cet array à un rectangle de bonne dimension pour obtenir la grille ci-dessus. On a fait sur chaque coté des bords en forme de "dents" pour permettre un bon emboîtement avec les pieds du puissance 4.

PieceMP.FCStd
PieceMP-Cut001.stl
Pour la pièce (les jetons), nous avons avec freecad réalisé un rond de 3cm de diamètre et 1cm de largeur. Nous avons également gravé la lettre M et P (en référence à Mesures Physiques notre département) au milieu des jetons. Il y a 42 jetons en tout.
Comme dis dans le règle du jeu les jetons on des couleurs différente qui sont souvent le rouge et le jaune c’est pour cela que nous avons décidé de réaliser les jetons à l’aide de l’impriment 3D.
Le choix du fils :
- PLA rouge
- PLA jaune

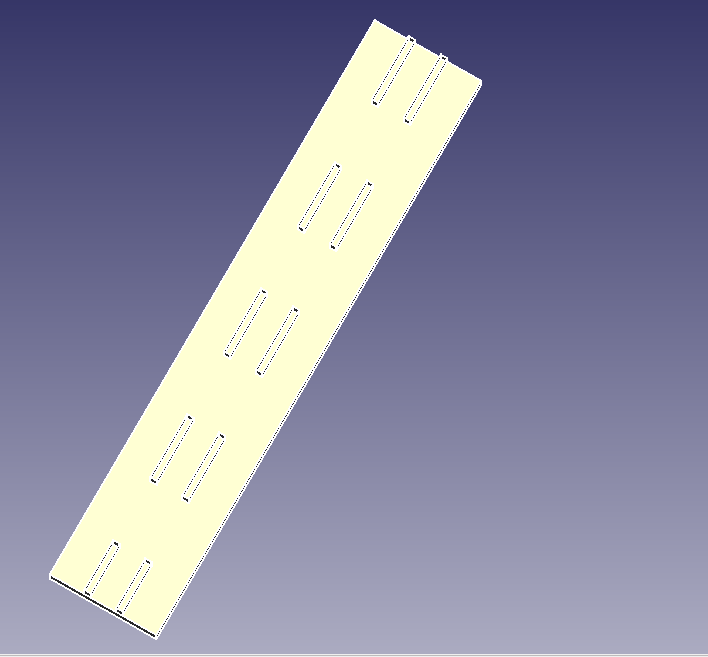

SOUTIEN.FCStd
Pour la barre de soutien l'objectif est d'emboîter cette pièce à la grille afin de pouvoir faire tenir la grille droite.Les dimensions sont les suivants :Hauteur : 265,65mm ,Longeur : 245,13mm et profondeur : 3mm
Nous n'avons pas finit l'extrude, il nous manque donc les trous pour l'emboîtement.

Séparation.FCStd
Pour ne pas que les pièces tombent aléatoirement et reste dans leur colonne, nous avons réalisé des barres pour créer des séparations entre les colonnes. Elles avaient comme dimensions 265,65mm, une largeur de 3mm et une profondeur de 12mm.
