Plateau de jeu¶

!Ticket en cours https://projets.cohabit.fr/redmine/issues/648!

Plateau¶

Conception de la maquette 2D sur Inkscape. Dimensions = 70x43cm.

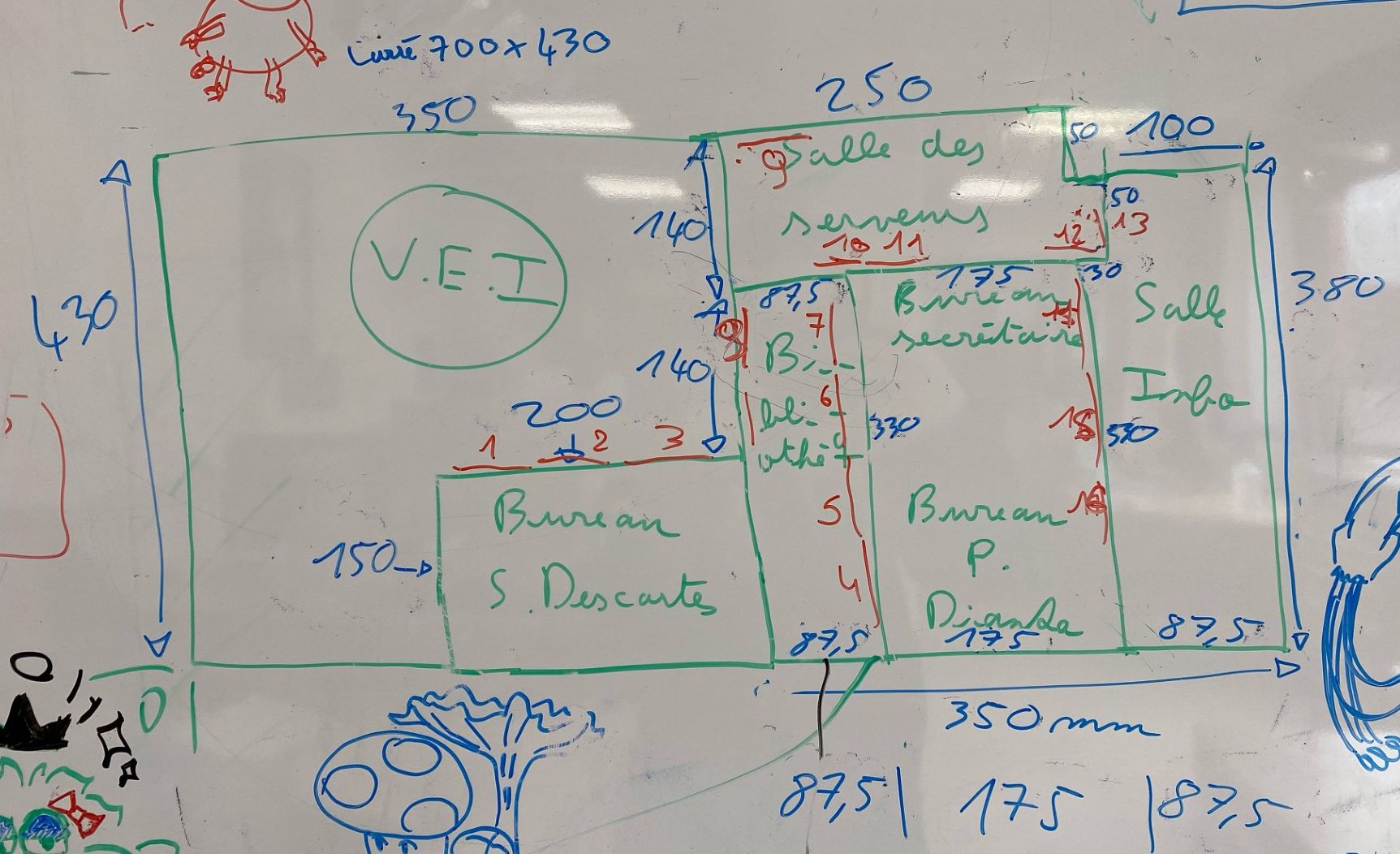

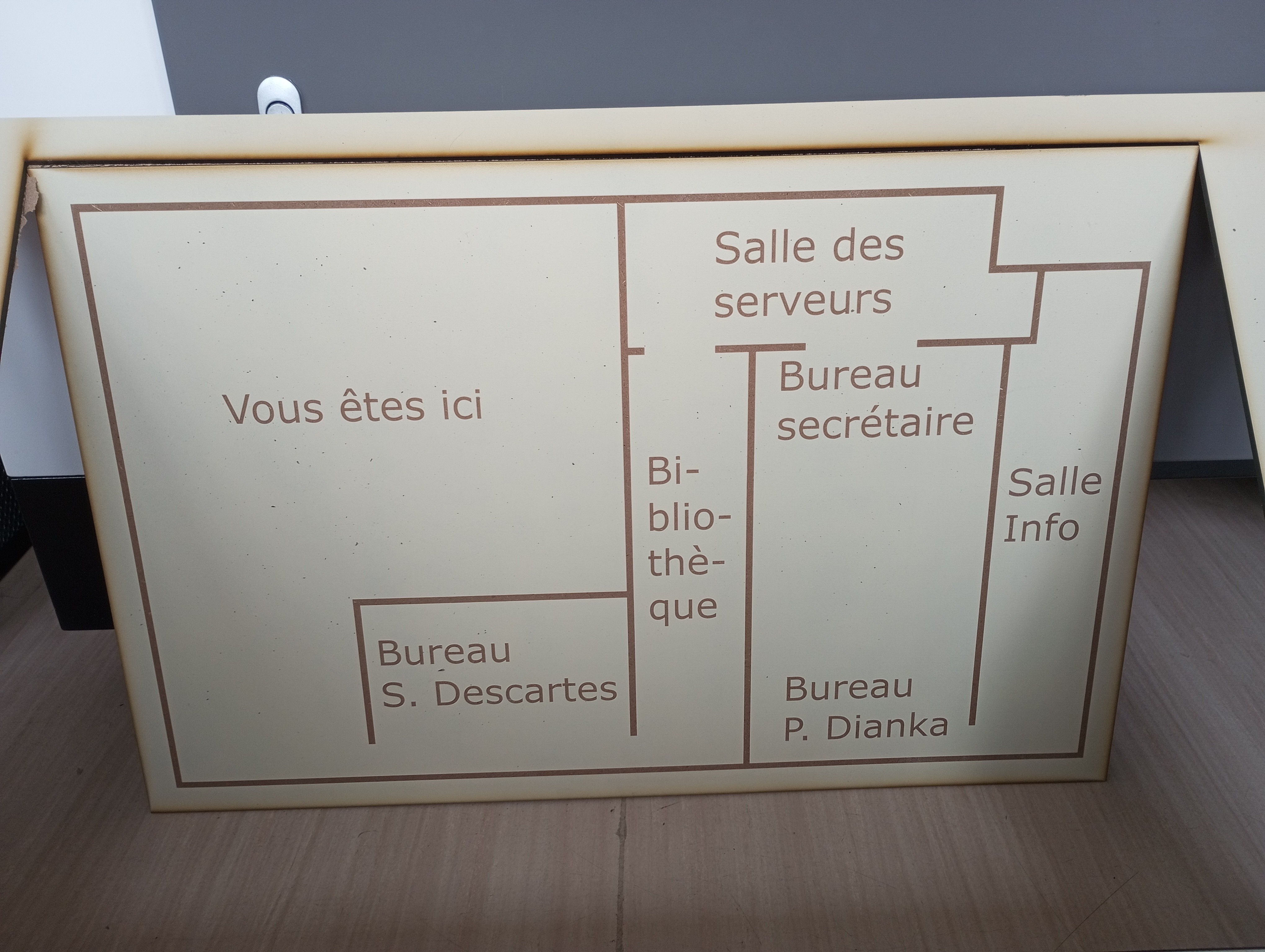

(Schéma de la maquette)

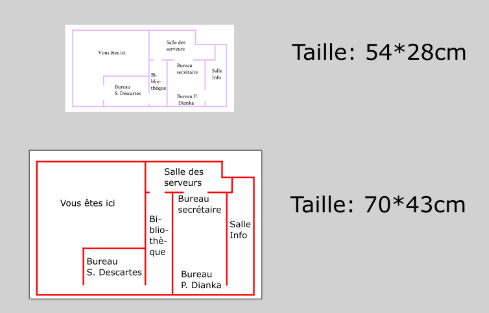

(Dessin de la maquette réalisé sur Inkscape, fichier: EssaiMaquette2.svg)

Drapeaux¶

Version la plus récente du porte-drapeau: fichier: p.d.FCStd

Dimensions de la pièce:

Matière utilisée = 2.71m de PLA
    Temps d'impression = 1h4m
    Supports: oui (arbres)
    Hauteur drapeau: 20mm
    diamètre pion de centrage: 4mm
    diamètre base: 20mm
    diamètre milieu: 10mm
    diamètre haut: 10mm
    epaisseur_plateau: 3mm

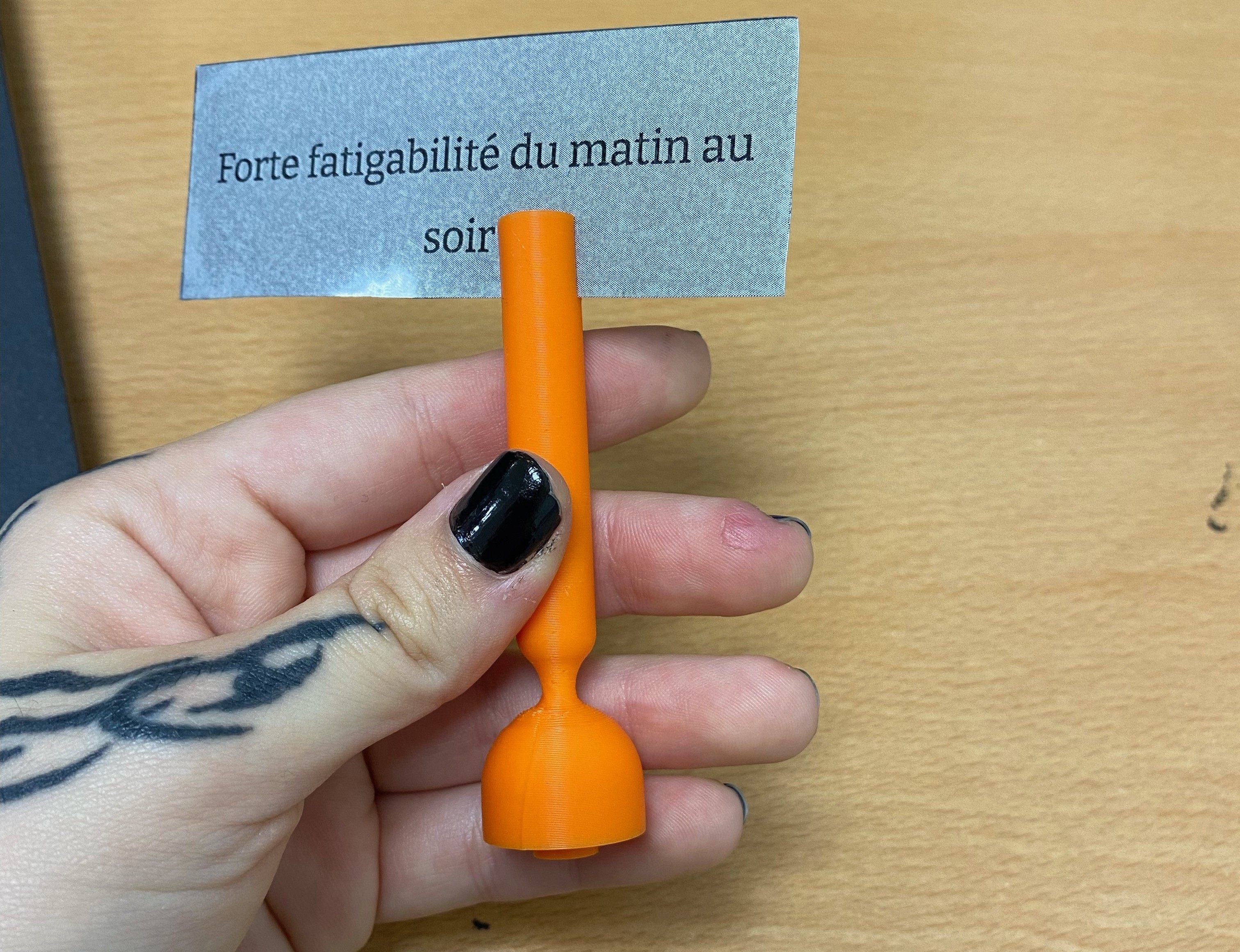

(Photo du porte-drapeau)

Murs¶

Pions¶

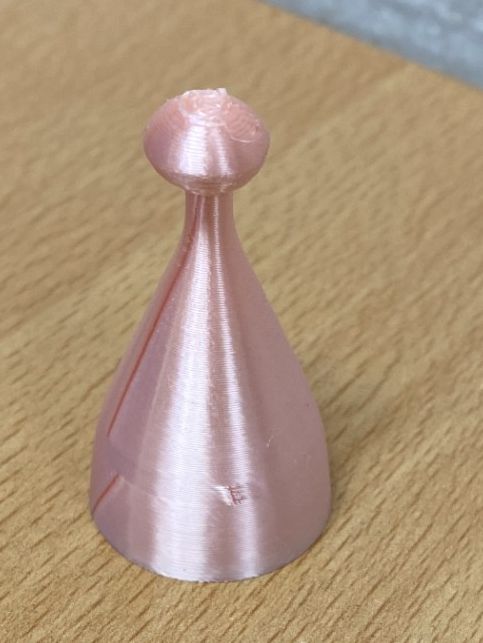

(12/11) Modélisation (sur le site tinkercad) et impression de pions avec fentes pour la maquette de l'Incluedo. Ces pions permettent d'avoir une double fonction (à la fois celle de pion mais aussi celle de porte-drapeau) et cela permet ainsi de réduire le nombre d'éléments sur le plateau de jeu.

• Matière utilisée = 1.36m de PLA
• Temps d'impression = 23 min
• Supports: non

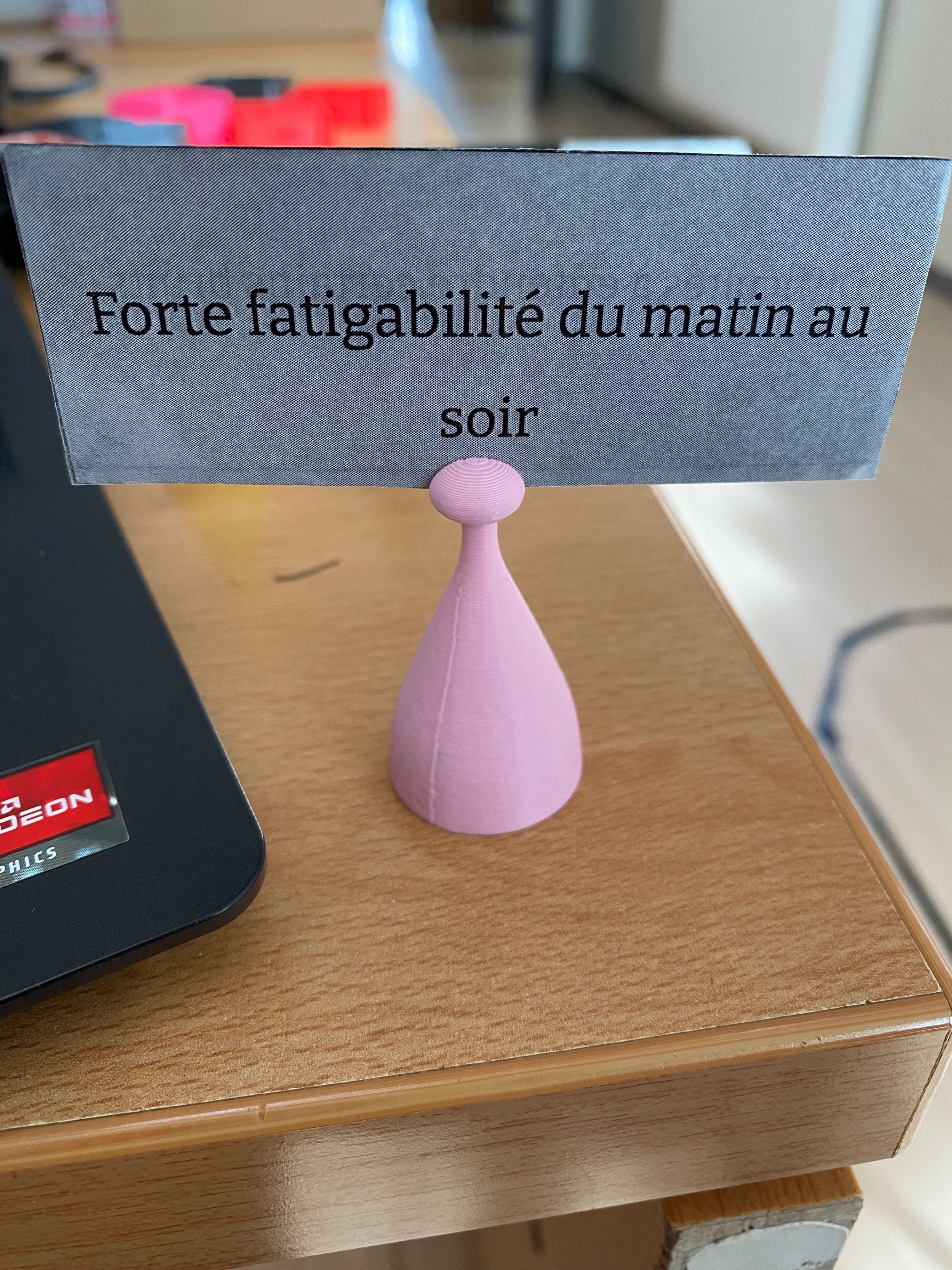

(Photo du pion avec fente. Fichier: Pion incluedo TC v1.bgcode)

Ce pion a par la suite été ré-imprimé: x1 jaune, x1 orange, x1 noir, x2 gris clair.

(14/11) Peinture à la bombe des pions avec fente.

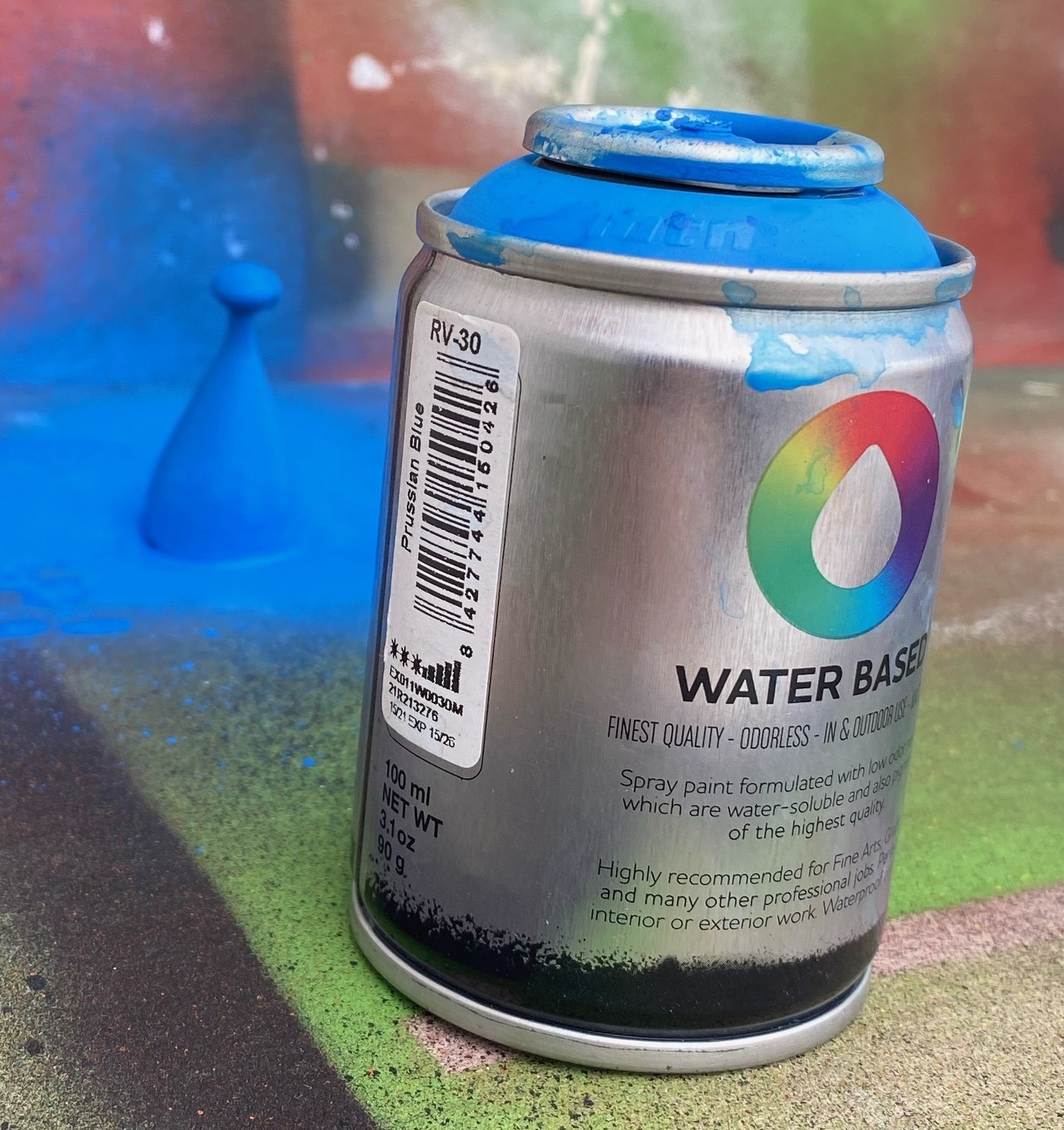

(Photo du pion peint avec la bombe de peinture qui a servi, référence peinture: MTN Water Based Paint - Bleu de Prusse (Prussian Blue) - RV - 30)

(Photo du pion peint avec la bombe de peinture qui a servi, référence peinture: MTN 94 - Vert dragon (Dragon Green) - RV - 113)

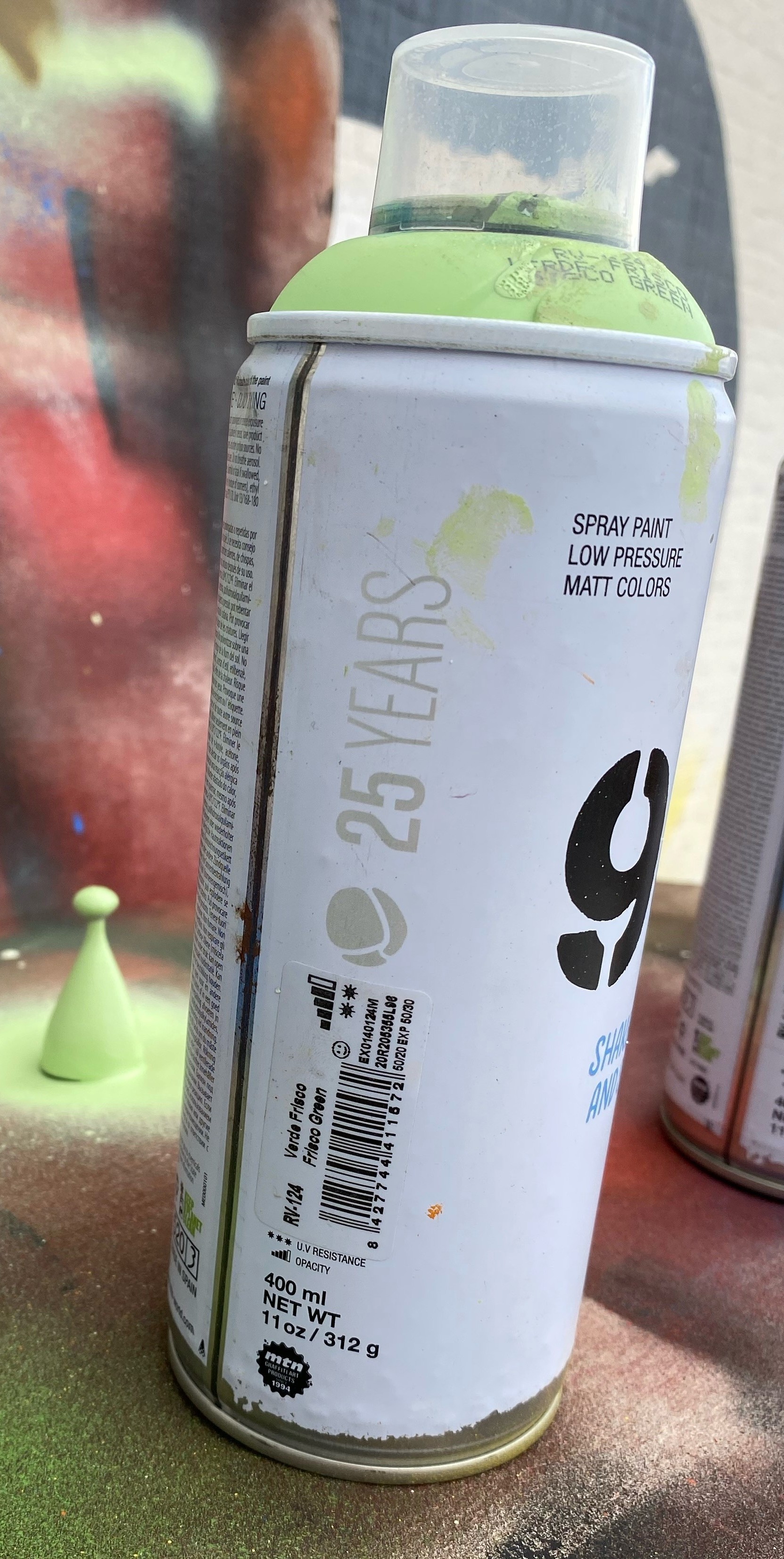

(Photo du pion peint avec la bombe de peinture qui a servi, référence peinture: MTN 94 - Vert Frisco (Frisco Green) - RV - 124)
