Tutoriel "Fabrication de la grappe de capteurs"

Cette documentation doit permettre à quiconque de fabriquer une de nos grappes de senseurs température/humidité.

On retrouve sur cette page les 5 parties importantes pour la fabrication : la liste du matériel, la fabrication du boîtier, la fabrication des circuits imprimés, le câblage et la programmation des capteurs.

La liste du matériel

Fabriquer le boîtier

Pour la fabrication de notre grappe, on commence tout d'abord par imprimer le boîtier par impression 3D. Le boîtier sera composé de trois parties : une base, un bloque-fils et capot pour refermer le tout.

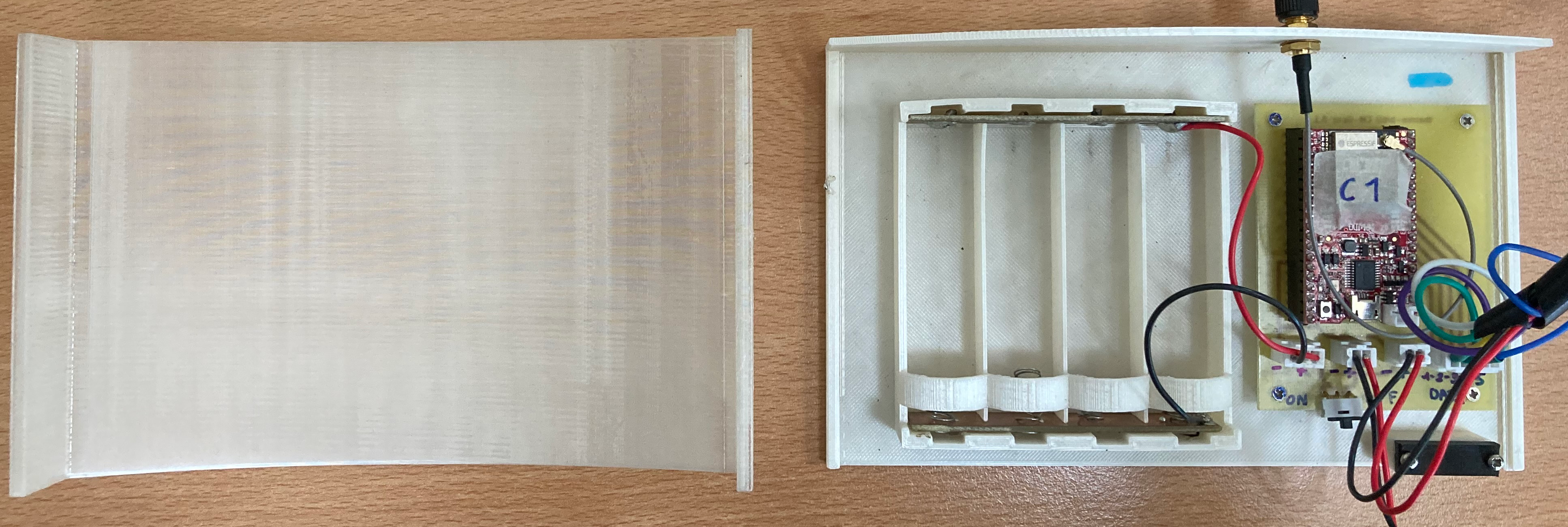

Le boîtier ressemblera à l'image ci-dessous (parties blanche imprimées 3D uniquement) :

On utilisera les liens ci-dessous pour pouvoir télécharger les fichiers pour les impressions.

Télécharger ces fichiers:

Le lien suivant permet de retrouver tous les fichiers d'impression 3D du projet : https://projets.cohabit.fr/redmine/projects/projets-du-fablab/wiki/Bo%C3%AEtier_impression_3D

Fabriquer les circuits imprimés

Il y a trois circuits imprimés à fabriquer :

Le câblage

  • La distance entre chaque capteur est de 40cm
  • La distance entre le premier capteur et la carte est de 30cm

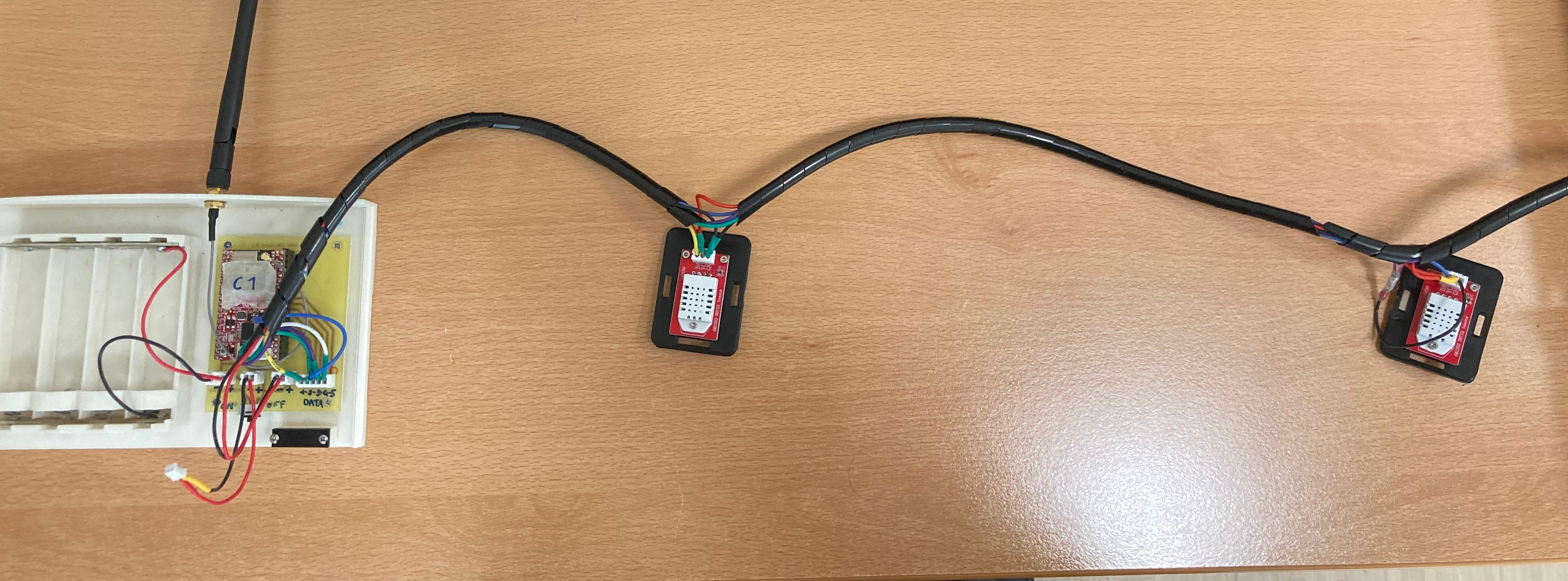

Image du câblage entre la carte et le premier capteur, ainsi qu'entre le premier et deuxième capteur :

(les distances appliquées ici sont propre à ce câblage)

⚠ Les erreurs à éviter :

Pour notre part, on a dû re-faire le câblage dû à la mauvaise isolation des parties dénudées des câbles qui se sont touchés, et qui ont provoqués un court-circuit qui a donné une piste cramé.

Il faut donc avant préconiser l'utilisation de gaines-thermo, entre les câbles et le connecteur avant qu'il soit fixé à l'intérieur.
Ensuite, on peut aussi utiliser une autre gaine, un peu plus grande, pour réunir les deux câbles et le connecteur pour renforcer le tout afin qu'il ne ce casse pas.

Programmer les capteurs

Dans un premier temps, on clone le git.

On fourche une nouvelle branche ou un nouveau dépôt.

Ensuite, on modifie le Grafana pour accueillir la nouvelle grappe de capteurs

On va après modifier les identifiants de connexion

Puis, on téléverse le code dans le capteur

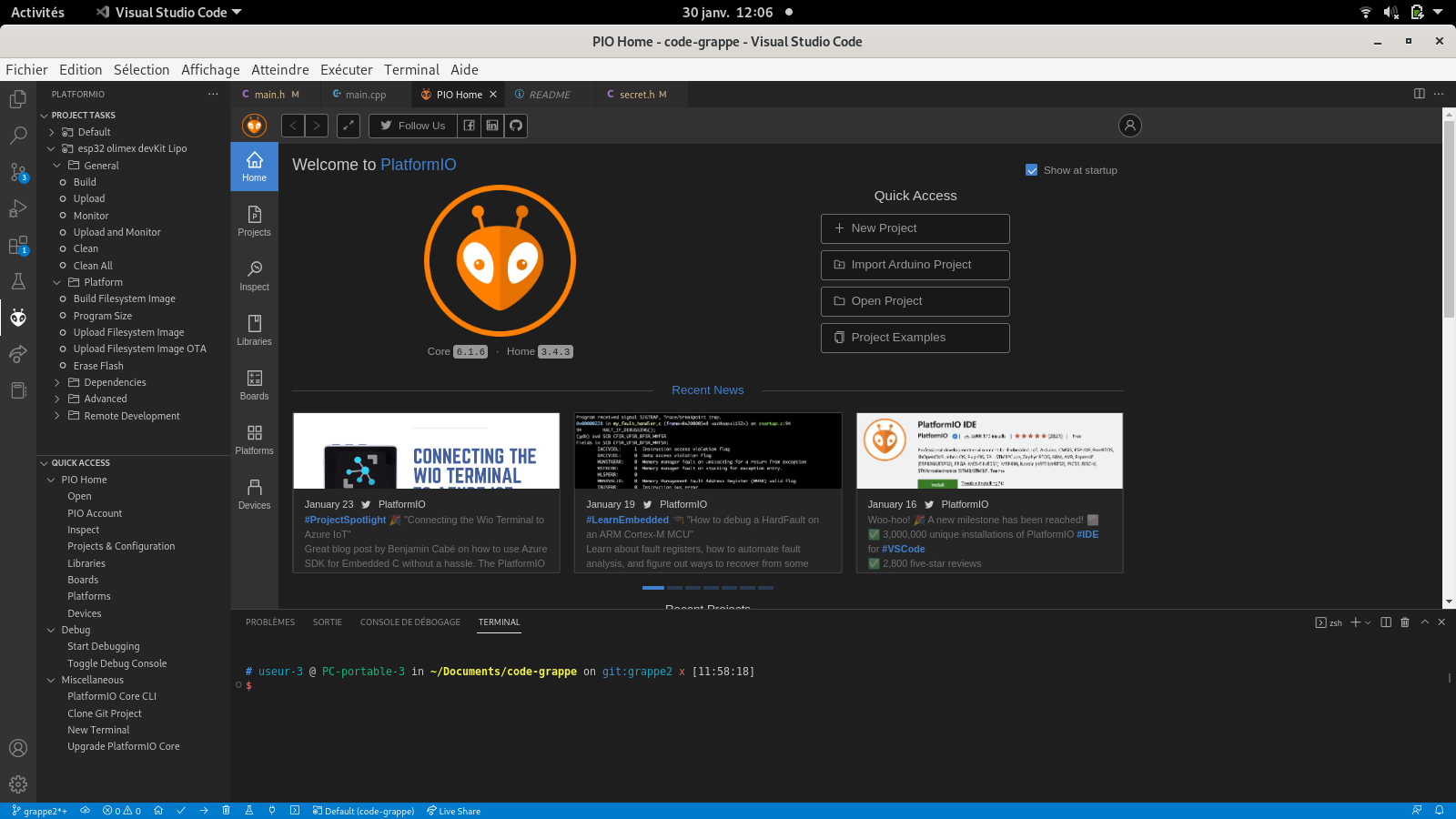

- Lancer le logiciel visual studio code :

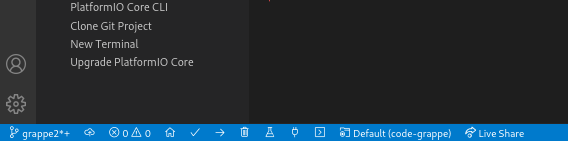

- Ensuite cliquer sur la petite maison en bas de la page

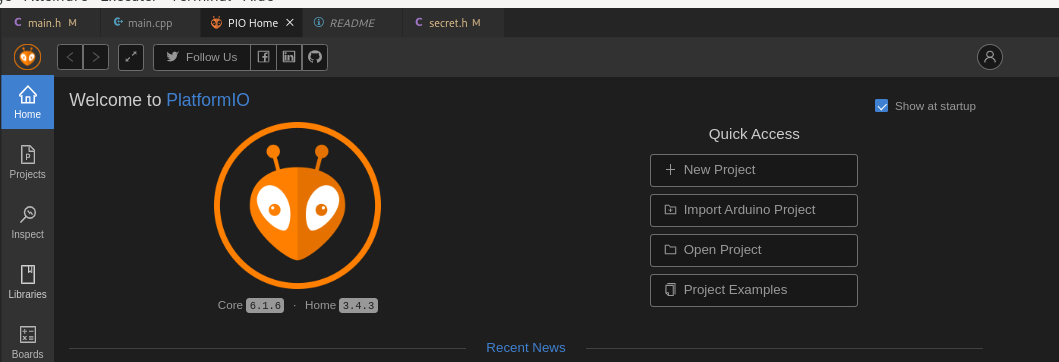

  • Vous allez atterrir sur cette page

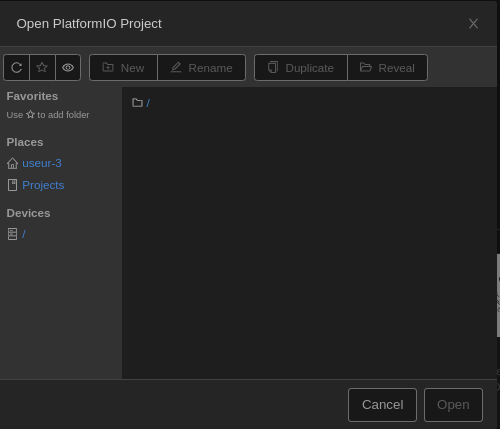

  • Ensuite cliquer sur open project

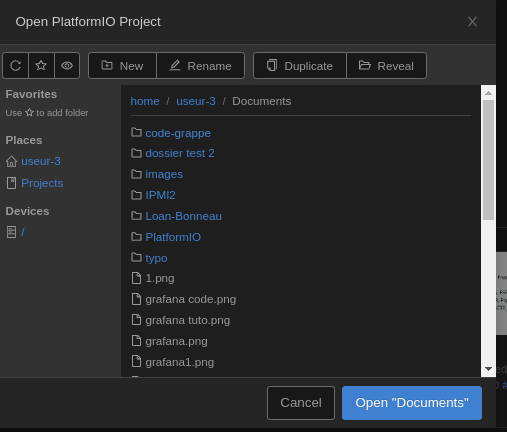

  • sélectionner le dossier grappe code:

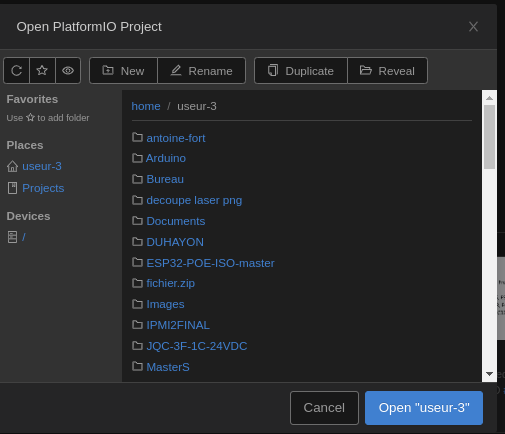

  • user3:
  • sélectionner le dossier ou vous avez mis le fichier code grappe
  • Ensuite sélectionner le ficher code grappe,puis l'ouvrir

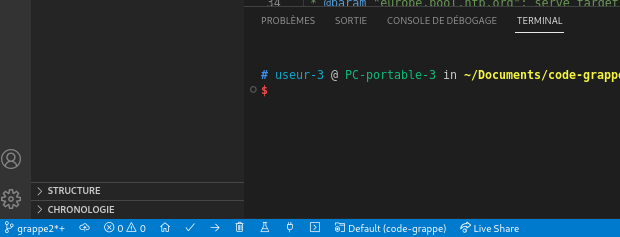

  • Ensuite, il faut vérifié si le code a pas d'erreur:
    il faut cliquer sur la petite icône en bas à gauche de la fenêtre (platformIO:Build)
  • Puis cliquer sur la petite flèche pour téléverser le code (platformIO:Upload)
