Assiette à rebords

Création d'une assiette à rebords pour une adhérente qui a des mouvements parasites.

04/12/2024 - 1er prototype

Fichiers Esquisse Image 3D Résultat impression
FreeCAD : Asssiette-à-rebords.FCStd
STL : Asssiette-à-rebords-Revolve.stl

11/12/2024 - Retours de la demandeuse

L'adhérente a essayé le prototype avec des salades froides et les dimensions, le profil et la forme de l'assiette répondent très bien à ses attentes.
Par contre elle souhaiterait l'ajout d'un petit bec verseur (environ 15 mm) vers l'extérieur pour pouvoir vider l'assiette des liquides.
Il faut aussi chercher un matériau plastique qui soit de grade alimentaire et qui résiste aux températures atteintes par un chauffage dans un four micro-onde.

L'ABS, qui font aux alentours de 200°C, semble être le meilleur candidat. SOURCE !? à lire : https://en.wikipedia.org/wiki/Acrylonitrile_butadiene_styrene
Les couverts et assiettes en plastiques du commerce sont souvent en polypropylène (PP).

Projet marise

  • Avoir une cuillère / raclette de la bonne forme qui permette de pousser la nourriture dans l'assiette et de la nettoyer.
  • Souple à une extrémité et un manche rigide => comme une marise.
  • Matériau : "LDPE" pour Low Density Poly Ethylene.

photo !

Projet Cuillère à soupe

Inventer une cuillère à soupe qui puisse se fermer pour piéger les aliments et s'ouvrir grâce à un doigt d'une main pour avaler les aliments.
BUT : ne pas perdre les aliments pendant le trajet de l'assiette à la bouche.
NOTE : L'adhérente a besoin de ces 2 mains pour amener la cuillère jusqu'à sa bouche.

27/02/2025 retour de la demandeuse sur l'assiette imprimée en ABS-S

  • l'assiette s'est déformée au micro onde et le bord est cassant. De plus l'absence de support est la cause de filament qui se détache sous l'assiette
  • => Nouveaux fichiers "v2" renforcés, épaisseur de la paroi augmentée de 3 à 5mm, plus de bord tranchant et réimpression avec 5 parois et 90% de remplissage.

28/02/2025 résultat de l'impression

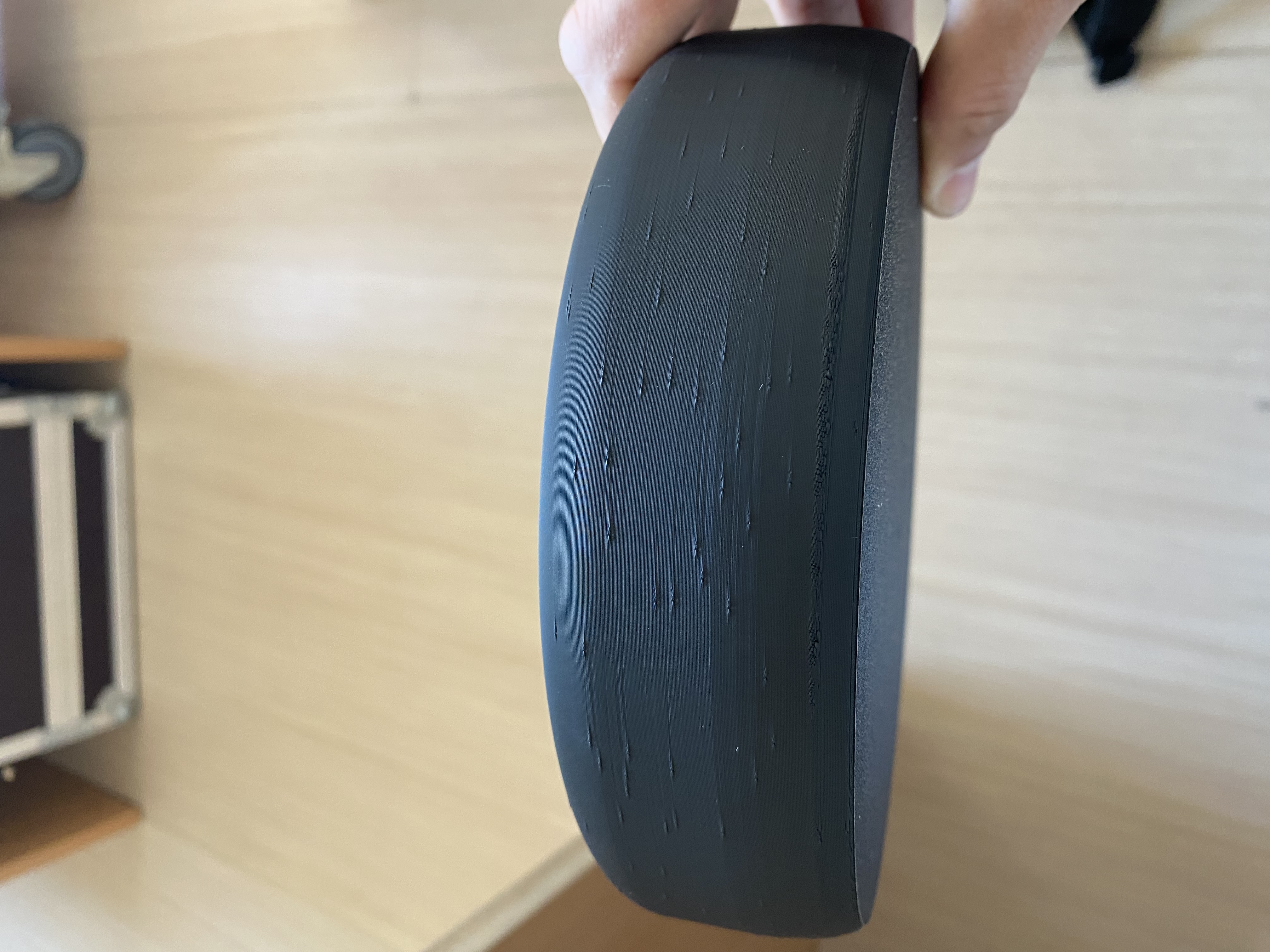

L'impression en ABS est de mauvaise qualité :
  • les supports arbres à l'intérieur sont difficiles à retirer
  • l'état de surface du fond est très granuleux => problème de sur-extrusion ?
  • l'état de surface extérieur, autour de l'assiette au niveau des supports est aussi granuleux, avec des fils, comme si les supports n'avaient pas fonctionné.

Conclusion : revoir le design pour éviter les supports et refaire un essai d'impression => v3 à imprimer et tester !!
A faire : lisser à l'acétone

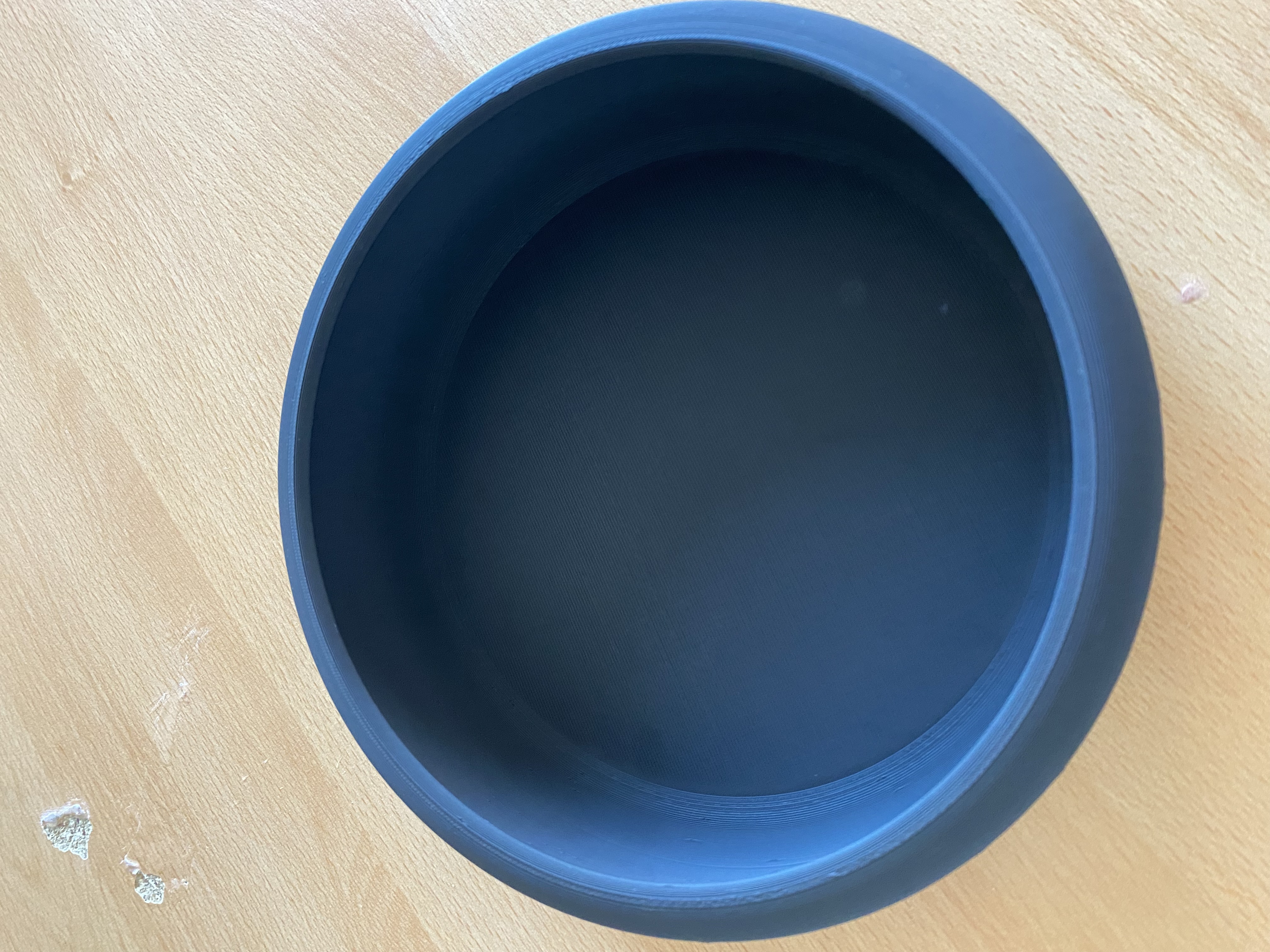

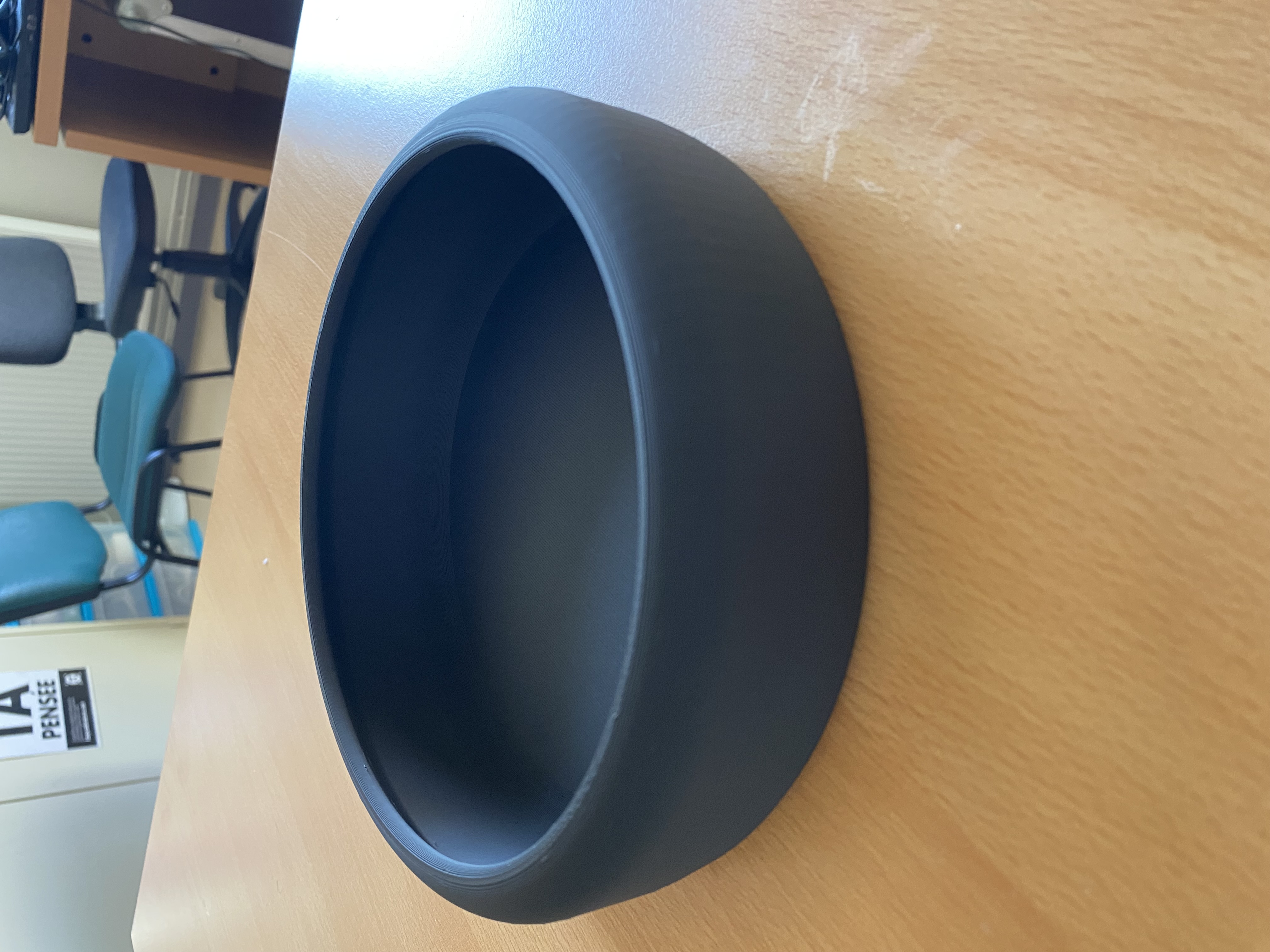

12/03/2025 résultat de l'impression

12/03/2025 résultat de l'impression

12/03/2025 changement du bec et impression

*Changer le bec pour qu'il soit mieux utile à l’utilisation d'enlever le liquide de l'assiette.

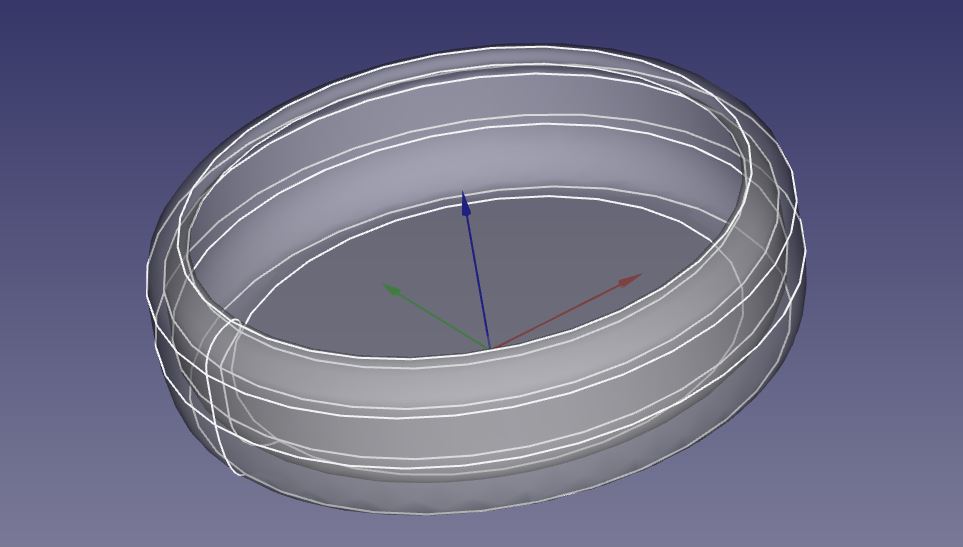

18/03/2025 changement du bec et impression

*Changer le bec pour qu'il soit mieux utile à l’utilisation d'enlever le liquide de l'assiette.
  • V7 FreeCAD :attachment:"Asssiette-à-rebords-v7.FCStd"
    STL :attachment:"Asssiette-à-rebords-v7-Cut002.stl"

07/04/2025

Après 2 essais d'impression infructueux, nous avons séché la bobine d'ABS pendant toute une nuit dans une P1S avec le plateau à 100°C.
La troisième tentative d'impression a réussi, mais elle a mis en évidence un problème dans la CAO : il y a des petites ouvertures verticales de part et d'autres du bec verseur.
Nous les avons comblé en collant à l'acétone des bouts de filament ABS.

Puis nous avons quelques essais :
  • essai d'étanchéité à l'eau : OK, vérifié avec la balance de précision, avant et après.
  • essai au four à micro-ondes : assiette remplie d'eau, 3 minutes au four micro-onde, à puissance max.
    Il y a eu un bruit au bout de 2'30 environ et nous avons arrêté le four : l'assiette s'est fendue quasiment sur toute la circonférence entre 2 couches. L'eau était chaude, mais pas bouillante.
    => échec !!
A faire :
  • revoir la CAO au niveau du bec verseur.
  • essayer de comprendre ce qui s'est passé dans le four micro-onde.
