Denoël Christian¶
RAPPORT D'ETONNEMENT¶
LES OUTILS INDISPENSABLES AU FABLAB¶
- Utilisation d’un agenda partagé entre les deux médiateurs.
Les médiateurs s’organisent avec un un agenda Nextcloud partagé hébergé chez https://www.aquilenet.fr . Ce serveur sert également de serveur de fichiers.
- Création du compte Wiki du stagiaire
Un compte Wiki pour le stagiaire (moi) est crée dès l’arrivée. Cet élément est l’essence des projets collaboratifs et me permettra d’alimenter les projets auxquels je prendrai part.
LA NOUVELLE MACHINE DE DECOUPE LASER (ML-W1070)¶

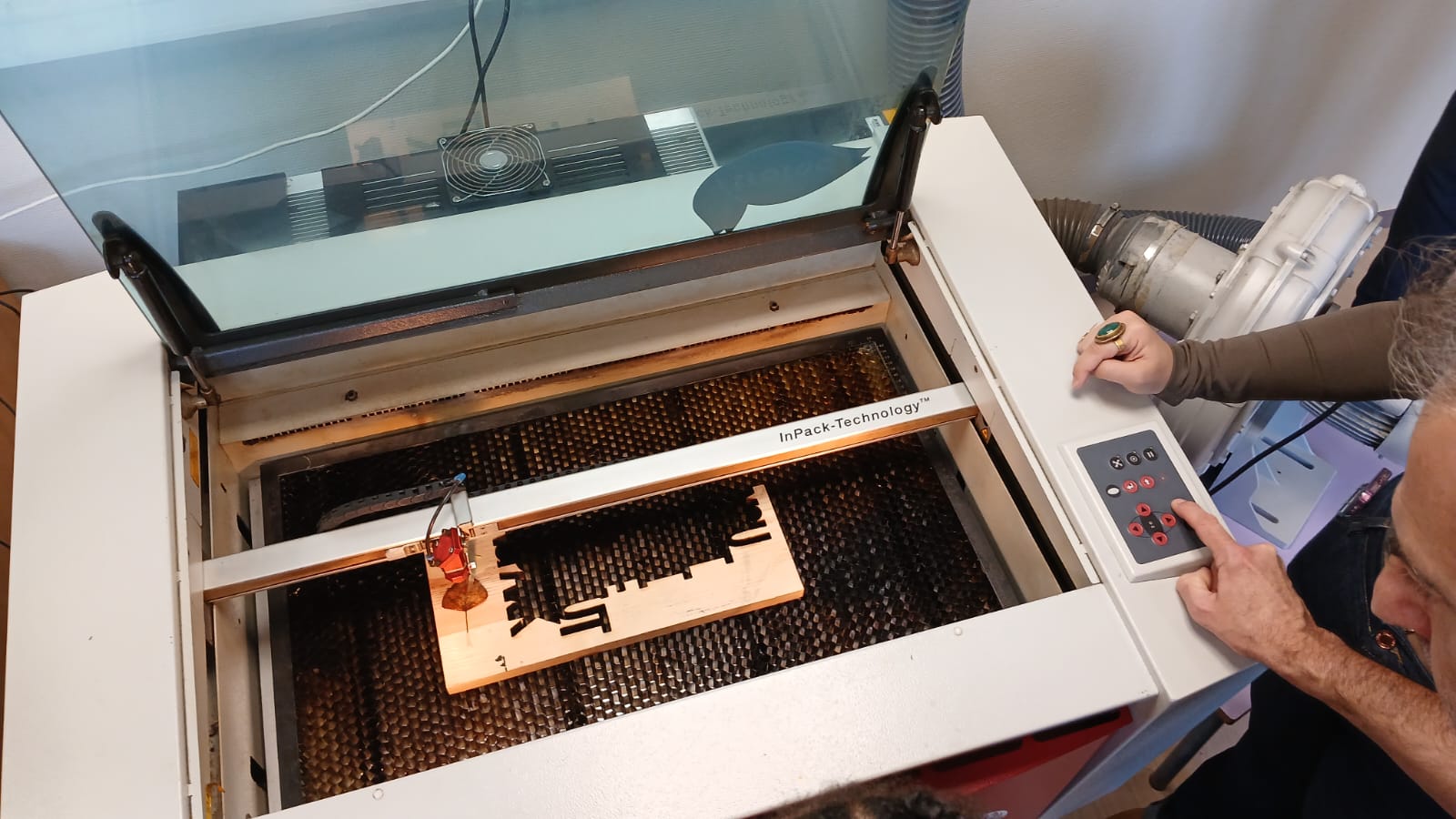

Les 2 découpes laser constituent le coeur d'attractivité du Fablab. Ainsi l'attention nécessaire leur est accordée en terme de documentation, de médiation et de transmission. La première, la Trotec Speedy 300TM est plus ancienne et âgée de 10 ans bientôt ou environ, elle continue d'assurer les découpes mais tend vers sa fin de vie. L'idée est donc venue aux Fabmanager de commander une nouvelle. L'essentiel des développements de cette section lui est consacré.

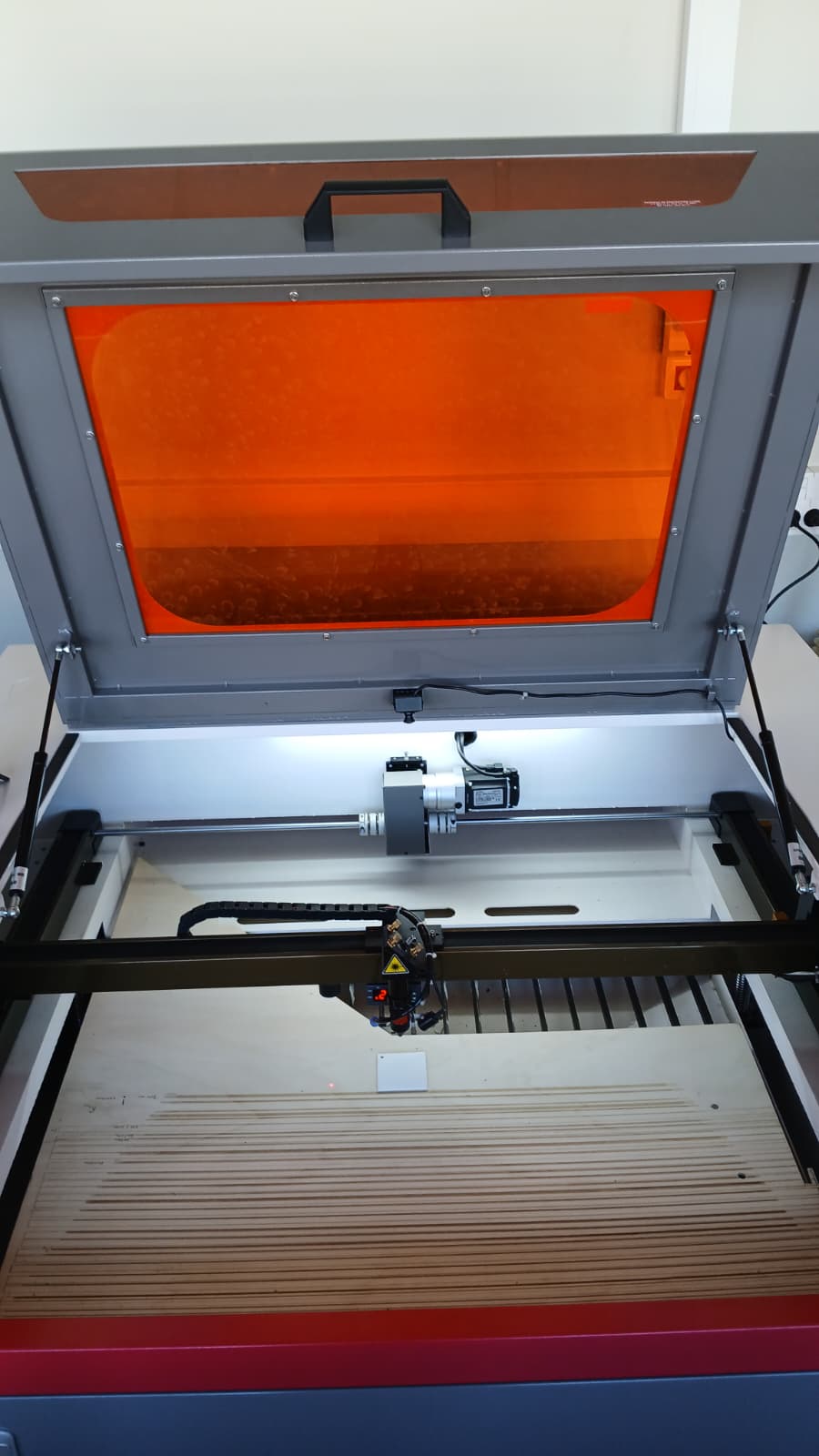

Faire sa première gravure avec la ML-W1070
Dans ce projet il s'agit de faire une gravure basique d'un rectangle.

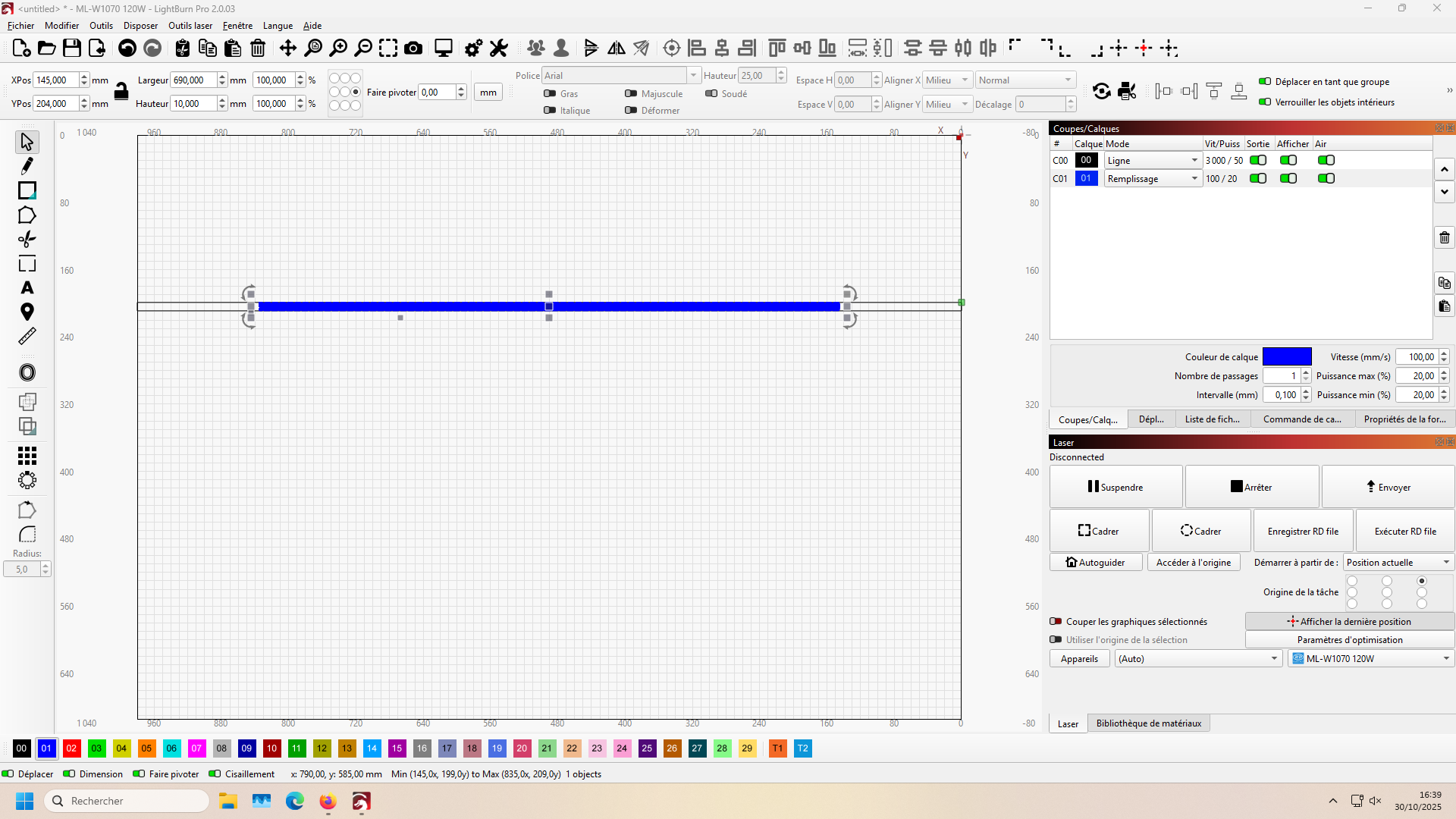

Partie 1: Configurations dans Lightburn
1. Lancer Lightburn en double cliquant sur l'icône qui se trouve sur le bureau.
2. Il faut noter que la zone de travail est de 980 mm x 695 mm.
3. Dessiner un rectange quelconque.
4. Le définir à la taille à 980 mm x 10 mm.
5. Mettre en X position 0 par rapport à la droite.
6. Double-cliquer sur Vit/Puiss et modifier la vitesse à 500 et la puissance à 20.

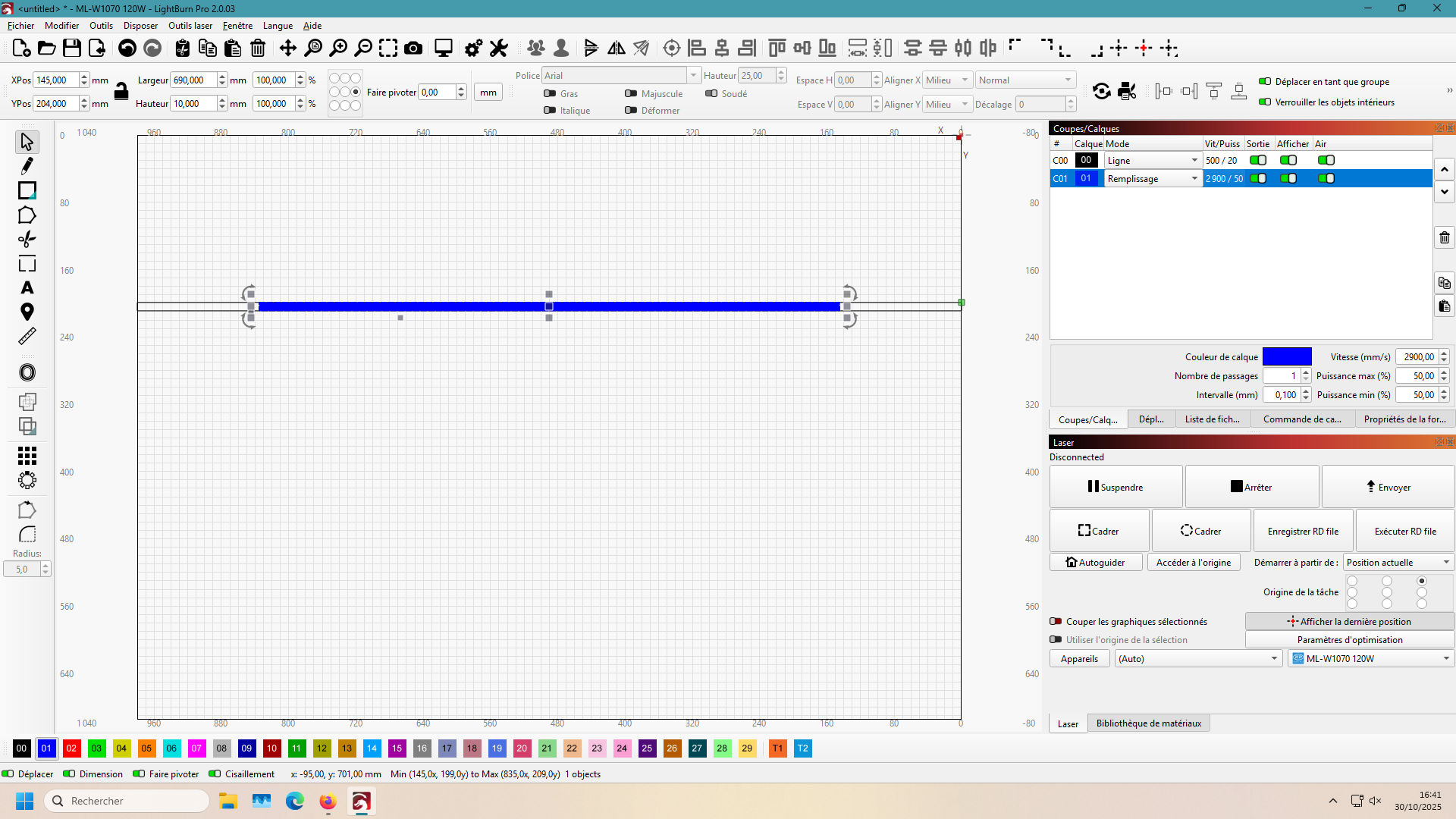

7. Passons au rectangle de gravure, il faut le dessiner puis définir la taille à 690 mm x 10 mm, sélectionner les deux rectangles et les centrer l'un par rapport à l'autre.
8. Aligner à partir de la position actuelle (relative, pas d'importance).

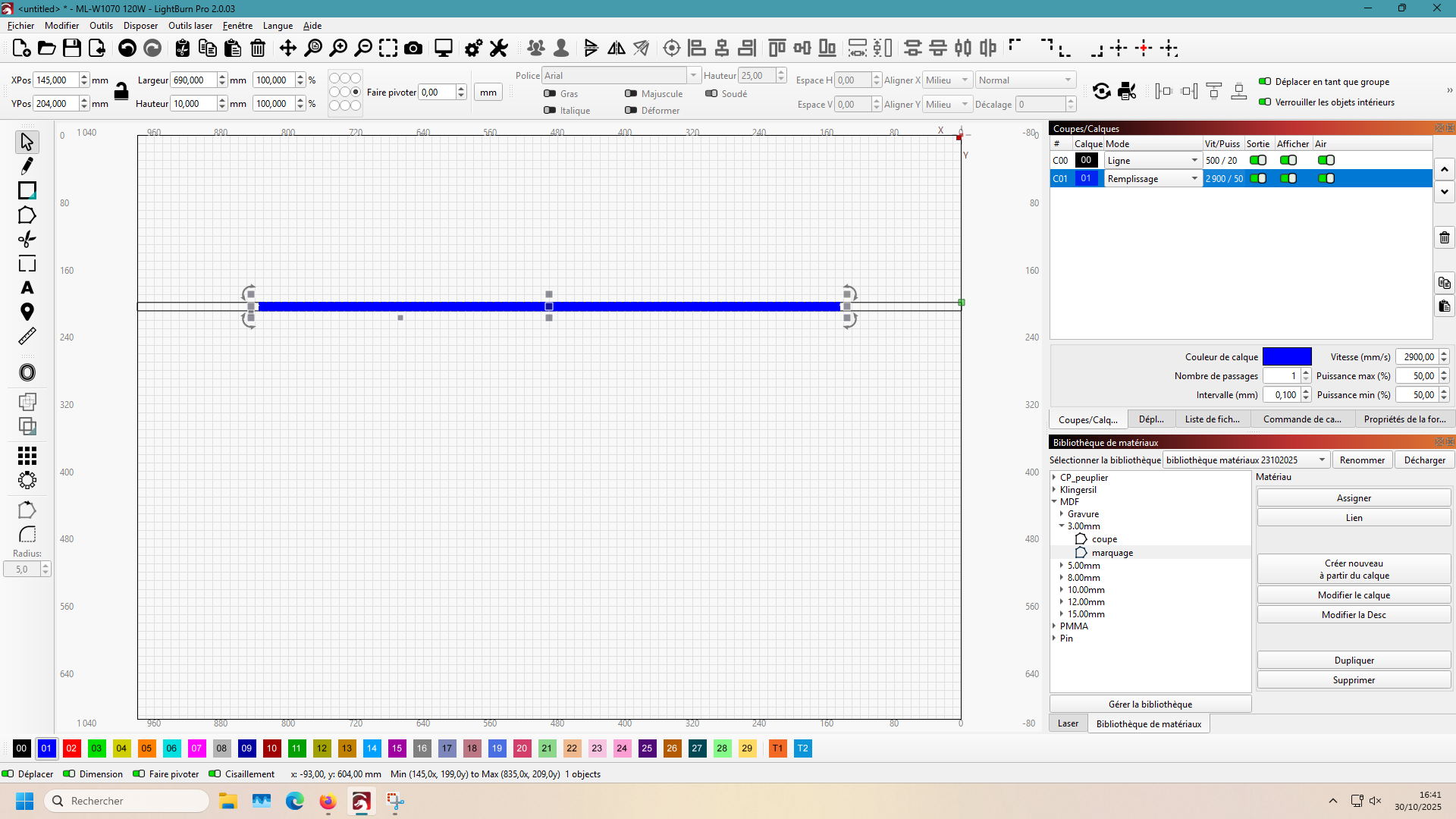

9. Définir la vitesse à 3000 et la puissance max à 50 puis mini à 50.
10. Définir une intervalle entre les lignes de 0,1.
11. Il faut noter que la bibliothèque de matériaux sont les paramètres pré-enregistrés.
12. Allumer maintenant la machine avec la clé ON/OFF
13. Appuyer sur marche
14. Cliquer sur "Envoyer" dans Lightburn.
15. Nommer le fichier (par exemple "Gravure690")
Partie 2: Réglages de la ML-W1070 et gravure
 |

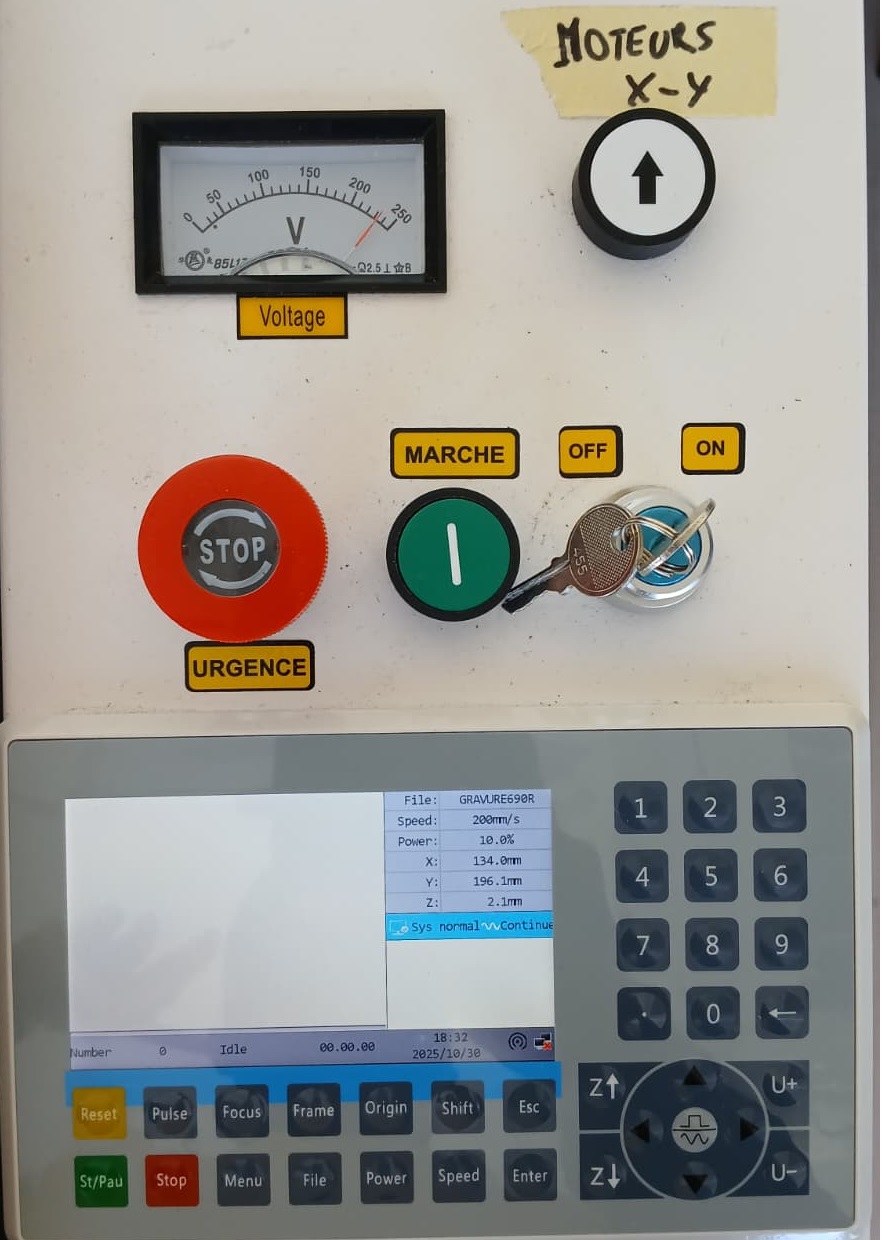

| Légende Commandes de notre ML-W1070 |

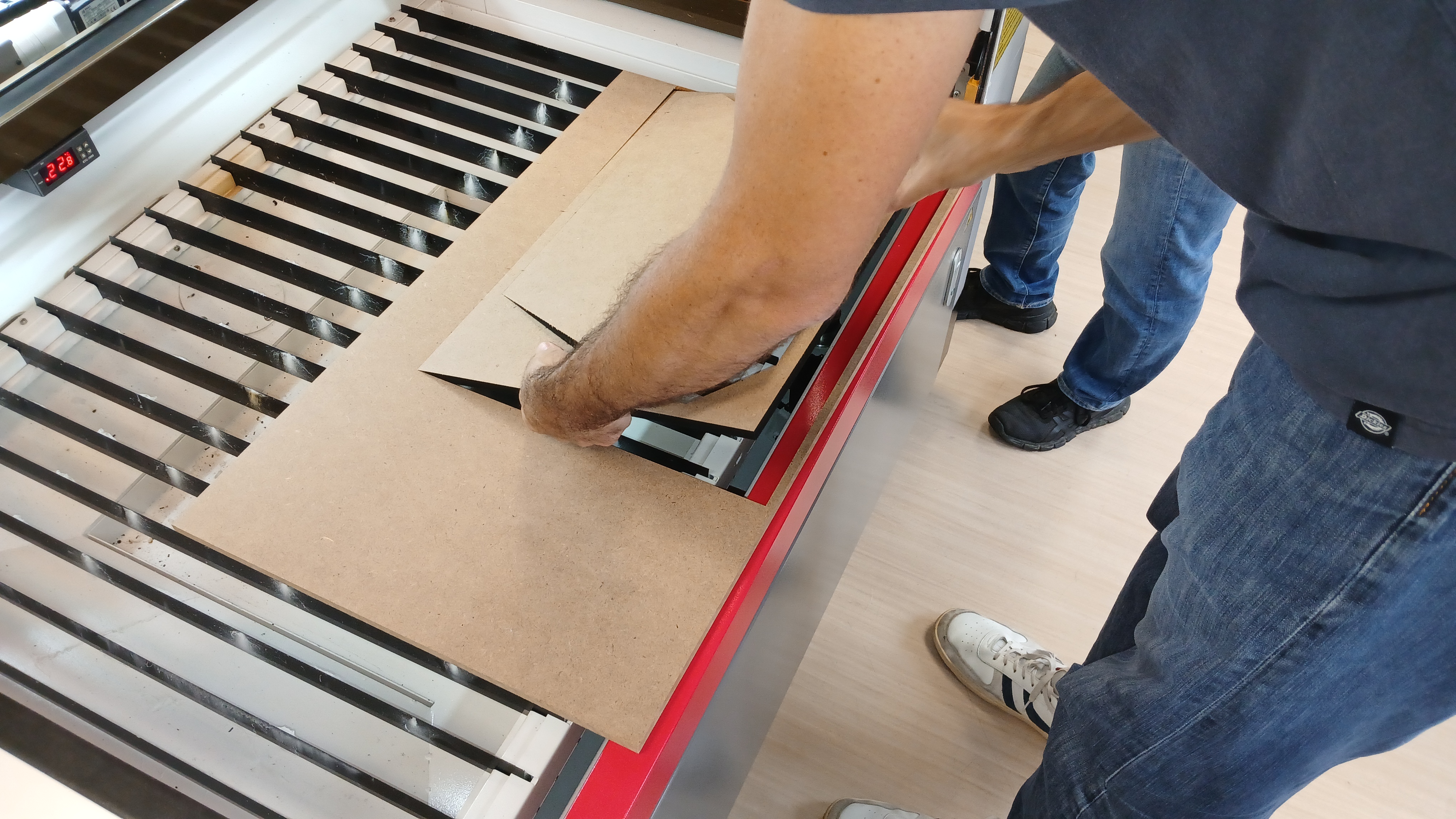

16. Insérer la plaque en faisant attention à sa forme ou ses reliefs.

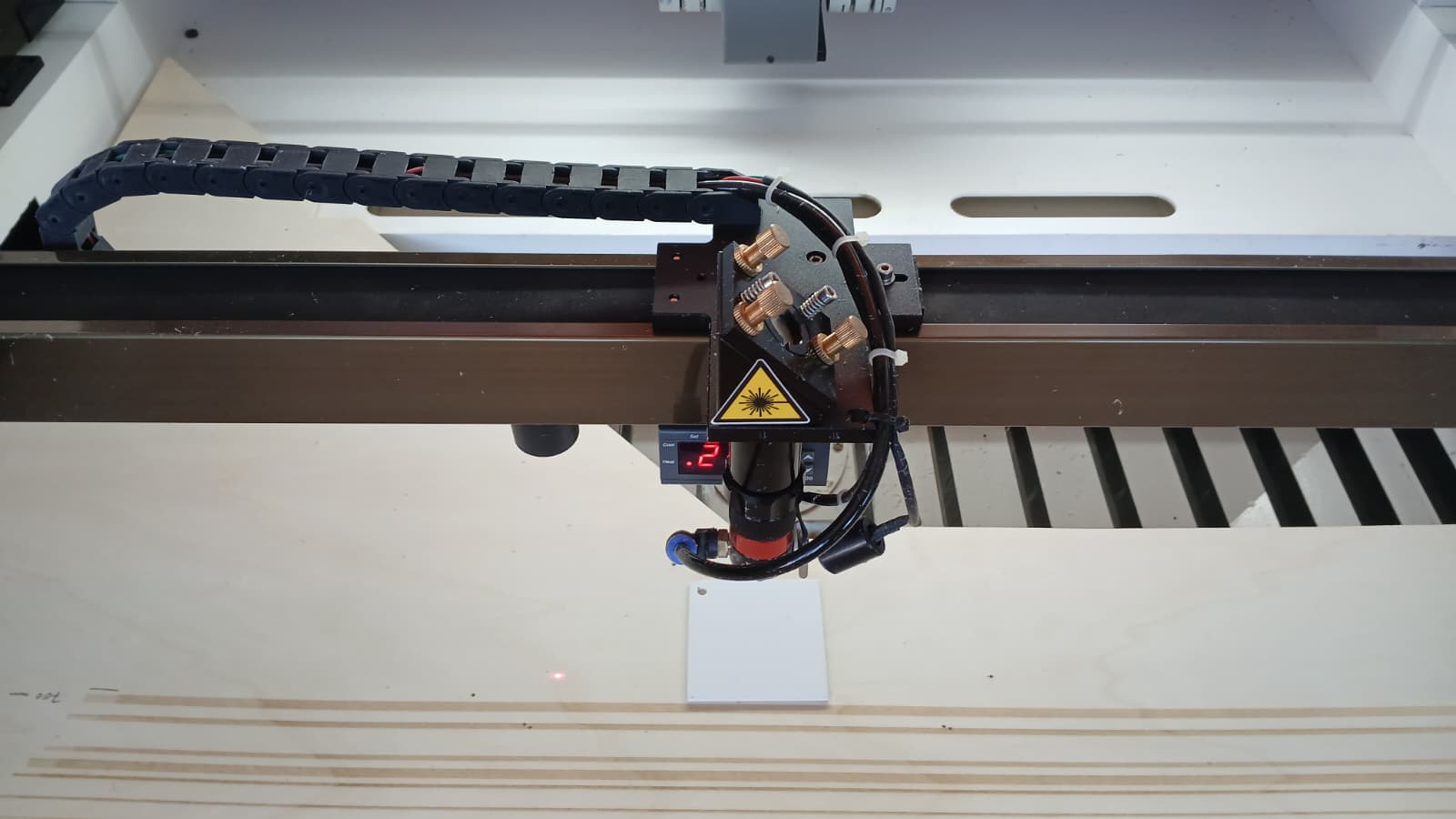

17. Ajuster le focus à l'aide de la petite plaque en l'alignant par rapport à la buse: appuyer sur le bouton Focus et Enter.
/!\ NE JAMAIS OUBLIER DE METTRE LA PLAQUE DE METAL AU RISQUE DE CASSER OU ENDOMMAGER LA BUSE PAR LA PRESSION DES MOTEURS. SI TEL EST LE CAS, APPUYER SUR LE BOUTON ARRET D'URGENCE.
18. Retirer le métal du focus en retanant la poignée.
19. Réactiver le moteur après fermeture en appuyant sur la flèche montante incluse dans un cercle. Appuyer ensuite sur Reset pour réinitiatialiser les axes X, Y (pas le Z qui est le focus).
20. Positionner le laser au lieu où veut démarrer la gavure (Origine de notre pièce).
21. Appuyer sur le bouton Origine.
22. Appuyer sur File puis Enter.
23. Contôler les paramètres de vit/puiss
23. /!\ Appuyer sur FRAME poue vérifier notre dessin et son occupation de la surface à graver.
