Présentation¶
Stagiaire du 3/11 au 19/12 2025 a Co'habit, je viens terminer ma formation de Responsable d'Espace de Médiation Numérique (REMN)
Au programme, avoir une bonne appréhension des techs du fablab pour accompagner au mieux les publics dans mes missions futures
Lundi 3/11¶
Prise en main de FreeCad, conception d'un dé a 6 faces
Découpage sur PrusaSlicer et impression avec la Prusa MK4
Mardi 4/11¶

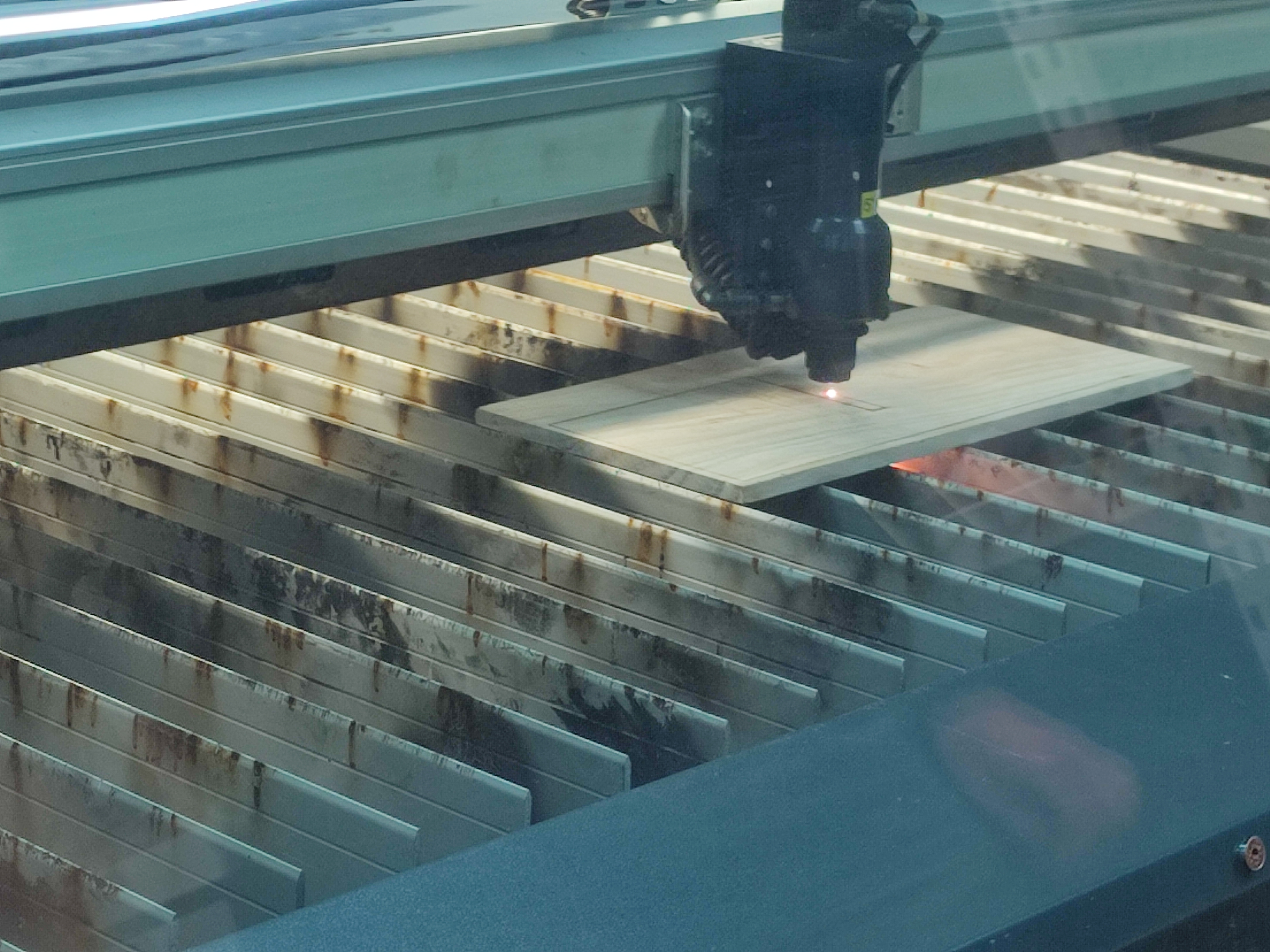

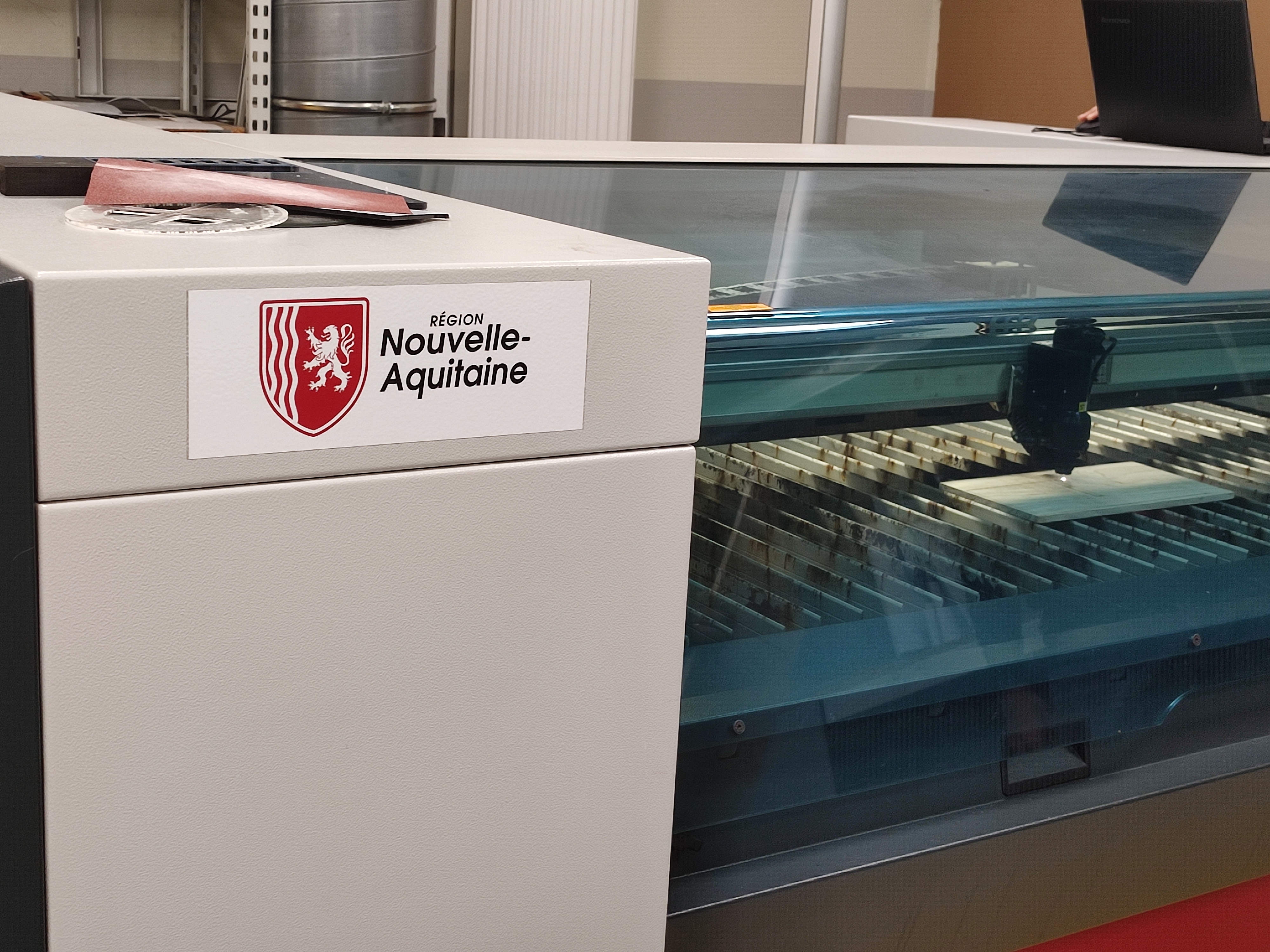

Pratique des tests de gravure sur la découpeuse/graveuse laser ML-W1070 et le logiciel Lightburn 2
Parcours utilisateur:- Enregistrer son fichier (calibrage)
- Allumage de la machine, important appuyer sur les boutons blancs (XY) et vert (allumage)
- Faire un reset
- Placer son origine
- Faire un test avec Frame
- Lancer le projet
15h- Réorganisation du Wiki:Cahiers d'activité des bénéficiaires du FabLab
Construction d'un tableau "Ordre chronologique"/"Ordre alphabétique"
16h- Accompagnement au découpage laser et à l'assemblage pour étudiants en art
Objectif: Tester des modèles d'assemblage via la découpeuse 3D
Accompagnement sur la prise en main de Inkscape et LightBurn
Test de gravure sur feuille d'arbre avec la Trotec 300
Découpe sur MDF 5 avec la ML-W1070
Mercredi 5/11¶
Aide au paramétrage ML-W1070
Gravure et découpe, fichier lourd
Pour un fichier lourd/détaillé, on doit baisser la vitesse maximale au moins de moitié pour que la découpeuse accepte de se lancer
Pour une vitesse maximale testée de 3400, l'opération ne s'est pas lancé au dessus de 2000
Il y a des problèmes d'export de Inkscape a LightBurn, particulièrement s'il y a beaucoup d'éléments dans le fichier
Pour le moment, la solution qu'on a trouvé est de copier/coller le SVG au lieu de l'importer, mais on doit trouver la source du problème et une solution plus fiable
La découpe est trop épaisse, c'est possible qu'on ai mal fait le focus
/!\ Faire attention /!\ Si on met une découpe en pause, BIEN RELANCER LES MOTEURS avant de relancer la découpe, ou tout sera décalé
Possibilité de changer la vitesse de découpe au milieu de l'opération, a une seconde de traitement pour exécuter la bonne vitesse
A 100% de puissance du laser, la température monte a 48 degrés en moins de 8 minutes pour 5mm/s
Jeudi 6/11¶
Rangement de la livraison de stocks de planches de bois

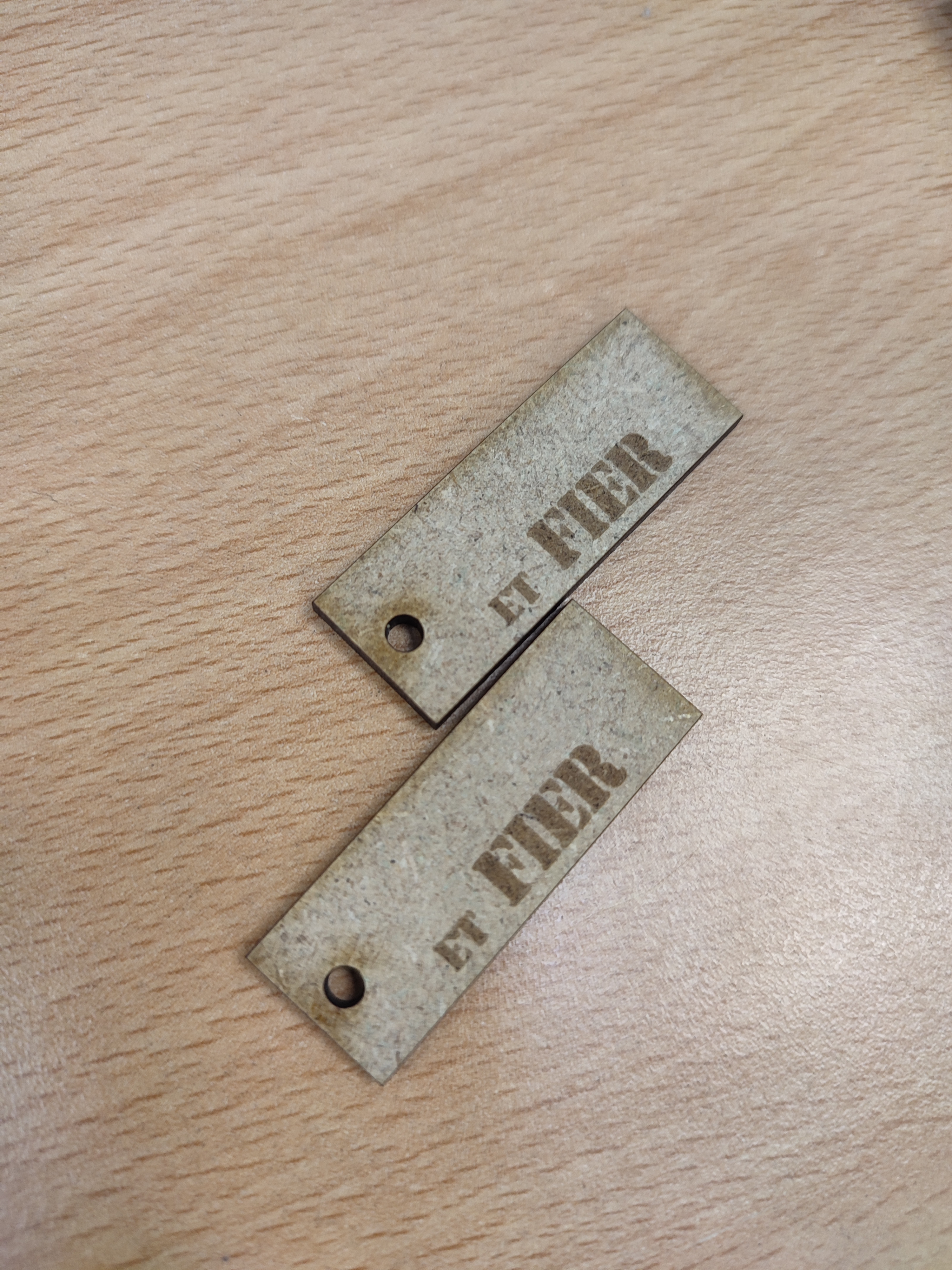

10h30- Test découpe et gravure Trotec
Test d'impression sur MDF3, Nous (Marcin Buczek et Denoël Christian) avons réalisé des gravure et découpe en suivant pas à pas le guide Trotec du wiki.

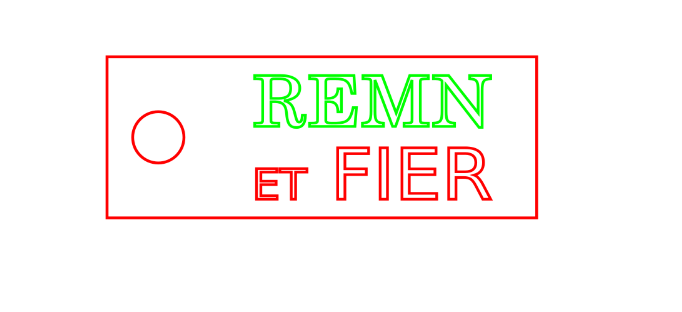

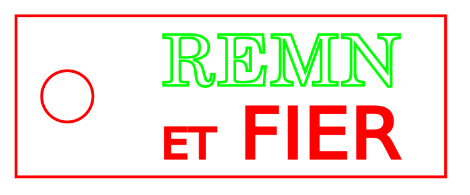

On a fait un fichier sur Inkscape, en essayant de paramétrer une valeur qui n'était pas déjà présente dans les paramètres de base (en vert)
Nous avons fait trois essais, pour le premier nous avons mis les valeurs de gravure a 50 de puissance. La partie verte n'a pas pas été gravée sur le bois.
Pour le second essais, nous avons mis la puissance a 80. La partie verte n'a pas été gravée non plus.
Pour le troisième essai, nous avons passé le texte vert en noir, et la gravure n'a pas été faite non plus.
Nous testerons plus tard dans la journée si l'échec de gravure était lié a la taille du contour de notre texte, ou un autre facteur que nous n'avons pas pris en compte.
15h-16h20
Nous (Denoël Christian) avons accompagné les étudiants en DU Énergie sur leurs projets de conception de boite isolante visant a abriter des capteurs
Les étudiants viendront tout les jeudis, ce qui nous permettra de les accompagner et de suivre l'avancée sur la durée de notre stage
Les étudiants avaient déjà préparé leurs fichiers Inkscape, prêts a être découpés
Nous leurs avons expliqué les étapes à suivre sur la MW-1070, comment passer leurs fichiers Inkscape sur LightBurn, comment y modifier leur fichiers et faire les paramétrages vitesse/puissance
A notre premier essai, nous avions mis la puissance a 30 et la vitesse a 100. Le premier essai n'a pas été concluant
A notre second essai, nous avons échangé les valeurs, et par mégarde décoché la valeur "Air" sur LightBurn. La planche a bien été découpée, mais a produit des flammes et une quantité inhabituelle de fumée pour ce genre d'opération.
En gardant les mêmes valeurs mais en cochant bien la case "Air", la planche n'a pas été découpée, les finitions on dû être faite au cutter.
Pour le troisième essai, le premier passage n'a pas suffit, même en augmentant la puissance. Sans bouger la planche, on est repassé sur le même fichier en passant doublant la vitesse, et la découpe s'est bien passée.
Après que Jean-Baptiste ai nettoyé la lentille de la découpeuse, Denoël Christian a réalisé des tests sur les mêmes matériaux. Selon lui, il semblerait que le problème résidait dans la valeur "Puissance Min." qui n'était pas au même niveau que la puissance max.
On va avoir une bonne batterie de tests a réaliser si on veut pouvoir faire un guide clair d'utilisation pour la ML-W1070. Pour le moment, les paramètres de découpe idéaux pour le MDF3 sont: vitesse 45 mm/s puissance 100, puissance min. 100
Vendredi 07/11¶
Modification et réalisation d'un modèle de pion pour le projet Incluedo

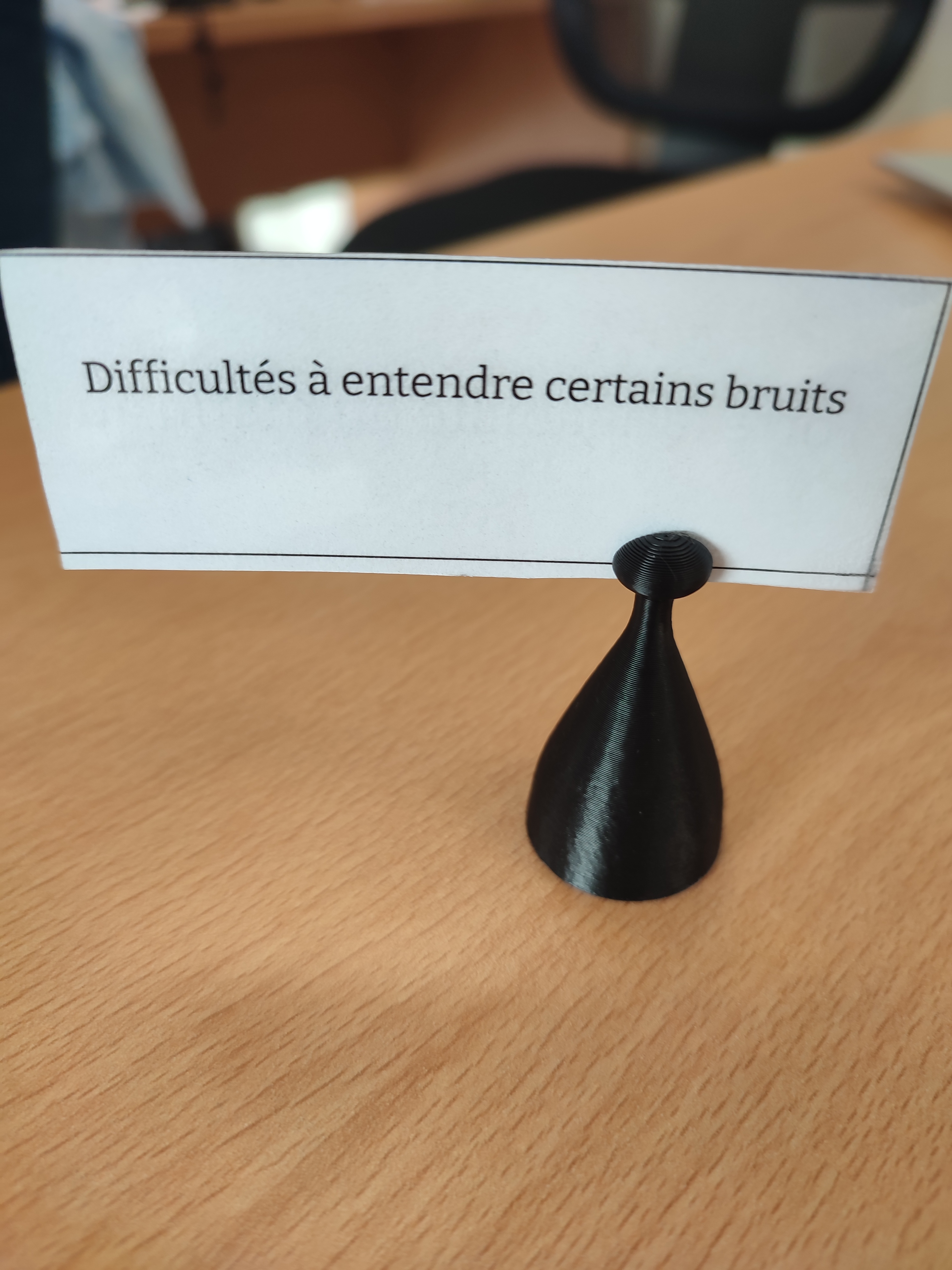

Le projet avait besoin d'un modèle de pion pouvant tenir une feuille au milieu. Pour simplifier la modification, j'ai utilisé le logiciel sur navigateur Tinkercad
J'ai réutilisé le modèle de pion qu'ils avaient déjà essayé d'imprimer, le problème étant que la fente censée tenir la feuille n'avait pas été gardée a l'impression.
La faille n'avait pas été prise dans le fichier stl, je l'ai refaite avec un solide
J'ai augmenté la taille de la faille de 0.1 mm

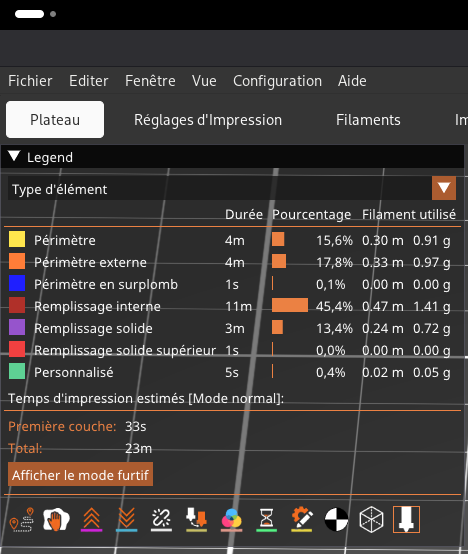

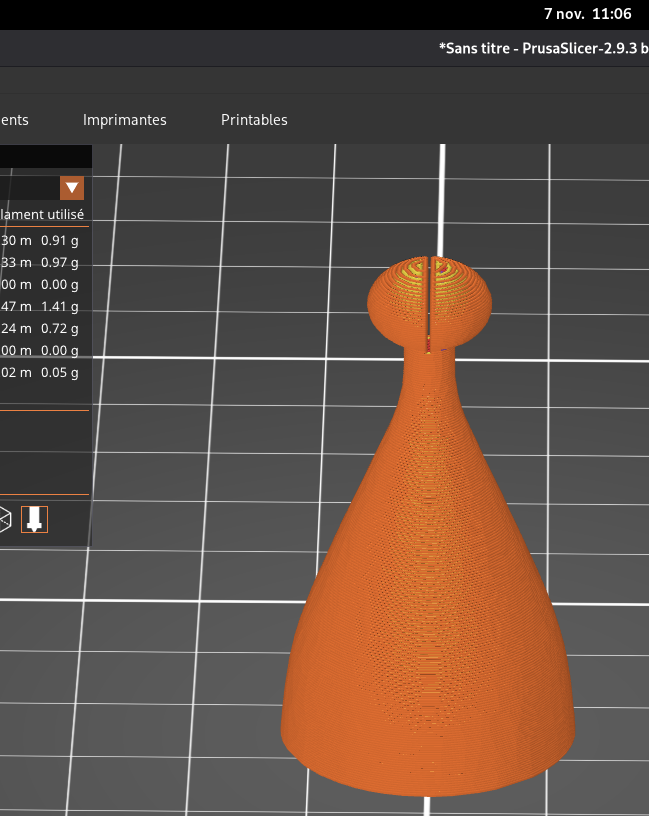

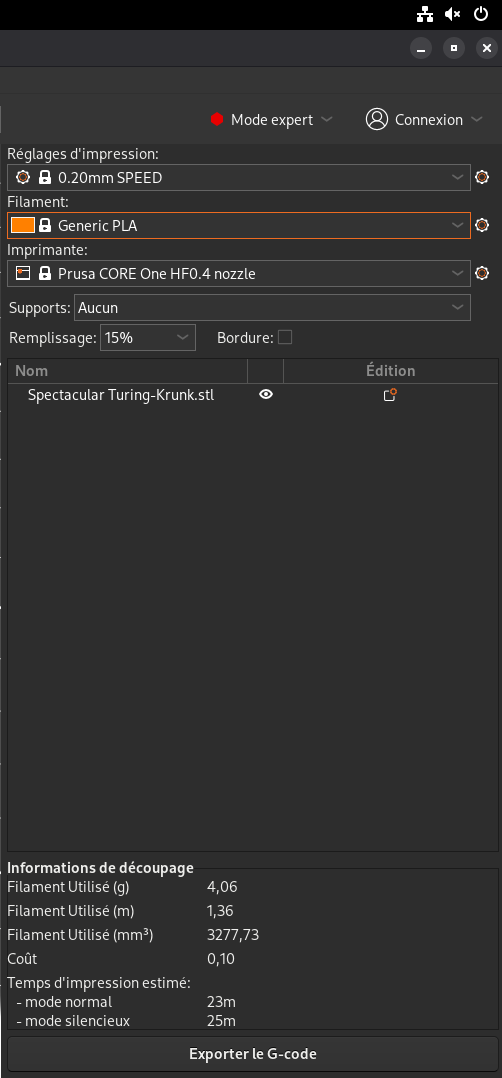

Nous avons slicé sur PrusaSlicer le document stl, et augmenté la taille pour que le pion fasse 4cm.

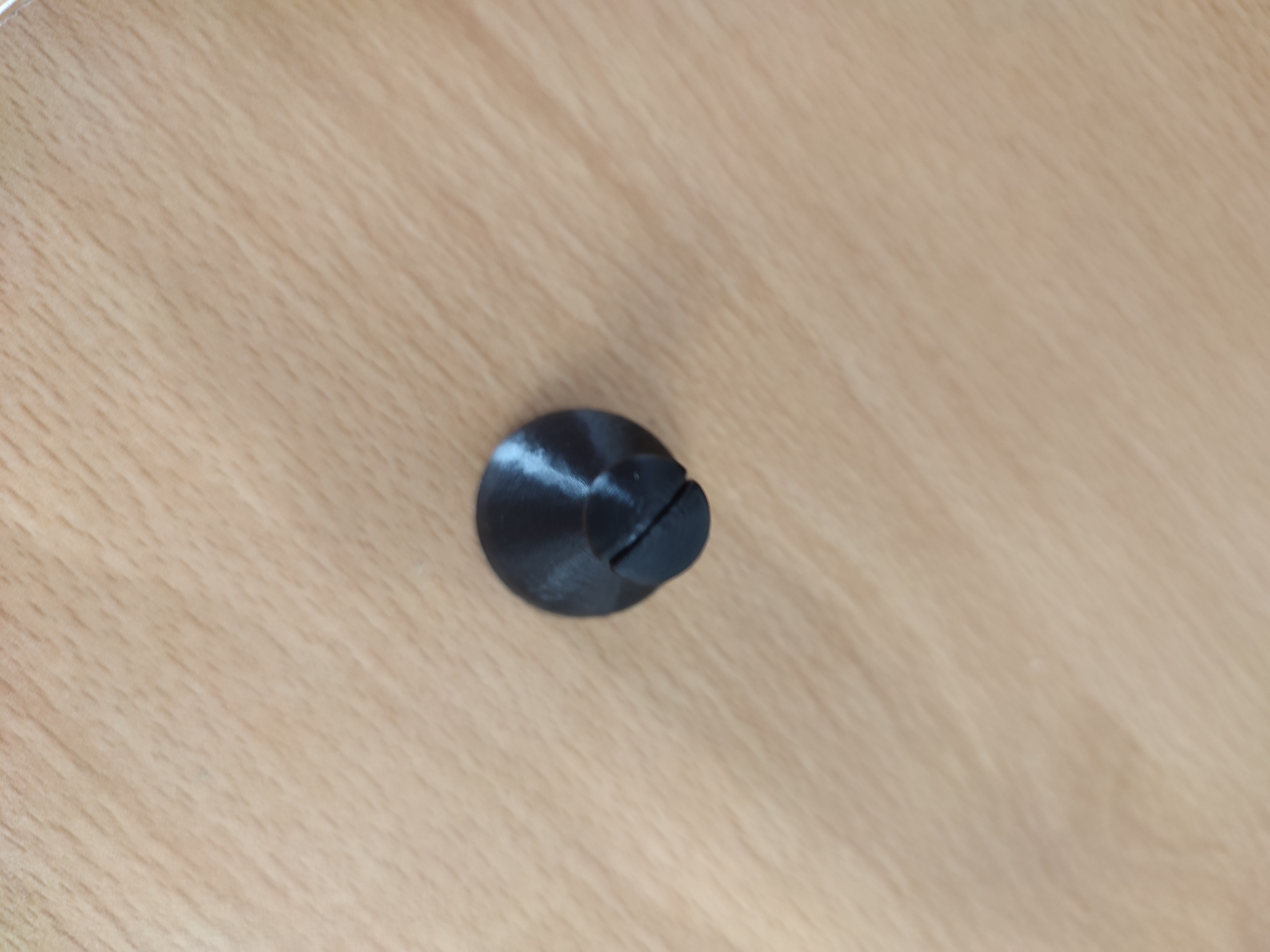

Le résultat de l'impression est fonctionnel, et prêt a servir pour le jeu
15h - Test sur les défaut d'impression du modèle du Dé a 6 faces

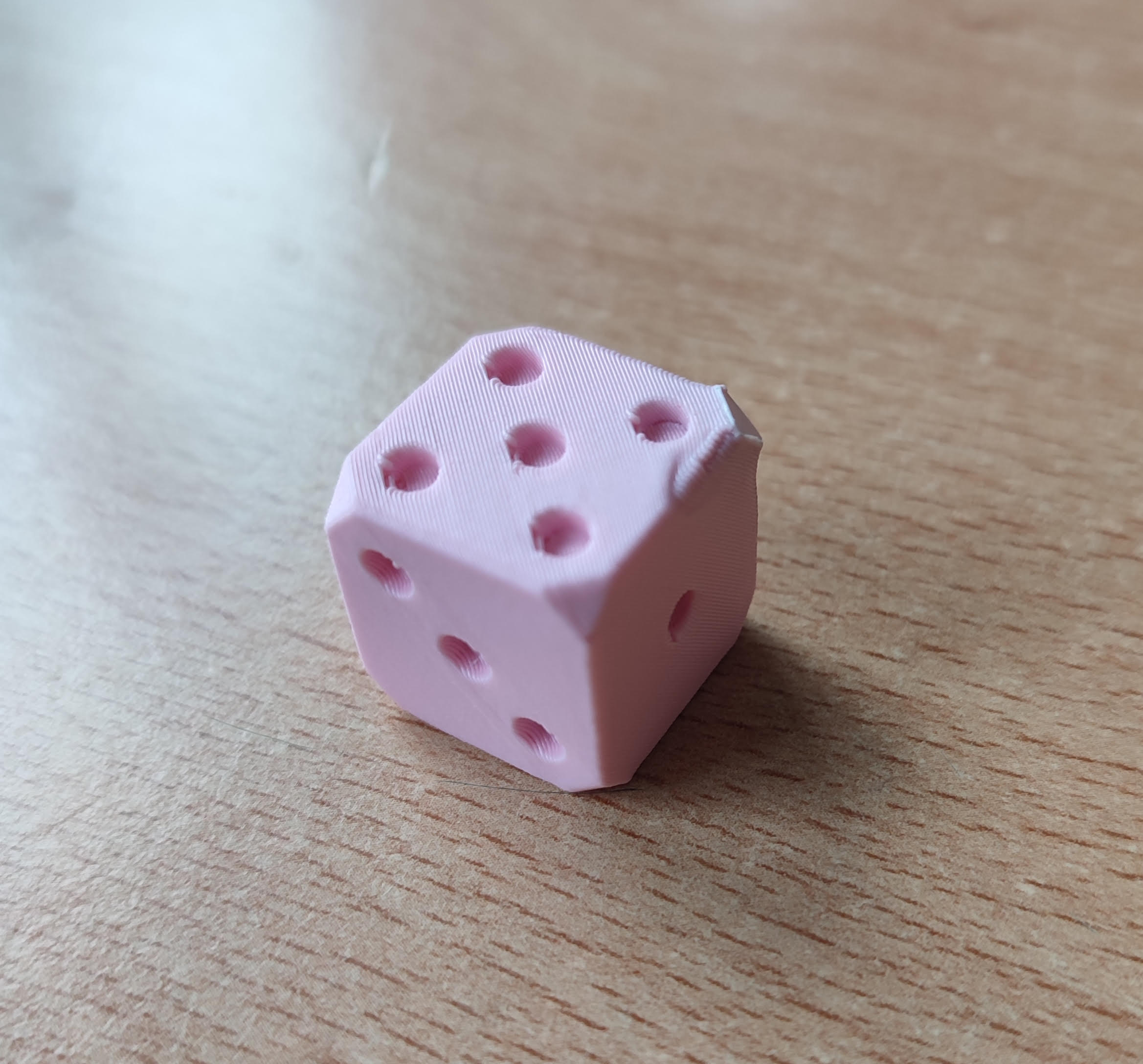

Nos dés imprimés lundi présenataient un petit défaut d'impression: les cercles sur chaque face étaient un peu ovales
Pour régler ce défaut, Pierre nous avaient conseillé d'imprimer le dé en mettant un angle comme base du dé

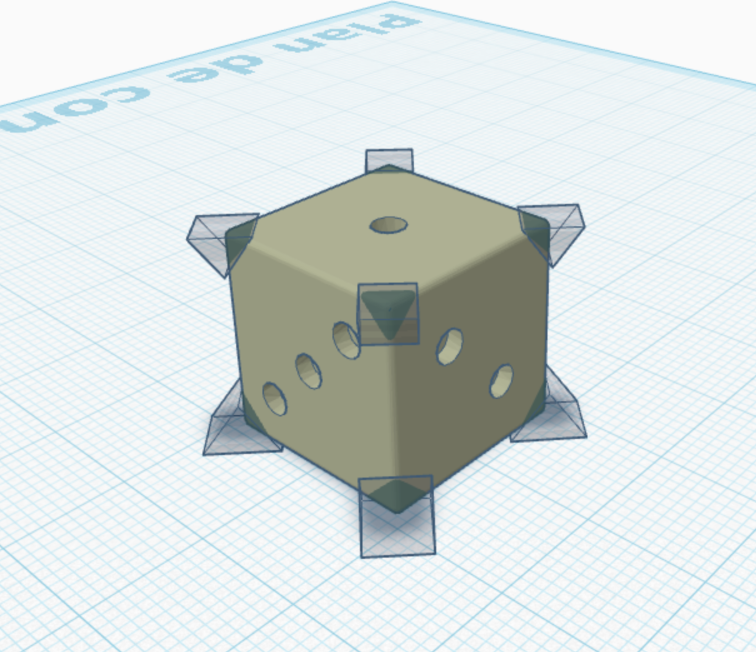

J'ai modifié le modèle sur Tinkercad, pour gagner du temps
Nous avons découpé sur Prusa Slicer et imprimé sans mettre de support
le résultat a quelques faiblesses, mais les cercles sont en majorité plus réguliers
16h- test gravure et découpe ML-W1070 sur PMMA 3mm (Plexiglass)
Découpe ML-W1070: PMMA réglage idéaux vitesse 45 puissance 100
Gravure: vitesse 200 puissance 15
Modèle de test Vitesse/Puissance sur MDF3 et MDF5
Les test sur MDF5 n'ont pas été très concluant, à tester si nos paramètres n'étaient simplement pas assez élevés ou si la découpeuse perds un peu en puissance à chaque opération.
La totalité de nos tests sont sur la fiche de la ML-W1070
Mercredi 12/11¶
Retour sur nos tests de découpe et de gravure de vendredi, qui peuvent servir de référence pour les usagers
Nous allons profiter de la faible fréquentation de la découpeuse cet après-midi pour continuer nos tests.
15h- Test gravure ML-W1070

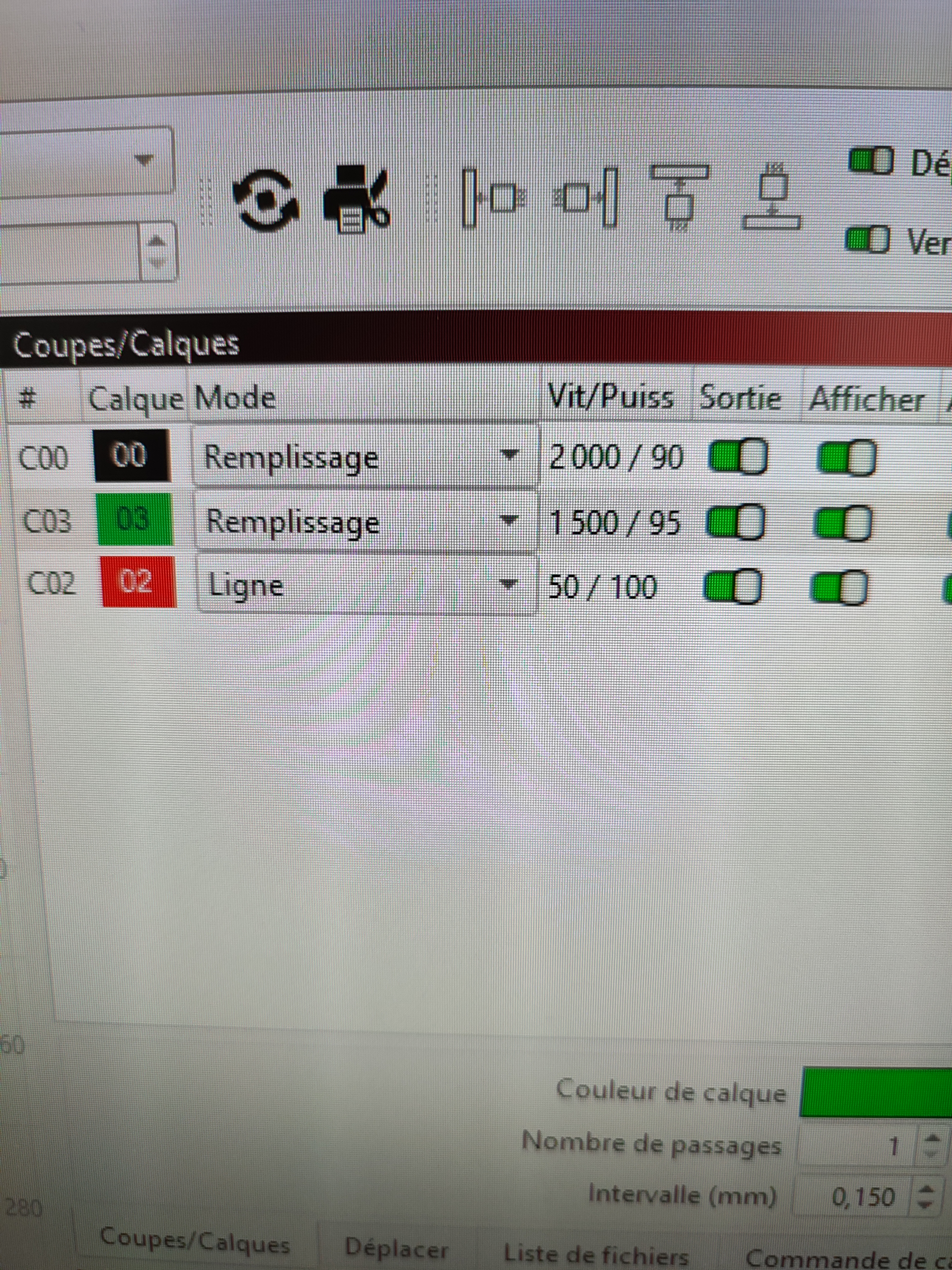

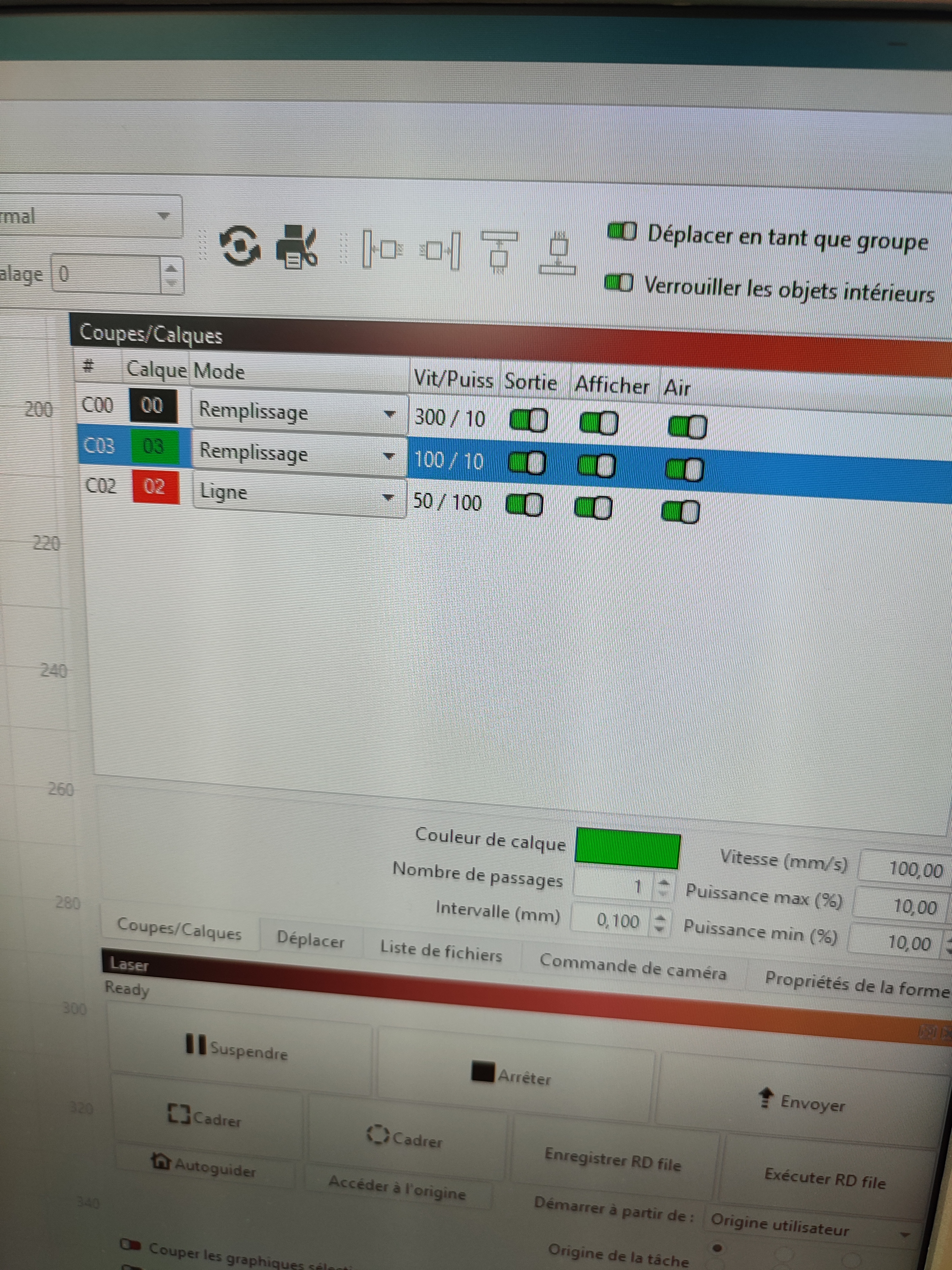

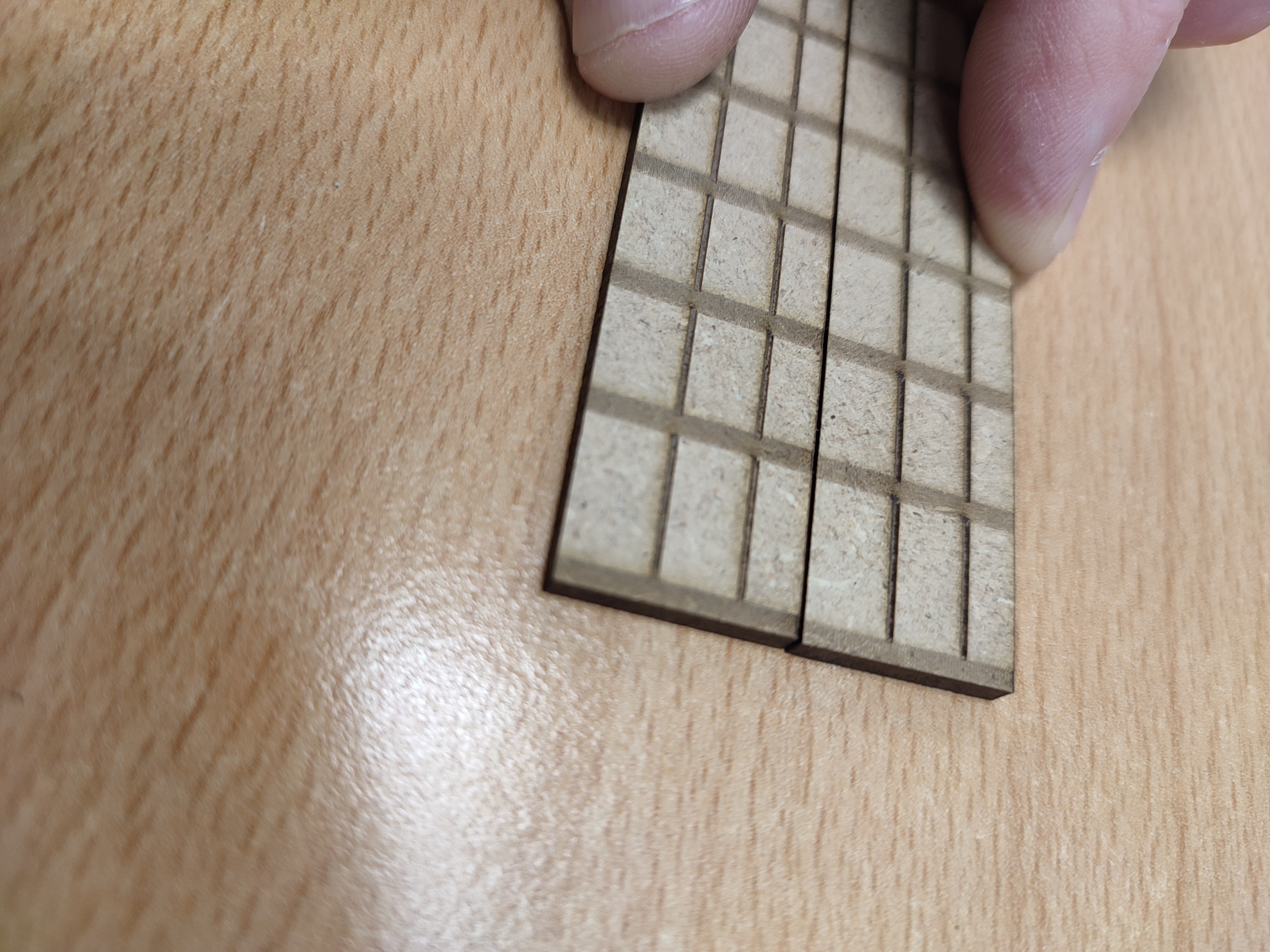

Nos tests portaient sur la découpe(en rouge), une gravure remplie et mi-épaisse (en noir), et une gravure fine (en vert)
Pour les gravures, à puissance maximale, on peut faire des tests a vitesse très élevées, mais trouver la vitesse idéale reste compliqué, en évitant les décalages.
A une vitesse trop élevée, la fichier se modifiera automatiquement pour prendre en compte les décalages inévitables.
Jeudi 13/11¶
10h-12h30: Accompagnement des Master en Art

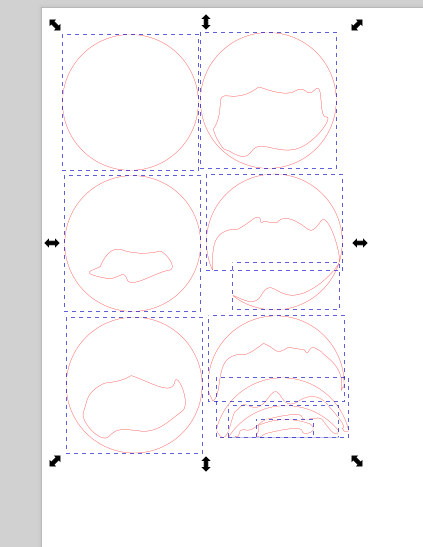

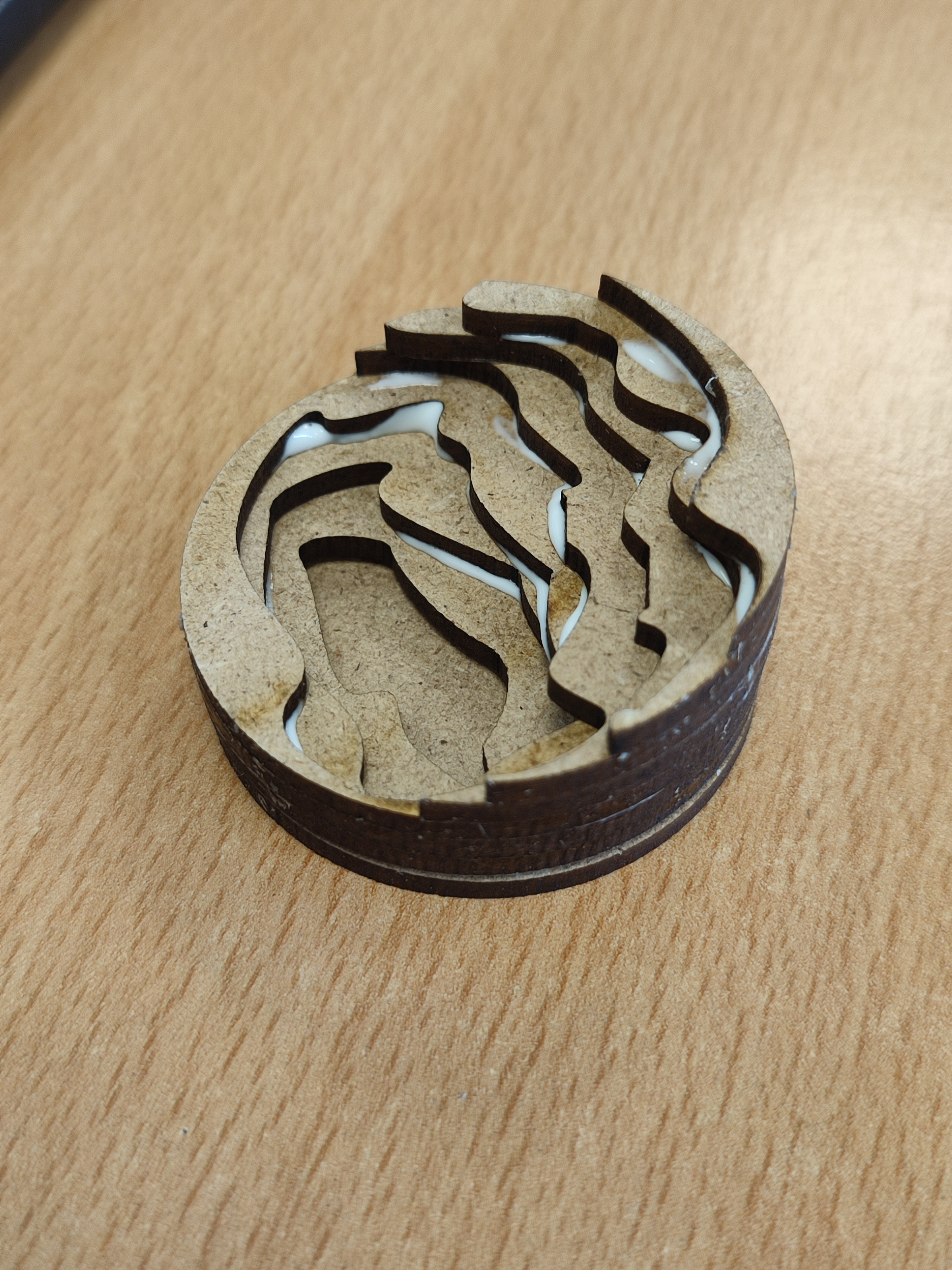

Suite de leurs travaux sur les matériaux et les assemblages, accompagnement sur la Trotec et la ML-W1070

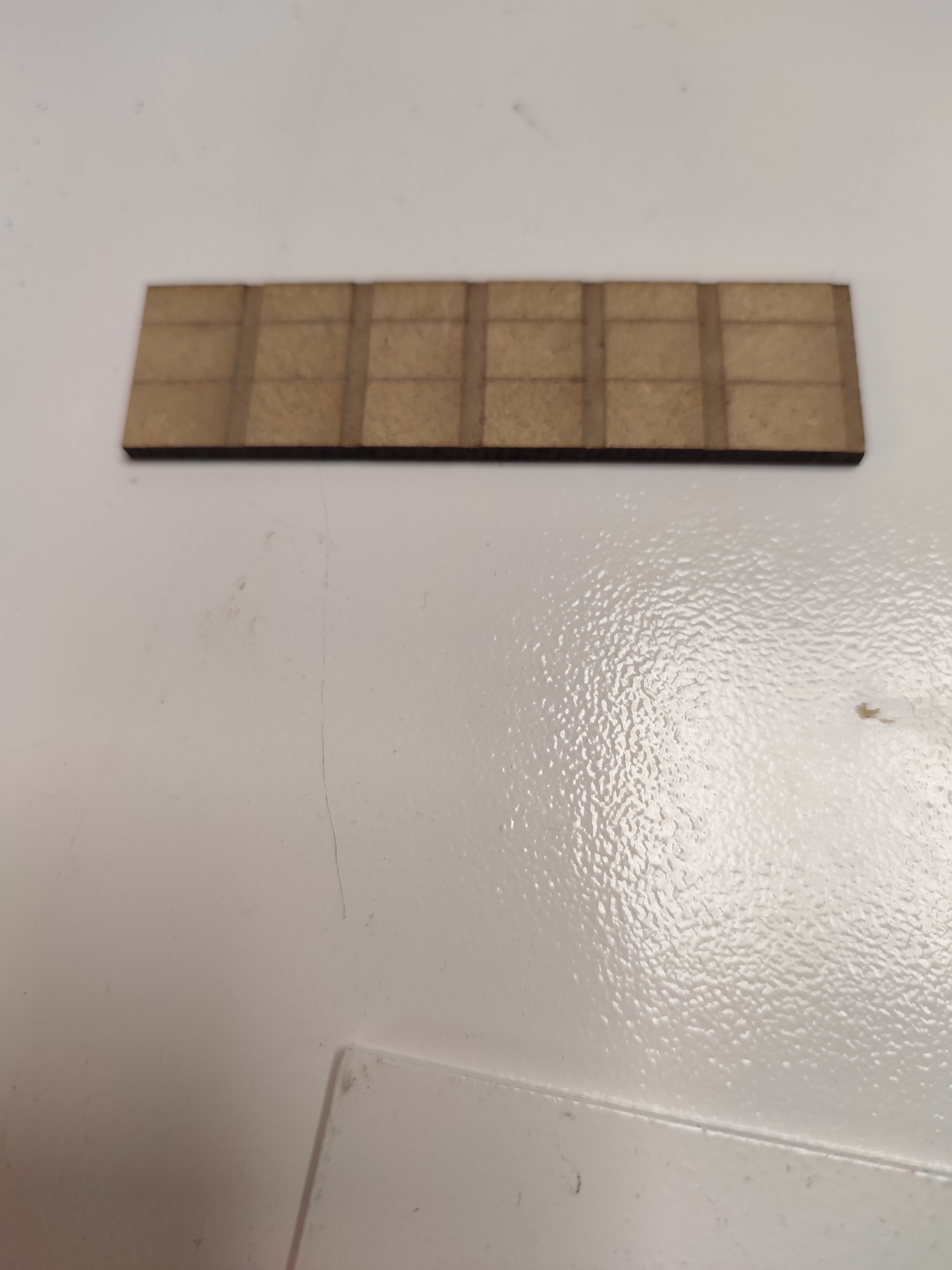

En dehors des découpes classique, nous avons expérimentés les gravure sur une planche de peuplier légèrement incurvée.
Sur LightBurn, toutes les illustrations, même vectorielles, sont interprétée simplement comme tracé. Pour avoir l'illustration originale "remplie", il faut sélectionner "Remplissage" et pas tracé.
Pour garantir que la gravure n'aurait pas de trace de brûlure, et manquant d'informations sur le bois utilisé, nous avons mis la puissance a 10 et la vitesse à 300.
On aurait pu y aller plus fort, mais les résultats ont été concluants. Les quelques défauts étés liés au bois, et les visuels ont bien étés restitués.
On a pu tester un autre projet, faire une sorte de petit cendrier à relief, par strates.
ça nous a permis de renforcer nos acquis sur Inkscape, simplement en cherchant des solutions a des problèmes.
14h-16h: Accompagnement des DU Énergie
Toujours en fil rouge sur leurs projets de boites "hermétiques", censés contenir des capteurs.
Cette semaine, nous n’avons pas revu les mêmes groupes, mais d'autres équipes de la même classe.
Même projet, mais cette fois-ci, personne n'a utilisé les imprimantes 3D. Chaque groupe avait ses plans prêts sur Inkscape pour la découpe laser.
Les découpe se sont bien passées, mais sois parce que le MDF3 était trop épais comparé à leurs plans, sois par soucis de focus sur la Trotec , il a fallu sois retailler sois redécouper les plans.
Au final, les assemblages ont pu être réalisés.
Vendredi 14/11¶
Ce matin, Marcin Buczek et moi avons assisté à la mise en place de l'escape game Incluedo

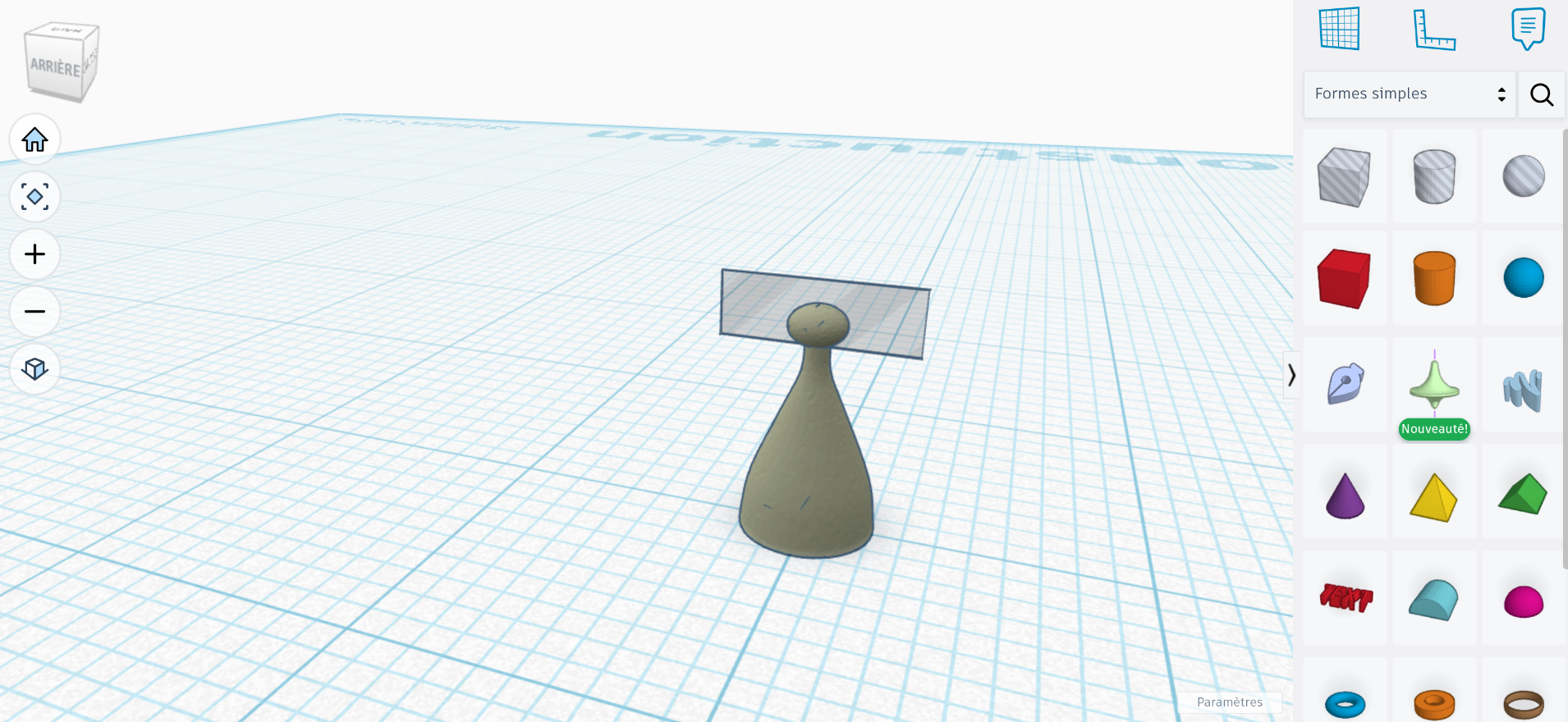

Pour servir de cale, j'ai réalisé une petite pièce sur Tinkercad, pour tenir une lampe.
A partir de 14h, j'ai lancé et assisté a des impressions sur la Prusa Core ONE, pour le DU Mesures Physiques
Marcin Buczek à fait un ajout rapide sur leurs modèle, via Tinkercad.
Pour leur seconde impression, ils avaient besoin d'intégrer des roulements à la pièce, directement pendant l'impression. Cela nous a permis de tester le programme de "pause" depuis le slicer.
15h- Sur la ML-W1070 , on a rencontré des problèmes sur un plan d'avion. La machine ne pouvant plus se déplacer sur l'axe X, on a "reset", ce qui n'a pas suffit, puis éteint et rallumé.
On a réduit la vitesse, qui était supérieure a la vitesse maximale de l'axe X.
Une fois les réglages fait, la machine ne parvenait toujours pas à faire un "Frame" correct.
On a enlevé les éléments les plus à l'extrémité droite, et la découpe à pu se lancer
J'ai refait un test en suivant, en mettant des petit éléments aux extrémités droite, gauche, et basse. Le "Frame" n'a eu aucun mal à se lancer, ce qui me laisse à penser que ce qui bloquait le plus était le nombre de déplacement à faire sur le modèle, pas la position des extrémités.
Lundi 17/11¶

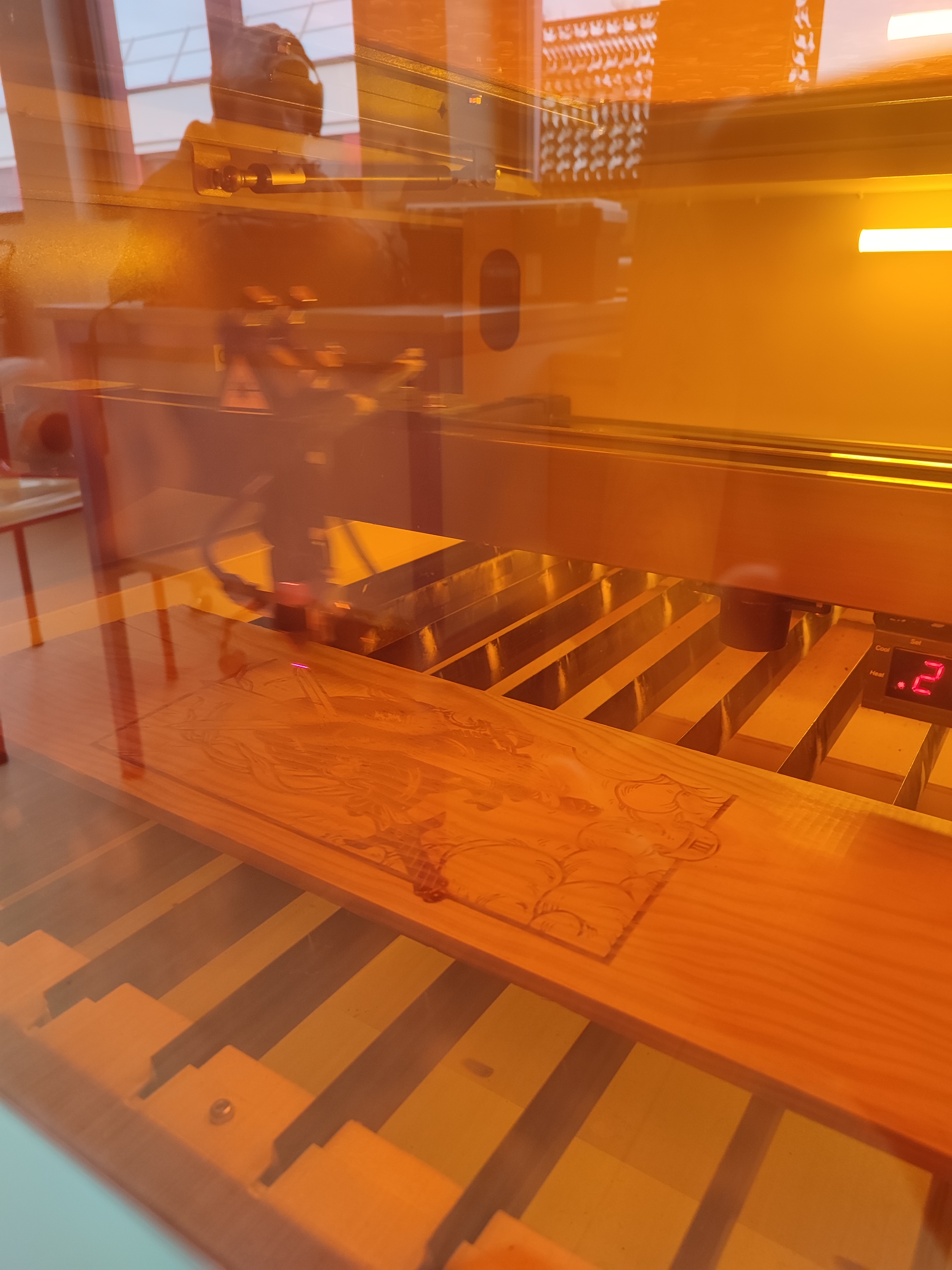

Dans la matinée, nous avons fais des test de gravure, en suivant la méthode de ARTD
Nous voulions graver des png propres, en appliquant un effet halftone sur nos images
Pour le test, nous avons pris une partie du tableau l'Ange déchu de Cabanel

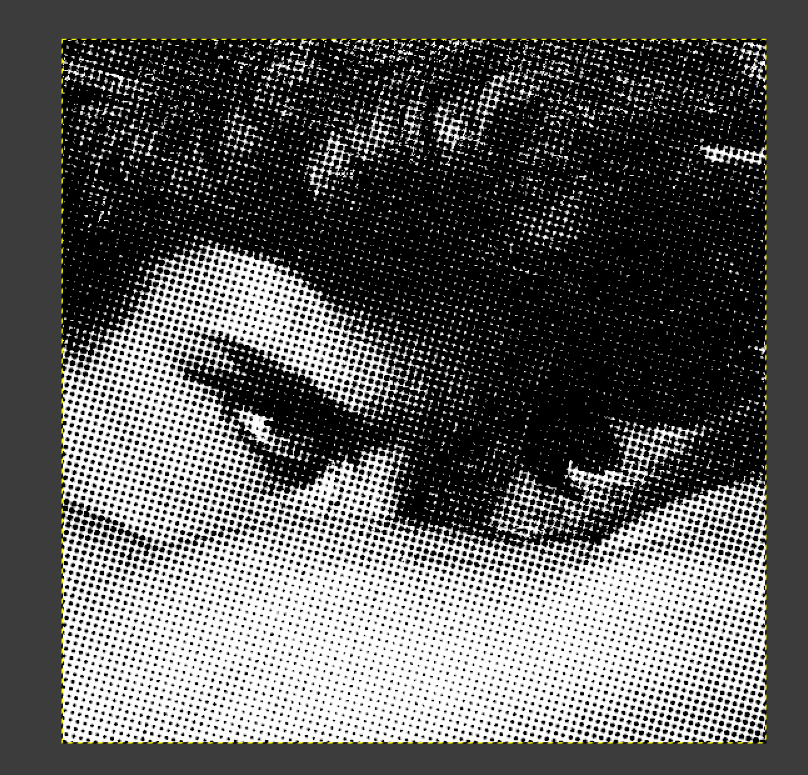

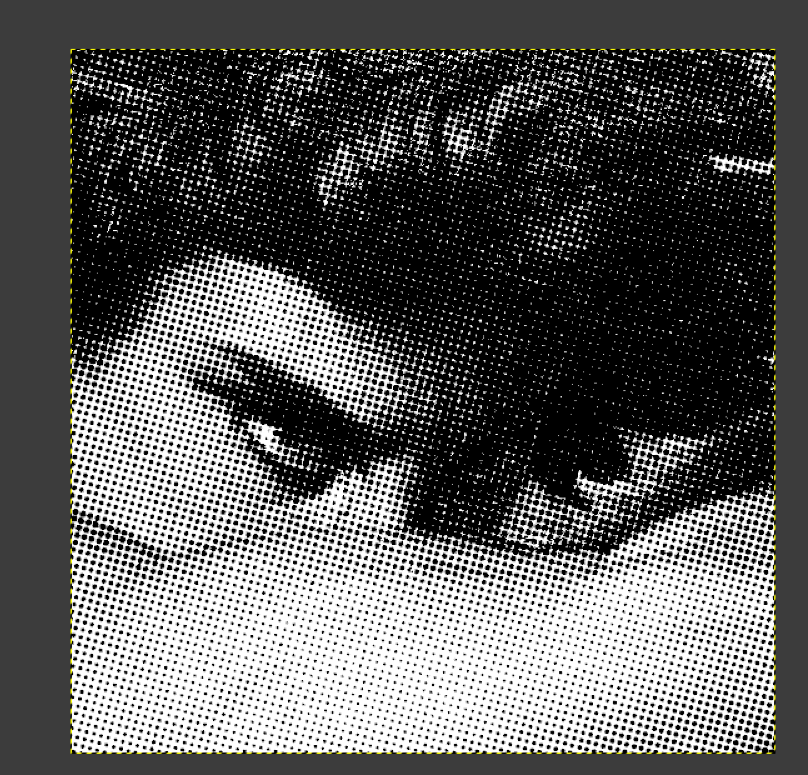

Pour arriver à ce résultat, j'ai utilisé Gimp, Filtres > Distorsion > Papier Journal, appliqué le motif cercle et réglé la période pour obtenir le résultat voulu

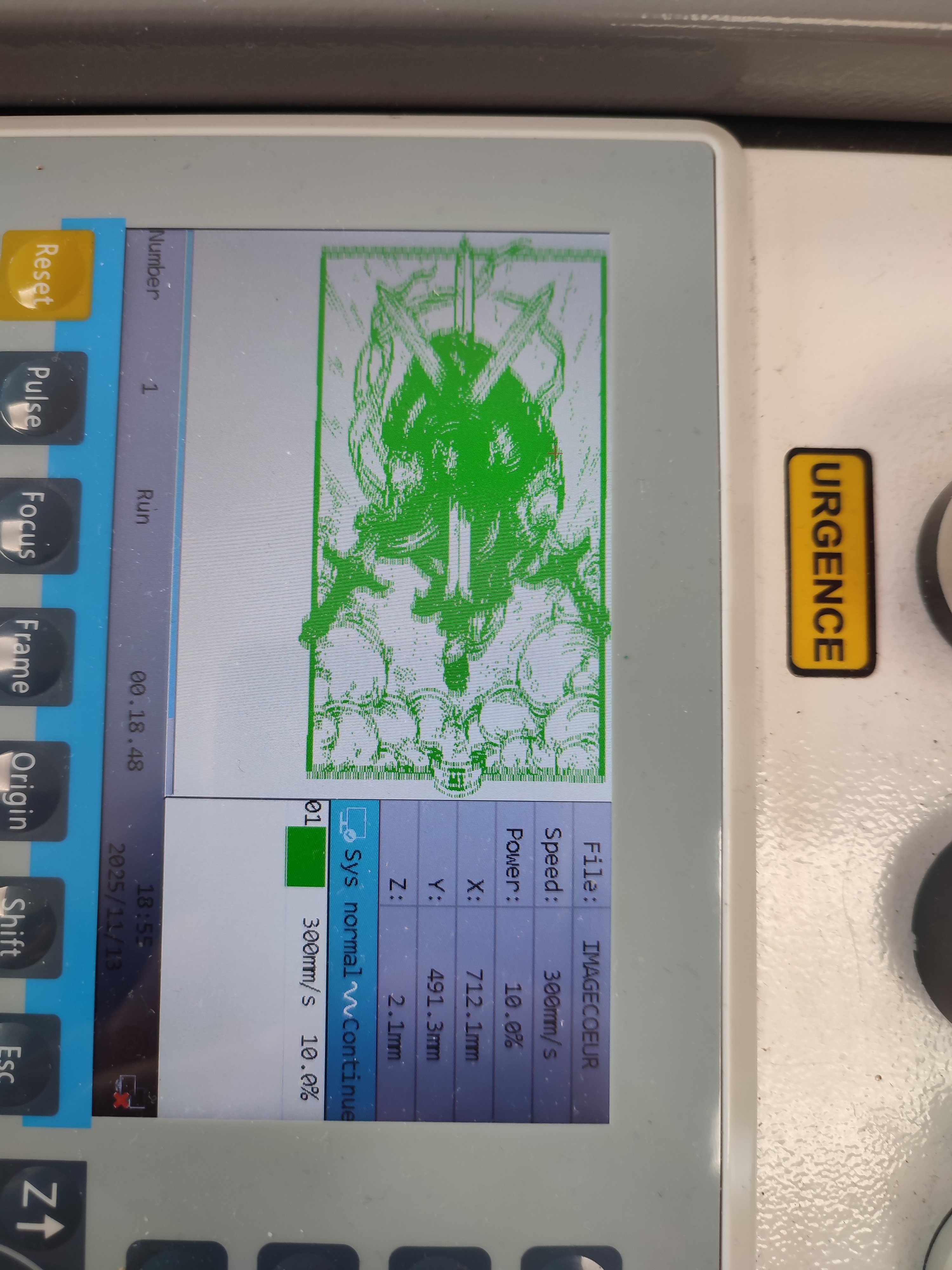

Pour la gravure, on a utilisé les paramètres enregistrés pour de la gravure en 1000 dpi, Puissance a 35% et vitesse a 2500.

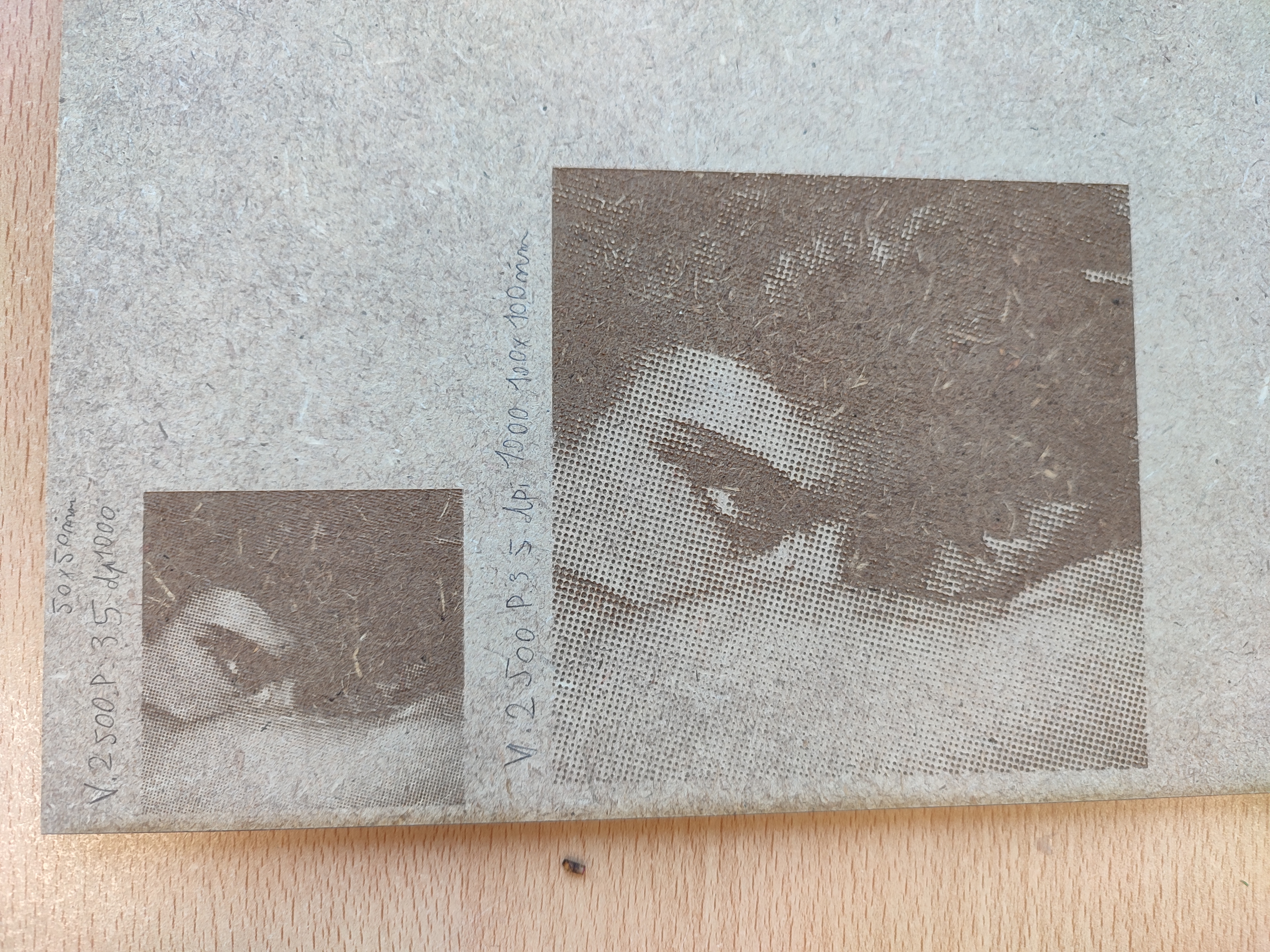

Nous avons fait un premier test de 5x5 cm, où nous avons perdu une bonne quantité de détail, comme l’œil droit et la lumière dans les cheveux
En gardant les mêmes paramètres, nous avons fait une seconde gravure en doublant la taille, ce qui nous a permis d'avoir un meilleur niveau de détail.
Il nous manque toujours certaines parties de l'image, mais c'est sûrement à cause de la qualité du document. Pour essayer de garantir une fidélité maximale, j'ai choisi a l'origine une image assez petite, pour qu'il n'y ai pas un trop gros décalage avec la taille de gravure, puis ai encore réduit la taille dans Lightburn.
Pour les prochains test, je travaillerai avec une image de meilleure qualité.
En fin de matinée, nous avons aidé Arthur_Gioana pour une gravure sur la ML-W1070 dans le cadre du projet Incluedo.
13h30- Nous avons commencé à rédiger un guide d'utilisation étape par étape de la ML-W1070 , de l'insertion du fichier dans Lightburn au résultat final, en donnant un minimum d'instruction.
On a testé le guide avec Arthur, et pour le moment on va devoir faire quelque chose de bien plus clair
Le reste de l'après midi, on a travaillé sur des icônes et un premier visuel pour faire un guide en A3 a afficher au dessus de la machine. On testera notre guide sur les autres stagiaires, services civiques et adhérents du fablab.
Mardi 18/11¶
Nous avons travaillé toute la journée sur le guide de fonctionnement de la ML-W1070

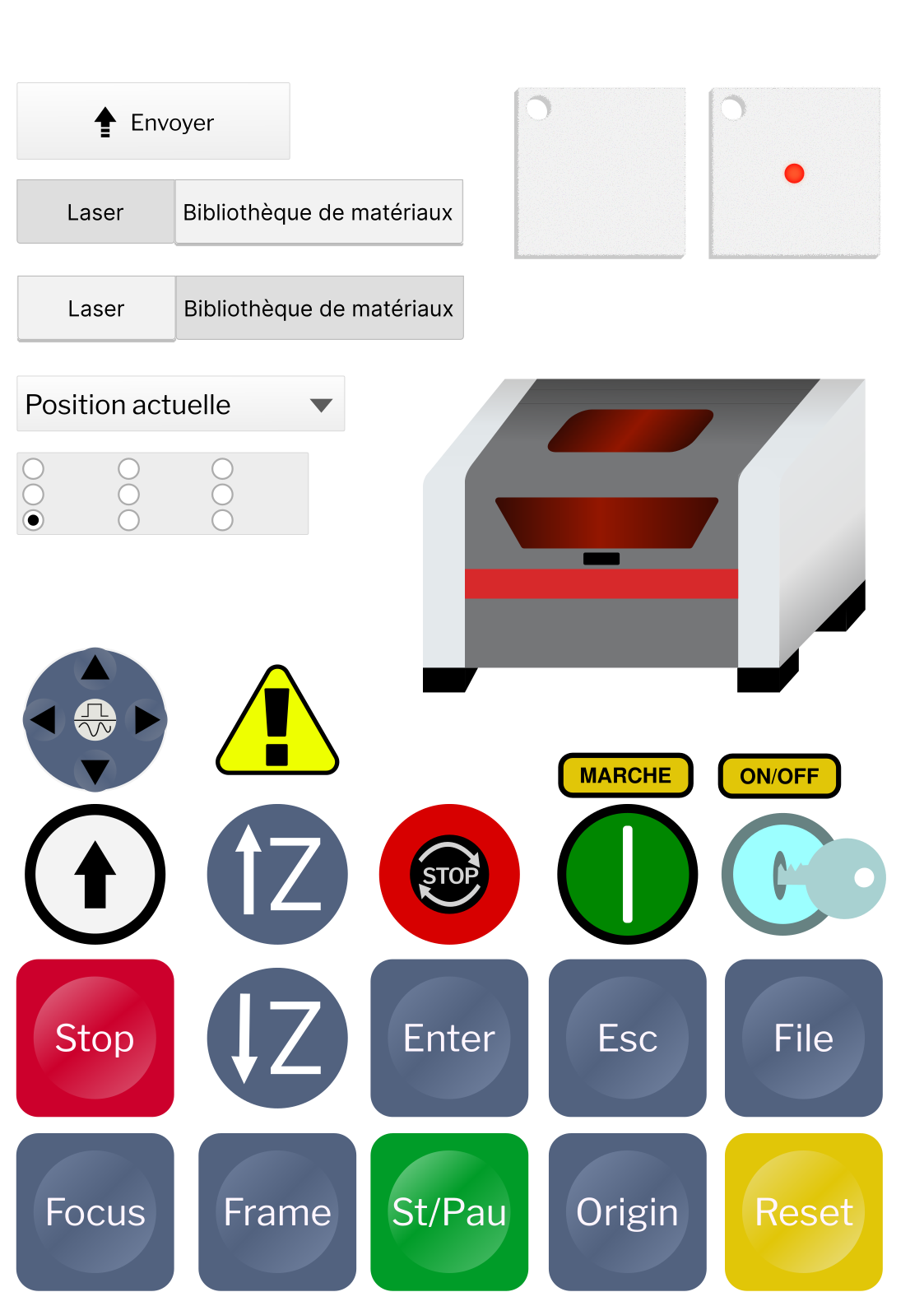

J'ai créé toutes les icônes pour rendre le guide visuellement explicite.
Puisque Marcin_Buczek et moi avons travaillé en même temps sur Canva, quand nous avons terminé la V1 et est venu le moment où nous avons du tout passer sur Inkscape pour le suivi du guide, on s'est heurté au problème évident que Canva ne laisse pas exporter en SVG sans payer.
Mercredi 19/11¶
Suite sur le guide pour la ML-W1070 , après avoir importé tout nos éléments SVG et réécrit tout notre texte dans Inkscape, on travaille sur la mise en page et la charte de notre guide.
Jeudi 20/11¶
On était partis pour finaliser notre guide, mais Pierre_Grangé-Praderas a eu besoin d'aide pour le montage des boites de Jeux de Hex, qu'il doit livrer demain. Marcin_Buczek, Travis_Ponterie et moi avons assemblé et découpé toute la journée. Manque de pièces pour terminer, il nous restera 7 boites à finir demain avant l'envoi.
Idéalement, même si Marcin n'est là que jusqu'a 13h demain, la V1 du guide sera terminée et prête à être testée la semaine prochaine.
Vendredi 21/11¶

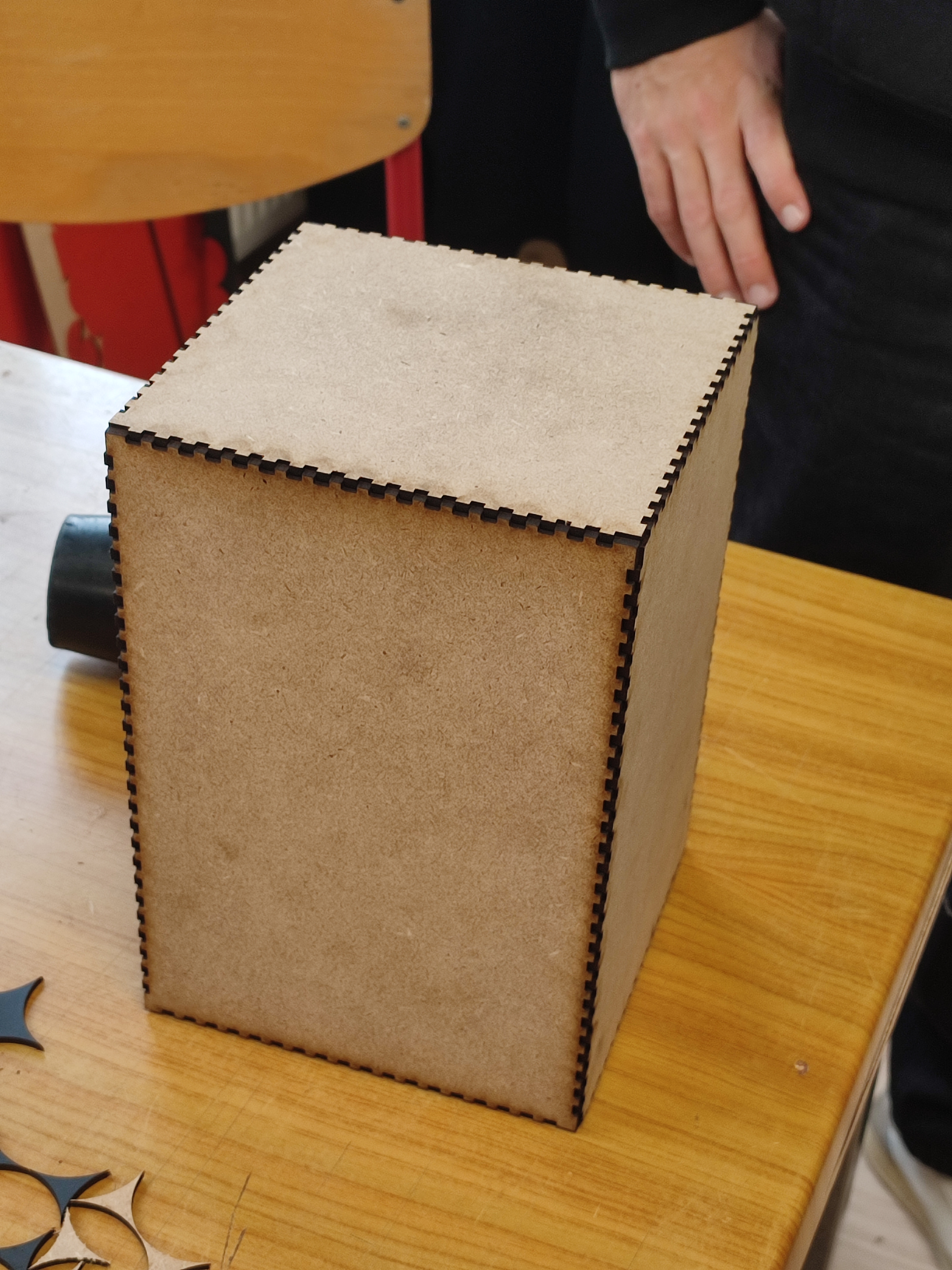

Ce matin, nous avons finalisé le montage des boites, elles sont prêtes à être envoyée.
Marcin_Buczek est parti à 13h, je continue le travail sur le guide
Fin de journée, le guide V1 est presque terminé, a adapter en fonction des retours de ceux qui testeront
Cet après midi, on a eu des décousues avec la ML-W1070, quand on a voulu faire le focus, le plateau ne s'est pas arrété, l'axe Z était décalé.

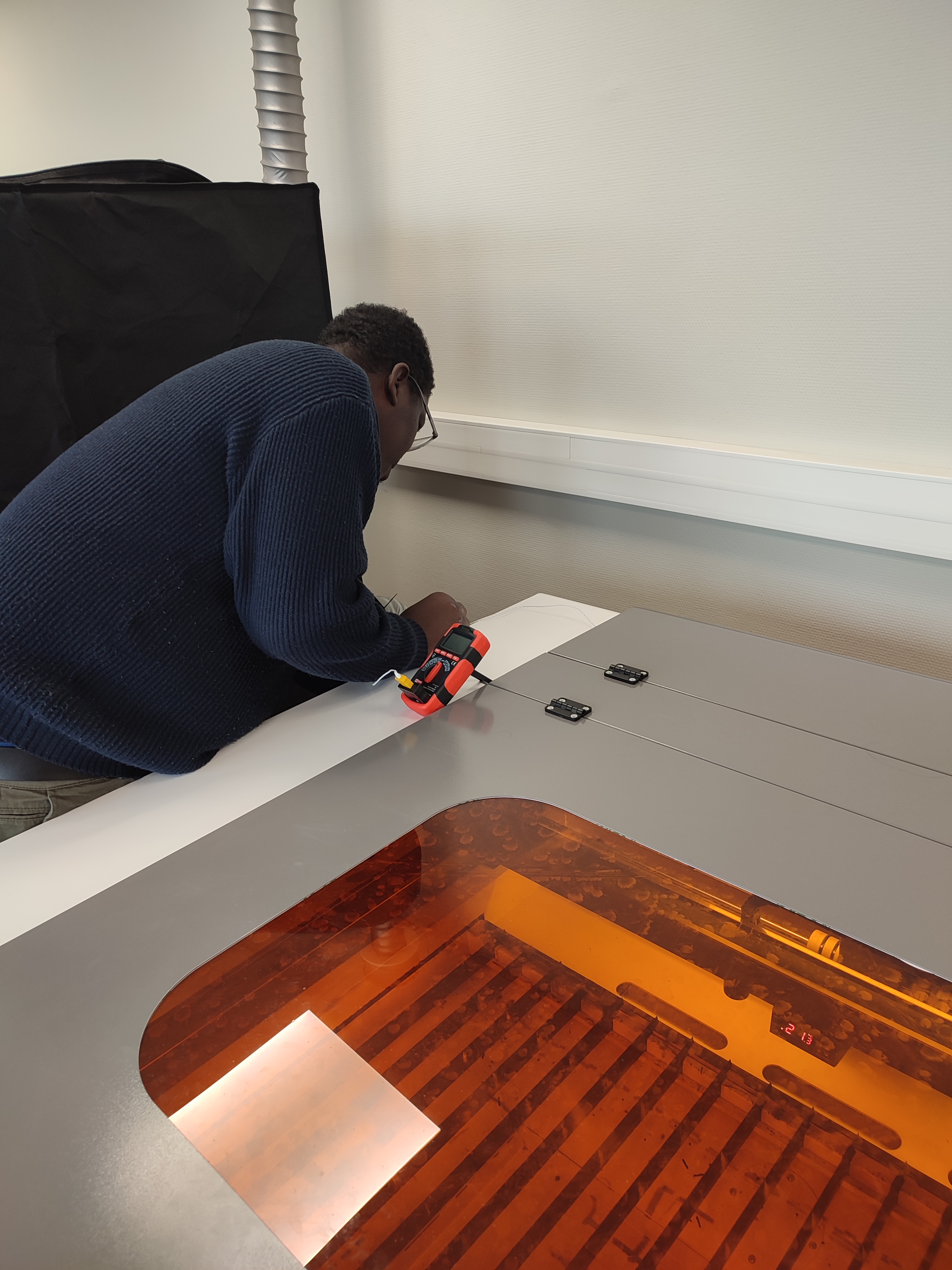

La pièce reliant l'outil de calcul de l'axe Z au laser s'est carrément pliée, après réglage tout fonctionne, mais vigilance pour la suite.
Mercredi 26/11¶
Après deux jours d'arrêts maladie, je suis de retour au fablab.
Je vais essayer de terminer la production d'une V1 du guide avec Denoël_Christian
Avec Denoël,on a fait de la médiation sur la ML. Il faut impérativement qu'on nettoie la buse régulièrement, car avec les réglages enregistrés pour ce matériaux, on n'a pas pu découper du premier coup. En plus, la coupe n'est pas tout à fait droite, ce qui peut poser des problèmes d'assemblages
Eden_Bernadou a testé mon guide ML-W1070, je vais devoir retravailler le guide.
Il manque des détails qui permettraient de vraiment guider pas à pas l'utilisateur, mais sans sur-expliquer chaque partie. Le rendre digeste et clair, c'est le vrai défi.
Jeudi 27/11¶
Ce matin, discussions existentielles avec Denoël_Christian, la V2 du guide est terminée, cet après midi on va le tester et accompagner les DU Énergies qui auront besoin de nous.
Dans l'après-midi, j'ai assisté des étudiants en BUT sur la ML-W1070 Ils devaient découper une large surface sur du MDF8, et on a pu constater un gros problème de calibrage sur la machine.
Déjà, on a du baisser la vitesse et repasser 3 fois, mais le problème principal est que la découpe n'est pas uniforme. ça a pu découper sur la partie haute de la surface, mais pas sur la partie basse.
En plus, on doit mettre la vitesse très basse même pour des matériaux fins.
Vendredi 28/11¶

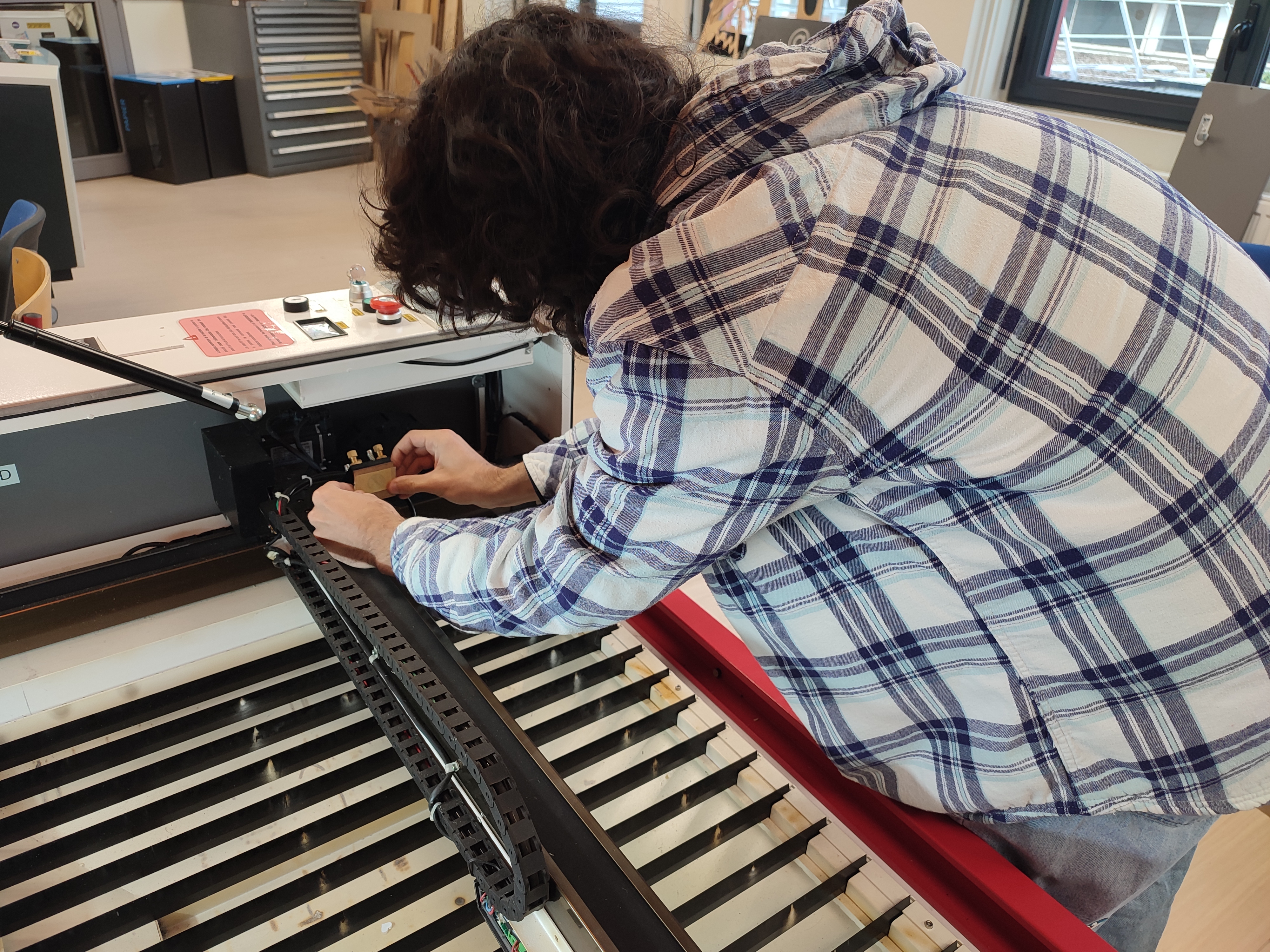

Avec Marcin_Buczek, JB nous a montré comment nettoyer les miroirs intérieurs de la découpeuse, puis nous avons fait des tests en mettant du scotch sur les différents miroirs pour voir si le laser passait bien au centre. Les tests ont bien montré qu'un calibrage s'imposait, il y a même certaines zones où le laser ne passe simplement pas.
Même si le calibrage des miroir est un peu plus sensible qu'un simple nettoyage, je vais voir avec JB si il peut nous montrer comment s'y prendre en cas de besoin.
Vu que des usagers vont avoir besoin dans l'après midi de la totalité de la surface, ils faudrait qu'on s'en occupe au plus vite.
