Léa Jean¶
- Diplômée de GMP en 2021 (Parcours robotique)
- Postule pour un service civique :
- Pratique artistique dessin (krita), photo (gimp), manga
- Service civique au fablab du 13-09-2021 au ???
- Je veux essayer les machines
- J'aimerais essayer les logiciels de dessin, découvrir le dessin 3D
- Je veux bricoler, faire du manuel
- Blender
En sortie
Notions acquises lors du service civique¶
- CAO avec FreeCAD
- Impression 3D
- Réparation d'imprimante 3D
- Utilisation de la découpe laser
- CFAO avec FreeCAD
- Utilisation du CharlyRobot
- Montage vidéo
Journal de bord¶
2022-03-07
Boîte bus pirate :- http://dangerousprototypes.com/docs/Sick_of_Beige_standard_PCB_sizes_v1.0
- http://dangerousprototypes.com/docs/Sick_of_Beige_basic_case_v1
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-02-15
Guide : https://htmlcolorcodes.com/fr/noms-de-couleur/
Bleu #6abdd8
Bleu royal #4169E1
Bleu électrique #2c75ff
Jaune #f7b700
Jaune2 #ffb92c
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-25
https://www.atome3d.com/pages/echelle-shore
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-13
- Modification CAO : queue d'aronde
- Portfolio : Construction du portfolio
https://academic-demo.netlify.app/
https://eliaszwang.com/blog/hugo-academic-page-layouts/
https://eliaszwang.com/blog/hugo-academic-basic-setup/
https://eliaszwang.com/blog/hugo-academic-useful-tips/
https://eliaszwang.com/blog/hugo-academic-blog-setup/
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-12
- Documentation : Rybolyser
- Test Path sur mousse puis MDF : gros échec
- Modification path : séparation jobs par outils
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-11
- Modifications path
- Test sur du MDF et cassage de fraise
- Portfolio : Construction du portfolio
- Icônes skills
- Résumés projets
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-10
- Portfolio : Construction du portfolio
- Projets et images
- Icônes skills
- Recherche mise en page
https://wowchemy.com/docs/getting-started/page-builder/
https://fontawesome.com/v5.15/icons?d=gallery&p=16&s=regular,solid
https://fontawesome.com/v5.15/icons/photo-video?style=solid
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-06
- Re-modélisation de la pièce
- Path
- Portfolio : Construction du portfolio
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-05
- Aide de G.
- Re-modélisation de la pièce
- Impression du bloc porte-gobelet
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-04
- Démontage : Je suis allée chercher une clé de 24 en GMP pour ensuite détacher l'axe rotor de la pièce bleue.
- Path : recherche de solutions pour mon problème de contournage - demande d'aide auprès de Gauthier
- Impression du bloc rail
- Présentation impression 3D au club robotique d'un collège
- Robot Go West : impression de chenilles en TPU
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2022-01-03
- Démontage : on a dévissé une pièce verte qui nous a permis d'extraire/de sortir le rotor de la machine puis nous avons déboulonné de manière à pouvoir extraire la pièce bleue. Il faut maintenant voir si on peut déboulonner en dessous de la pièce pour la séparer de l'axe rotor.
- Path : j'ai essayé de faire les trajectoires outils de la pièce à usiner mais il y a quelques soucis avec le contournage ; recherche de solutions entreprise. Une fois le path terminé, il faudra usiner la pièce une première fois dans un matériau peu cher (ex : PMMA) pour vérifier les paramètres d'usinage.
- Discussion sur le portfolio : https://projets.cohabit.fr/portfolios/lea-jean/
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-16
- Documentation : Rybolyser
- Aide d'adhérents/étudiants (impressions, découpe laser, documentation...)
- Portfolio
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-15
- Modélisation de la pièce en polypropylène
- Essais de définition de trajectoires outils
- Impression des biellettes pour le projet Robot Go West
- Aide d'adhérents pour impressions et découpe laser
- Portfolio
- Dire à l'étudiant "grenade" de centrer ses pièces pour l'impression
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-14
- Déplacement sur chantier, prise de note sur le problème, prise de mesures, prise de photos, récupération de la machine
- Portfolio (orga de la tram)
- Encadrement stagiaires de 3e
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-13
- Portfolio (orga de la tram + séance photo)
- Encadrement stagiaires de 3e
- Perspectographe : Modification du modèle 3D de l’œilleton (le trou permettant d'insérer la vis qui va permettre de serrer la tige était trop gros) et impression de l'œilleton, taraudage du trou
- Robot Go West : Impression de pièces et découpe à la découpe laser (+ modification du svg)
- Modification de la page aide à la conception (le tableau de taraudage) pour que ce soit plus compréhensible
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-09
- Portfolio (orga de la tram)
- Formation impression 3D
- Récupération de colis à l'accueil
- Perspectographe : Assemblage du perspectographe, modification du modèle 3D de l’œilleton, impression de l'œilleton
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-08
J'ai cherché comment piloter un moteur pas à pas : Autres
- Portfolio (orga de la tram)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-07
Projet : Modèle 3D à partir de plusieurs photos (Photogrammétrie)
J'ai cherché comment installer Meshroom.
- Perspectographe : Impression des 3 autres crochets puis découpe de la vitre à la découpe laser
- Portfolio : Découverte de Hugo Reveal - début du portfolio
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-06
Sous-projet : Support appareil photo pour plaque tournante

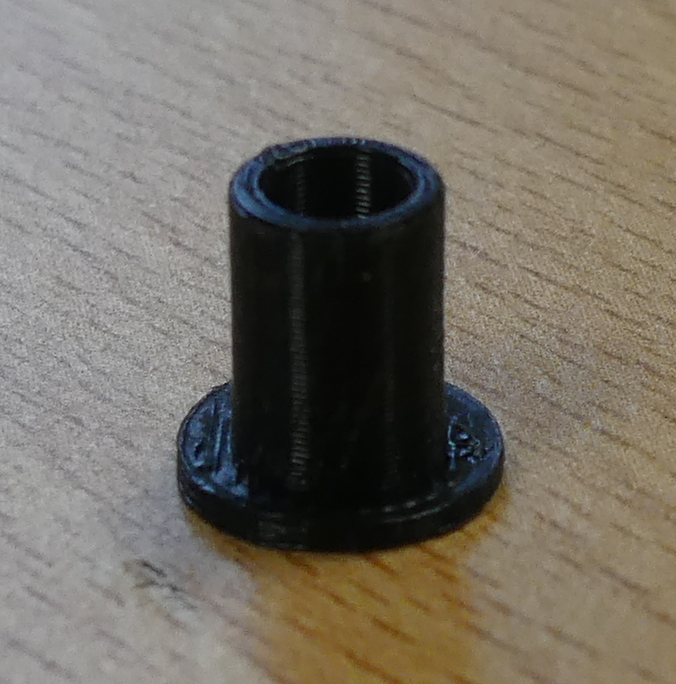

J'ai modélisé sur FreeCAD une pièce qui s'encastre dans le tube et la plaque support puis l'ai imprimé.
 |
 |
|---|---|
| Pièce qui s'encastre dans le tube | Assemblage du pied support |

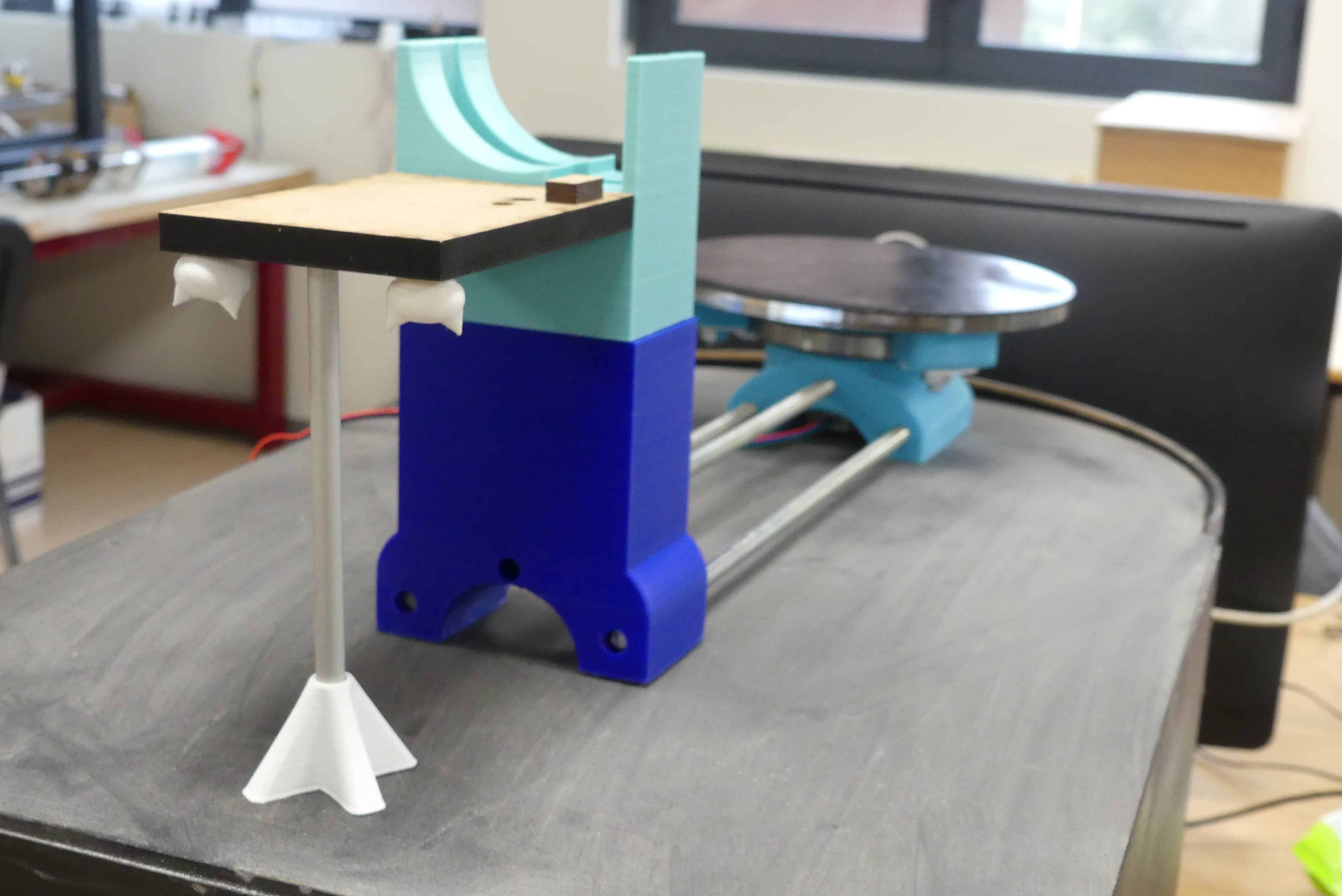

J'ai ensuite assemblé la plaque tournante avec le support caméra.
J'ai mis à jour la documentation sur le wiki : Documentation projet scanner 3D.
A faire :- Code Arduino
- Logiciel
- Tests
- Trouver comment prendre en photo le dessus de la pièce
Projet : Dispositif de support de boisson pour personnes en situation de handicap
J'ai mis à jour la documentation : Documentation projet support boisson (j'ai notamment ajouté une photo du nouveau prototype).
J'ai eu une réunion avec l'étudiant puis j'ai corrigé le modèle car il y a un problème de dimensions des rails. J'ai ensuite lancé l'impression.
- J'ai regardé un documentaire sur Charlotte Perriand
- Modification du modèle FreeCAD du crochet pour le perspectographe (passage de M6 à M3 pour les trous, modification de la position...), puis impression d'un crochet
- Modification du modèle FreeCAD de la vitre pour le perspectographe : ajout des trous pour les vis
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-02
Sous-projet : Support appareil photo pour plaque tournante

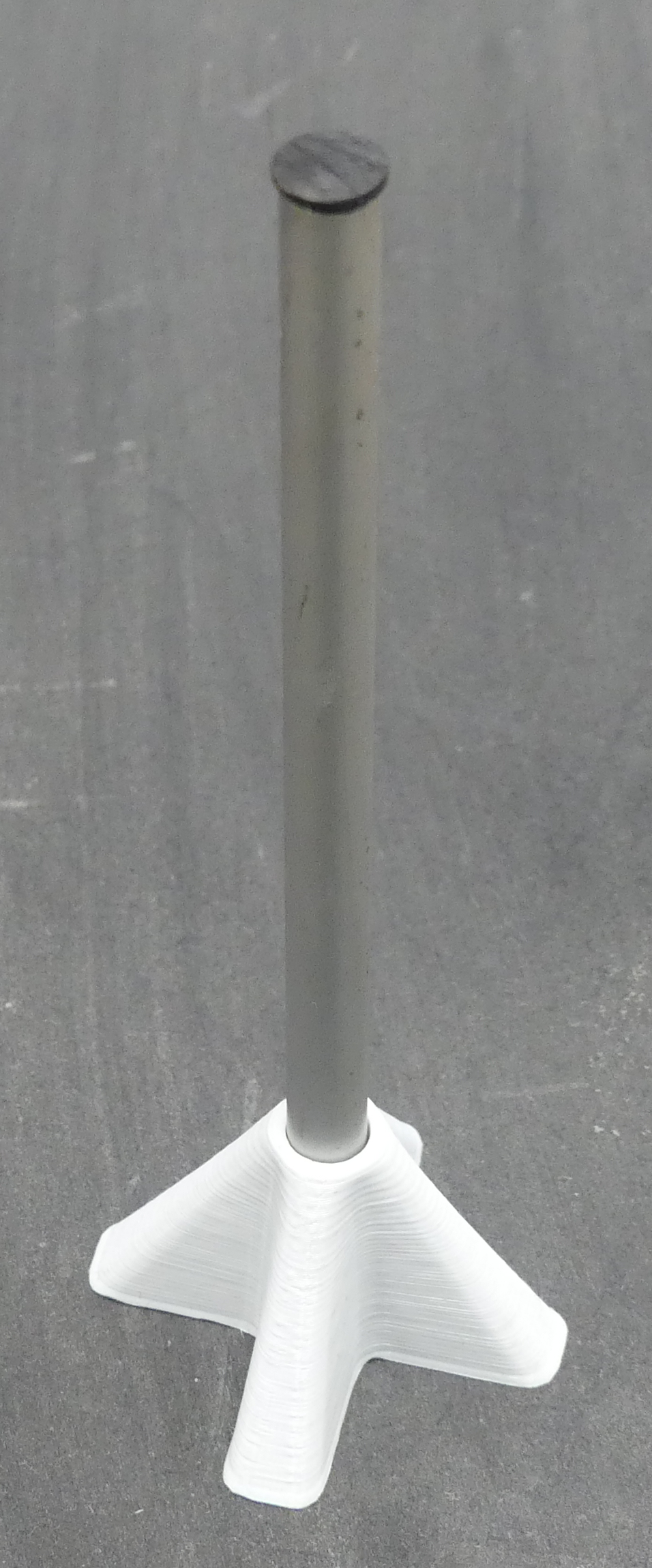

J'ai imprimé le pied pour le tube en métal et j'ai collé la cale sur la plaque support.
- Aide adhérents / étudiants
- Modèle 3D d'un crochet pour le projet thermo bibli sur FreeCAD
- Modification du modèle FreeCAD du crochet pour le perspectographe et enregistrement du fichier STL (+ chargement des fichiers sur Redmine)
- Impressions perspectographe / thermo bibli / machin en TPU ...
- J'ai ajouté sur le wiki de la CR10 les températures d'impression du TPU
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-12-01
J'ai redécoupé à la découpe laser la plaque support pour avoir les trous au bon endroit. Pour que l'appareil photo soit droit sur la plaque support, j'ai également découpé 2 petites cales de 3 mm que j'ai collé ensemble avec de la super glue. (6-7mm)
J'ai également imprimé les bouchons pour combler les deux trous en trop de la plaque support. J'ai modélisé sur FreeCAD un pied pour caler le tube en métal.
A faire :
- Fixer la cale sur la plaque
- Fixer le tube en métal
- Imprimer le pied pour le tube en métal
Projet : Dispositif de support de boisson pour personnes en situation de handicap
J'ai envoyé un mail à l'étudiant pour le prévenir de l'avancement et organisé une rencontre pour essayer le nouveau prototype.
J'ai également modifié le modèle : changé une mesure sur le porte-gobelet (longueur de la tige du rail) et arrondi les angles des deux pièces pour éviter de se blesser.
- J'ai lancé une impression pour le projet thermo bibli et enlever les supports.
- J'ai nettoyé la Prusa.
- Aide adhérents
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-30
J'ai scié un tube en métal et limé les morceaux pour obtenir les pieds qui stabiliseront la plaque support.
Le trou qui permettra de fixer l'appareil photo à la plaque est mal placé. J'ai donc refait sur Inkscape un dessin du trou pour le redécouper au bon endroit à la laser. J'ai également décidé de finalement ne mettre qu'un pied pour supporter la plaque.
J'ai modélisé sur FreeCAD un bouchon pour combler les deux trous en trop sur la plaque support.
J'ai mis à jour la documentation sur le wiki : Documentation projet scanner 3D.
A faire :
- Nouveaux trous
- Une cale
- Fixer les tubes en métal
J'ai pu voir quel était le problème donc j'ai modifié mon modèle en conséquence puis l'ai réimprimé.
J'ai mis à jour la documentation : Documentation projet support boisson
A faire :
- Prévenir l'étudiant
Autres
J'ai expliqué et montré le processus de lancement d'une impression 3D à des étudiants.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-29
Sous-projet : Support appareil photo pour plaque tournante

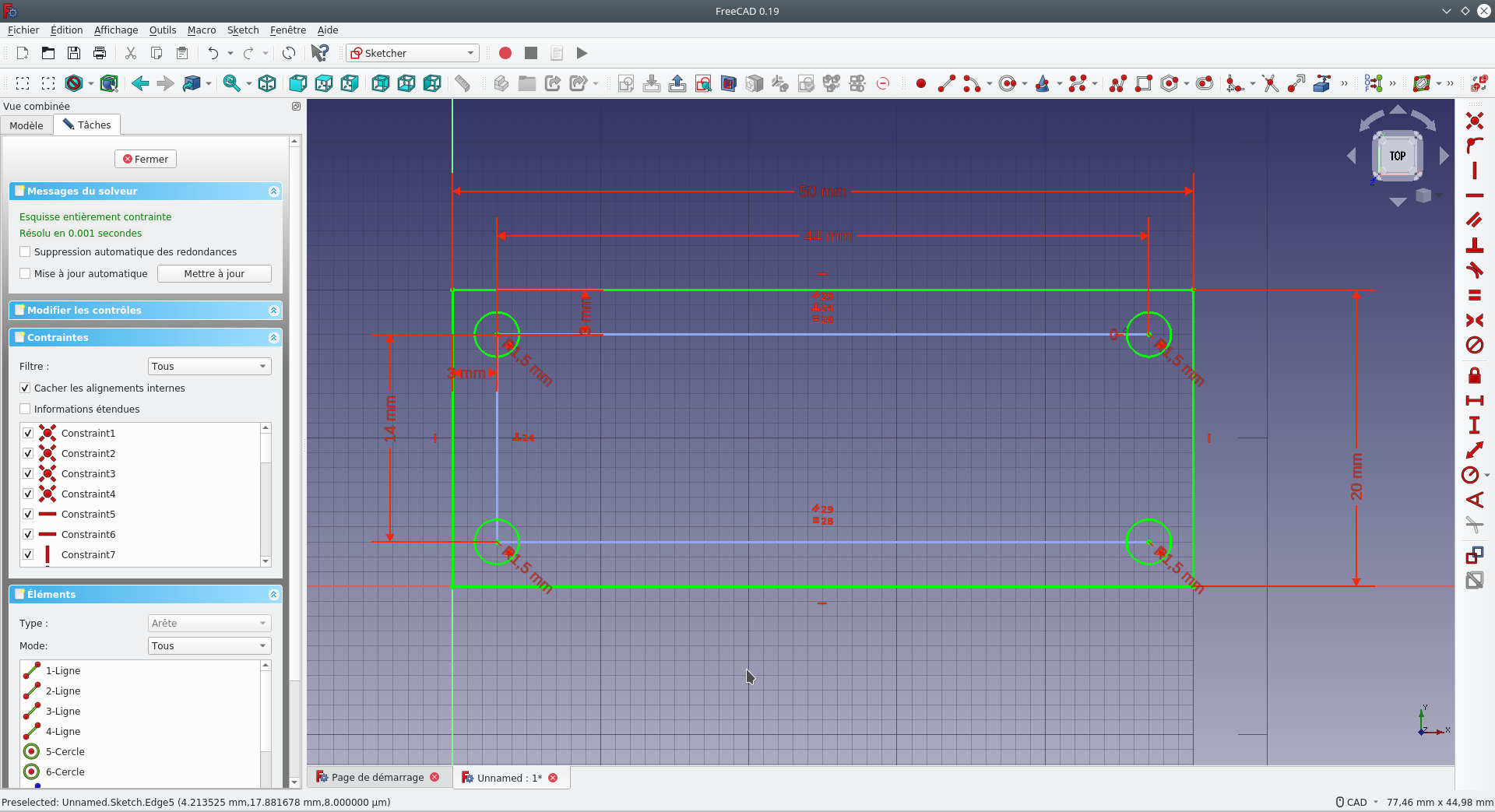

J'ai fait le dessin de définition de la plaque support sur FreeCAD et ai préparé le fichier SVG de celle-ci. A partir du fichier SVG, j'ai découpé la plaque à la découpe laser puis je l'ai percé à le perceuse à colonne pour faire les trous qui se situent sur la tranche.
J'ai mis à jour la documentation sur le wiki : Documentation projet scanner 3D.
Projet : Dispositif de support de boisson pour personnes en situation de handicap
J'ai imprimé les nouveaux modèles mais il y a un problème avec la pièce "rail" donc je dois voir quel est le problème et réimprimer la pièce.
Autres
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-25
Sous-projet : Support appareil photo pour plaque tournante
J'ai du changé de fil lors de l'impression. L'impression du support s'est terminé en fin de journée.
Projet : Dispositif de support de boisson pour personnes en situation de handicap
On s'est réunis avec l'étudiant concerné pour parler du prototype et j'en ai profité pour prendre la mesure qui me manquait puis j'ai modifié le modèle 3D du rail.
- Encadrement/aide stagiaires de 3ème
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-24
Sous-projet : Support appareil photo pour plaque tournante
J'ai lancé l'impression du corps du support.
- Encadrement/aide stagiaires de 3ème
- Documentation projet support boisson
- Documentation projet scanner 3D
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-23
Sous-projet : Support appareil photo pour plaque tournante
J'ai continué le modèle 3D du support puis ai déterminé les paramètres d'impression sur Cura.
Infill density : 10%
Support density : 10% - Support au contact du plateau - 30° - X/Y distance : 1 mm - Support interface density : 20%
Brim - 5 mm
Wall line count : 3
Le support est composé d'un corps dessiné sur FreeCAD et à imprimer à l'impression 3D, d'une plaque pour supporter l'appareil photo, qui sera découpée à la laser (probablement en bois pour percer les trous de fixation au corps) et qui sera fixée au corps grâce à des chevilles en bois, et de tubes pour stabiliser la plaque aux extrémités.
- Encadrement stagiaires de 3ème
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-22
- Recherches sur comment faire un modèle 3D à partir d'une série de photos
Smoothie 3D
Regard3D
Insight3D
Insight3D Présentation
Utilisation de Regard3D sur Linux - J'ai installé Regard3D, pris quelques photos d'un gobelet puis ai essayé de faire un modèle de ce gobelet sur Regard3D à partir de ces photos. Le résultat est un échec car les photos n'ont pas la même distance focale et sont peu nombreuses. Donc à partir des pièces d'un scanner 3D déjà réalisé auparavant, je vais faire un système permettant de prendre plusieurs photos de manière régulière et à la même distance focale. Je dois donc faire un nouveau support pour la caméra et programmer l’Arduino de manière à ce que la plaque tourne d'un certain incrément toutes les tant de secondes et la photo sera prise pendant ce laps de temps (la plaque va tourner de 15° toutes les 10 secondes par exemple).
Sous-projet : Support appareil photo pour plaque tournante
J'ai démonté le scanner 3D mais ai gardé la plaque tournante puis j'ai commencé un modèle 3D du support d'appareil photo.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-18
Projet : Dispositif de support de boisson pour personnes en situation de handicap

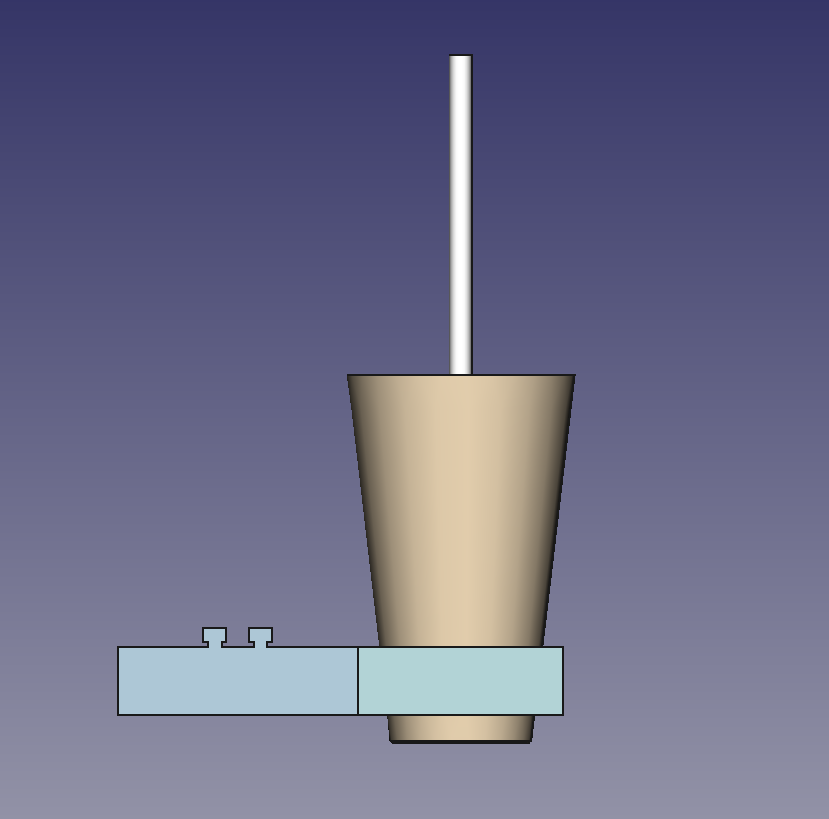

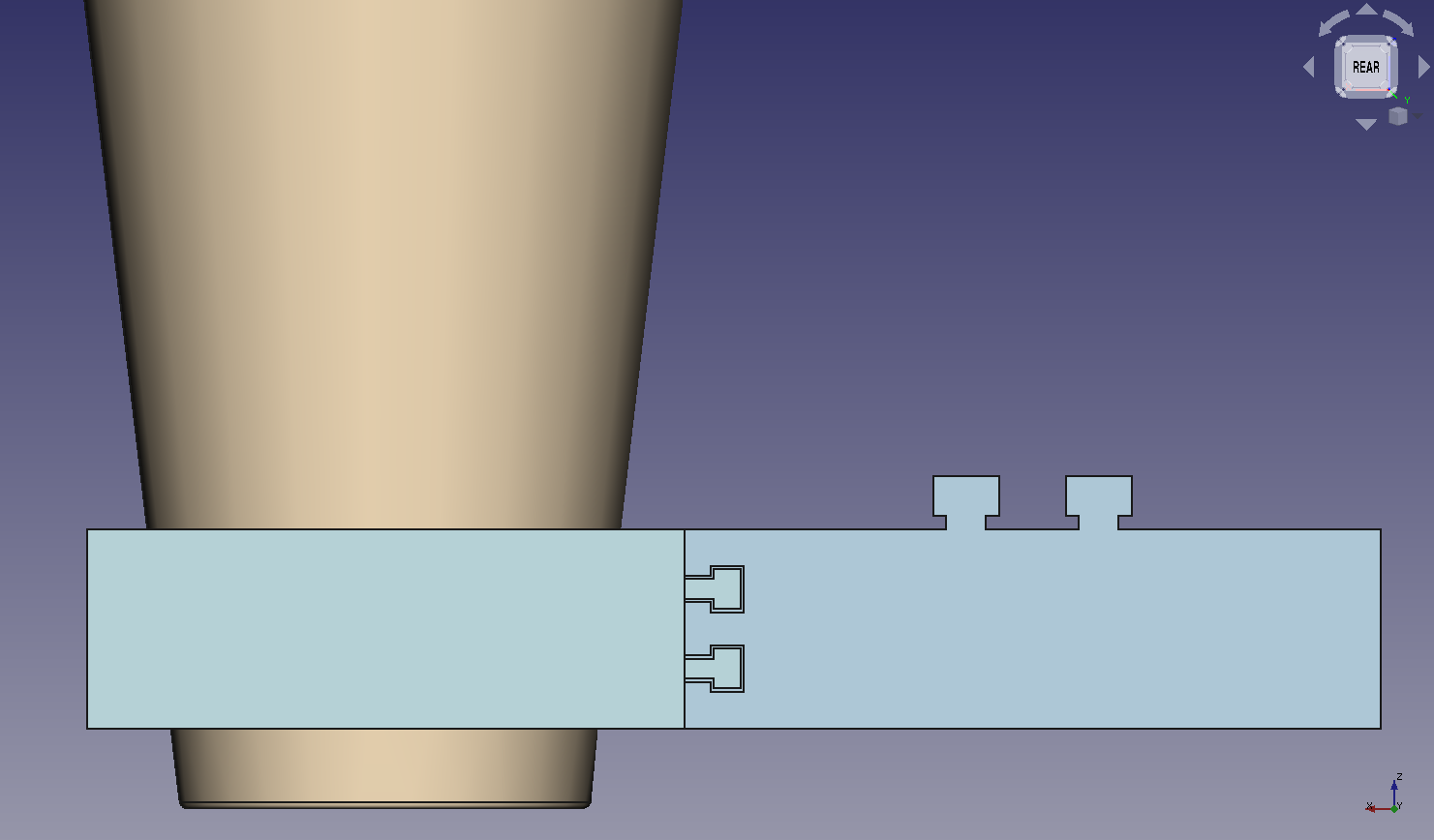

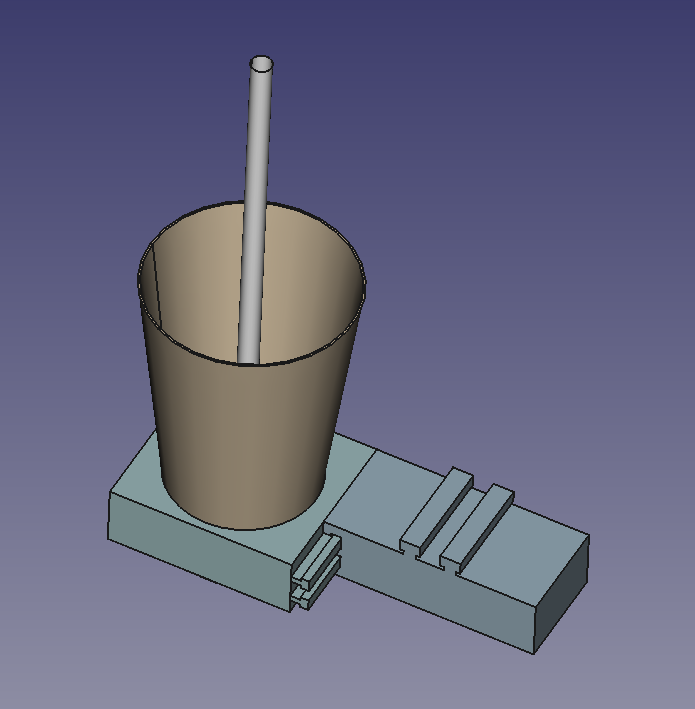

J'ai fait des modèles 3D du gobelet et de la paille puis ai simulé un assemblage sur FreeCAD avec les 2 blocs. De là, j'ai remarqué qu'il y avait un problème de dimension au niveau des rails. J'ai donc corrigé ce problème puis ai mis à jour l'assemblage.
J'ai limé les rails des modèles (prototypes) déjà imprimés pour que les blocs s'emboîtent. Maintenant ils sont coincés.
- Formation machines de Manda (Impression 3D et découpe laser) + formation partielle FreeCAD
- Aide au Charly Robot pour un adhérent
- Impression de pièces pour le perspectographe : support miroir
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-17
- Modification de la notice : j'ai fait des screenshots pour la partie de la procédure sur GPilote, modifié ces screenshots avec Gimp puis les ai rajouté dans la notice.
Lien
- Tests des différents modules sur FreeCAD : modules Surface, Mesh et FEM
- Impression de pièces pour le perspectographe + enlever les supports
- Recherches sur comment faire un modèle 3D à partir d'une série de photos
https://www.becad.net/index.php/contextcapture-modeles-3d-a-partir-de-photos/
https://www.clubic.com/actualite-75404-creation-3d-bryce-dispo-gratuitement.html
https://www.sculpteo.com/fr/centre-apprentissage/les-meilleurs-articles-impression-3d/imprimer-une-photo-en-3d/
2021-11-16

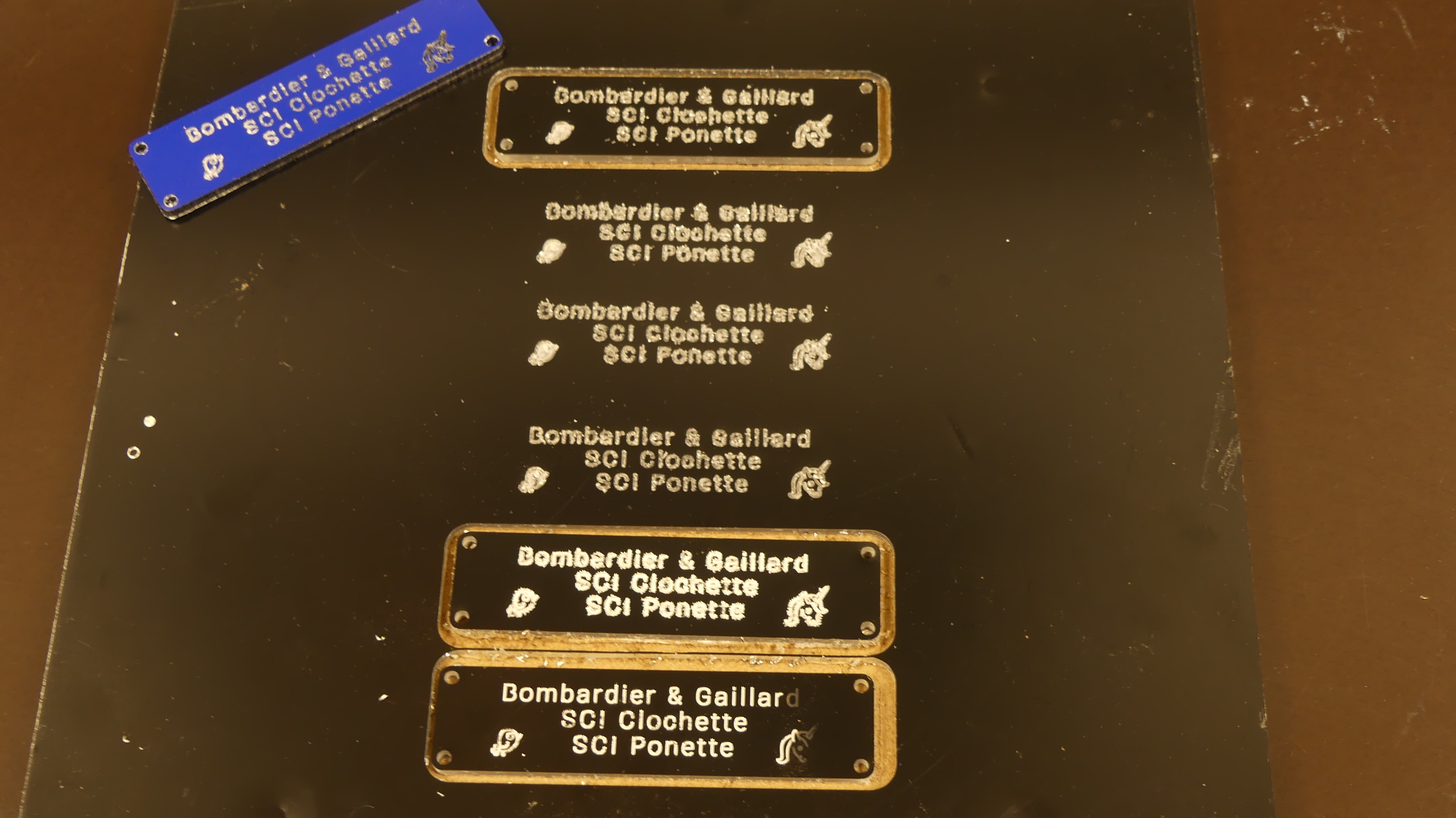

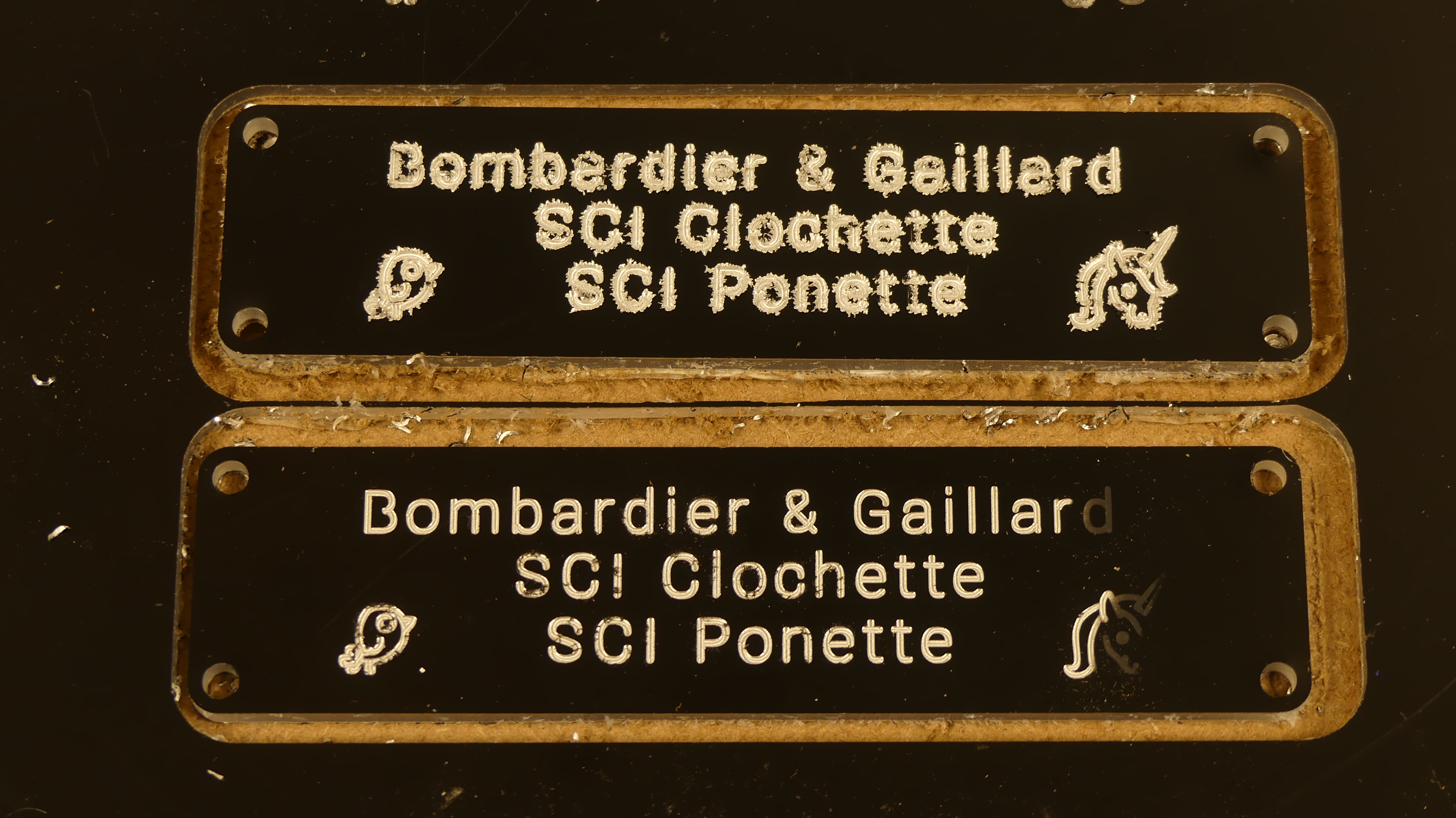

Projet : Chaîne numérique d'une plaque nominaleUsinage plaque M. Bombardier : j'ai fait plusieurs essais avec des OP en Z différentes.
Résultats :
- Essais 1 & 2 & 3 & 4 : gravures trop profondes > dans le plastique
- Essai 5 : gravure dans le métal > n'atteint pas le plastique, mais encore trop profond : pas propre/net
- Essai 6 : gravure OK mais plaque pas plane donc une partie non usinée
- Impression de pièces pour le perspectographe + enlever les supports
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-15
Test usinage plaque M. Bombardier - BUT : vérifier si les gravures ressortent bien (la pointe dans la simulation fait 1 mm de diamètre, donc la simulation n'est pas représentative de la réalité)
Observations :
- Les dessins ressortent bien et le texte est lisible
- Gravure toujours bancale dans la planéité :
- Faire attention au maintien de la plaque > bien serré de façon homogène
- Faire attention à la forme de la plaque utilisée, ici il y avait une parti tordue
- Faire attention à la POP Z > ne doit pas être trop basse, il faut éviter de manger la plaque
- Initiation Charly Robot : un professeur et une service civique sont venu voir comment fonctionne le Charly Robot et ont ramené une pièce à faire. Problème : la broche s'est arrêtée de tourner à deux reprise lors de l'usinage.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-10

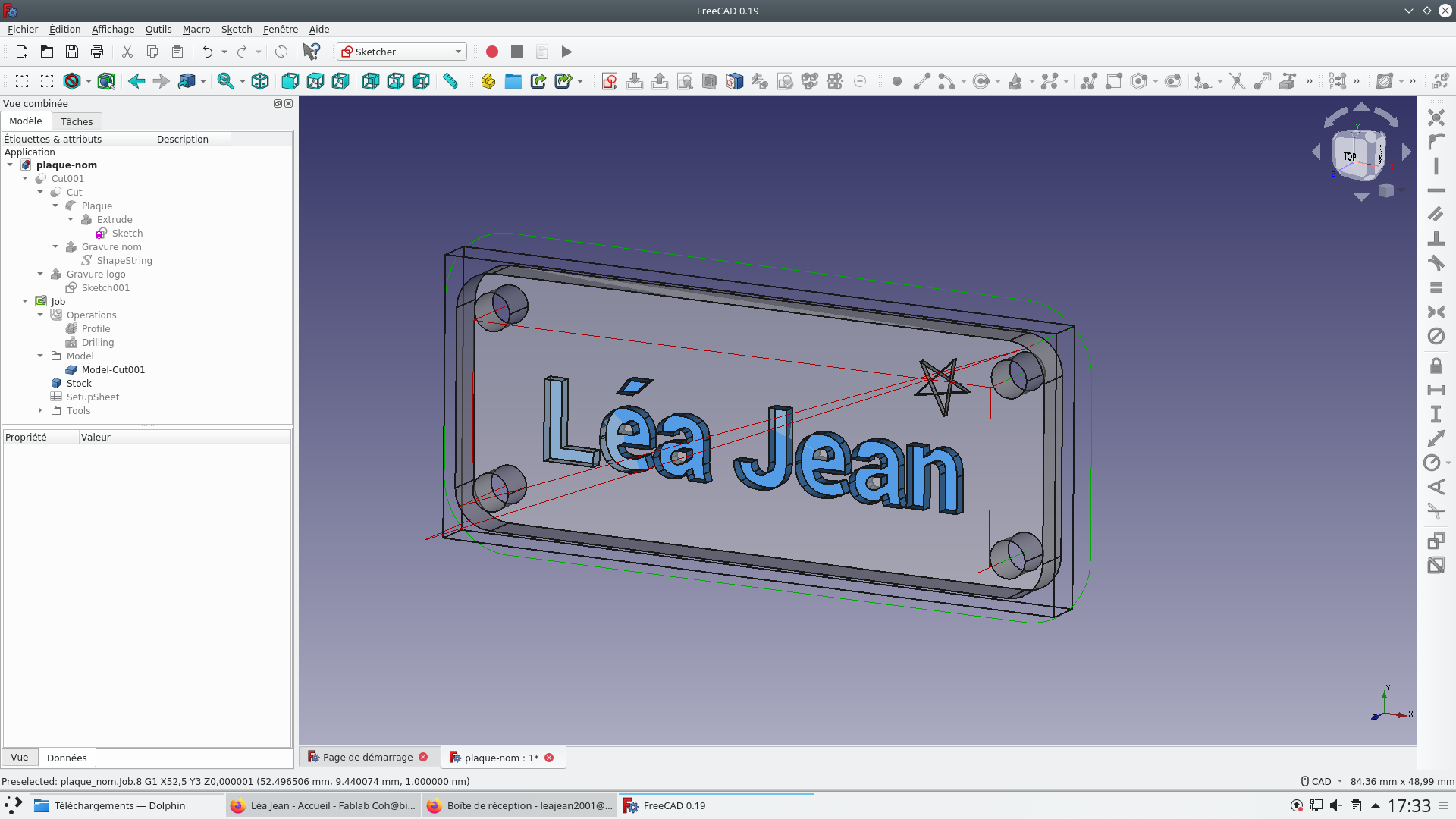

- Path plaque M. Bombardier
- Génération du G code
- Modification de la pointe de l'outil dans FreeCAD 1 mm --> 0.2 mm

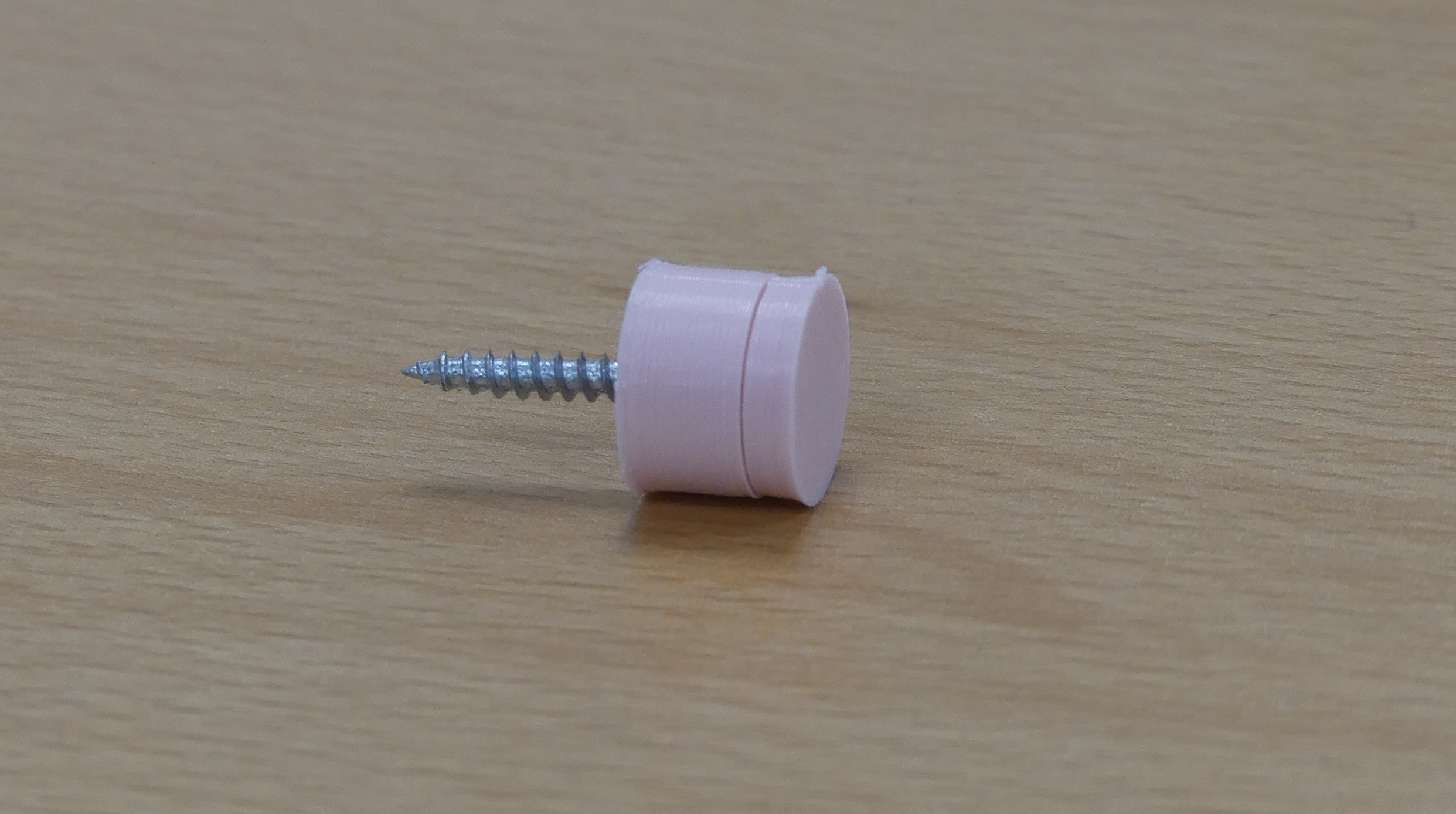

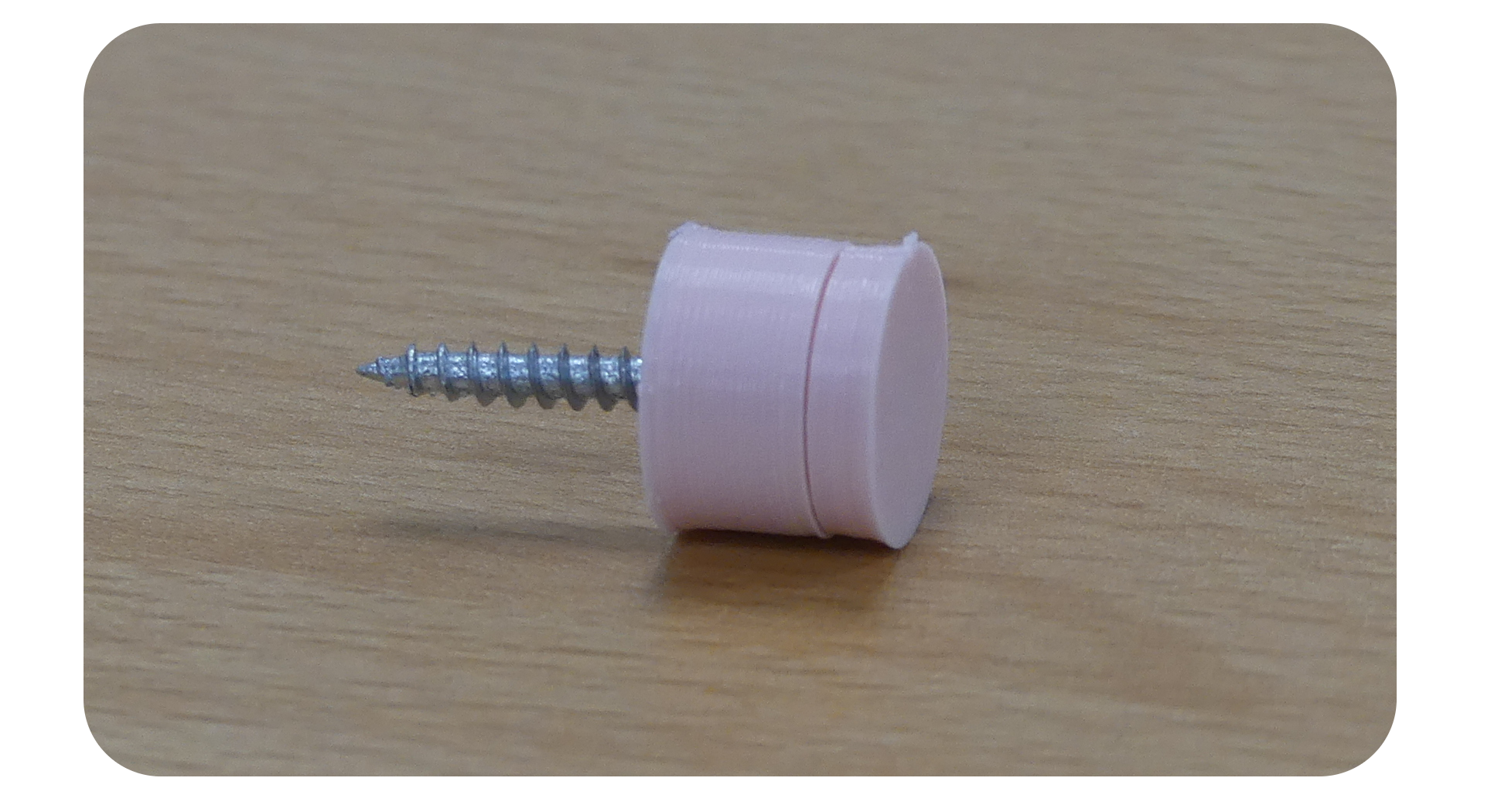

- Collage de la pièce aimantée sur la lettre "H"
- Mise à jour de la page wiki avec des photos du résultat final : Page Wiki (section "Décoration "Fablab Cohabit"")
- Modification du bloc "porte-gobelet"
Dispositif de support de boisson pour personnes en situation de handicap
- Impression d'une pièce
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-09
- Path plaque M. Bombardier
Notes : noms ok / dessins trop petits ? / vérifier simulation de l'étoile pour comparer
- Peinture "H" : laisser sécher jusqu'à demain
- CAO des blocs "rails" et "porte-gobelet" : j'ai fait 2 versions (différence au niveau du sens d'encastrement et donc où se trouve le long côté du porte-gobelet)
- Impression des deux pièces
Dispositif de support de boisson pour personnes en situation de handicap
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
2021-11-08

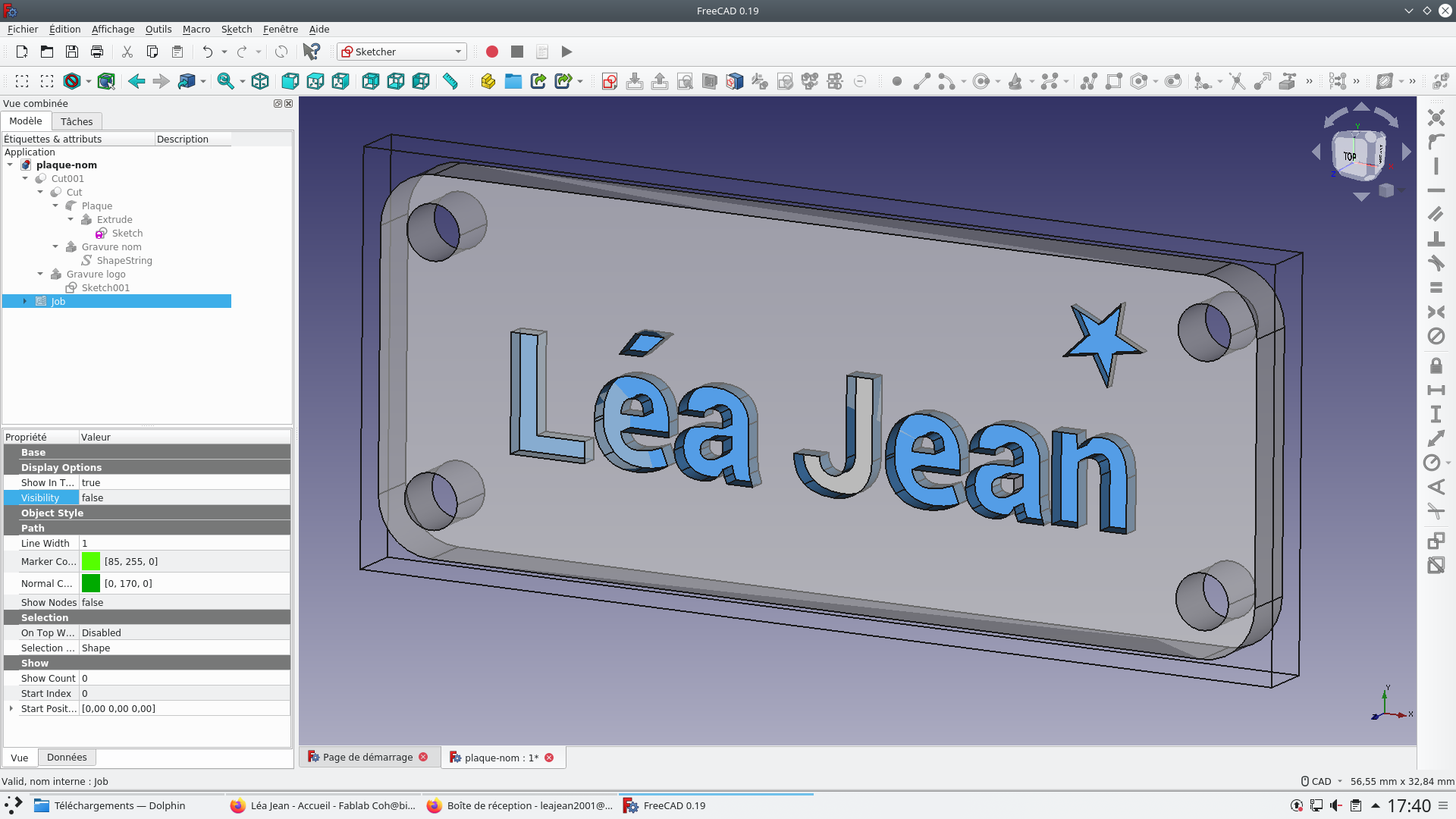

- Modification de la vidéo pour la chaîne numérique FreeCAD (tuto) et exportation
- Modification de la chaîne numérique sur Redmine : lien
J'ai fait un dessin explicatif de la sélection des lettres sur Inkscape et je l'ai rajouté sur la notice. - Tableau des différents tests de paramètres de coup
